YAMAHA GRIZZLY 660 2004 Manuale de Empleo (in Spanish)

4-38
FBU01198
Limiteur de vitesse
Le limiteur de vitesse empêche l’ouverture maximale des
gaz, même lorsque le levier d’accélération est poussé au
maximum. Visser la vis de réglage pour limiter le régime
maximum du moteur et réduire ainsi la vitesse maximum
du véhicule.
AVERTISSEMENT
_ Un réglage incorrect du limiteur de vitesse et du pa-
pillon pourrait endommager le câble de commande
des gaz et créer des problèmes d’accélération. Cela
pourrait faire perdre le contrôle du véhicule et être à
l’origine d’un accident. Ne pas dévisser le dispositif de
réglage de plus de 12 mm afin d’éviter d’endomma-
ger le câble de commande des gaz. S’assurer que le
jeu du levier d’accélération soit toujours de 3 à 5mm.
Voir page 8-90. _
SBU01198
Limitador de velocidad
El limitador de velocidad evita que se abra por com-
pleto el acelerador, incluso cuando se presiona al
máximo la palanca del acelerador. Enroscando el
tornillo de ajuste se limita la potencia máxima del
motor disponible y se reduce la velocidad máxima
del ATV.
ADVERTENCIA
_ El ajuste inadecuado del limitador de velocidad y
del acelerador puede causar daños en el cable
del acelerador o la operación incorrecta del ace-
lerador. Podría perderse el control, ocasionarse
un accidente o herirse. No gire el tornillo de ajus-
te más de 12 mm porque podría dañarse el cable
del acelerador. Asegúrese siempre que el juego
libre de la palanca del acelerador esté ajustado a
3–5 mm. Vea la página 8-90. _
EE.book Page 38 Tuesday, April 1, 2003 12:23 PM

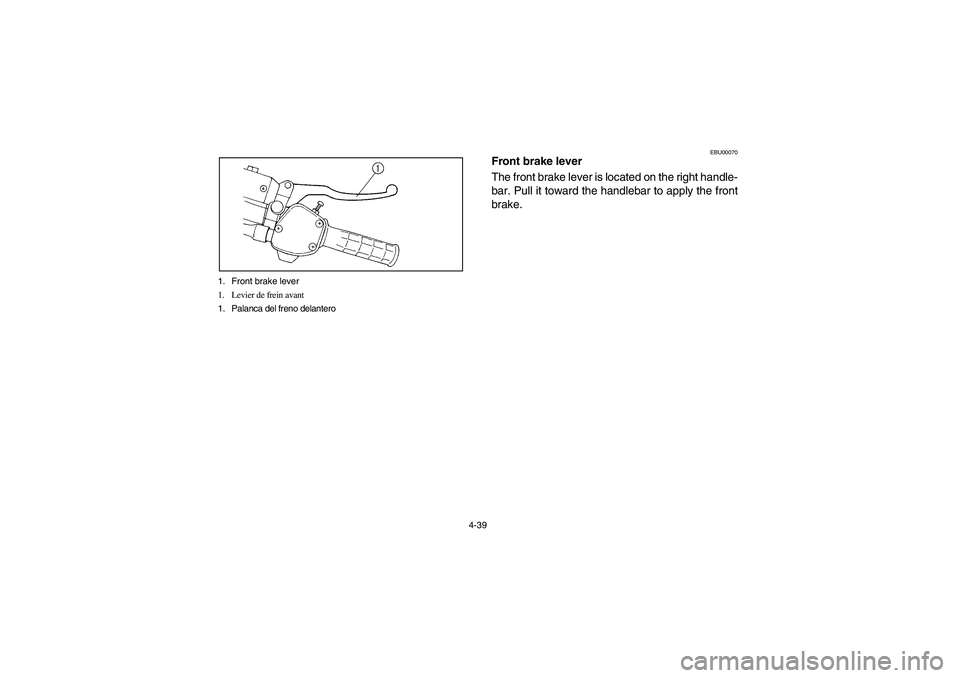

4-39 1. Front brake lever
1. Levier de frein avant
1. Palanca del freno delantero
EBU00070
Front brake lever
The front brake lever is located on the right handle-
bar. Pull it toward the handlebar to apply the front
brake.
EE.book Page 39 Tuesday, April 1, 2003 12:23 PM

4-40
FBU00070
Levier de frein avant
Le levier de frein avant se trouve sur la droite du guidon.
Le serrer pour actionner le frein avant.
SBU00070
Palanca del freno delantero
La palanca del freno delantero se encuentra en el
manillar derecho. Apriétela contra el manillar para
aplicar el freno delantero.
EE.book Page 40 Tuesday, April 1, 2003 12:23 PM

4-41 1. Rear brake pedal
1. Pédale de frein arrière
1. Pedal del freno trasero
1. Rear brake lever
1. Levier de frein arrière
1. Palanca del freno trasero
EBU00073
Rear brake pedal and lever
The brake pedal is located on the right side of the
machine and the brake lever is located on the left
handlebar. Push down on the pedal or pull the le-
ver toward the handlebar to apply the rear brake.
EE.book Page 41 Tuesday, April 1, 2003 12:23 PM

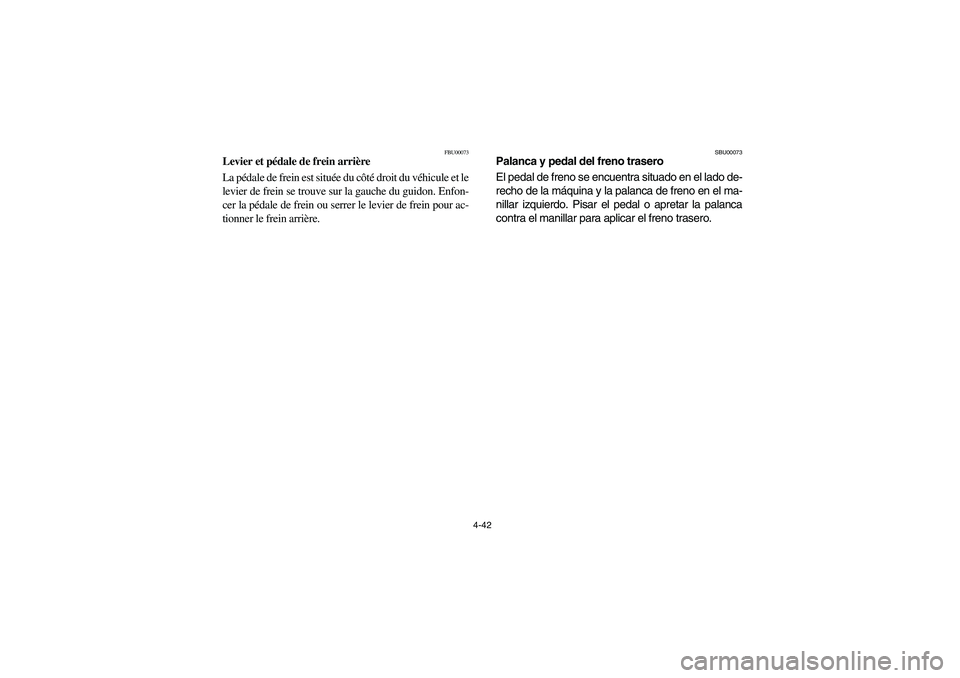

4-42
FBU00073
Levier et pédale de frein arrière
La pédale de frein est située du côté droit du véhicule et le
levier de frein se trouve sur la gauche du guidon. Enfon-
cer la pédale de frein ou serrer le levier de frein pour ac-
tionner le frein arrière.
SBU00073
Palanca y pedal del freno trasero
El pedal de freno se encuentra situado en el lado de-
recho de la máquina y la palanca de freno en el ma-
nillar izquierdo. Pisar el pedal o apretar la palanca
contra el manillar para aplicar el freno trasero.
EE.book Page 42 Tuesday, April 1, 2003 12:23 PM

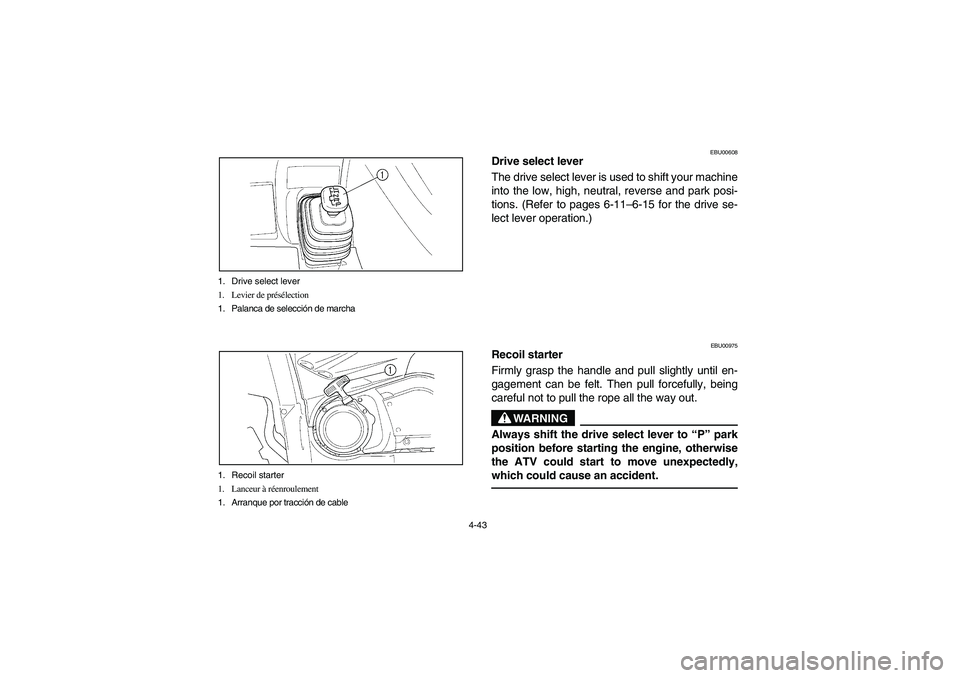

4-43 1. Drive select lever
1. Levier de présélection
1. Palanca de selección de marcha
1. Recoil starter
1. Lanceur à réenroulement
1. Arranque por tracción de cable
EBU00608
Drive select lever
The drive select lever is used to shift your machine
into the low, high, neutral, reverse and park posi-
tions. (Refer to pages 6-11–6-15 for the drive se-
lect lever operation.)
EBU00975
Recoil starter
Firmly grasp the handle and pull slightly until en-
gagement can be felt. Then pull forcefully, being
careful not to pull the rope all the way out.
WARNING
_ Always shift the drive select lever to “P” park
position before starting the engine, otherwise
the ATV could start to move unexpectedly,
which could cause an accident. _
EE.book Page 43 Tuesday, April 1, 2003 12:23 PM

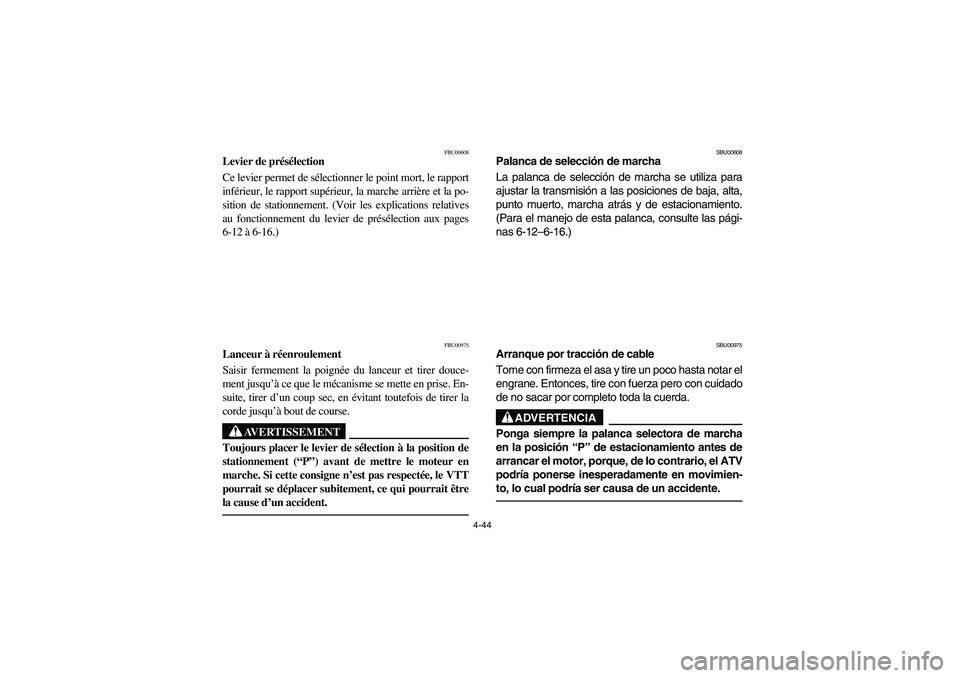

4-44
FBU00608
Levier de présélection
Ce levier permet de sélectionner le point mort, le rapport
inférieur, le rapport supérieur, la marche arrière et la po-
sition de stationnement. (Voir les explications relatives
au fonctionnement du levier de présélection aux pages
6-12 à 6-16.)
FBU00975
Lanceur à réenroulement
Saisir fermement la poignée du lanceur et tirer douce-
ment jusqu’à ce que le mécanisme se mette en prise. En-
suite, tirer d’un coup sec, en évitant toutefois de tirer la
corde jusqu’à bout de course.
AVERTISSEMENT
_ Toujours placer le levier de sélection à la position de
stationnement (“P”) avant de mettre le moteur en
marche. Si cette consigne n’est pas respectée, le VTT
pourrait se déplacer subitement, ce qui pourrait être
la cause d’un accident. _
SBU00608
Palanca de selección de marcha
La palanca de selección de marcha se utiliza para
ajustar la transmisión a las posiciones de baja, alta,
punto muerto, marcha atrás y de estacionamiento.
(Para el manejo de esta palanca, consulte las pági-
nas 6-12–6-16.)
SBU00975
Arranque por tracción de cable
Tome con firmeza el asa y tire un poco hasta notar el
engrane. Entonces, tire con fuerza pero con cuidado
de no sacar por completo toda la cuerda.
ADVERTENCIA
_ Ponga siempre la palanca selectora de marcha
en la posición “P” de estacionamiento antes de
arrancar el motor, porque, de lo contrario, el ATV
podría ponerse inesperadamente en movimien-
to, lo cual podría ser causa de un accidente. _
EE.book Page 44 Tuesday, April 1, 2003 12:23 PM

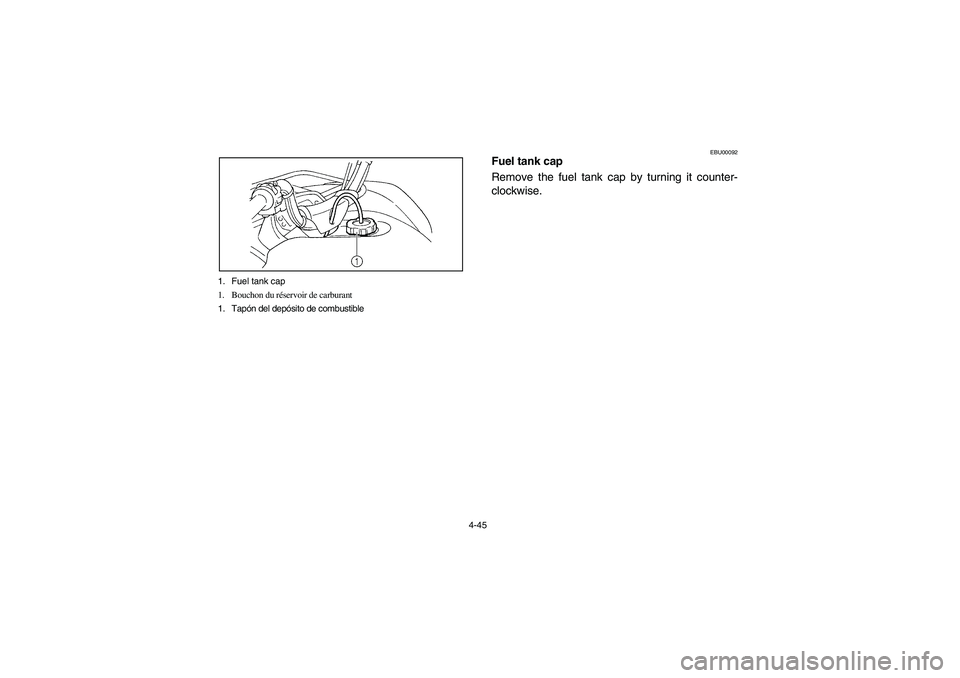

4-45 1. Fuel tank cap
1. Bouchon du réservoir de carburant
1. Tapón del depósito de combustible
EBU00092
Fuel tank cap
Remove the fuel tank cap by turning it counter-
clockwise.
EE.book Page 45 Tuesday, April 1, 2003 12:23 PM

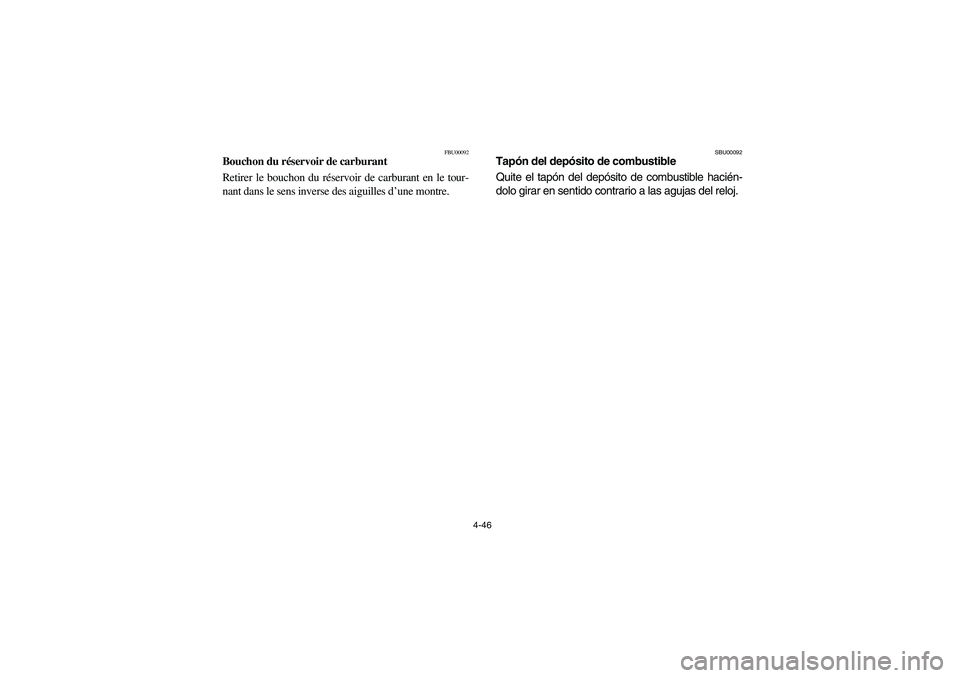

4-46
FBU00092
Bouchon du réservoir de carburant
Retirer le bouchon du réservoir de carburant en le tour-
nant dans le sens inverse des aiguilles d’une montre.
SBU00092
Tapón del depósito de combustible
Quite el tapón del depósito de combustible hacién-
dolo girar en sentido contrario a las agujas del reloj.
EE.book Page 46 Tuesday, April 1, 2003 12:23 PM

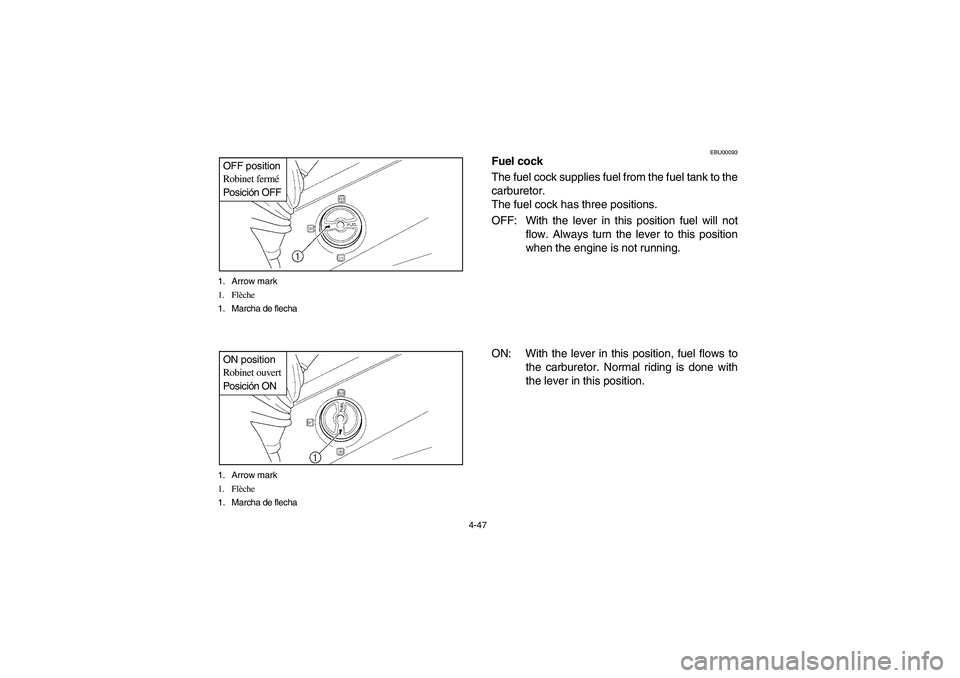

4-47 1. Arrow mark
1. Flèche
1. Marcha de flecha
OFF position
Robinet fermé
Posición OFF1. Arrow mark
1. Flèche
1. Marcha de flechaON position
Robinet ouvert
Posición ON
EBU00093
Fuel cock
The fuel cock supplies fuel from the fuel tank to the
carburetor.
The fuel cock has three positions.
OFF: With the lever in this position fuel will not
flow. Always turn the lever to this position
when the engine is not running.
ON: With the lever in this position, fuel flows to
the carburetor. Normal riding is done with
the lever in this position.
EE.book Page 47 Tuesday, April 1, 2003 12:23 PM
