YAMAHA GRIZZLY 660 2004 Manuale de Empleo (in Spanish)

8-102
FBU01313

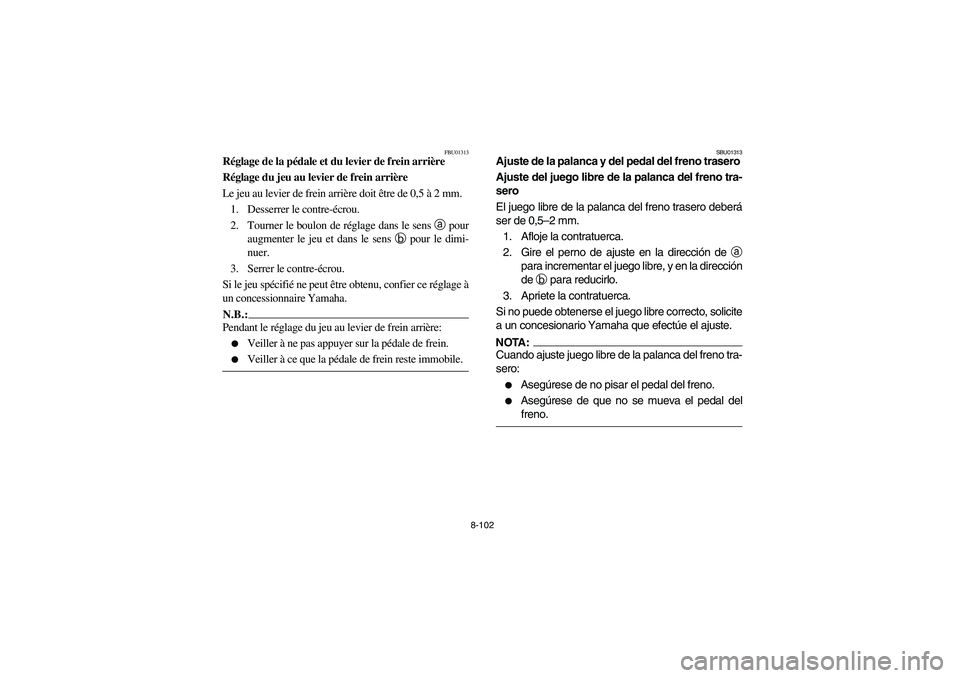

Réglage de la pédale et du levier de frein arrière
Réglage du jeu au levier de frein arrière
Le jeu au levier de frein arrière doit être de 0,5 à 2mm.
1. Desserrer le contre-écrou.
2. Tourner le boulon de réglage dans le sens a
pour
augmenter le jeu et dans le sens b
pour le dimi-
nuer.
3. Serrer le contre-écrou.
Si le jeu spécifié ne peut être obtenu, confier ce réglage à
un concessionnaire Yamaha.N.B.:_ Pendant le réglage du jeu au levier de frein arrière:

Veiller à ne pas appuyer sur la pédale de frein.


Veiller à ce que la pédale de frein reste immobile.
_
SBU01313
Ajuste de la palanca y del pedal del freno trasero
Ajuste del juego libre de la palanca del freno tra-
sero
El juego libre de la palanca del freno trasero deberá
ser de 0,5–2 mm.
1. Afloje la contratuerca.
2. Gire el perno de ajuste en la dirección de
a
para incrementar el juego libre, y en la dirección
de
b para reducirlo.
3. Apriete la contratuerca.
Si no puede obtenerse el juego libre correcto, solicite
a un concesionario Yamaha que efectúe el ajuste.NOTA:_ Cuando ajuste juego libre de la palanca del freno tra-
sero:

Asegúrese de no pisar el pedal del freno.


Asegúrese de que no se mueva el pedal del
freno.
_
EE.book Page 102 Tuesday, April 1, 2003 12:23 PM

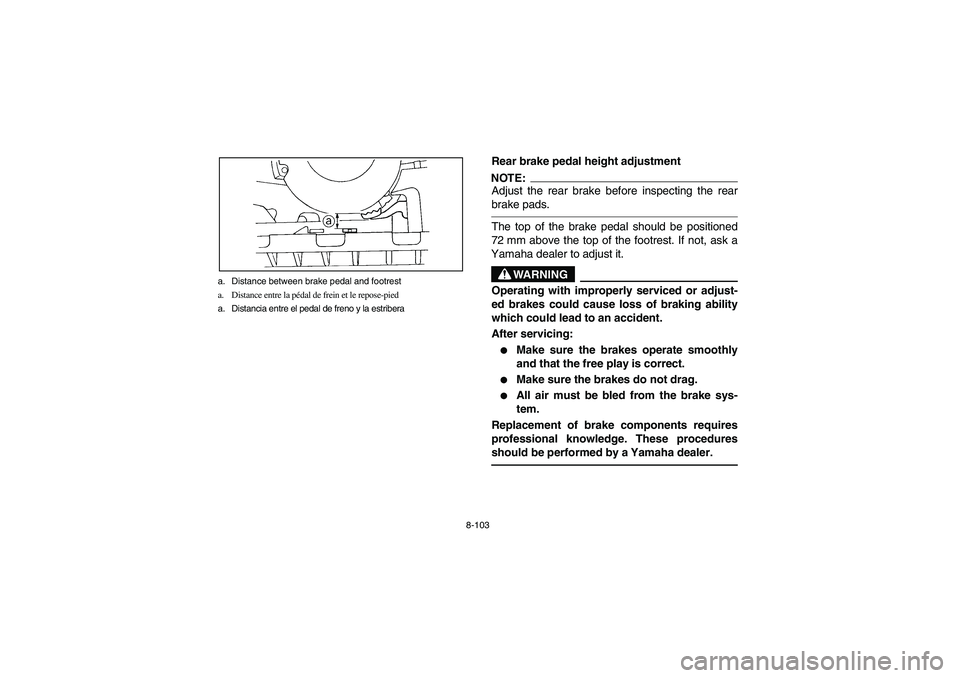

8-103 a. Distance between brake pedal and footrest
a. Distance entre la pédal de frein et le repose-pied
a. Distancia entre el pedal de freno y la estribera
Rear brake pedal height adjustmentNOTE:_ Adjust the rear brake before inspecting the rear
brake pads. _The top of the brake pedal should be positioned
72 mm above the top of the footrest. If not, ask a
Yamaha dealer to adjust it.
WARNING
_ Operating with improperly serviced or adjust-
ed brakes could cause loss of braking ability
which could lead to an accident.
After servicing:

Make sure the brakes operate smoothly
and that the free play is correct.


Make sure the brakes do not drag.


All air must be bled from the brake sys-
tem.
Replacement of brake components requires
professional knowledge. These procedures
should be performed by a Yamaha dealer.
_
EE.book Page 103 Tuesday, April 1, 2003 12:23 PM

8-104

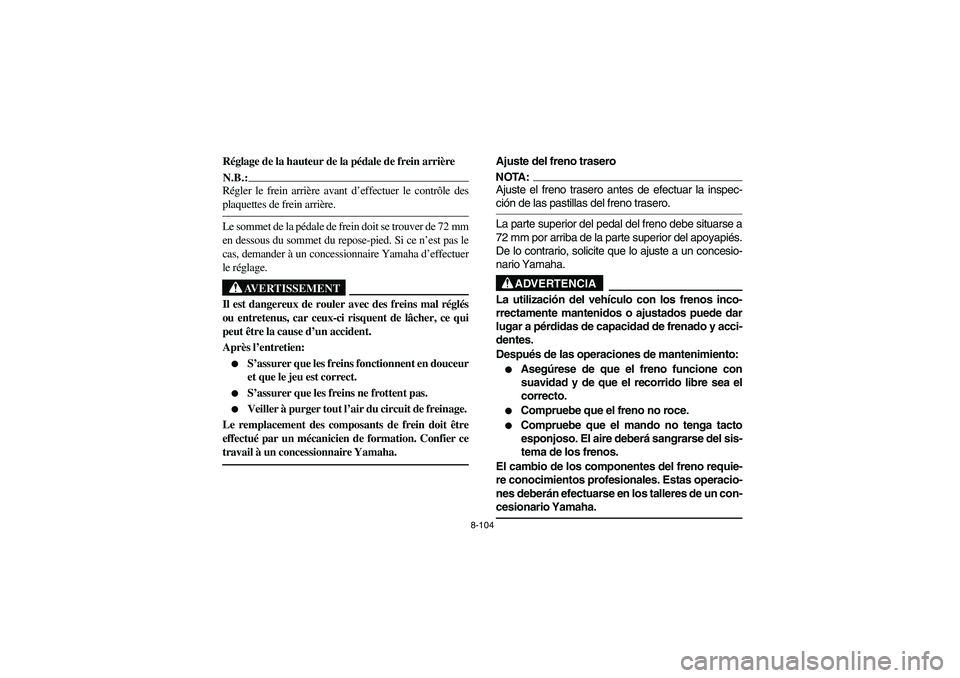

Réglage de la hauteur de la pédale de frein arrièreN.B.:_ Régler le frein arrière avant d’effectuer le contrôle des
plaquettes de frein arrière. _Le sommet de la pédale de frein doit se trouver de 72 mm
en dessous du sommet du repose-pied. Si ce n’est pas le
cas, demander à un concessionnaire Yamaha d’effectuer
le réglage.
AVERTISSEMENT
_ Il est dangereux de rouler avec des freins mal réglés
ou entretenus, car ceux-ci risquent de lâcher, ce qui
peut être la cause d’un accident.
Après l’entretien:

S’assurer que les freins fonctionnent en douceur
et que le jeu est correct.


S’assurer que les freins ne frottent pas.


Veiller à purger tout l’air du circuit de freinage.
Le remplacement des composants de frein doit être
effectué par un mécanicien de formation. Confier ce
travail à un concessionnaire Yamaha.
_
Ajuste del freno traseroNOTA:_ Ajuste el freno trasero antes de efectuar la inspec-
ción de las pastillas del freno trasero. _La parte superior del pedal del freno debe situarse a
72 mm por arriba de la parte superior del apoyapiés.
De lo contrario, solicite que lo ajuste a un concesio-
nario Yamaha.
ADVERTENCIA
_ La utilización del vehículo con los frenos inco-
rrectamente mantenidos o ajustados puede dar
lugar a pérdidas de capacidad de frenado y acci-
dentes.
Después de las operaciones de mantenimiento:

Asegúrese de que el freno funcione con
suavidad y de que el recorrido libre sea el
correcto.


Compruebe que el freno no roce.


Compruebe que el mando no tenga tacto
esponjoso. El aire deberá sangrarse del sis-
tema de los frenos.
El cambio de los componentes del freno requie-
re conocimientos profesionales. Estas operacio-
nes deberán efectuarse en los talleres de un con-
cesionario Yamaha.
_
EE.book Page 104 Tuesday, April 1, 2003 12:23 PM

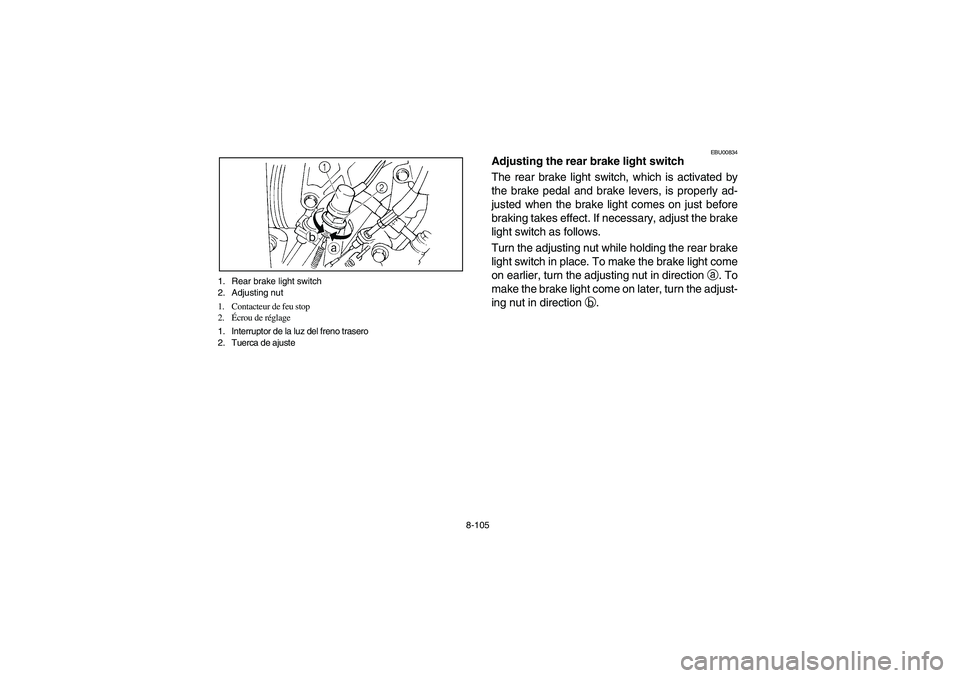

8-105 1. Rear brake light switch
2. Adjusting nut
1. Contacteur de feu stop
2.Écrou de réglage
1. Interruptor de la luz del freno trasero
2. Tuerca de ajuste
EBU00834
Adjusting the rear brake light switch
The rear brake light switch, which is activated by
the brake pedal and brake levers, is properly ad-
justed when the brake light comes on just before
braking takes effect. If necessary, adjust the brake
light switch as follows.
Turn the adjusting nut while holding the rear brake
light switch in place. To make the brake light come
on earlier, turn the adjusting nut in direction
a. To
make the brake light come on later, turn the adjust-
ing nut in direction
b.
EE.book Page 105 Tuesday, April 1, 2003 12:23 PM

8-106
FBU00834

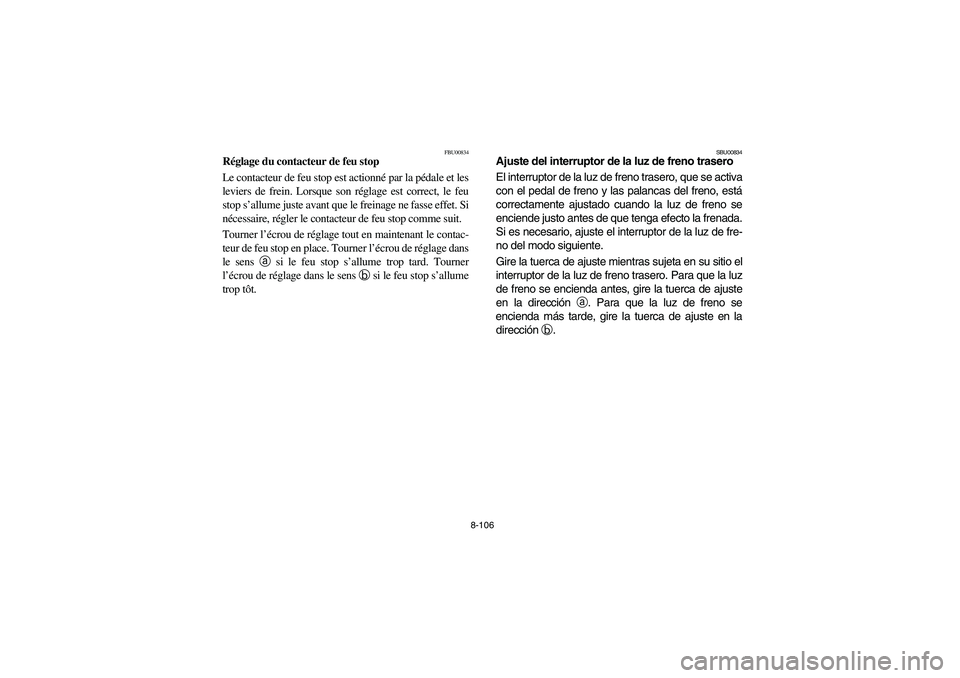

Réglage du contacteur de feu stop
Le contacteur de feu stop est actionné par la pédale et les
leviers de frein. Lorsque son réglage est correct, le feu
stop s’allume juste avant que le freinage ne fasse effet. Si
nécessaire, régler le contacteur de feu stop comme suit.
Tourner l’écrou de réglage tout en maintenant le contac-
teur de feu stop en place. Tourner l’écrou de réglage dans
le sens a
si le feu stop s’allume trop tard. Tourner
l’écrou de réglage dans le sens b
si le feu stop s’allume
trop tôt.
SBU00834
Ajuste del interruptor de la luz de freno trasero
El interruptor de la luz de freno trasero, que se activa
con el pedal de freno y las palancas del freno, está
correctamente ajustado cuando la luz de freno se
enciende justo antes de que tenga efecto la frenada.
Si es necesario, ajuste el interruptor de la luz de fre-
no del modo siguiente.
Gire la tuerca de ajuste mientras sujeta en su sitio el
interruptor de la luz de freno trasero. Para que la luz
de freno se encienda antes, gire la tuerca de ajuste
en la dirección
a. Para que la luz de freno se
encienda más tarde, gire la tuerca de ajuste en la
dirección
b.
EE.book Page 106 Tuesday, April 1, 2003 12:23 PM

8-107
EBU00570
Cable inspection and lubrication
WARNING
Inspect cables frequently and replace if dam-
aged. Corrosion can result when the outer cov-
ering of control cables becomes damaged.
Cables can also become frayed or kinked. Op-
eration of controls could be restricted, which
could cause an accident or injury.Lubricate the inner cables and the cable ends. If
the cables do not operate smoothly, ask a Yamaha
dealer to replace them.
Recommended lubricant:
Engine oil
EE.book Page 107 Tuesday, April 1, 2003 12:23 PM

8-108
FBU00570
Contrôle et lubrification des câbles
AVERTISSEMENT
_ Contrôler régulièrement les câbles et les remplacer
s’ils sont endommagés. Un câble de commande dont
la gaine est endommagée risque de rouiller. Les to-
rons de câble pourraient également se briser ou se
plier. Le fonctionnement des commandes pourrait
être entravé, ce qui risque de causer un accident ou
des blessures. _Lubrifier les câbles et leurs extrémités. Si le fonctionne-
ment des câbles ne se fait pas en douceur, les faire rem-
placer par un concessionnaire Yamaha.
Lubrifiant recommandé:
Huile de moteur
SBU00570
Inspección y lubricación de los cables
ADVERTENCIA
Inspeccione los cables con frecuencia y reem-
plácelos si están dañados. Cuando la cubierta
exterior de los cables de control está dañada,
puede producirse corrosión. Los cables también
pueden pelarse o dañarse. La operación de los
controles podría restringirse, lo cual puede ser
causa de un accidente o de heridas.Lubrique los cables interiores y los extremos de los
cables. Si los cables no operan con suavidad, solicite
a un concesionario Yamaha que los reemplace.
Lubricante recomendado:
Aceite de motor
EE.book Page 108 Tuesday, April 1, 2003 12:23 PM

8-109
EBU00717

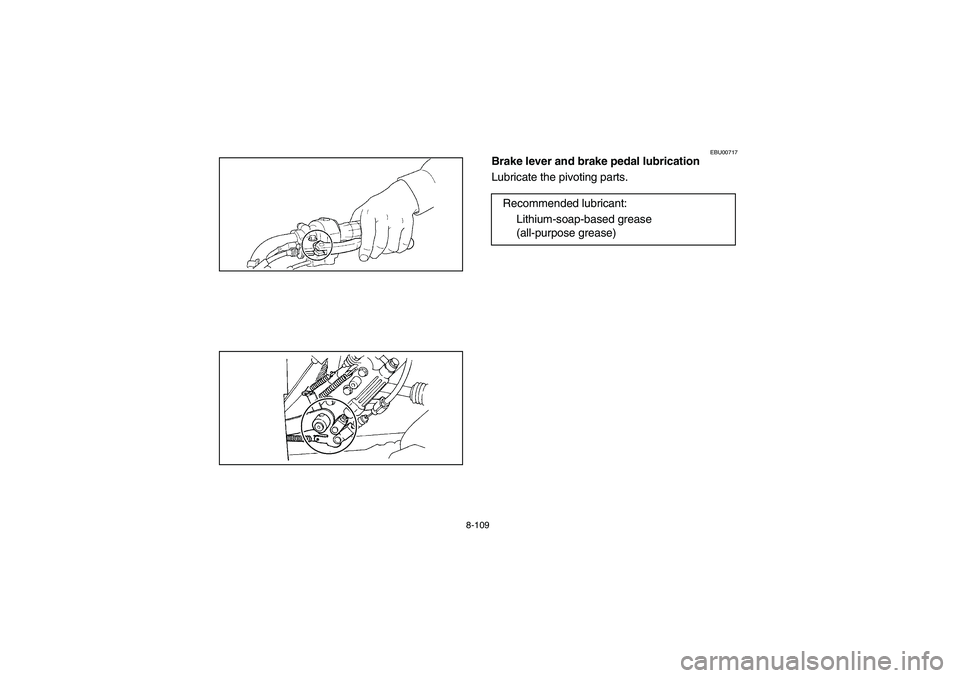

Brake lever and brake pedal lubrication
Lubricate the pivoting parts.
Recommended lubricant:
Lithium-soap-based grease
(all-purpose grease)
EE.book Page 109 Tuesday, April 1, 2003 12:23 PM

8-110
FBU00717
Lubrification du levier et de la pédale de frein
Lubrifier les pivots.
Lubrifiant recommandé:
Graisse à base de savon au lithium
(graisse universelle)
SBU00717
Lubricación de la palanca del freno y del pedal
del freno
Lubrique las partes pivotantes.
Lubricante recomendado:
Grasa a base de jabón de litio
(grasa polivalente)
EE.book Page 110 Tuesday, April 1, 2003 12:23 PM

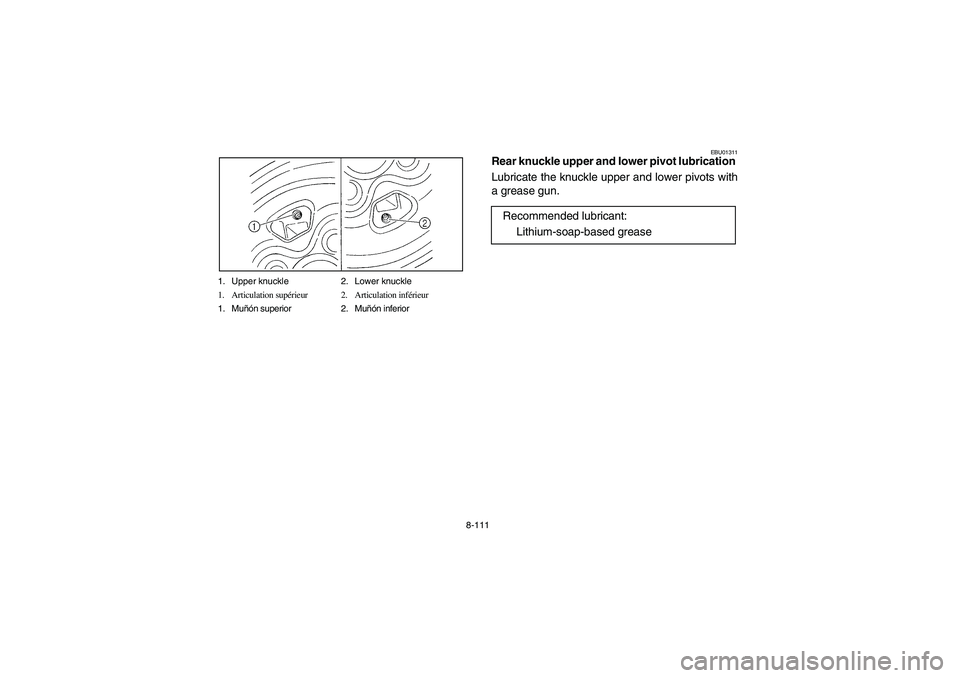

8-111 1. Upper knuckle 2. Lower knuckle
1. Articulation supérieur 2. Articulation inférieur
1. Muñón superior 2. Muñón inferior
EBU01311
Rear knuckle upper and lower pivot lubrication
Lubricate the knuckle upper and lower pivots with
a grease gun.
Recommended lubricant:
Lithium-soap-based grease
EE.book Page 111 Tuesday, April 1, 2003 12:23 PM
