YAMAHA GRIZZLY 660 2004 Manuale de Empleo (in Spanish)

3-8
FBU00881
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est frappé sur le
cadre.
L’année de production figure dans le numéro d’identifi-
cation du véhicule (voir illustration). N.B.:_ Le numéro d’identification du véhicule permet d’identi-
fier le véhicule. _
SBU00881
Número de identificación del vehículo
El número de identificación del vehículo va estampa-
do en el chasis.
El año de fabricación se indica en el número de iden-
tificación del vehículo como se muestra en la ilustra-
ción.NOTA:_ El número de identificación del vehículo se emplea
para la identificación de la máquina. _
EE.book Page 8 Tuesday, April 1, 2003 12:23 PM

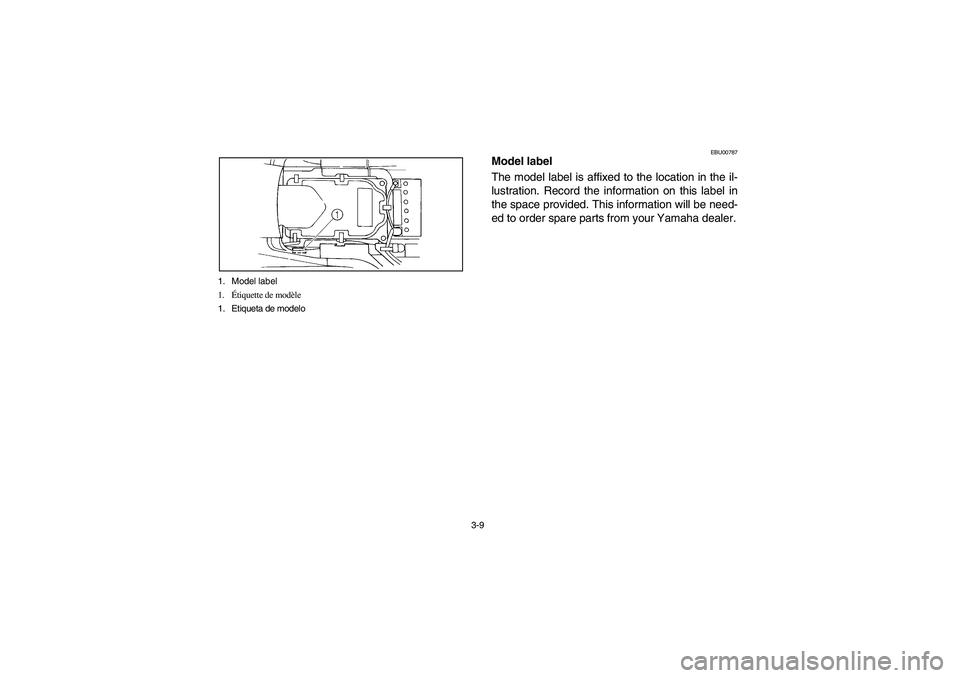

3-9 1. Model label
1.Étiquette de modèle
1. Etiqueta de modelo
EBU00787
Model label
The model label is affixed to the location in the il-
lustration. Record the information on this label in
the space provided. This information will be need-
ed to order spare parts from your Yamaha dealer.
EE.book Page 9 Tuesday, April 1, 2003 12:23 PM

3-10
FBU00787
Étiquette de modèle
L’étiquette de modèle est collée à l’endroit illustré. Ins-
crire les renseignements que porte cette étiquette dans la
case prévue à cet effet. Ces renseignements seront néces-
saires lors de la commande de pièces de rechange auprès
d’un concessionnaire Yamaha.
SBU00787
Etiqueta de modelo
La etiqueta de modelo se encuentra en el lugar indi-
cado en la ilustración. Anote la información de esta
etiqueta en los espacios previstos al efecto. Esta in-
formación facilitará los trámites cuando pida repues-
tos a un concesionario Yamaha.
EE.book Page 10 Tuesday, April 1, 2003 12:23 PM

4-1 1. Main switch
1. Contacteur à clé
1. Interruptor principal
EBU00040
CONTROL FUNCTIONS
EBU00942
Main switch
Functions of the respective switch positions are as
follows:
ON:
The engine can be started only at this position and
the headlights and taillight come on when the light
switch is on.
OFF:
All electrical circuits are switched off. The key can
be removed in this position.
EE.book Page 1 Tuesday, April 1, 2003 12:23 PM

4-2
4
FBU00040
FONCTION DES COMMANDES
FBU00942
Contacteur à clé
Les positions du contacteur sont les suivantes:
ON (marche):
Placer le contacteur sur cette position pour mettre le mo-
teur en marche. Les phares et le feu arrière s’allument
quand le contacteur d’éclairage est activé.
OFF (arrêt):
Tous les circuits électriques sont coupés. La clé peut être
retirée.
SBU00040
FUNCIONES DE CONTROL
SBU00942
Interruptor principal
Las funciones correspondientes a cada una de las
posiciones del interruptor son las siguientes:
ON:
El motor sólo se puede poner en marcha con el inte-
rruptor en esta posición; si está conectado el inte-
rruptor de cambio de luces se encienden el faro y las
luces traseras.
OFF:
Se desconectan todos los circuitos eléctricos. En
esta posición puede extraerse la llave de contacto.
EE.book Page 2 Tuesday, April 1, 2003 12:23 PM

4-3
1. Differential gear lock indicator light “DIFF. LOCK”
2. Low-range indicator light “L”
3. High-range indicator light “H”
4. Neutral indicator light “N”
5. Reverse indicator light “R”
6. Park indicator light “P”
7. Four-wheel-drive indicator “”/“”
8. Coolant temperature warning light “”
1. Témoin de blocage du différentiel “DIFF. LOCK”
2. Témoin du rapport inférieur “L”
3. Témoin du rapport supérieur “H”
4. Témoin de point mort “N”
5. Témoin de marche arrière “R”
6. Témoin de stationnement “P”
7. Indicateur 4x4 “”/“”
8. Témoin d’avertissement de la température du liquide de
refroidissement “”
1. Luz indicadora de bloqueo del diferencial “DIFF.LOCK”
2. Luz indicadora de margen bajo “L”
3. Luz indicadora de margen alto “H”
4. Luz de control de punto muerto “N”
5. Luz indicadora de marcha atrás “R”
6. Luz indicadora de estacionamiento “P”
7. Indicador del modo de tracción en las cuatro ruedas “”/“”
8. Luz de aviso de la temperatura del refrigerante “”
DIFF.
LOCK
DIFF.
LOCK
DIFF.
LOCK
EBU00802
Indicator and warning lights
EBU01130
Differential gear lock indicator light
“DIFF. LOCK”
This indicator light comes on along with the differ-
ential gear lock indicator in the display when the
differential gear lock switch is set to the “LOCK-
4WD” position.
EBU01122
Low-range indicator light “L”
This indicator light comes on when the drive select
lever is in the “L” position.
EBU01064
High-range indicator light “H”
This indicator light comes on when the drive select
lever is in the “H” position.
EBU00972
Neutral indicator light “N”
This indicator light comes on when the drive select
lever is in the “N” position.
EE.book Page 3 Tuesday, April 1, 2003 12:23 PM

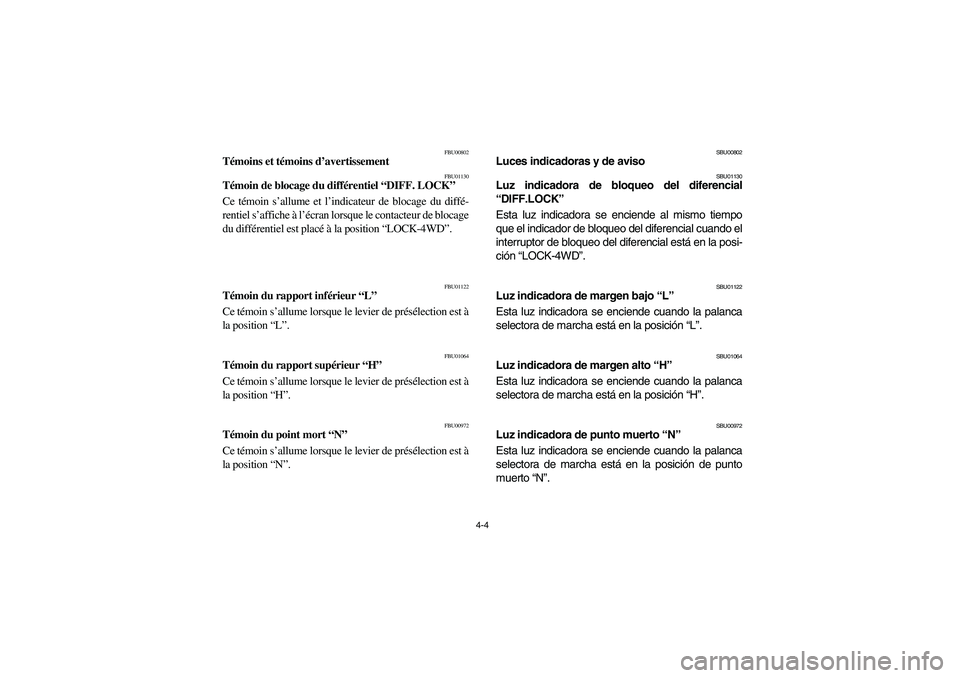

4-4
FBU00802
Témoins et témoins d’avertissement
FBU01130
Témoin de blocage du différentiel “DIFF. LOCK”
Ce témoin s’allume et l’indicateur de blocage du diffé-
rentiel s’affiche à l’écran lorsque le contacteur de blocage
du différentiel est placé à la position “LOCK-4WD”.
FBU01122
Témoin du rapport inférieur “L”
Ce témoin s’allume lorsque le levier de présélection est à
la position “L”.
FBU01064
Témoin du rapport supérieur “H”
Ce témoin s’allume lorsque le levier de présélection est à
la position “H”.
FBU00972
Témoin du point mort “N”
Ce témoin s’allume lorsque le levier de présélection est à
la position “N”.
SBU00802
Luces indicadoras y de aviso
SBU01130
Luz indicadora de bloqueo del diferencial
“DIFF.LOCK”
Esta luz indicadora se enciende al mismo tiempo
que el indicador de bloqueo del diferencial cuando el
interruptor de bloqueo del diferencial está en la posi-
ción “LOCK-4WD”.
SBU01122
Luz indicadora de margen bajo “L”
Esta luz indicadora se enciende cuando la palanca
selectora de marcha está en la posición “L”.
SBU01064
Luz indicadora de margen alto “H”
Esta luz indicadora se enciende cuando la palanca
selectora de marcha está en la posición “H”.
SBU00972
Luz indicadora de punto muerto “N”
Esta luz indicadora se enciende cuando la palanca
selectora de marcha está en la posición de punto
muerto “N”.
EE.book Page 4 Tuesday, April 1, 2003 12:23 PM

4-5
1. Differential gear lock indicator light “DIFF. LOCK”
2. Low-range indicator light “L”
3. High-range indicator light “H”
4. Neutral indicator light “N”
5. Reverse indicator light “R”
6. Park indicator light “P”
7. Four-wheel-drive indicator “”/“”
8. Coolant temperature warning light “”
1. Témoin de blocage du différentiel “DIFF. LOCK”
2. Témoin du rapport inférieur “L”
3. Témoin du rapport supérieur “H”
4. Témoin de point mort “N”
5. Témoin de marche arrière “R”
6. Témoin de stationnement “P”
7. Indicateur 4x4 “”/“”
8. Témoin d’avertissement de la température du liquide de
refroidissement “”
1. Luz indicadora de bloqueo del diferencial “DIFF.LOCK”
2. Luz indicadora de margen bajo “L”
3. Luz indicadora de margen alto “H”
4. Luz de control de punto muerto “N”
5. Luz indicadora de marcha atrás “R”
6. Luz indicadora de estacionamiento “P”
7. Indicador del modo de tracción en las cuatro ruedas “”/“”
8. Luz de aviso de la temperatura del refrigerante “”
DIFF.
LOCK
DIFF.
LOCK
DIFF.
LOCK
EBU00867
Reverse indicator light “R”
This indicator light comes on when the drive select
lever is in the “R” reverse position.NOTE:_ If the indicator light flashes or the speedometer
does not show the speed while riding, have a
Yamaha dealer check the speed sensor circuit. _
EBU00609
Park indicator light “P”
This indicator light comes on when the drive select
lever is in the “P” (park) position.
EBU01131
Four-wheel-drive indicator “”/“”
This indicator comes on when the “2WD”/“4WD”
switch is set to the “4WD” position. The differential
lock indicator “DIFF.LOCK” in the four-wheel-drive
indicator also comes on when the “LOCK”-“4WD”
switch is set to the “LOCK-4WD” position.NOTE:_ Due to the synchronizing mechanism in the differ-
ential gear case, the four-wheel drive indicator
may not come on until the ATV starts moving. _
DIFF.
LOCK
EE.book Page 5 Tuesday, April 1, 2003 12:23 PM

4-6
FBU00867
Témoin de marche arrière “R”
Ce témoin s’allume lorsque le levier de présélection est à
la position “R”.N.B.:_ Si le témoin clignote ou si le compteur de vitesse n’affi-
che pas la vitesse lors de la conduite, faire contrôler le cir-
cuit du capteur de vitesse par un concessionnaire
Yamaha. _
FBU00609
Témoin de stationnement “P”
Ce témoin s’allume lorsque le levier de présélection est à
la position de stationnement “P”.
FBU01131
Indicateur 4x4 “”/“”
Cet indicateur s’allume lorsque le contacteur de traction
“2WD”/“4WD” est placé à la position “4WD”. L’indica-
teur de blocage du différentiel “DIFF.LOCK” s’affiche
dans l’indicateur 4x4 lorsque le contacteur de traction
“LOCK”-“4WD” est placé à la position “LOCK-4WD”.N.B.:_ En raison du mécanisme de synchronisation du différen-
tiel, l’indicateur 4x4 ne s’allume cependant pas toujours
tant que le véhicule est à l’arrêt. _
DIFF.
LOCK
SBU00867
Luz indicadora de marcha atrás “R”
Esta luz indicadora se enciende cuando la palanca
selectora de marcha está en la posición de marcha
atrás “R”. NOTA:_ Si la luz indicadora parpadea o si el velocímetro no
muestra la velocidad mientras circula, solicite a un
concesionario Yamaha que le compruebe el circuito
del sensor de velocidad. _
SBU00609
Luz indicadora de estacionamiento “P”
Esta luz indicadora se enciende cuando se pone la
palanca de selección de marcha en la posición “P”
(estacionamiento).
SBU01131
Indicador del modo de tracción en las cuatro rue-
das “”/“”
Este indicador se enciende cuando el selector
“2WD”/“4WD” se ajusta en la posición “4WD”. El indi-
cador de bloqueo del diferencial “DIFF.LOCK”, del
indicador de tracción en las cuatro ruedas, también
se enciende cuando se pone el selector “LOCK”-
“4WD” en la posición “LOCK-4WD”.NOTA:_ Debido al mecanismo de sincronización del cárter de
engranajes del diferencial, es posible que no se en-
cienda el indicador de tracción en las cuatro ruedas
esta luz hasta que se mueva el ATV. _
DIFF.
LOCK
EE.book Page 6 Tuesday, April 1, 2003 12:23 PM

4-7
EBU00860
Coolant temperature warning light “”
When the coolant temperature reaches a specified
level, this light comes on to warn that the coolant
temperature is too hot. If the light comes on during
operation, stop the engine as soon as it is safe to
do so and allow the engine to cool down for about
10 minutes.CAUTION:_

The engine may overheat if the ATV is
overloaded. If this happens, reduce the
load to specification.


After restarting, make sure that the light is
out. Continuous use while the light is on
may cause damage to the engine.
_
1. Differential gear lock indicator light “DIFF. LOCK”
2. Low-range indicator light “L”
3. High-range indicator light “H”
4. Neutral indicator light “N”
5. Reverse indicator light “R”
6. Park indicator light “P”
7. Four-wheel-drive indicator “”/“”
8. Coolant temperature warning light “”
1. Témoin de blocage du différentiel “DIFF. LOCK”
2. Témoin du rapport inférieur “L”
3. Témoin du rapport supérieur “H”
4. Témoin de point mort “N”
5. Témoin de marche arrière “R”
6. Témoin de stationnement “P”
7. Indicateur 4x4 “”/“”
8. Témoin d’avertissement de la température du liquide de
refroidissement “”
1. Luz indicadora de bloqueo del diferencial “DIFF.LOCK”
2. Luz indicadora de margen bajo “L”
3. Luz indicadora de margen alto “H”
4. Luz de control de punto muerto “N”
5. Luz indicadora de marcha atrás “R”
6. Luz indicadora de estacionamiento “P”
7. Indicador del modo de tracción en las cuatro ruedas “”/“”
8. Luz de aviso de la temperatura del refrigerante “”
DIFF.
LOCK
DIFF.
LOCK
DIFF.
LOCK
EE.book Page 7 Tuesday, April 1, 2003 12:23 PM
