dimensions YAMAHA GRIZZLY 660 2004 Owners Manual

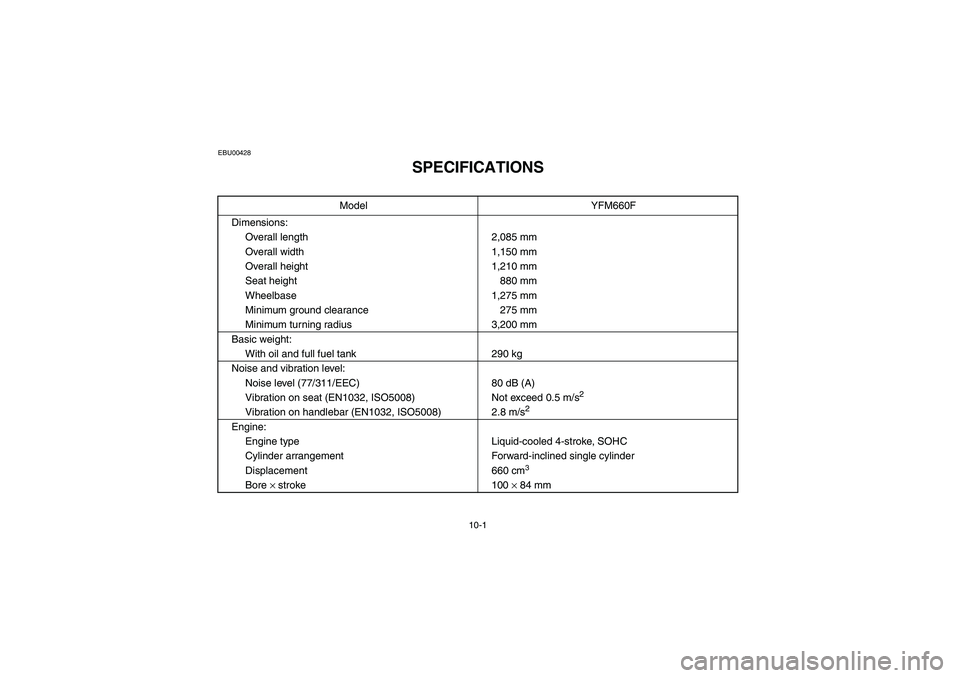

10-1
EBU00428
1-SPECIFICATIONS
Model YFM660F
Dimensions:
Overall length 2,085 mm
Overall width 1,150 mm
Overall height 1,210 mm
Seat height 880 mm
Wheelbase 1,275 mm
Minimum ground clearance 275 mm
Minimum turning radius 3,200 mm
Basic weight:
With oil and full fuel tank 290 kg
Noise and vibration level:
Noise level (77/311/EEC) 80 dB (A)
Vibration on seat (EN1032, ISO5008) Not exceed 0.5 m/s
2
Vibration on handlebar (EN1032, ISO5008) 2.8 m/s
2
Engine:
Engine type Liquid-cooled 4-stroke, SOHC
Cylinder arrangement Forward-inclined single cylinder
Displacement 660 cm
3
Bore
× stroke 100
× 84 mm
EE.book Page 1 Tuesday, April 1, 2003 12:23 PM

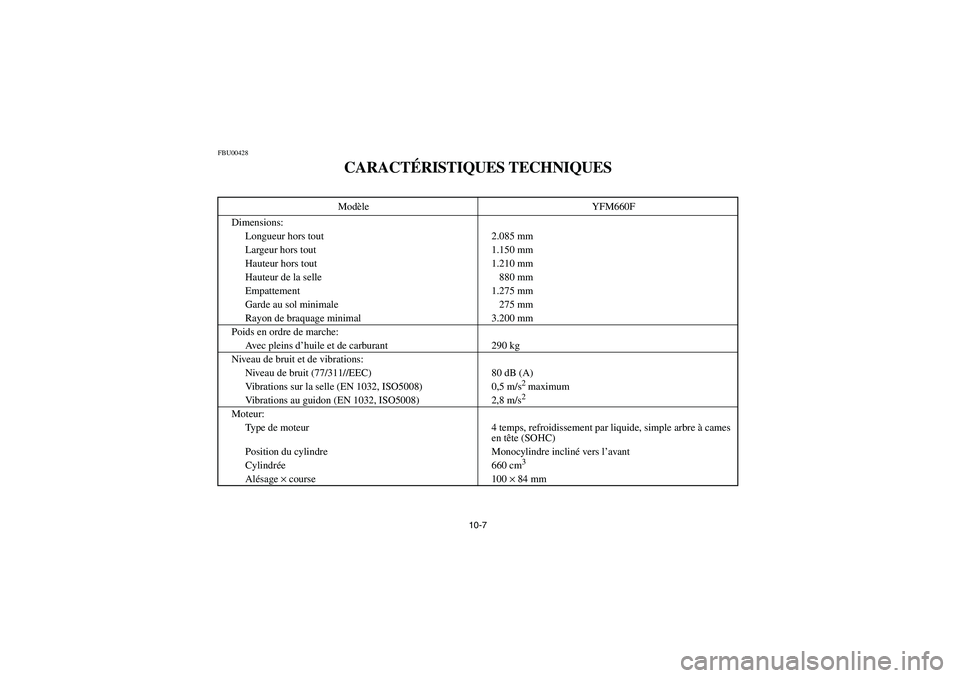

10-7
FBU00428
CARACTÉRISTIQUES TECHNIQUESModèle YFM660F
Dimensions:
Longueur hors tout 2.085 mm
Largeur hors tout 1.150 mm
Hauteur hors tout 1.210 mm
Hauteur de la selle 880 mm
Empattement 1.275 mm
Garde au sol minimale 275 mm
Rayon de braquage minimal 3.200 mm
Poids en ordre de marche:
Avec pleins d’huile et de carburant 290 kg
Niveau de bruit et de vibrations:
Niveau de bruit (77/311//EEC) 80 dB (A)
Vibrations sur la selle (EN 1032, ISO5008) 0,5 m/s
2 maximum
Vibrations au guidon (EN 1032, ISO5008) 2,8 m/s2
Moteur:
Type de moteur 4 temps, refroidissement par liquide, simple arbre à cames
en tête (SOHC)
Position du cylindre Monocylindre incliné vers l’avant
Cylindrée 660 cm
3
Alésage × course 100 × 84 mm
EE.book Page 7 Tuesday, April 1, 2003 12:23 PM
