YAMAHA GRIZZLY 660 2008 Manuale de Empleo (in Spanish)

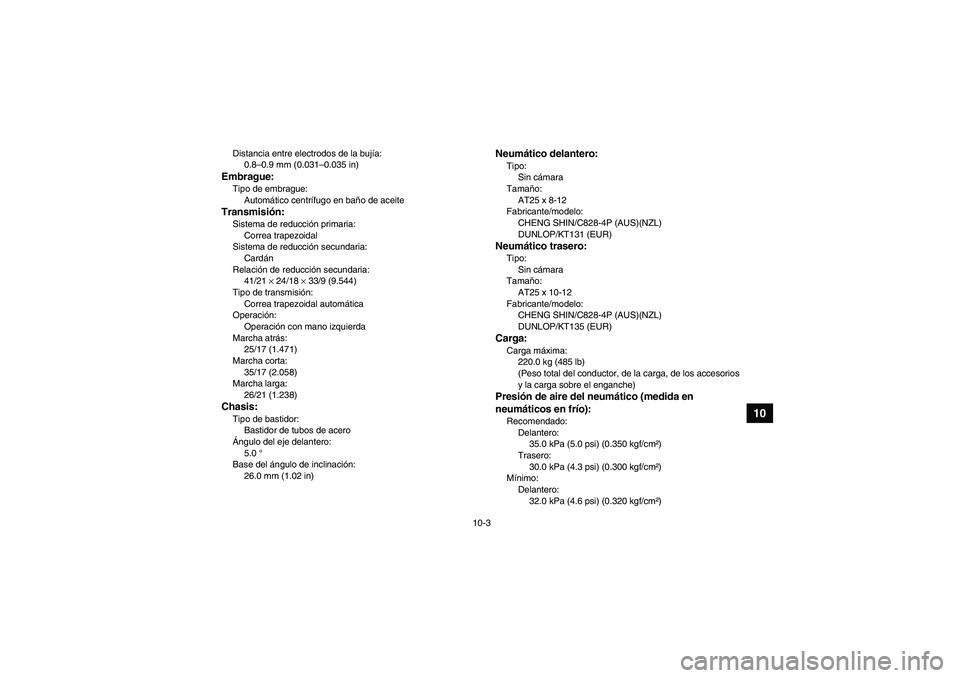

10-3
10
Distancia entre electrodos de la bujía:
0.8–0.9 mm (0.031–0.035 in)Embrague:Tipo de embrague:
Automático centrífugo en baño de aceiteTransmisión:Sistema de reducción primaria:
Correa trapezoidal
Sistema de reducción secundaria:
Cardán
Relación de reducción secundaria:
41/21 × 24/18 × 33/9 (9.544)
Tipo de transmisión:
Correa trapezoidal automática
Operación:
Operación con mano izquierda
Marcha atrás:
25/17 (1.471)
Marcha corta:
35/17 (2.058)
Marcha larga:
26/21 (1.238)Chasis:Tipo de bastidor:
Bastidor de tubos de acero
Ángulo del eje delantero:
5.0 °
Base del ángulo de inclinación:
26.0 mm (1.02 in)
Neumático delantero:Tipo:
Sin cámara
Tamaño:
AT25 x 8-12
Fabricante/modelo:
CHENG SHIN/C828-4P (AUS)(NZL)
DUNLOP/KT131 (EUR)Neumático trasero:Tipo:
Sin cámara
Tamaño:
AT25 x 10-12
Fabricante/modelo:
CHENG SHIN/C828-4P (AUS)(NZL)
DUNLOP/KT135 (EUR)Carga:Carga máxima:
220.0 kg (485 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presión de aire del neumático (medida en
neumáticos en frío):Recomendado:
Delantero:
35.0 kPa (5.0 psi) (0.350 kgf/cm²)
Trasero:
30.0 kPa (4.3 psi) (0.300 kgf/cm²)
Mínimo:
Delantero:
32.0 kPa (4.6 psi) (0.320 kgf/cm²)
U23D60S0.book Page 3 Friday, March 16, 2007 9:33 AM

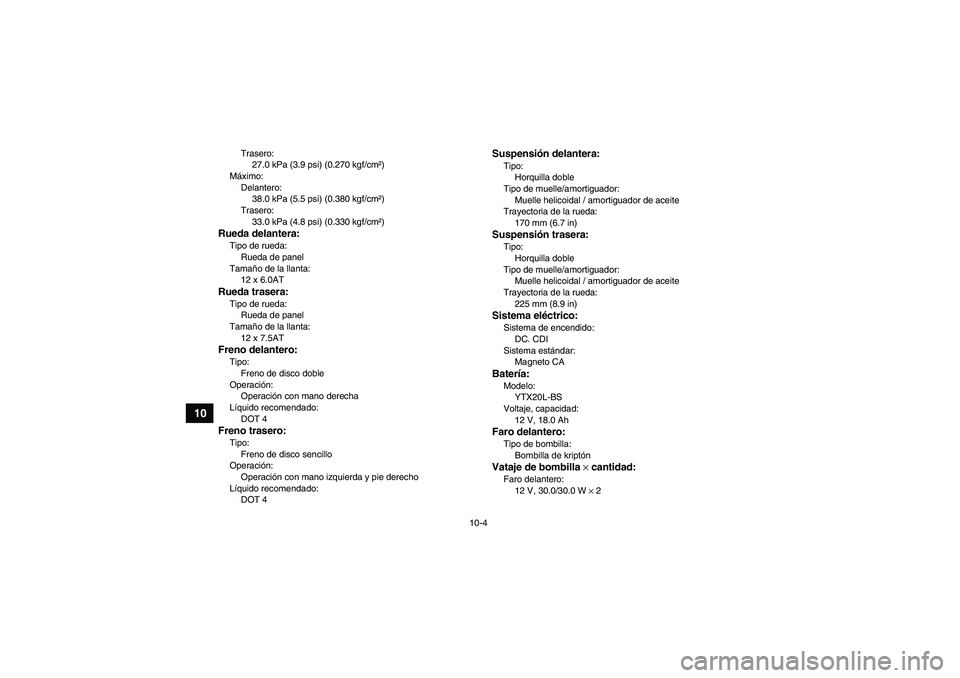

10-4
10
Trasero:
27.0 kPa (3.9 psi) (0.270 kgf/cm²)
Máximo:
Delantero:
38.0 kPa (5.5 psi) (0.380 kgf/cm²)
Trasero:
33.0 kPa (4.8 psi) (0.330 kgf/cm²)
Rueda delantera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
12 x 6.0ATRueda trasera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
12 x 7.5ATFreno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con mano izquierda y pie derecho
Líquido recomendado:
DOT 4
Suspensión delantera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
170 mm (6.7 in)Suspensión trasera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
225 mm (8.9 in)Sistema eléctrico:Sistema de encendido:
DC. CDI
Sistema estándar:
Magneto CABatería:Modelo:
YTX20L-BS
Voltaje, capacidad:
12 V, 18.0 AhFaro delantero:Tipo de bombilla:
Bombilla de kriptónVataje de bombilla × cantidad:Faro delantero:
12 V, 30.0/30.0 W × 2
U23D60S0.book Page 4 Friday, March 16, 2007 9:33 AM

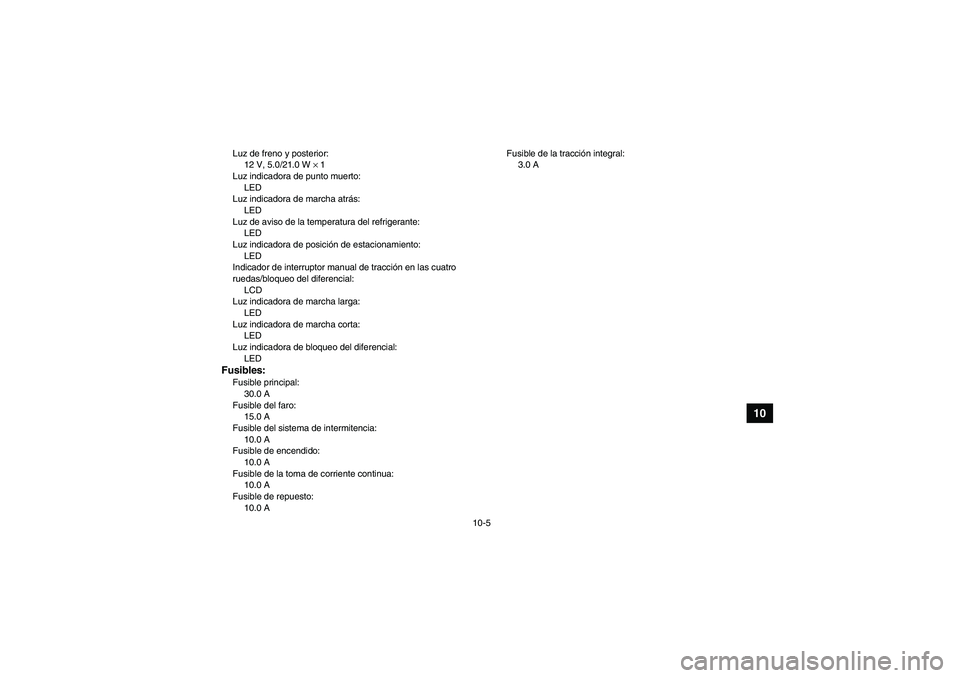

10-5
10
Luz de freno y posterior:
12 V, 5.0/21.0 W × 1
Luz indicadora de punto muerto:
LED
Luz indicadora de marcha atrás:
LED
Luz de aviso de la temperatura del refrigerante:
LED
Luz indicadora de posición de estacionamiento:
LED
Indicador de interruptor manual de tracción en las cuatro
ruedas/bloqueo del diferencial:
LCD
Luz indicadora de marcha larga:
LED
Luz indicadora de marcha corta:
LED
Luz indicadora de bloqueo del diferencial:
LEDFusibles:Fusible principal:
30.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
10.0 A
Fusible de la toma de corriente continua:
10.0 A
Fusible de repuesto:
10.0 AFusible de la tracción integral:
3.0 A
U23D60S0.book Page 5 Friday, March 16, 2007 9:33 AM

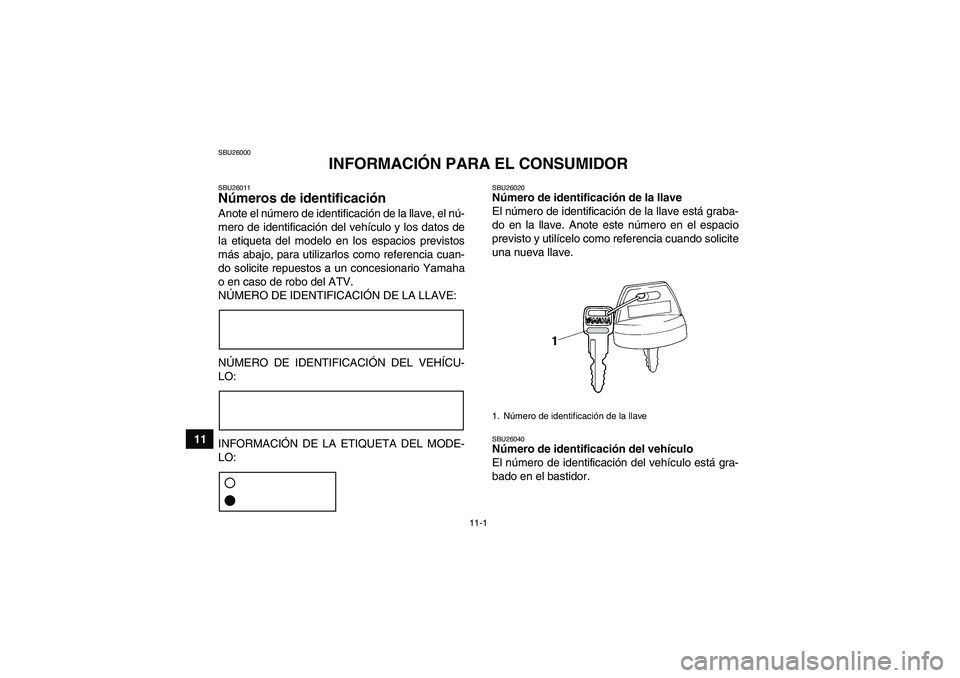

11-1
11
SBU26000
INFORMACIÓN PARA EL CONSUMIDOR
SBU26011Números de identificación Anote el número de identificación de la llave, el nú-
mero de identificación del vehículo y los datos de
la etiqueta del modelo en los espacios previstos
más abajo, para utilizarlos como referencia cuan-
do solicite repuestos a un concesionario Yamaha
o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DE LA LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:
INFORMACIÓN DE LA ETIQUETA DEL MODE-
LO:
SBU26020Número de identificación de la llave
El número de identificación de la llave está graba-
do en la llave. Anote este número en el espacio
previsto y utilícelo como referencia cuando solicite
una nueva llave.SBU26040Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.1. Número de identificación de la llave
U23D60S0.book Page 1 Friday, March 16, 2007 9:33 AM

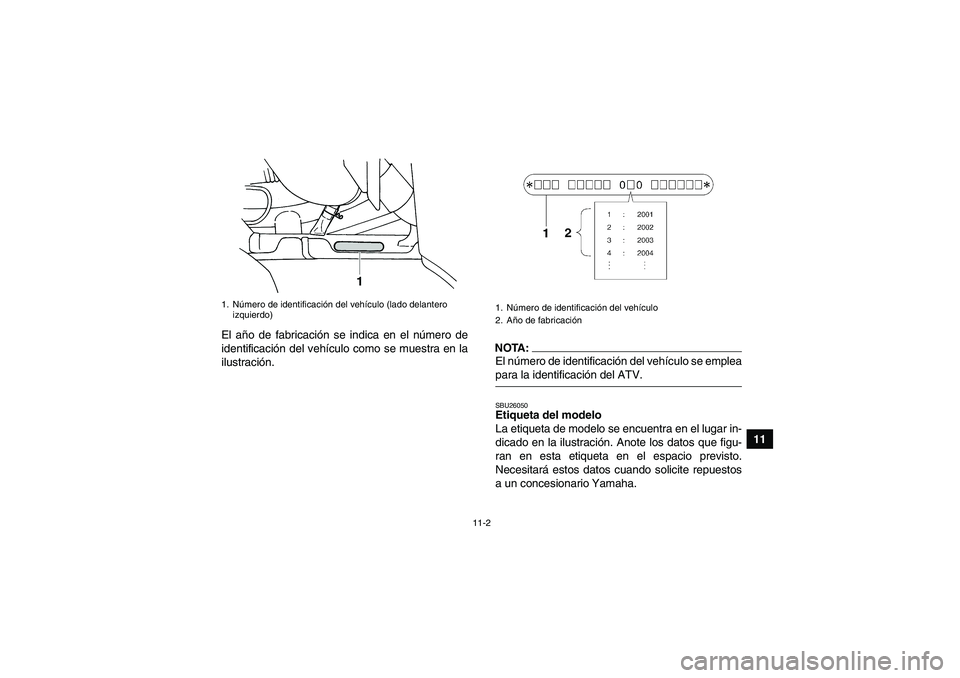

11-2
11 El año de fabricación se indica en el número de
identificación del vehículo como se muestra en la
ilustración.
NOTA:El número de identificación del vehículo se empleapara la identificación del ATV.SBU26050Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.
1. Número de identificación del vehículo (lado delantero
izquierdo)
1. Número de identificación del vehículo
2. Año de fabricación
U23D60S0.book Page 2 Friday, March 16, 2007 9:33 AM

11-3
11

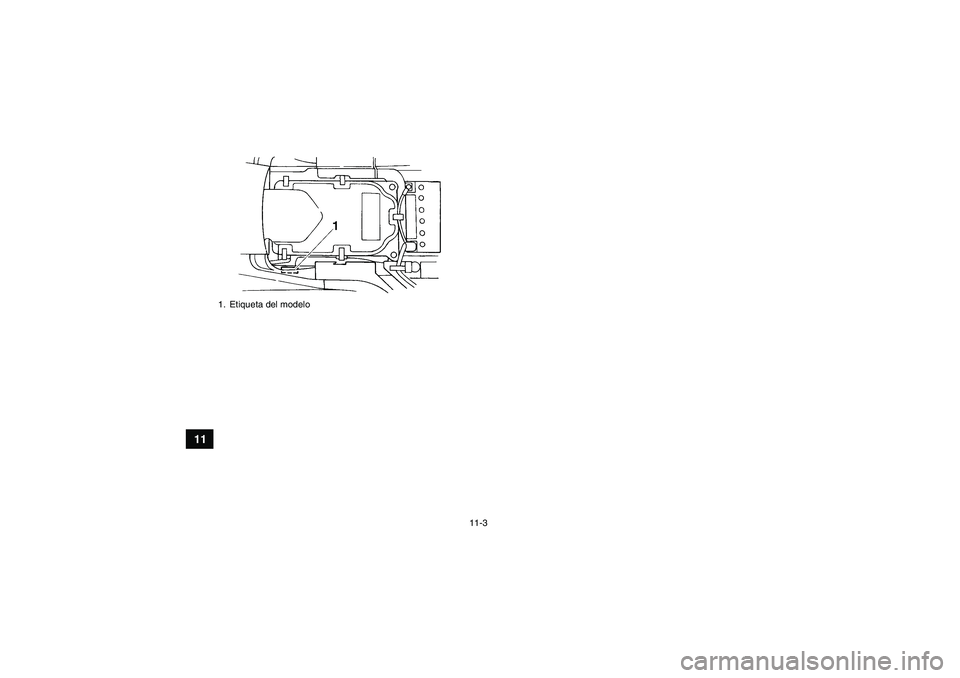

1. Etiqueta del modeloU23D60S0.book Page 3 Friday, March 16, 2007 9:33 AM

INDEX
AAccesorios, toma auxiliar ............................................. 4-23
Accesorios y carga ......................................................... 6-7
Aceite del diferencial ............................................. 5-4, 8-26
Aceite del engranaje final ...................................... 5-4, 8-23
Aceite del motor y cartucho del filtro de aceite ............ 8-19
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Arrancador de retroceso .............................................. 4-15
Asiento ......................................................................... 4-19BBatería ......................................................................... 8-52
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-58
Bombilla del faro, cambio ............................................. 8-55
Bujes del estabilizador, comprobación ........................ 8-51
Bujía, comprobación .................................................... 8-17CCable del sistema de seguridad de la palanca de
selección de marcha, ajuste ...................................... 8-42
Cables, comprobación y engrase ................................ 8-49
Carburador, ajuste ....................................................... 8-39
Cojinetes de los cubos de las ruedas,
comprobación ............................................................ 8-51
Compartimento porta objetos ....................................... 4-20
Conducción del ATV ...................................................... 7-1
Conjuntos amortiguadores, ajuste delantero y
trasero ....................................................................... 4-21
Cuadro de mantenimiento, sistema de control de
emisiones .................................................................... 8-3Cuadro de mantenimiento y engrase ............................. 8-5
Cuadros de identificación de averías ........................... 8-62
EEje de dirección, engrase ............................................ 8-52
Especificaciones .......................................................... 10-1
Estacionamiento ............................................................ 6-6
Estacionamiento en una pendiente ............................... 6-6
Estárter (estrangulador) ............................................... 4-19
Etiqueta del modelo ..................................................... 11-2FFijaciones del bastidor ................................................... 5-9
Filtro de aire, limpieza .................................................. 8-33
Frenos, delantero y trasero ............................................ 5-5
Fusibles, cambio .......................................................... 8-54GGasolina ................................................................ 4-16, 5-4
Grifo de gasolina .......................................................... 4-18
Guardapolvos de ejes .................................................. 8-48HHolgura de la válvula ................................................... 8-41IIdentificación de averías .............................................. 8-60
Información relativa a la seguridad ................................ 1-1
Instrumentos, luces e interruptores ............................... 5-9
Interruptor de arranque .................................................. 4-7
Interruptor de cancelación ............................................. 4-7
Interruptor de la bocina .................................................. 4-7
Interruptor de luces ........................................................ 4-7
U23D60S0.book Page 1 Friday, March 16, 2007 9:33 AM

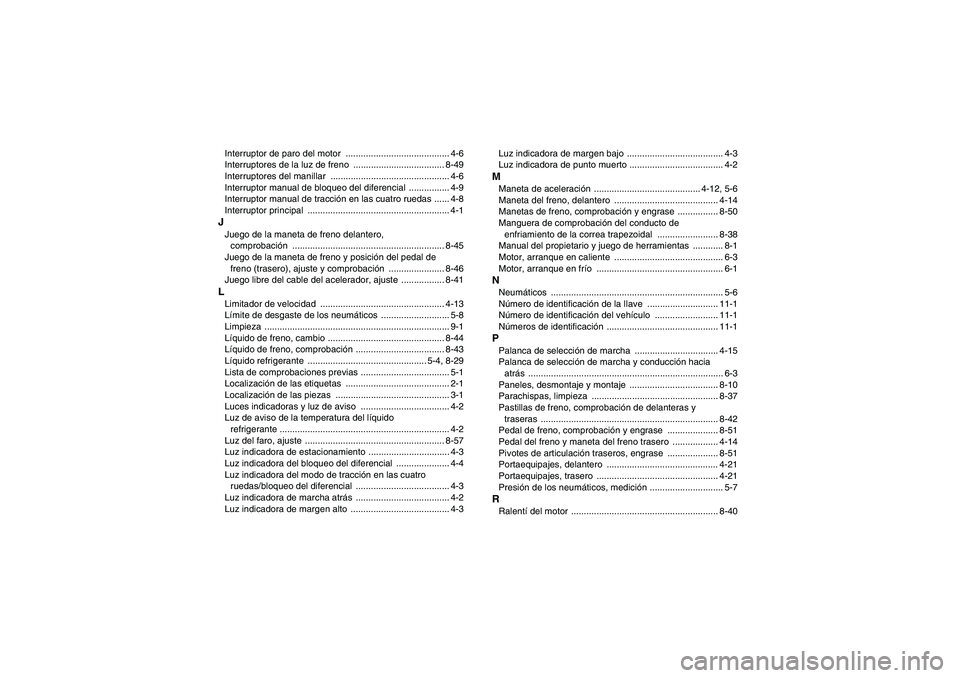

Interruptor de paro del motor ......................................... 4-6
Interruptores de la luz de freno .................................... 8-49
Interruptores del manillar ............................................... 4-6
Interruptor manual de bloqueo del diferencial ................ 4-9
Interruptor manual de tracción en las cuatro ruedas ...... 4-8
Interruptor principal ........................................................ 4-1JJuego de la maneta de freno delantero,
comprobación ............................................................ 8-45
Juego de la maneta de freno y posición del pedal de
freno (trasero), ajuste y comprobación ...................... 8-46
Juego libre del cable del acelerador, ajuste ................. 8-41LLimitador de velocidad ................................................. 4-13
Límite de desgaste de los neumáticos ........................... 5-8
Limpieza ......................................................................... 9-1
Líquido de freno, cambio .............................................. 8-44
Líquido de freno, comprobación ................................... 8-43
Líquido refrigerante ............................................... 5-4, 8-29
Lista de comprobaciones previas ................................... 5-1
Localización de las etiquetas ......................................... 2-1
Localización de las piezas ............................................. 3-1
Luces indicadoras y luz de aviso ................................... 4-2
Luz de aviso de la temperatura del líquido
refrigerante ................................................................... 4-2
Luz del faro, ajuste ....................................................... 8-57
Luz indicadora de estacionamiento ................................ 4-3
Luz indicadora del bloqueo del diferencial ..................... 4-4
Luz indicadora del modo de tracción en las cuatro
ruedas/bloqueo del diferencial ..................................... 4-3
Luz indicadora de marcha atrás ..................................... 4-2
Luz indicadora de margen alto ....................................... 4-3Luz indicadora de margen bajo ...................................... 4-3
Luz indicadora de punto muerto ..................................... 4-2
MManeta de aceleración .......................................... 4-12, 5-6
Maneta del freno, delantero ......................................... 4-14
Manetas de freno, comprobación y engrase ................ 8-50
Manguera de comprobación del conducto de
enfriamiento de la correa trapezoidal ........................ 8-38
Manual del propietario y juego de herramientas ............ 8-1
Motor, arranque en caliente ........................................... 6-3
Motor, arranque en frío .................................................. 6-1NNeumáticos .................................................................... 5-6
Número de identificación de la llave ............................ 11-1
Número de identificación del vehículo ......................... 11-1
Números de identificación ............................................ 11-1PPalanca de selección de marcha ................................. 4-15
Palanca de selección de marcha y conducción hacia
atrás ............................................................................. 6-3
Paneles, desmontaje y montaje ................................... 8-10
Parachispas, limpieza .................................................. 8-37
Pastillas de freno, comprobación de delanteras y
traseras ...................................................................... 8-42
Pedal de freno, comprobación y engrase .................... 8-51
Pedal del freno y maneta del freno trasero .................. 4-14
Pivotes de articulación traseros, engrase .................... 8-51
Portaequipajes, delantero ............................................ 4-21
Portaequipajes, trasero ................................................ 4-21
Presión de los neumáticos, medición ............................. 5-7RRalentí del motor .......................................................... 8-40
U23D60S0.book Page 2 Friday, March 16, 2007 9:33 AM

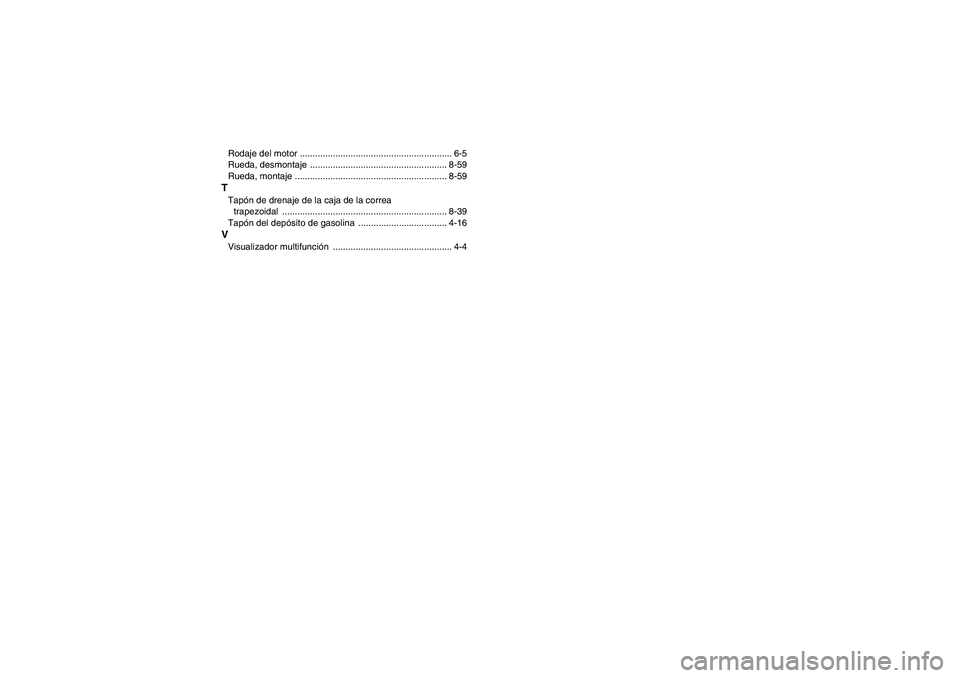

Rodaje del motor ............................................................ 6-5
Rueda, desmontaje ...................................................... 8-59
Rueda, montaje ............................................................ 8-59TTapón de drenaje de la caja de la correa
trapezoidal ................................................................. 8-39
Tapón del depósito de gasolina ................................... 4-16VVisualizador multifunción ............................................... 4-4
U23D60S0.book Page 3 Friday, March 16, 2007 9:33 AM

YAMAHA MOTOR CO., LTD.
IMPRESO EN PAPEL RECICLADO IMPRESO EN JAPÓN
2007.03-0.3×1 CR
(S)
U23D60S0.book Page 1 Friday, March 16, 2007 9:33 AM
