YAMAHA GRIZZLY 700 2007 Manuale de Empleo (in Spanish)

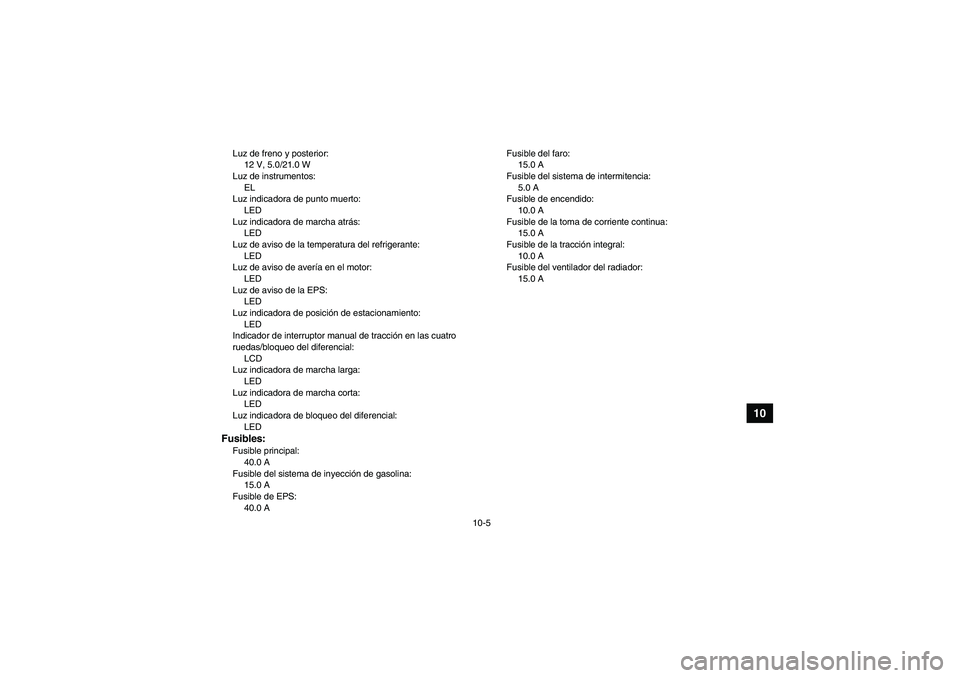

10-5
10
Luz de freno y posterior:
12 V, 5.0/21.0 W
Luz de instrumentos:
EL
Luz indicadora de punto muerto:
LED
Luz indicadora de marcha atrás:
LED
Luz de aviso de la temperatura del refrigerante:
LED
Luz de aviso de avería en el motor:
LED
Luz de aviso de la EPS:
LED
Luz indicadora de posición de estacionamiento:
LED
Indicador de interruptor manual de tracción en las cuatro
ruedas/bloqueo del diferencial:
LCD
Luz indicadora de marcha larga:
LED
Luz indicadora de marcha corta:
LED
Luz indicadora de bloqueo del diferencial:
LEDFusibles:Fusible principal:
40.0 A
Fusible del sistema de inyección de gasolina:
15.0 A
Fusible de EPS:
40.0 AFusible del faro:
15.0 A
Fusible del sistema de intermitencia:
5.0 A
Fusible de encendido:
10.0 A
Fusible de la toma de corriente continua:
15.0 A
Fusible de la tracción integral:
10.0 A
Fusible del ventilador del radiador:
15.0 A
U3B460S0.book Page 5 Friday, May 12, 2006 2:53 PM

11-1
11
SBU26000
INFORMACIÓN PARA EL CONSUMIDOR
SBU26011Números de identificación Anote el número de identificación de la llave, el nú-
mero de identificación del vehículo y los datos de
la etiqueta del modelo en los espacios previstos
más abajo, para utilizarlos como referencia cuan-
do solicite repuestos a un concesionario Yamaha
o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DE LA LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:
INFORMACIÓN DE LA ETIQUETA DEL MODE-
LO:
SBU26020Número de identificación de la llave
El número de identificación de la llave está graba-
do en la llave. Anote este número en el espacio
previsto y utilícelo como referencia cuando solicite
una nueva llave.SBU26040Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.1. Número de identificación de la llave
U3B460S0.book Page 1 Friday, May 12, 2006 2:53 PM

11-2
11 El año de fabricación se indica en el número de
identificación del vehículo como se muestra en la
ilustración.
NOTA:El número de identificación del vehículo se empleapara la identificación del ATV.SBU26050Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.
1. Número de identificación del vehículo (lado delantero
izquierdo)
1. Número de identificación del vehículo
2. Año de fabricación
U3B460S0.book Page 2 Friday, May 12, 2006 2:53 PM

11-3
11
1. Etiqueta del modeloU3B460S0.book Page 3 Friday, May 12, 2006 2:53 PM

INDEX
AAccesorios, toma auxiliar ............................................. 4-24
Accesorios y carga ......................................................... 6-6
Aceite del diferencial ............................................. 5-4, 8-30
Aceite del engranaje final ...................................... 5-4, 8-27
Aceite del motor y cartucho del filtro de aceite ............ 8-23
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Arranque del motor ........................................................ 6-1
Asiento ......................................................................... 4-19BBatería ......................................................................... 8-58
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-65
Bombilla del faro, cambio ............................................. 8-62
Bujes del estabilizador, comprobación ........................ 8-57
Bujía, comprobación .................................................... 8-21CCable del sistema de seguridad de la palanca de
selección de marcha, ajuste ...................................... 8-47
Cables, comprobación y engrase ................................ 8-55
Cojinetes de las ruedas, comprobación ....................... 8-57
Compartimentos porta objetos ..................................... 4-20
Conducción del ATV ...................................................... 7-1
Conjuntos amortiguadores, ajuste delantero y
trasero ....................................................................... 4-23
Cuadro de mantenimiento y engrase periódicos ........... 8-3
Cuadros de identificación de averías ........................... 8-70
EEje de dirección, engrase ............................................ 8-58
Ejes del muñón, engrase ............................................. 8-58
Especificaciones .......................................................... 10-1
Estacionamiento ............................................................ 6-5
Estacionamiento en una pendiente ............................... 6-5
Etiqueta del modelo ..................................................... 11-2FFijaciones del bastidor ................................................... 5-9
Filtro de aire, limpieza .................................................. 8-39
Frenos, delantero y trasero ............................................ 5-5
Fusibles, cambio .......................................................... 8-60GGasolina ................................................................ 4-18, 5-4
Guardapolvos de ejes .................................................. 8-54HHolgura de la válvula ................................................... 8-47IIdentificación de averías .............................................. 8-68
Información relativa a la seguridad ................................ 1-1
Instrumentos, luces e interruptores ............................... 5-9
Interruptor de arranque .................................................. 4-8
Interruptor de cancelación ............................................. 4-9
Interruptor de la bocina .................................................. 4-9
Interruptor de luces ........................................................ 4-8
Interruptor de paro del motor ......................................... 4-8
Interruptores del manillar ............................................... 4-8
Interruptor manual de bloqueo del diferencial ............. 4-11
U3B460S0.book Page 1 Friday, May 12, 2006 2:53 PM

Interruptor manual de tracción en las cuatro ruedas .... 4-10
Interruptor principal ........................................................ 4-1JJuego libre de las manetas de freno delantero y
trasero, comprobación ............................................... 8-51
Juego libre del cable del acelerador, ajuste ................. 8-46
Juego libre y posición del pedal de freno, ajuste y
comprobación ............................................................ 8-52
Junta universal del cardán, engrase ............................ 8-57LLimitador de velocidad ................................................. 4-14
Límite de desgaste de los neumáticos ........................... 5-8
Limpieza ......................................................................... 9-1
Líquido de freno, cambio .............................................. 8-50
Líquido de freno, comprobación ................................... 8-49
Líquido refrigerante ............................................... 5-4, 8-33
Lista de comprobaciones previas ................................... 5-1
Localización de las etiquetas ......................................... 2-1
Localización de las piezas ............................................. 3-1
Luces indicadoras y luces de aviso ................................ 4-2
Luz de aviso de avería del motor ................................... 4-3
Luz de aviso de la EPS .................................................. 4-3
Luz de aviso de la temperatura del líquido
refrigerante ................................................................... 4-2
Luz del faro, ajuste ....................................................... 8-65
Luz indicadora de estacionamiento ................................ 4-4
Luz indicadora del bloqueo del diferencial ..................... 4-4
Luz indicadora del modo de tracción en las
cuatro ruedas/bloqueo del diferencial .......................... 4-3
Luz indicadora de marcha atrás ..................................... 4-2
Luz indicadora de margen alto ....................................... 4-4
Luz indicadora de margen bajo ...................................... 4-4Luz indicadora de punto muerto ..................................... 4-2
MManeta de aceleración .......................................... 4-13, 5-6
Maneta del freno, delantero ......................................... 4-15
Manetas de freno, comprobación y engrase ................ 8-56
Manual del propietario y juego de herramientas ............ 8-1NNeumáticos .................................................................... 5-6
Número de identificación de la llave ............................ 11-1
Número de identificación del vehículo ......................... 11-1
Números de identificación ............................................ 11-1PPalanca de selección de marcha ................................. 4-16
Palanca de selección de marcha y conducción hacia
atrás ............................................................................. 6-2
Paneles, desmontaje y montaje ..................................... 8-9
Parachispas, limpieza .................................................. 8-42
Pastillas de freno, comprobación de delanteras y
traseras ...................................................................... 8-47
Pedal de freno, comprobación y engrase .................... 8-56
Pedal del freno y maneta del freno trasero .................. 4-16
Pivotes del muñón, engrase ......................................... 8-58
Portaequipajes, delantero ............................................ 4-22
Portaequipajes, trasero ................................................ 4-22
Presión de los neumáticos, medición ............................. 5-7
Protectores del tubo de freno trasero,
comprobación ............................................................ 8-48RRalentí del motor .......................................................... 8-45
Rodaje del motor ............................................................ 6-5
Rueda, desmontaje ...................................................... 8-66
Rueda, montaje ............................................................ 8-67
U3B460S0.book Page 2 Friday, May 12, 2006 2:53 PM

SSuspensión, engrase de los pivotes del brazo
superior y del brazo inferior ....................................... 8-57TTapón de drenaje de la caja de la correa
trapezoidal ................................................................. 8-44
Tapón del depósito de gasolina ................................... 4-17VVisualizador multifunción ............................................... 4-5
U3B460S0.book Page 3 Friday, May 12, 2006 2:53 PM

YAMAHA MOTOR CO., LTD.
IMPRESO EN PAPEL RECICLADO IMPRESO EN JAPÓN
2006.05-1.4×1 CR
