YAMAHA GRIZZLY 700 2008 Manuale de Empleo (in Spanish)

8-9

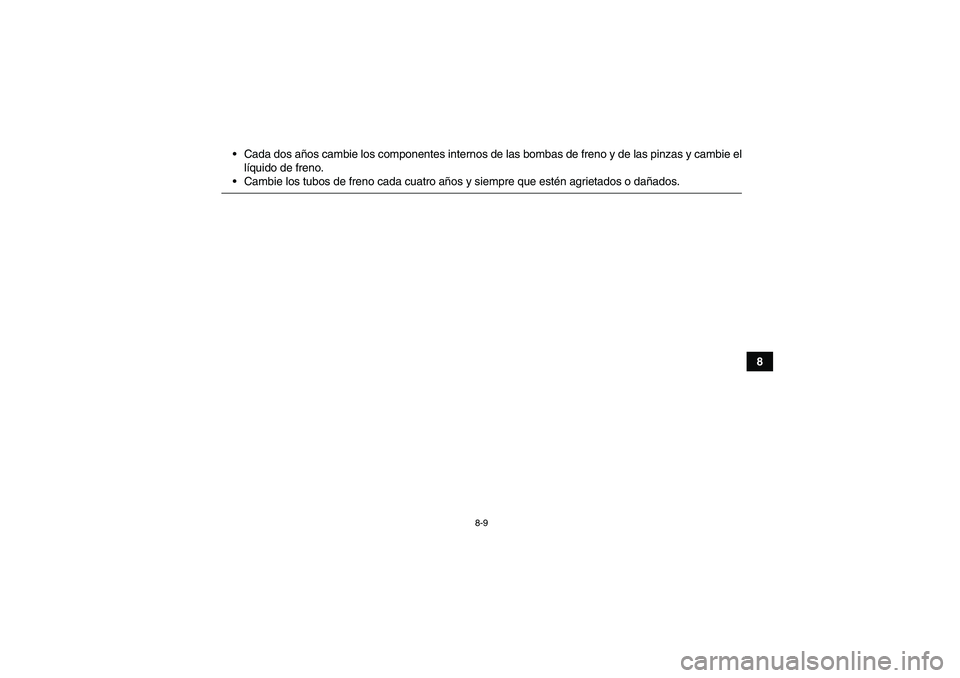

8 Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el
líquido de freno.
Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
U3B462S0.book Page 9 Tuesday, March 20, 2007 7:24 PM

8-10
8

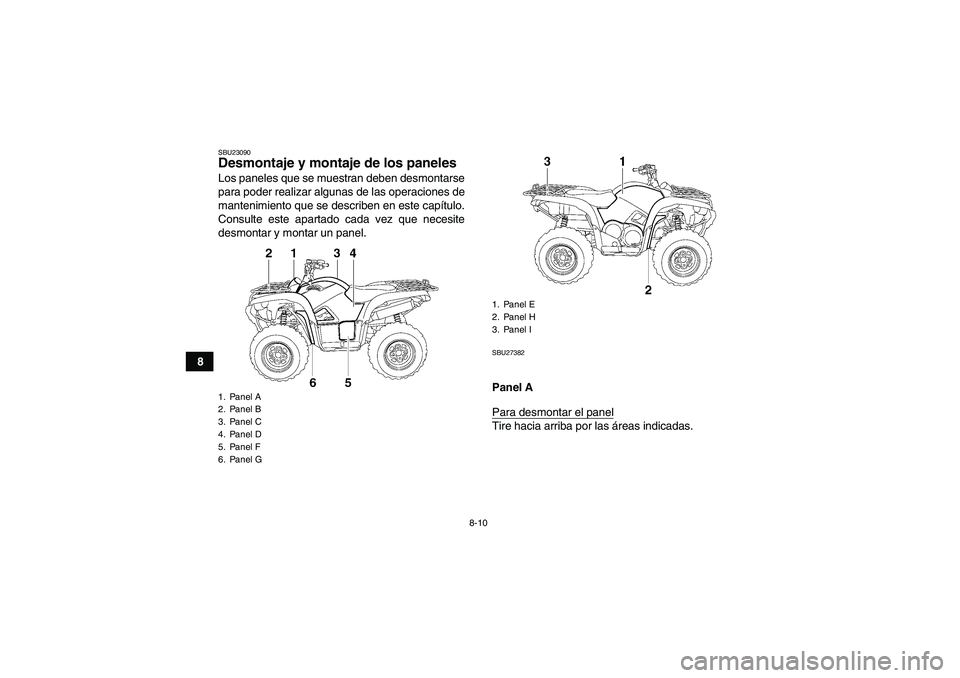

SBU23090Desmontaje y montaje de los paneles Los paneles que se muestran deben desmontarse
para poder realizar algunas de las operaciones de
mantenimiento que se describen en este capítulo.
Consulte este apartado cada vez que necesite
desmontar y montar un panel.
SBU27382Panel A
Para desmontar el panelTire hacia arriba por las áreas indicadas.
1. Panel A
2. Panel B
3. Panel C
4. Panel D
5. Panel F
6. Panel G
1. Panel E
2. Panel H
3. Panel I
U3B462S0.book Page 10 Tuesday, March 20, 2007 7:24 PM

8-11

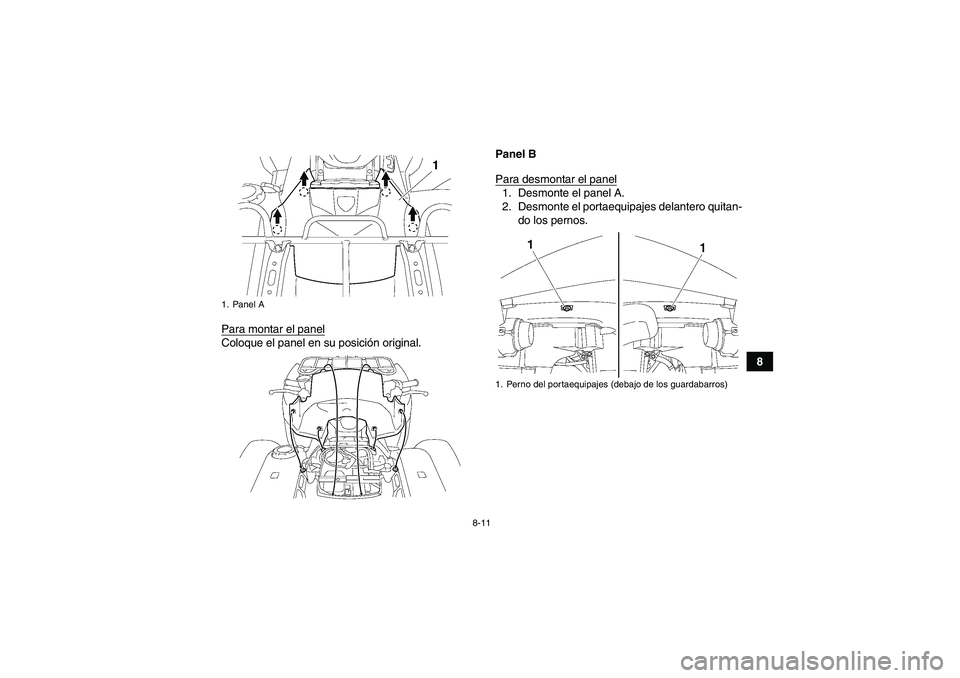

8 Para montar el panel
Coloque el panel en su posición original.Panel B
Para desmontar el panel
1. Desmonte el panel A.
2. Desmonte el portaequipajes delantero quitan-
do los pernos.
1. Panel A
1. Perno del portaequipajes (debajo de los guardabarros)
U3B462S0.book Page 11 Tuesday, March 20, 2007 7:24 PM

8-12

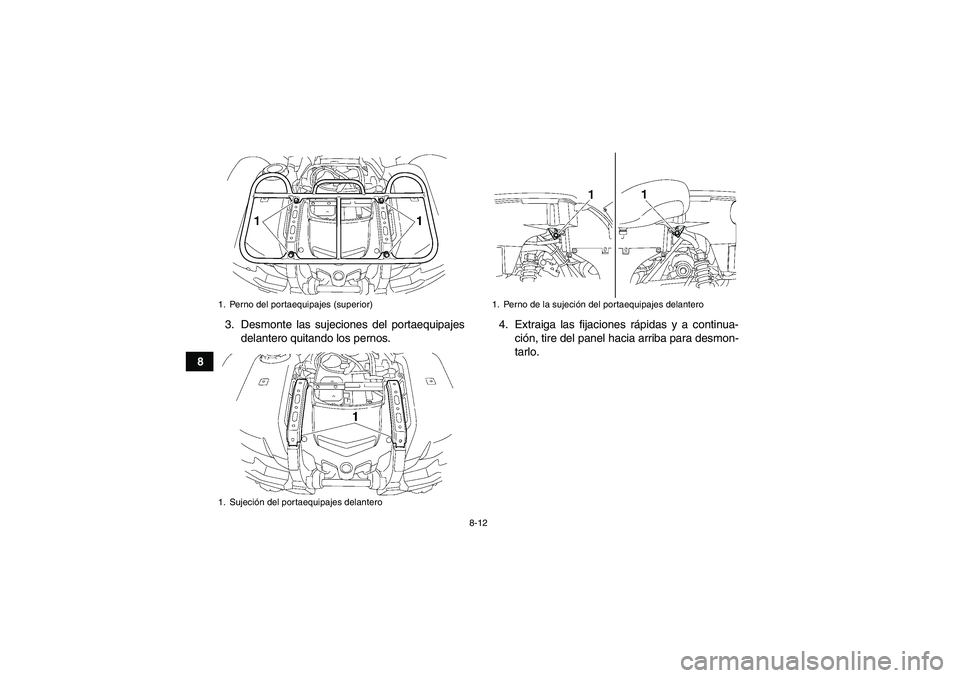

83. Desmonte las sujeciones del portaequipajes
delantero quitando los pernos.4. Extraiga las fijaciones rápidas y a continua-
ción, tire del panel hacia arriba para desmon-
tarlo.
1. Perno del portaequipajes (superior)
1. Sujeción del portaequipajes delantero
1. Perno de la sujeción del portaequipajes delantero
U3B462S0.book Page 12 Tuesday, March 20, 2007 7:24 PM

8-13

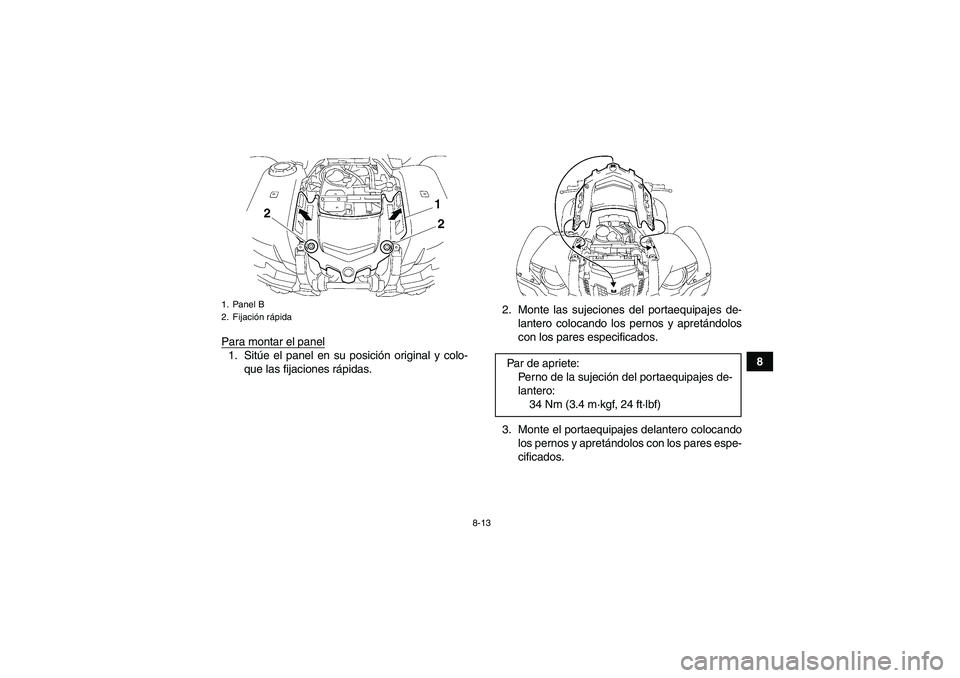

8 Para montar el panel
1. Sitúe el panel en su posición original y colo-
que las fijaciones rápidas.2. Monte las sujeciones del portaequipajes de-
lantero colocando los pernos y apretándolos
con los pares especificados.
3. Monte el portaequipajes delantero colocando
los pernos y apretándolos con los pares espe-
cificados.1. Panel B
2. Fijación rápida
Par de apriete:
Perno de la sujeción del portaequipajes de-
lantero:
34 Nm (3.4 m·kgf, 24 ft·lbf)
U3B462S0.book Page 13 Tuesday, March 20, 2007 7:24 PM

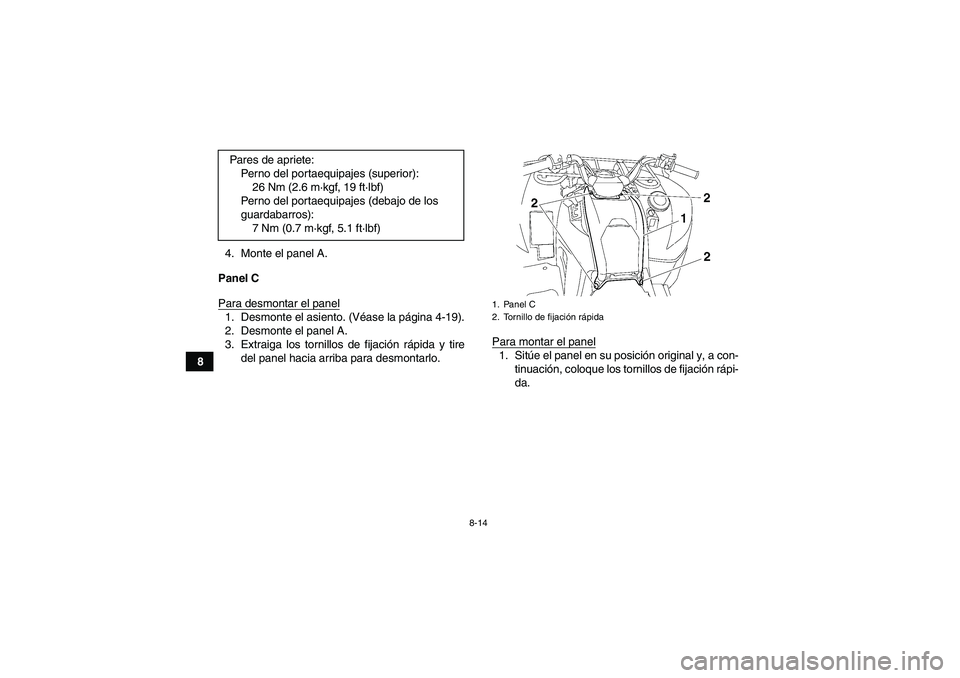

8-14
84. Monte el panel A.
Panel C
Para desmontar el panel
1. Desmonte el asiento. (Véase la página 4-19).
2. Desmonte el panel A.
3. Extraiga los tornillos de fijación rápida y tire
del panel hacia arriba para desmontarlo.Para montar el panel
1. Sitúe el panel en su posición original y, a con-
tinuación, coloque los tornillos de fijación rápi-
da. Pares de apriete:
Perno del portaequipajes (superior):
26 Nm (2.6 m·kgf, 19 ft·lbf)
Perno del portaequipajes (debajo de los
guardabarros):
7 Nm (0.7 m·kgf, 5.1 ft·lbf)1. Panel C
2. Tornillo de fijación rápida
U3B462S0.book Page 14 Tuesday, March 20, 2007 7:24 PM

8-15

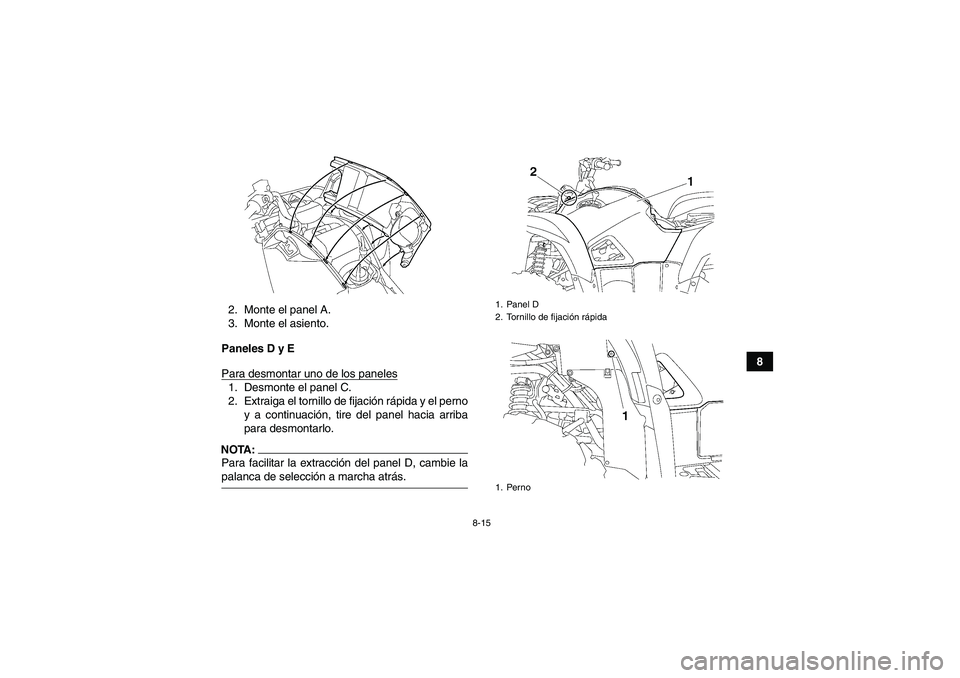

8 2. Monte el panel A.
3. Monte el asiento.
Paneles D y E
Para desmontar uno de los paneles
1. Desmonte el panel C.
2. Extraiga el tornillo de fijación rápida y el perno
y a continuación, tire del panel hacia arriba
para desmontarlo.NOTA:Para facilitar la extracción del panel D, cambie lapalanca de selección a marcha atrás.
1. Panel D
2. Tornillo de fijación rápida
1. Perno
U3B462S0.book Page 15 Tuesday, March 20, 2007 7:24 PM

8-16

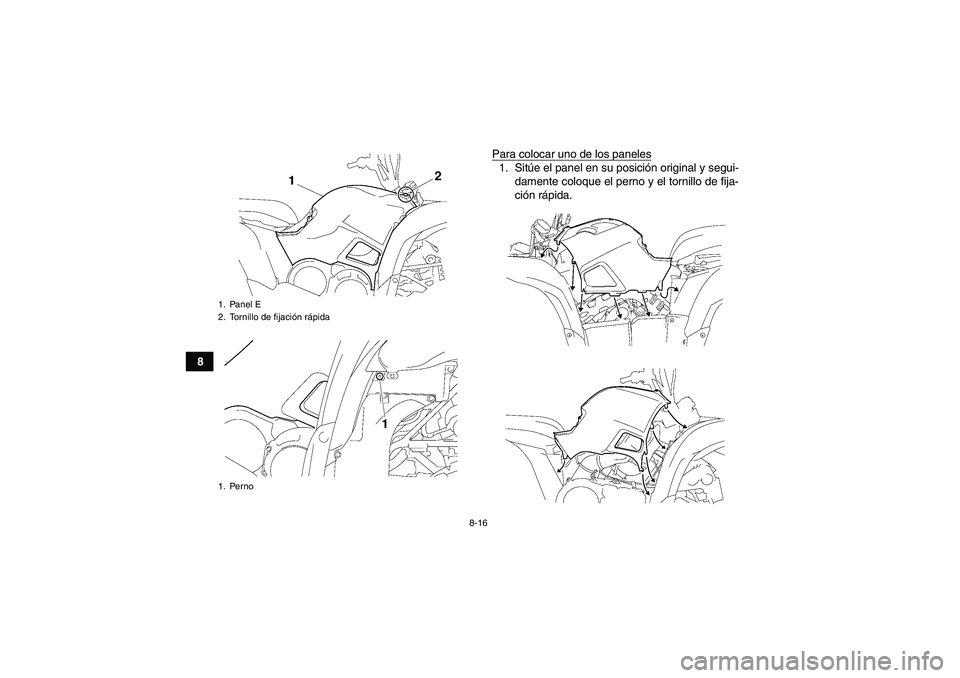

8Para colocar uno de los paneles
1. Sitúe el panel en su posición original y segui-
damente coloque el perno y el tornillo de fija-
ción rápida.
1. Panel E
2. Tornillo de fijación rápida
1. PernoU3B462S0.book Page 16 Tuesday, March 20, 2007 7:24 PM

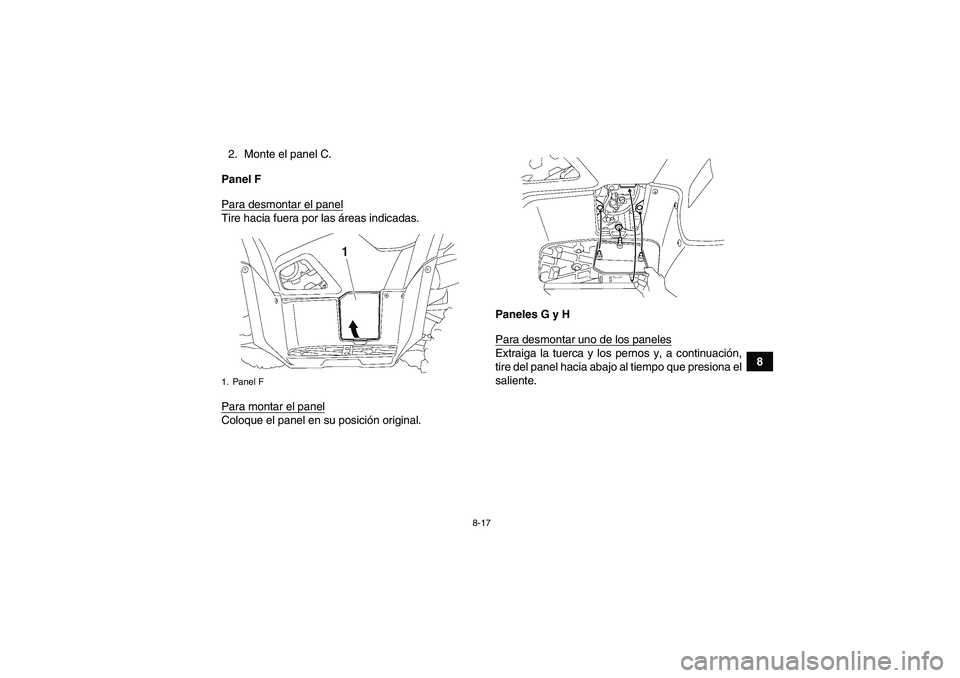

8-17
8 2. Monte el panel C.
Panel F
Para desmontar el panel
Tire hacia fuera por las áreas indicadas.
Para montar el panelColoque el panel en su posición original.Paneles G y H
Para desmontar uno de los paneles
Extraiga la tuerca y los pernos y, a continuación,
tire del panel hacia abajo al tiempo que presiona el
saliente.
1. Panel FU3B462S0.book Page 17 Tuesday, March 20, 2007 7:24 PM

8-18
8

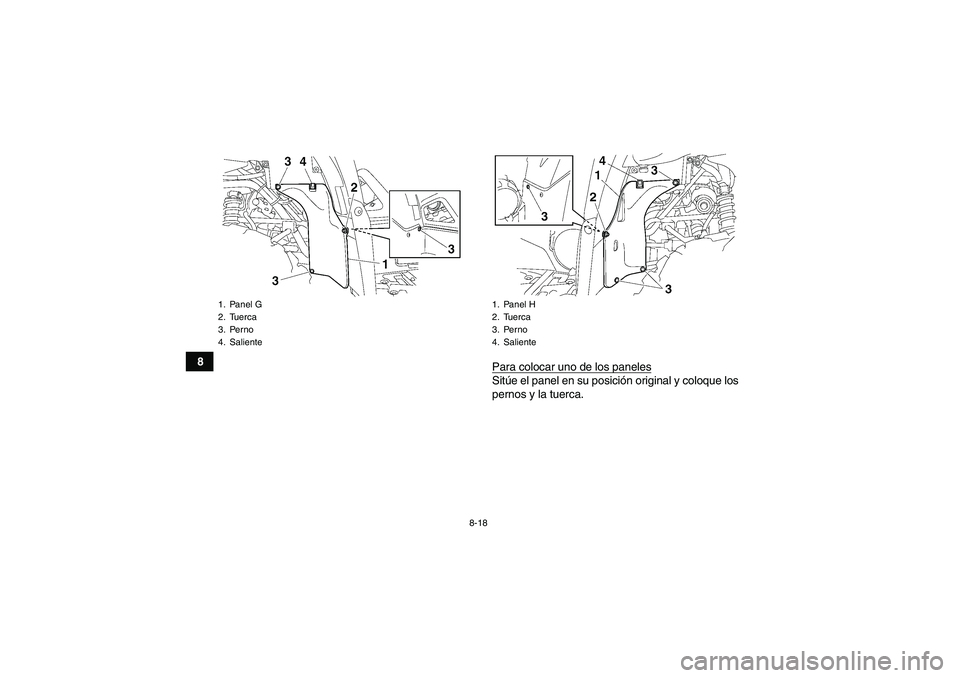

Para colocar uno de los paneles
Sitúe el panel en su posición original y coloque los
pernos y la tuerca.
1. Panel G
2. Tuerca
3. Perno
4. Saliente
1. Panel H
2. Tuerca
3. Perno
4. Saliente
U3B462S0.book Page 18 Tuesday, March 20, 2007 7:24 PM
