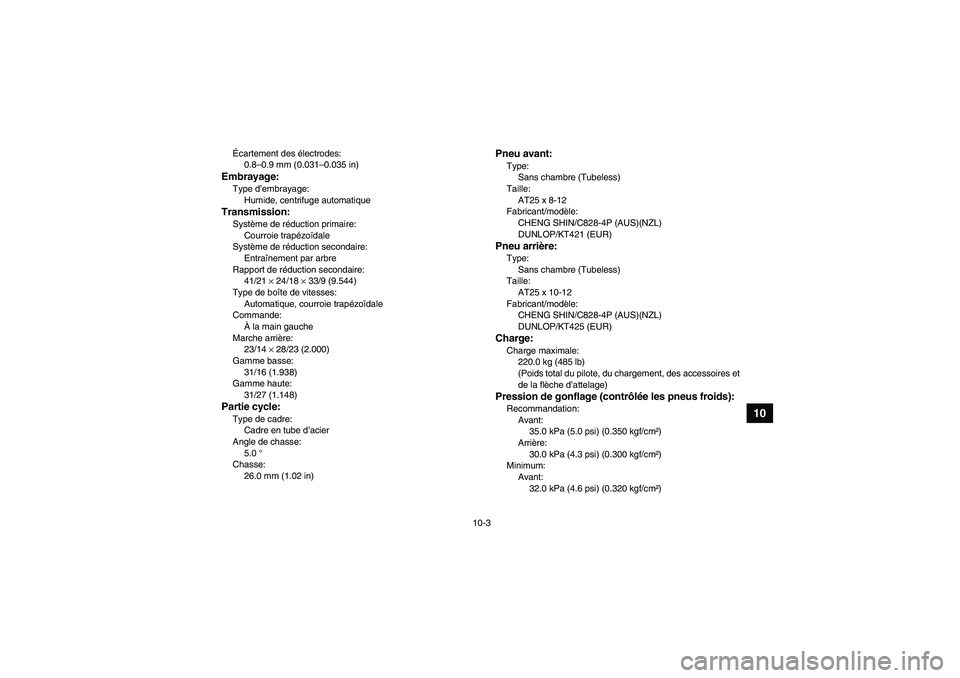

Écartement des électrodes:
0.8–0.9 mm (0.031–0.035 in)Embrayage:Type d’embrayage:
Humide, centrifuge automatiqueTransmission:Système de réduction primaire:
Courroie trapézoïdale
Système de réduction secondaire:
Entraînement par arbre
Rapport de réduction secondaire:
41/21 × 24/18 × 33/9 (9.544)
Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Commande:
À la main gauche
Marche arrière:
23/14 × 28/23 (2.000)
Gamme basse:
31/16 (1.938)
Gamme haute:
31/27 (1.148)Partie cycle:Type de cadre:
Cadre en tube d’acier
Angle de chasse:
5.0 °
Chasse:
26.0 mm (1.02 in)
Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
AT25 x 8-12
Fabricant/modèle:
CHENG SHIN/C828-4P (AUS)(NZL)
DUNLOP/KT421 (EUR)Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
AT25 x 10-12
Fabricant/modèle:
CHENG SHIN/C828-4P (AUS)(NZL)
DUNLOP/KT425 (EUR)Charge:Charge maximale:
220.0 kg (485 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)Pression de gonflage (contrôlée les pneus froids):Recommandation:
Avant:
35.0 kPa (5.0 psi) (0.350 kgf/cm²)
Arrière:
30.0 kPa (4.3 psi) (0.300 kgf/cm²)
Minimum:
Avant:
32.0 kPa (4.6 psi) (0.320 kgf/cm²)
U3B462F0.book Page 3 Wednesday, March 21, 2007 9:50 AM

10-4
10
Arrière:
27.0 kPa (3.9 psi) (0.270 kgf/cm²)
Maximum:
Avant:
38.0 kPa (5.5 psi) (0.380 kgf/cm²)
Arrière:
33.0 kPa (4.8 psi) (0.330 kgf/cm²)

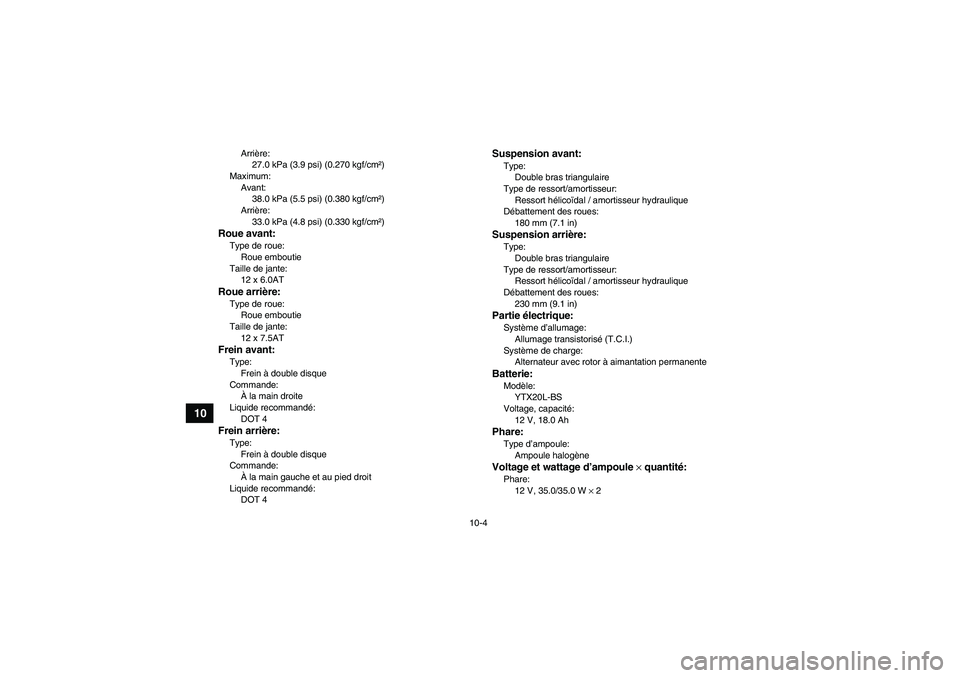

Roue avant:Type de roue:
Roue emboutie
Taille de jante:
12 x 6.0ATRoue arrière:Type de roue:
Roue emboutie
Taille de jante:
12 x 7.5ATFrein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein à double disque
Commande:
À la main gauche et au pied droit
Liquide recommandé:
DOT 4
Suspension avant:Type:
Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement des roues:
180 mm (7.1 in)Suspension arrière:Type:
Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement des roues:
230 mm (9.1 in)Partie électrique:Système d’allumage:
Allumage transistorisé (T.C.I.)
Système de charge:
Alternateur avec rotor à aimantation permanenteBatterie:Modèle:
YTX20L-BS
Voltage, capacité:
12 V, 18.0 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 35.0/35.0 W × 2
U3B462F0.book Page 4 Wednesday, March 21, 2007 9:50 AM

10-5
10

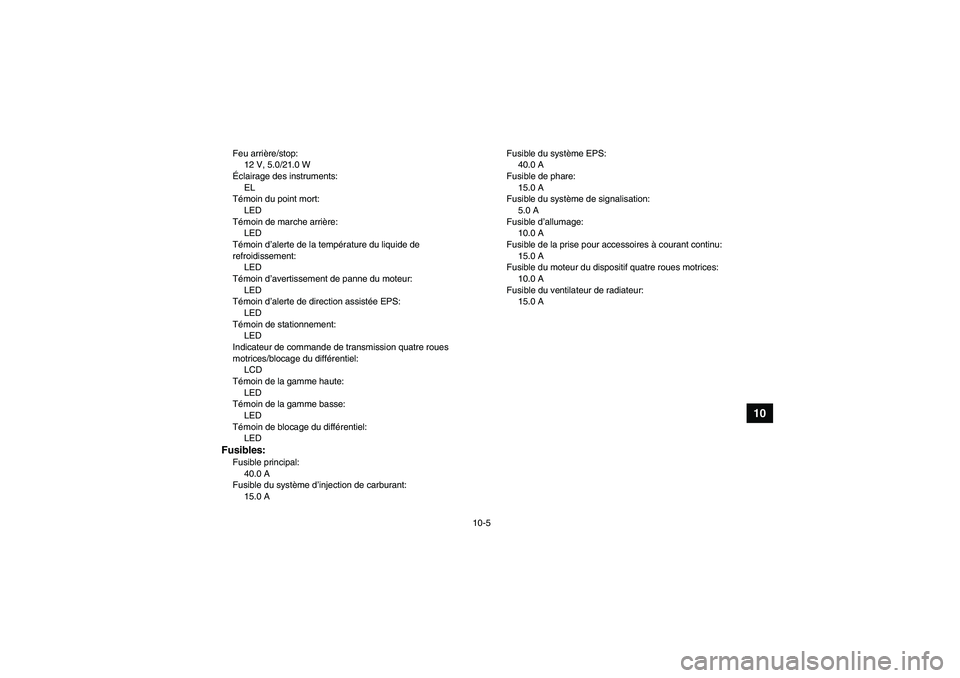

Feu arrière/stop:
12 V, 5.0/21.0 W
Éclairage des instruments:
EL
Témoin du point mort:
LED
Témoin de marche arrière:
LED
Témoin d’alerte de la température du liquide de
refroidissement:
LED
Témoin d’avertissement de panne du moteur:
LED
Témoin d’alerte de direction assistée EPS:
LED
Témoin de stationnement:
LED
Indicateur de commande de transmission quatre roues
motrices/blocage du différentiel:
LCD
Témoin de la gamme haute:
LED
Témoin de la gamme basse:
LED
Témoin de blocage du différentiel:
LEDFusibles:Fusible principal:
40.0 A
Fusible du système d’injection de carburant:
15.0 AFusible du système EPS:
40.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation:
5.0 A
Fusible d’allumage:
10.0 A
Fusible de la prise pour accessoires à courant continu:
15.0 A
Fusible du moteur du dispositif quatre roues motrices:
10.0 A
Fusible du ventilateur de radiateur:
15.0 A
U3B462F0.book Page 5 Wednesday, March 21, 2007 9:50 AM

11-1
11
FBU26000
RENSEIGNEMENTS COMPLÉMENTAIRES

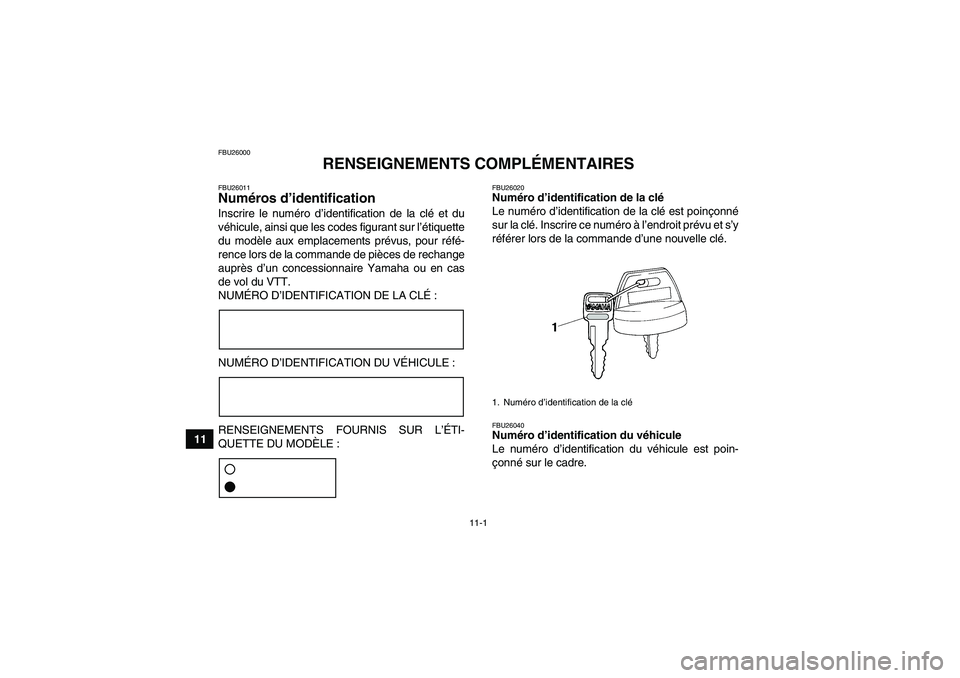

FBU26011Numéros d’identification Inscrire le numéro d’identification de la clé et du
véhicule, ainsi que les codes figurant sur l’étiquette
du modèle aux emplacements prévus, pour réfé-
rence lors de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou en cas
de vol du VTT.
NUMÉRO D’IDENTIFICATION DE LA CLÉ:
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :
FBU26020Numéro d’identification de la clé
Le numéro d’identification de la clé est poinçonné
sur la clé. Inscrire ce numéro à l’endroit prévu et s’y
référer lors de la commande d’une nouvelle clé.FBU26040Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poin-
çonné sur le cadre.1. Numéro d’identification de la clé
U3B462F0.book Page 1 Wednesday, March 21, 2007 9:50 AM

11-2

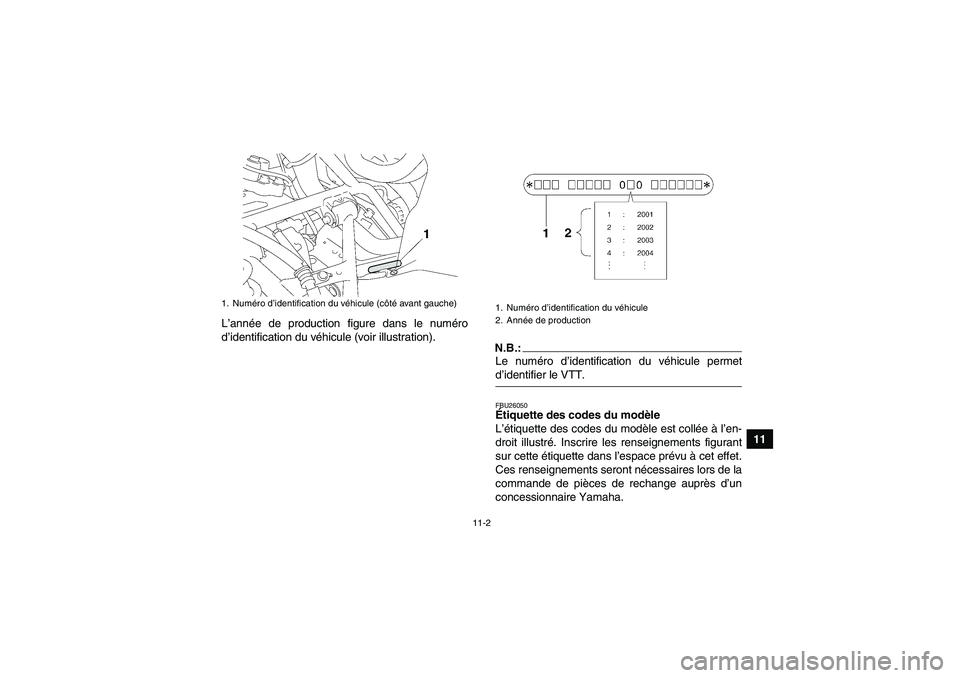

11 L’année de production figure dans le numéro
d’identification du véhicule (voir illustration).
N.B.:Le numéro d’identification du véhicule permetd’identifier le VTT.FBU26050Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.
1. Numéro d’identification du véhicule (côté avant gauche)
1. Numéro d’identification du véhicule
2. Année de production
U3B462F0.book Page 2 Wednesday, March 21, 2007 9:50 AM

11-3
11

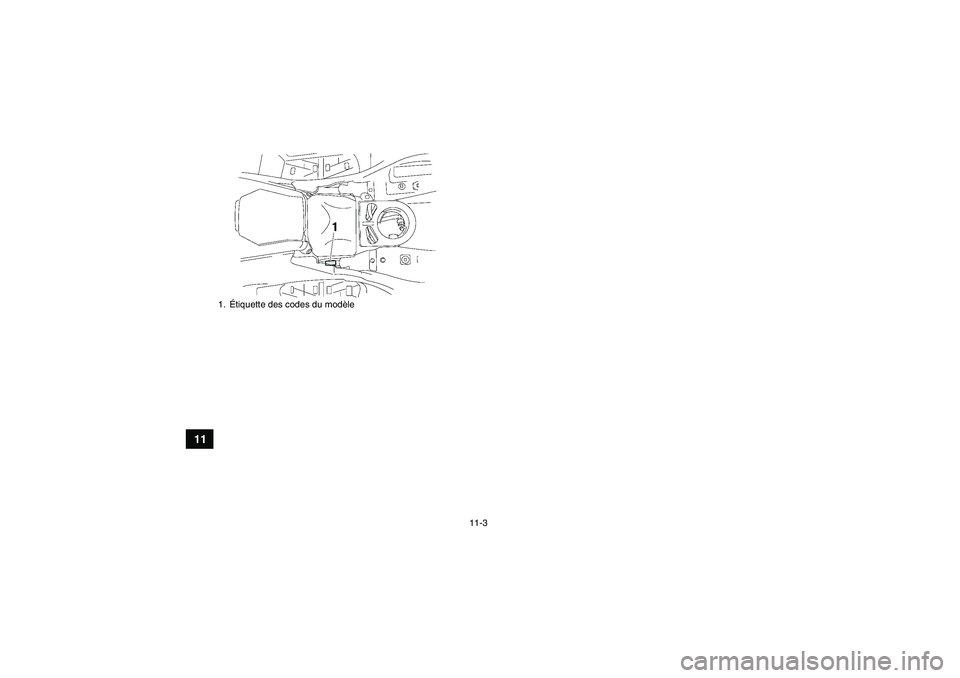

1.Étiquette des codes du modèleU3B462F0.book Page 3 Wednesday, March 21, 2007 9:50 AM

INDEX
AAccessoires et chargement ............................................ 6-7
Accessoires, prise ........................................................ 4-25
Amortisseurs avant et arrière, réglage ......................... 4-24
Avertisseur ..................................................................... 4-9BBarre stabilisatrice, contrôle des bagues ..................... 8-57
Batterie ......................................................................... 8-58
Bougie, contrôle ........................................................... 8-21CCâble des gaz, réglage du jeu ..................................... 8-47
Câbles, contrôle et lubrification .................................... 8-55
Caches, dépose et repose ............................................. 8-9
Calandres, dépose ....................................................... 8-20
Caractéristiques ........................................................... 10-1
Carburant .............................................................. 4-19, 5-4
Clé de contact, numéro d’identification ........................ 11-1
Commodos ..................................................................... 4-8
Commutateur de blocage du différentiel ...................... 4-12
Commutateur du mode de traction .............................. 4-11
Compartiments de rangement ..................................... 4-21
Conduite du VTT ............................................................ 7-1
Contacteur à clé ............................................................. 4-1
Contrôles avant utilisation .............................................. 5-1
Coupe-circuit du moteur ................................................. 4-9
Courroie trapézoïdale, bouchon de vidange du
carter ......................................................................... 8-45
DDémarrage du moteur .................................................... 6-1
Démarreur ...................................................................... 4-9EÉclairage, commutateur général .................................... 4-9
Écran multifonction ........................................................ 4-5
Emplacement des éléments .......................................... 3-1
Emplacement des étiquettes ......................................... 2-1
Entretien du système antipollution, tableau ................... 8-3
Entretiens et graissages, tableau .................................. 8-5
Étiquette des codes du modèle ................................... 11-2FFeu arrière/stop, remplacement d’une ampoule .......... 8-65
Filtre à air, nettoyage de l’élément ............................... 8-39
Frein arrière, contrôle des protections de durite .......... 8-49
Frein arrière, levier et pédale ....................................... 4-17
Frein arrière, réglage de la garde et contrôle de la
hauteur de la pédale .................................................. 8-52
Frein avant, levier ........................................................ 4-16
Freins avant et arrière .................................................... 5-5
Freins avant et arrière, contrôle de la garde du
levier .......................................................................... 8-51
Freins avant et arrière, contrôle des plaquettes .......... 8-48
Freins, changement du liquide ..................................... 8-51
Freins, contrôle du niveau du liquide ........................... 8-49
Fusées arrière, lubrification des pivots ........................ 8-57
Fusibles, remplacement ............................................... 8-60
U3B462F0.book Page 1 Wednesday, March 21, 2007 9:50 AM

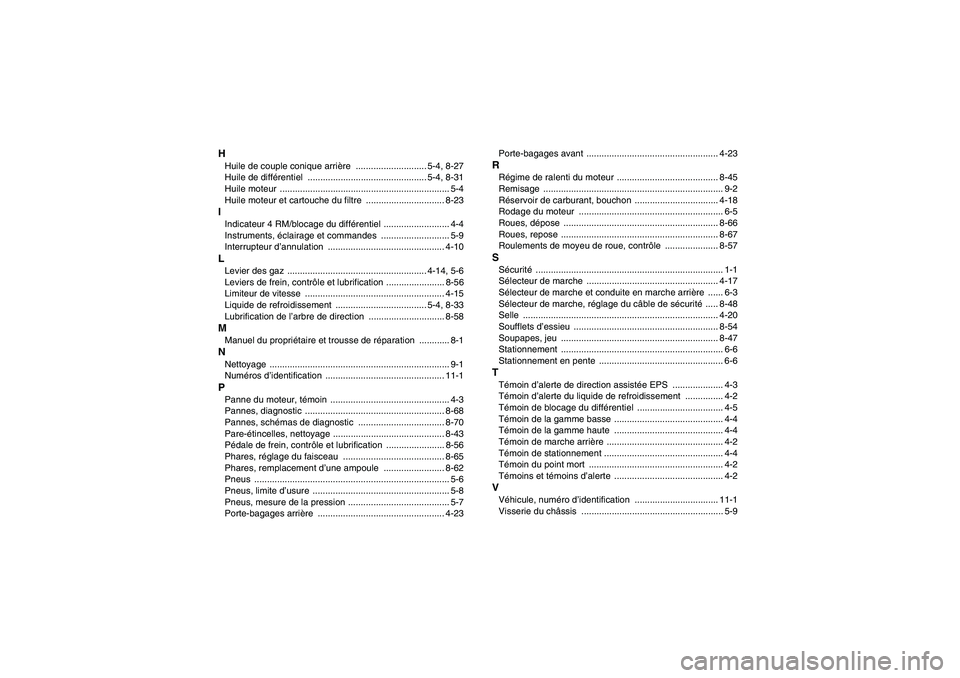

HHuile de couple conique arrière ............................ 5-4, 8-27
Huile de différentiel ............................................... 5-4, 8-31
Huile moteur ................................................................... 5-4
Huile moteur et cartouche du filtre ............................... 8-23IIndicateur 4 RM/blocage du différentiel .......................... 4-4
Instruments, éclairage et commandes ........................... 5-9
Interrupteur d’annulation .............................................. 4-10LLevier des gaz ....................................................... 4-14, 5-6
Leviers de frein, contrôle et lubrification ....................... 8-56
Limiteur de vitesse ....................................................... 4-15
Liquide de refroidissement .................................... 5-4, 8-33
Lubrification de l’arbre de direction .............................. 8-58MManuel du propriétaire et trousse de réparation ............ 8-1NNettoyage ....................................................................... 9-1
Numéros d’identification ............................................... 11-1PPanne du moteur, témoin ............................................... 4-3
Pannes, diagnostic ....................................................... 8-68
Pannes, schémas de diagnostic .................................. 8-70
Pare-étincelles, nettoyage ............................................ 8-43
Pédale de frein, contrôle et lubrification ....................... 8-56
Phares, réglage du faisceau ........................................ 8-65
Phares, remplacement d’une ampoule ........................ 8-62
Pneus ............................................................................. 5-6
Pneus, limite d’usure ...................................................... 5-8
Pneus, mesure de la pression ........................................ 5-7
Porte-bagages arrière .................................................. 4-23Porte-bagages avant .................................................... 4-23
RRégime de ralenti du moteur ........................................ 8-45
Remisage ....................................................................... 9-2
Réservoir de carburant, bouchon ................................. 4-18
Rodage du moteur ......................................................... 6-5
Roues, dépose ............................................................. 8-66
Roues, repose .............................................................. 8-67
Roulements de moyeu de roue, contrôle ..................... 8-57SSécurité .......................................................................... 1-1
Sélecteur de marche .................................................... 4-17
Sélecteur de marche et conduite en marche arrière ...... 6-3
Sélecteur de marche, réglage du câble de sécurité ..... 8-48
Selle ............................................................................. 4-20
Soufflets d’essieu ......................................................... 8-54
Soupapes, jeu .............................................................. 8-47
Stationnement ................................................................ 6-6
Stationnement en pente ................................................. 6-6TTémoin d’alerte de direction assistée EPS .................... 4-3
Témoin d’alerte du liquide de refroidissement ............... 4-2
Témoin de blocage du différentiel .................................. 4-5
Témoin de la gamme basse ........................................... 4-4
Témoin de la gamme haute ........................................... 4-4
Témoin de marche arrière .............................................. 4-2
Témoin de stationnement ............................................... 4-4
Témoin du point mort ..................................................... 4-2
Témoins et témoins d’alerte ........................................... 4-2VVéhicule, numéro d’identification ................................. 11-1
Visserie du châssis ........................................................ 5-9
U3B462F0.book Page 2 Wednesday, March 21, 2007 9:50 AM

U3B462F0.book Page 3 Wednesday, March 21, 2007 9:50 AM

YAMAHA MOTOR CO., LTD.
IMPRIMÉ SUR PAPIER RECYCLÉIMPRIMÉ AU JAPON
2007.04-1.5×1 CR
(F)
U3B462F0.book Page 1 Wednesday, March 21, 2007 9:50 AM
