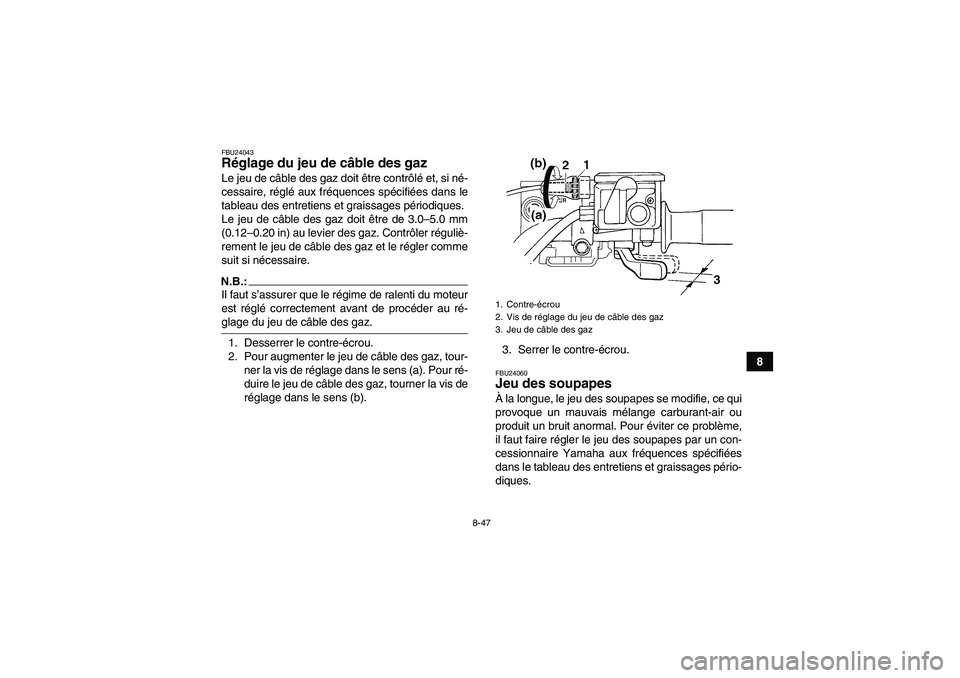

FBU24043Réglage du jeu de câble des gaz Le jeu de câble des gaz doit être contrôlé et, si né-
cessaire, réglé aux fréquences spécifiées dans le
tableau des entretiens et graissages périodiques.
Le jeu de câble des gaz doit être de 3.0–5.0 mm
(0.12–0.20 in) au levier des gaz. Contrôler réguliè-
rement le jeu de câble des gaz et le régler comme
suit si nécessaire.N.B.:Il faut s’assurer que le régime de ralenti du moteur
est réglé correctement avant de procéder au ré-glage du jeu de câble des gaz.
1. Desserrer le contre-écrou.
2. Pour augmenter le jeu de câble des gaz, tour-
ner la vis de réglage dans le sens (a). Pour ré-
duire le jeu de câble des gaz, tourner la vis de
réglage dans le sens (b).3. Serrer le contre-écrou.
FBU24060Jeu des soupapes À la longue, le jeu des soupapes se modifie, ce qui
provoque un mauvais mélange carburant-air ou
produit un bruit anormal. Pour éviter ce problème,
il faut faire régler le jeu des soupapes par un con-
cessionnaire Yamaha aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.1. Contre-écrou
2. Vis de réglage du jeu de câble des gaz
3. Jeu de câble des gaz
U3B462F0.book Page 47 Wednesday, March 21, 2007 9:50 AM

8-48
8

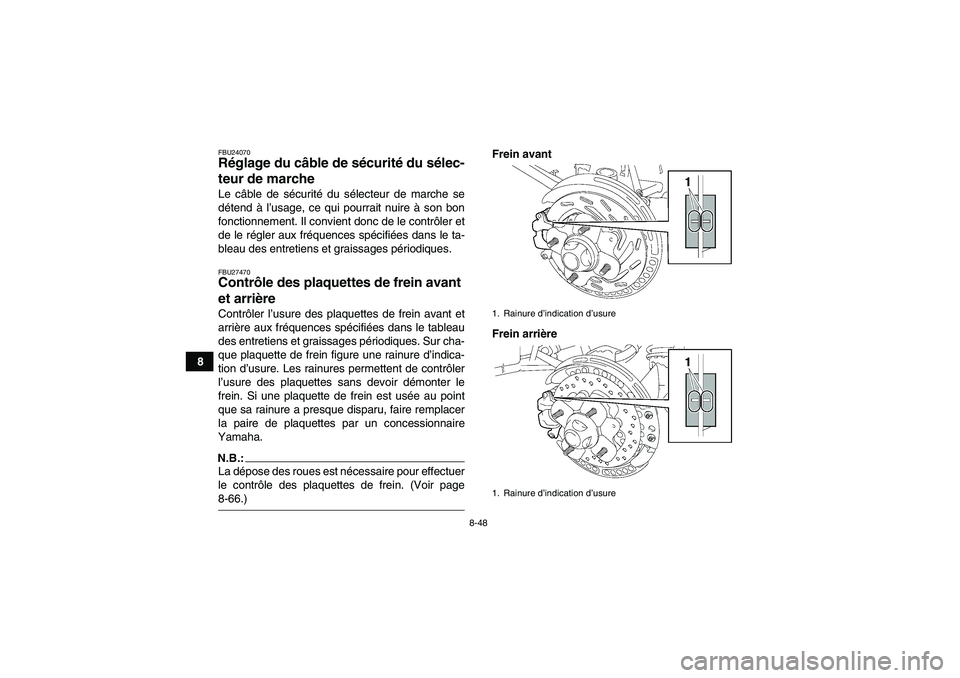

FBU24070Réglage du câble de sécurité du sélec-
teur de marche Le câble de sécurité du sélecteur de marche se
détend à l’usage, ce qui pourrait nuire à son bon
fonctionnement. Il convient donc de le contrôler et
de le régler aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodiques.FBU27470Contrôle des plaquettes de frein avant
et arrière Contrôler l’usure des plaquettes de frein avant et
arrière aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques. Sur cha-
que plaquette de frein figure une rainure d’indica-
tion d’usure. Les rainures permettent de contrôler
l’usure des plaquettes sans devoir démonter le
frein. Si une plaquette de frein est usée au point
que sa rainure a presque disparu, faire remplacer
la paire de plaquettes par un concessionnaire
Yamaha.N.B.:La dépose des roues est nécessaire pour effectuer
le contrôle des plaquettes de frein. (Voir page8-66.)Frein avant
Frein arrière
1. Rainure d’indication d’usure
1. Rainure d’indication d’usure
U3B462F0.book Page 48 Wednesday, March 21, 2007 9:50 AM

8-49
8

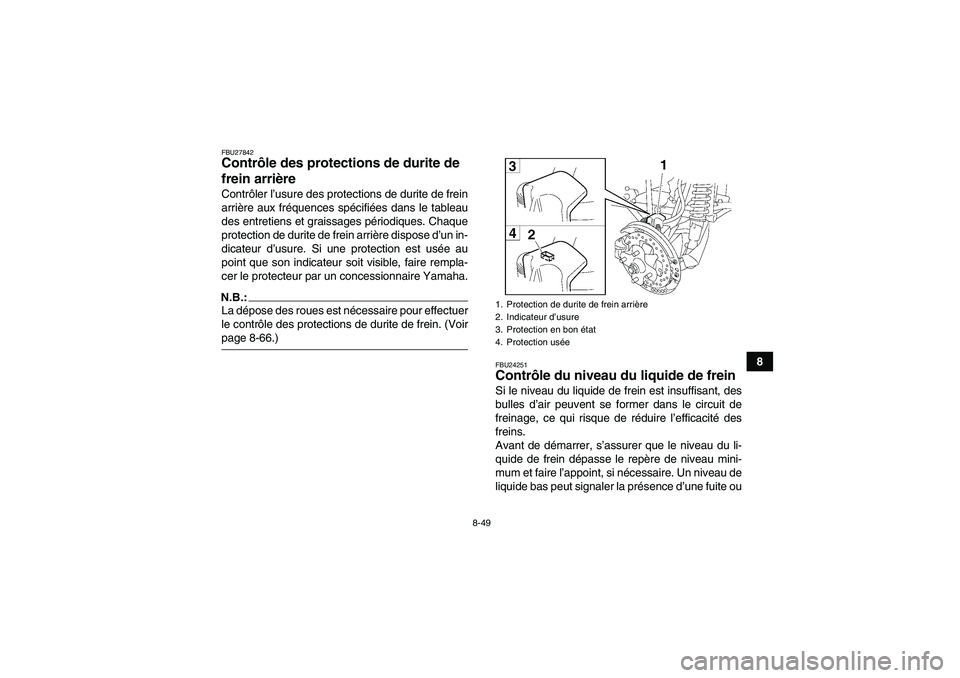

FBU27842Contrôle des protections de durite de
frein arrière Contrôler l’usure des protections de durite de frein
arrière aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques. Chaque
protection de durite de frein arrière dispose d’un in-
dicateur d’usure. Si une protection est usée au
point que son indicateur soit visible, faire rempla-
cer le protecteur par un concessionnaire Yamaha.N.B.:La dépose des roues est nécessaire pour effectuer
le contrôle des protections de durite de frein. (Voirpage 8-66.)
FBU24251Contrôle du niveau du liquide de frein Si le niveau du liquide de frein est insuffisant, des
bulles d’air peuvent se former dans le circuit de
freinage, ce qui risque de réduire l’efficacité des
freins.
Avant de démarrer, s’assurer que le niveau du li-
quide de frein dépasse le repère de niveau mini-
mum et faire l’appoint, si nécessaire. Un niveau de
liquide bas peut signaler la présence d’une fuite ou1. Protection de durite de frein arrière
2. Indicateur d’usure
3. Protection en bon état
4. Protection usée
U3B462F0.book Page 49 Wednesday, March 21, 2007 9:50 AM

8-50
8l’usure des plaquettes. Si le niveau du liquide est
bas, il faut contrôler l’usure des plaquettes et
l’étanchéité du circuit de freinage.

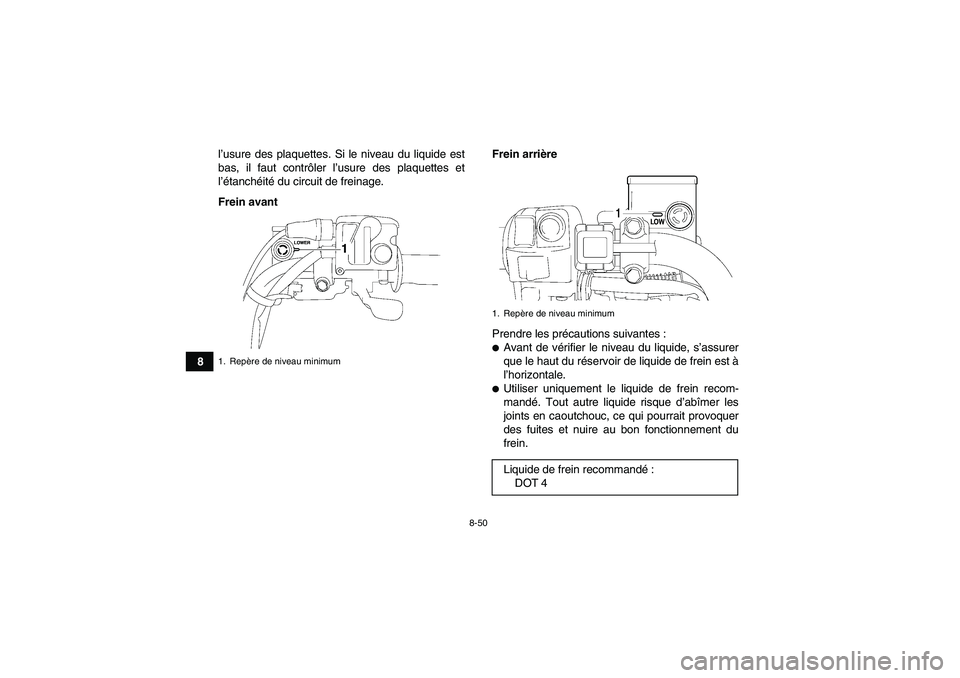

Frein avantFrein arrière
Prendre les précautions suivantes :

Avant de vérifier le niveau du liquide, s’assurer
que le haut du réservoir de liquide de frein est à
l’horizontale.
Utiliser uniquement le liquide de frein recom-
mandé. Tout autre liquide risque d’abîmer les
joints en caoutchouc, ce qui pourrait provoquer
des fuites et nuire au bon fonctionnement du
frein.
1. Repère de niveau minimum
1. Repère de niveau minimumLiquide de frein recommandé:
DOT 4
U3B462F0.book Page 50 Wednesday, March 21, 2007 9:50 AM

8-51
8

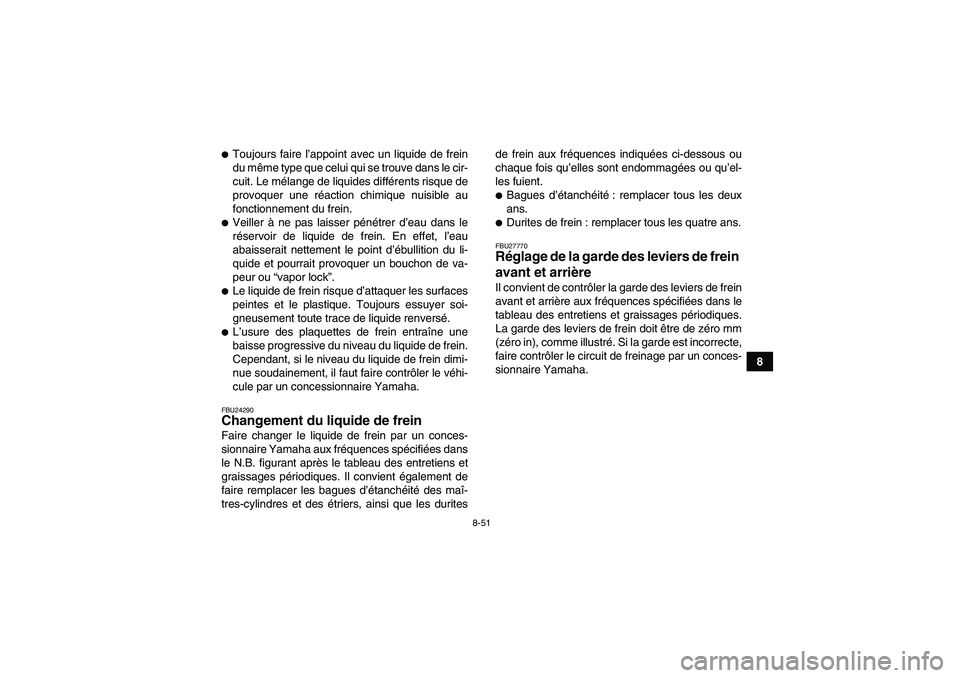

Toujours faire l’appoint avec un liquide de frein
du même type que celui qui se trouve dans le cir-
cuit. Le mélange de liquides différents risque de
provoquer une réaction chimique nuisible au
fonctionnement du frein.
Veiller à ne pas laisser pénétrer d’eau dans le
réservoir de liquide de frein. En effet, l’eau
abaisserait nettement le point d’ébullition du li-
quide et pourrait provoquer un bouchon de va-
peur ou “vapor lock”.
Le liquide de frein risque d’attaquer les surfaces
peintes et le plastique. Toujours essuyer soi-
gneusement toute trace de liquide renversé.
L’usure des plaquettes de frein entraîne une
baisse progressive du niveau du liquide de frein.
Cependant, si le niveau du liquide de frein dimi-
nue soudainement, il faut faire contrôler le véhi-
cule par un concessionnaire Yamaha.FBU24290Changement du liquide de frein Faire changer le liquide de frein par un conces-
sionnaire Yamaha aux fréquences spécifiées dans
le N.B. figurant après le tableau des entretiens et
graissages périodiques. Il convient également de
faire remplacer les bagues d’étanchéité des maî-
tres-cylindres et des étriers, ainsi que les duritesde frein aux fréquences indiquées ci-dessous ou
chaque fois qu’elles sont endommagées ou qu’el-
les fuient.

Bagues d’étanchéité: remplacer tous les deux
ans.
Durites de frein : remplacer tous les quatre ans.FBU27770Réglage de la garde des leviers de frein
avant et arrière Il convient de contrôler la garde des leviers de frein
avant et arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages périodiques.
La garde des leviers de frein doit être de zéro mm
(zéro in), comme illustré. Si la garde est incorrecte,
faire contrôler le circuit de freinage par un conces-
sionnaire Yamaha.
U3B462F0.book Page 51 Wednesday, March 21, 2007 9:50 AM

8-52

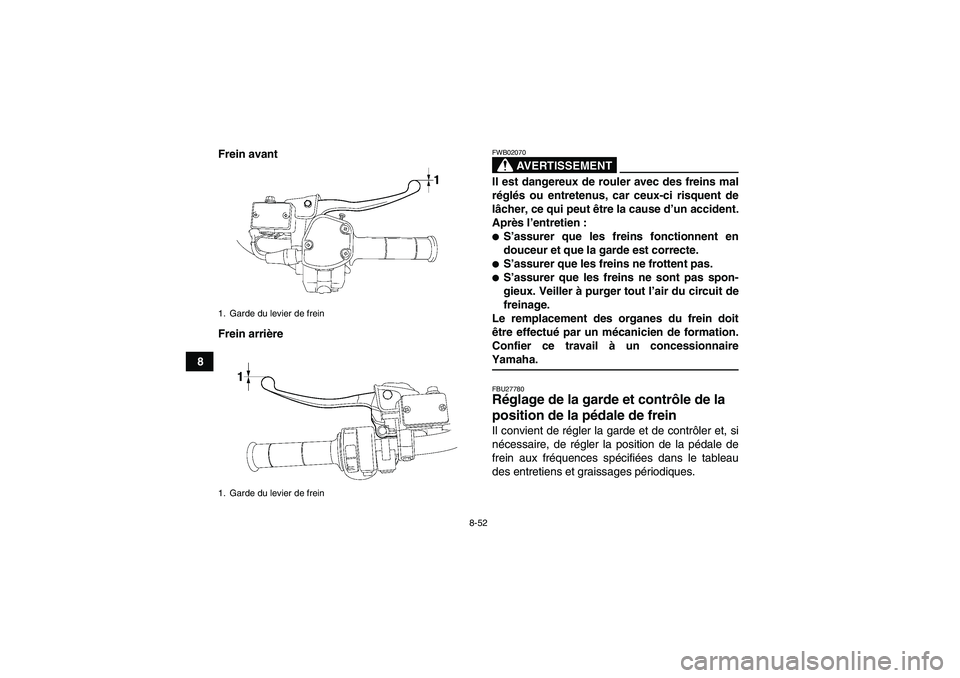

8Frein avant
Frein arrière
AVERTISSEMENT
FWB02070Il est dangereux de rouler avec des freins mal
réglés ou entretenus, car ceux-ci risquent de
lâcher, ce qui peut être la cause d’un accident.
Après l’entretien :
S’assurer que les freins fonctionnent en
douceur et que la garde est correcte.
S’assurer que les freins ne frottent pas.
S’assurer que les freins ne sont pas spon-
gieux. Veiller à purger tout l’air du circuit de
freinage.
Le remplacement des organes du frein doit
être effectué par un mécanicien de formation.
Confier ce travail à un concessionnaire
Yamaha.FBU27780Réglage de la garde et contrôle de la
position de la pédale de frein Il convient de régler la garde et de contrôler et, si
nécessaire, de régler la position de la pédale de
frein aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
1. Garde du levier de frein
1. Garde du levier de freinU3B462F0.book Page 52 Wednesday, March 21, 2007 9:50 AM

8-53
8
N.B.:
Toujours veiller à effectuer l’entretien complet et
à respecter l’ordre de réglage suivant.
Il convient de contrôler l’usure des plaquettes de
frein arrière avant de procéder au réglage de la
garde et au contrôle de la position de la pédalede frein.

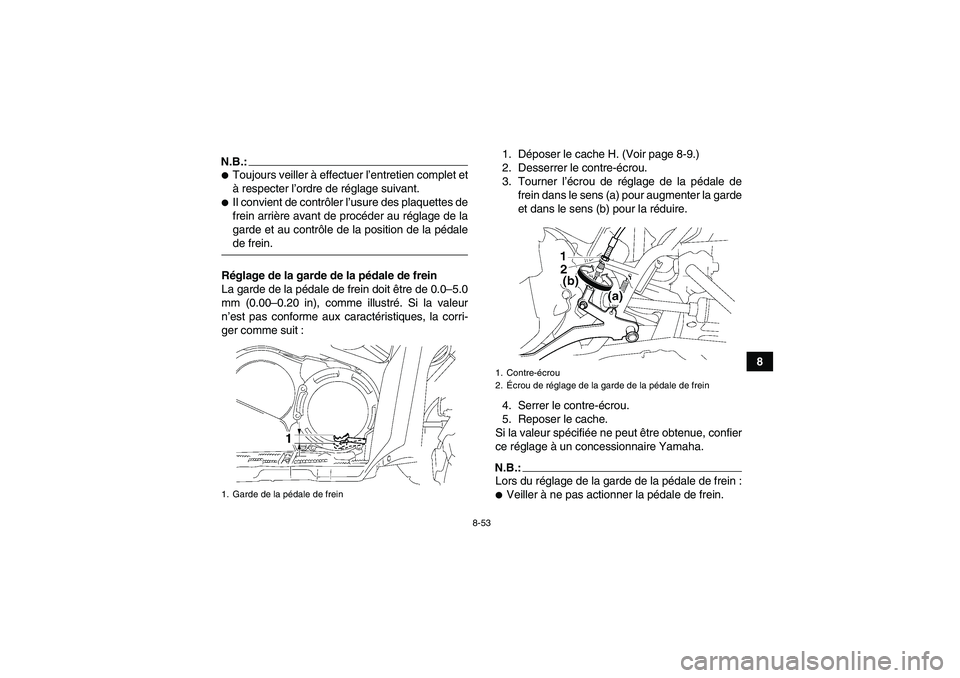

Réglage de la garde de la pédale de frein
La garde de la pédale de frein doit être de 0.0–5.0
mm (0.00–0.20 in), comme illustré. Si la valeur
n’est pas conforme aux caractéristiques, la corri-
ger comme suit :1. Déposer le cache H. (Voir page 8-9.)
2. Desserrer le contre-écrou.
3. Tourner l’écrou de réglage de la pédale de
frein dans le sens (a) pour augmenter la garde
et dans le sens (b) pour la réduire.
4. Serrer le contre-écrou.
5. Reposer le cache.
Si la valeur spécifiée ne peut être obtenue, confier
ce réglage à un concessionnaire Yamaha.
N.B.:Lors du réglage de la garde de la pédale de frein :
Veiller à ne pas actionner la pédale de frein.
1. Garde de la pédale de frein
1. Contre-écrou
2.Écrou de réglage de la garde de la pédale de frein
U3B462F0.book Page 53 Wednesday, March 21, 2007 9:50 AM

8-54
8

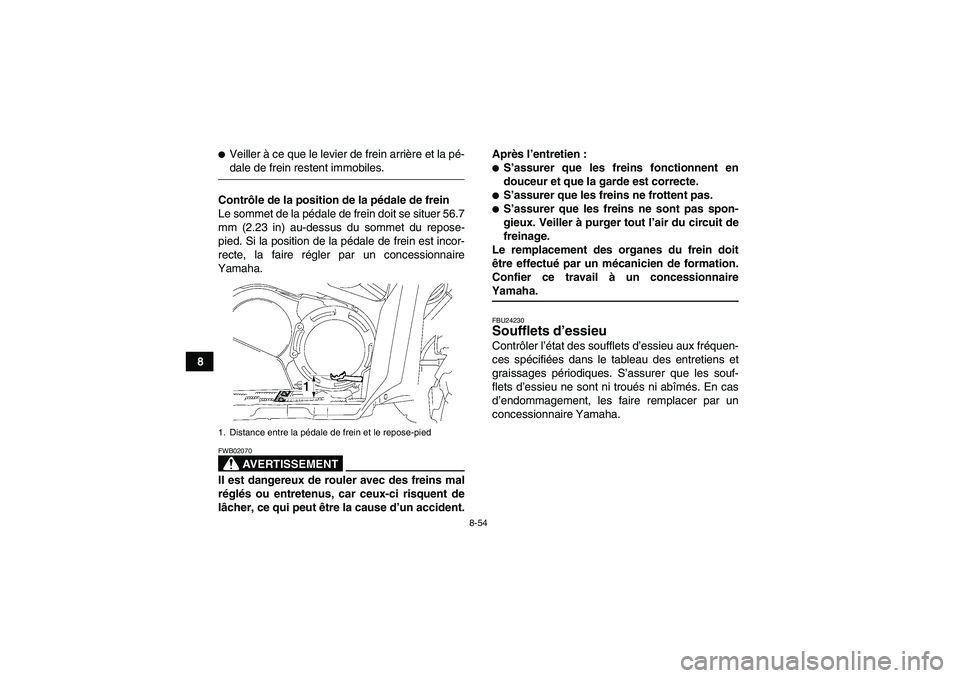

Veiller à ce que le levier de frein arrière et la pé-dale de frein restent immobiles.
Contrôle de la position de la pédale de frein
Le sommet de la pédale de frein doit se situer 56.7
mm (2.23 in) au-dessus du sommet du repose-
pied. Si la position de la pédale de frein est incor-
recte, la faire régler par un concessionnaire
Yamaha.
AVERTISSEMENT
FWB02070Il est dangereux de rouler avec des freins mal
réglés ou entretenus, car ceux-ci risquent de
lâcher, ce qui peut être la cause d’un accident.Après l’entretien :

S’assurer que les freins fonctionnent en
douceur et que la garde est correcte.
S’assurer que les freins ne frottent pas.
S’assurer que les freins ne sont pas spon-
gieux. Veiller à purger tout l’air du circuit de
freinage.
Le remplacement des organes du frein doit
être effectué par un mécanicien de formation.
Confier ce travail à un concessionnaire

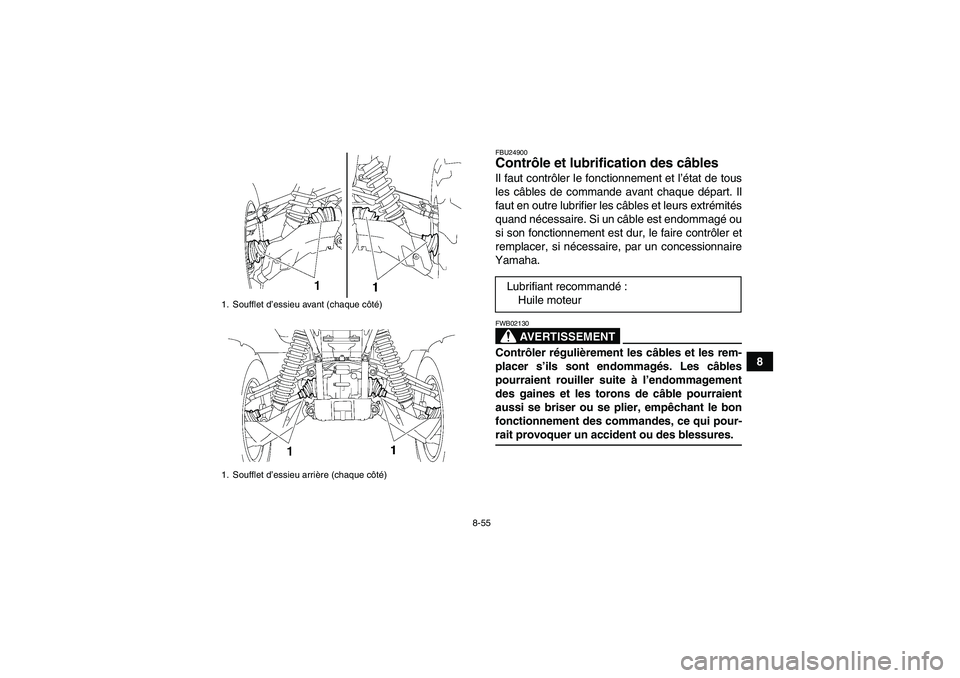

Yamaha.FBU24230Soufflets d’essieu Contrôler l’état des soufflets d’essieu aux fréquen-
ces spécifiées dans le tableau des entretiens et
graissages périodiques. S’assurer que les souf-
flets d’essieu ne sont ni troués ni abîmés. En cas
d’endommagement, les faire remplacer par un
concessionnaire Yamaha.
1. Distance entre la pédale de frein et le repose-piedU3B462F0.book Page 54 Wednesday, March 21, 2007 9:50 AM

8-55
8
FBU24900Contrôle et lubrification des câbles Il faut contrôler le fonctionnement et l’état de tous
les câbles de commande avant chaque départ. Il
faut en outre lubrifier les câbles et leurs extrémités
quand nécessaire. Si un câble est endommagé ou
si son fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un concessionnaire
Yamaha.
AVERTISSEMENT
FWB02130Contrôler régulièrement les câbles et les rem-
placer s’ils sont endommagés. Les câbles
pourraient rouiller suite à l’endommagement
des gaines et les torons de câble pourraient
aussi se briser ou se plier, empêchant le bon
fonctionnement des commandes, ce qui pour-rait provoquer un accident ou des blessures.
1. Soufflet d’essieu avant (chaque côté)
1. Soufflet d’essieu arrière (chaque côté)
Lubrifiant recommandé:
Huile moteur
U3B462F0.book Page 55 Wednesday, March 21, 2007 9:50 AM

8-56
8

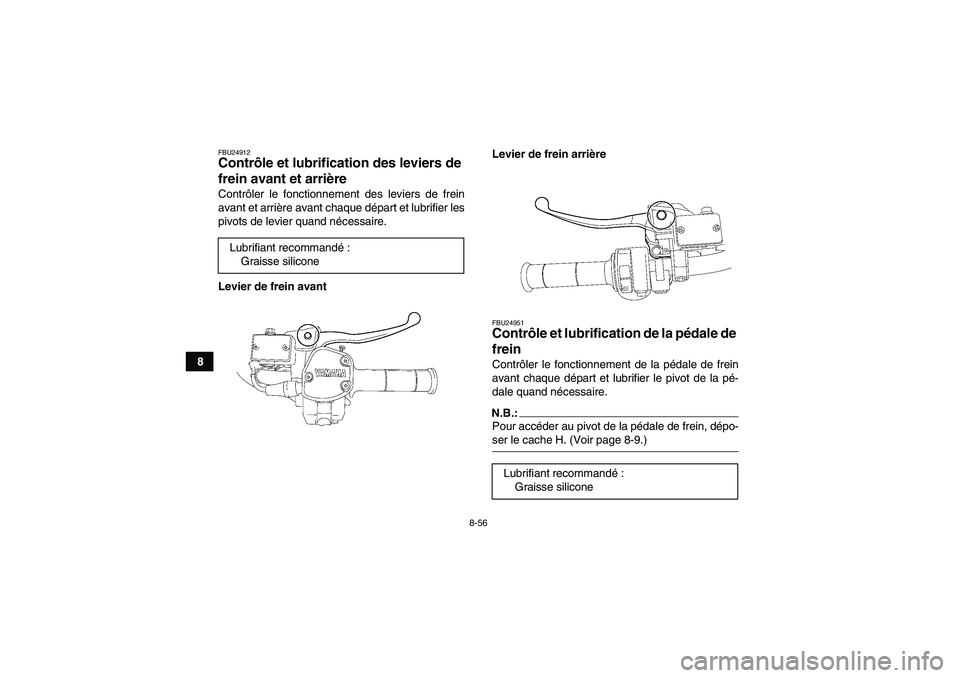

FBU24912Contrôle et lubrification des leviers de
frein avant et arrière Contrôler le fonctionnement des leviers de frein
avant et arrière avant chaque départ et lubrifier les
pivots de levier quand nécessaire.
Levier de frein avantLevier de frein arrière
FBU24951Contrôle et lubrification de la pédale de
frein Contrôler le fonctionnement de la pédale de frein
avant chaque départ et lubrifier le pivot de la pé-
dale quand nécessaire.N.B.:Pour accéder au pivot de la pédale de frein, dépo-ser le cache H. (Voir page 8-9.) Lubrifiant recommandé:
Graisse siliconeLubrifiant recommandé:
Graisse silicone
