4-22

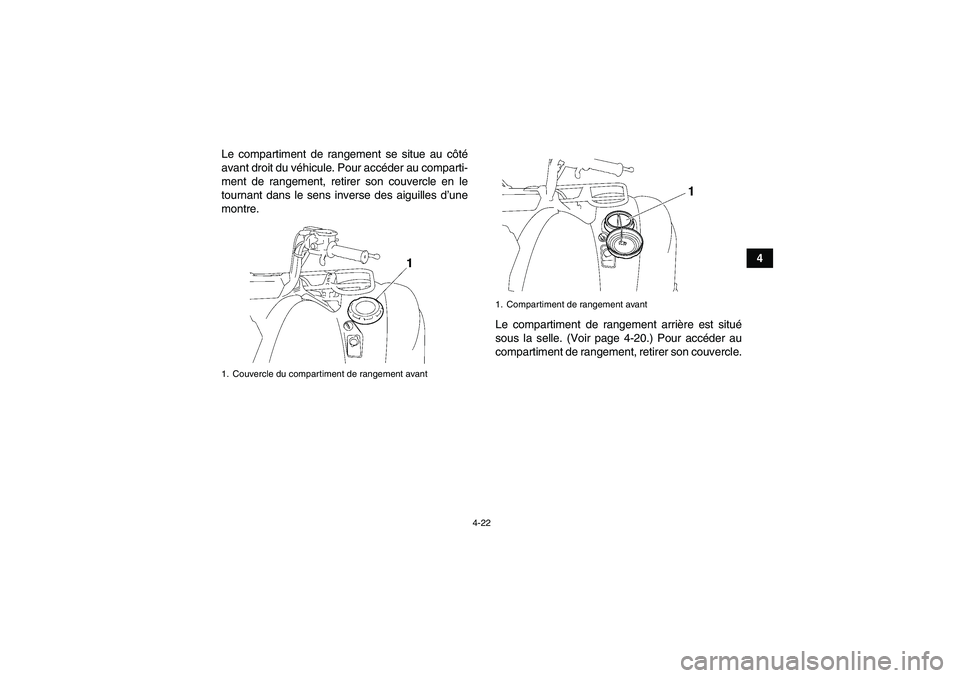

4 Le compartiment de rangement se situe au côté
avant droit du véhicule. Pour accéder au comparti-
ment de rangement, retirer son couvercle en le
tournant dans le sens inverse des aiguilles d’une
montre.
Le compartiment de rangement arrière est situé
sous la selle. (Voir page 4-20.) Pour accéder au
compartiment de rangement, retirer son couvercle.
1. Couvercle du compartiment de rangement avant
1. Compartiment de rangement avant
U43P62F0.book Page 22 Tuesday, February 17, 2009 10:58 AM

4-23

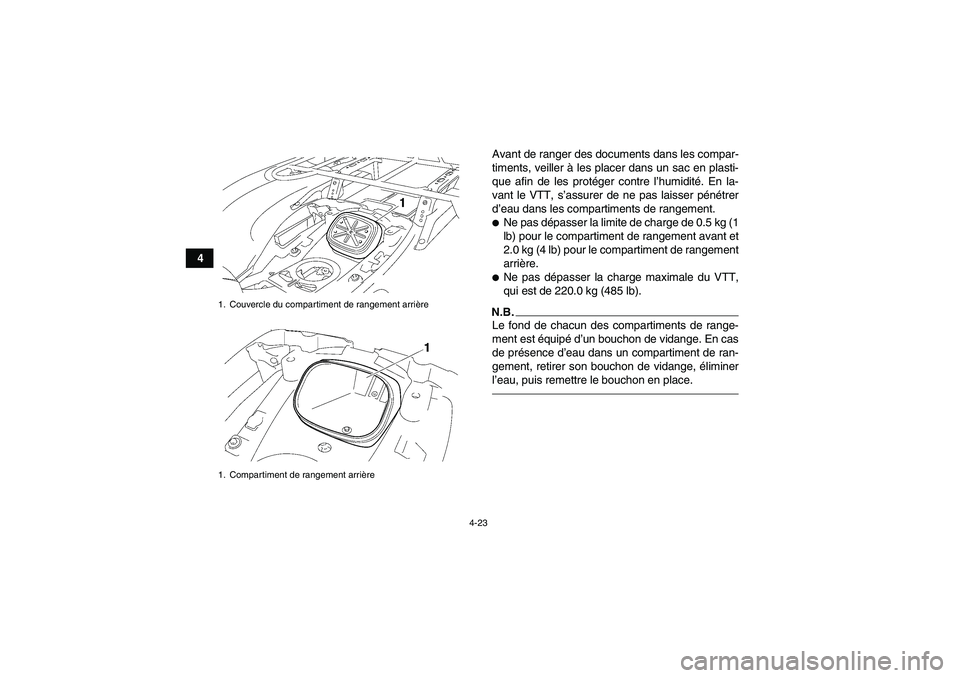

4Avant de ranger des documents dans les compar-
timents, veiller à les placer dans un sac en plasti-
que afin de les protéger contre l’humidité. En la-
vant le VTT, s’assurer de ne pas laisser pénétrer
d’eau dans les compartiments de rangement.

Ne pas dépasser la limite de charge de 0.5 kg (1
lb) pour le compartiment de rangement avant et
2.0 kg (4 lb) pour le compartiment de rangement
arrière.
Ne pas dépasser la charge maximale du VTT,
qui est de 220.0 kg (485 lb).
N.B.Le fond de chacun des compartiments de range-
ment est équipé d’un bouchon de vidange. En cas
de présence d’eau dans un compartiment de ran-
gement, retirer son bouchon de vidange, éliminer
l’eau, puis remettre le bouchon en place.
1. Couvercle du compartiment de rangement arrière
1. Compartiment de rangement arrièreU43P62F0.book Page 23 Tuesday, February 17, 2009 10:58 AM

4-24
4

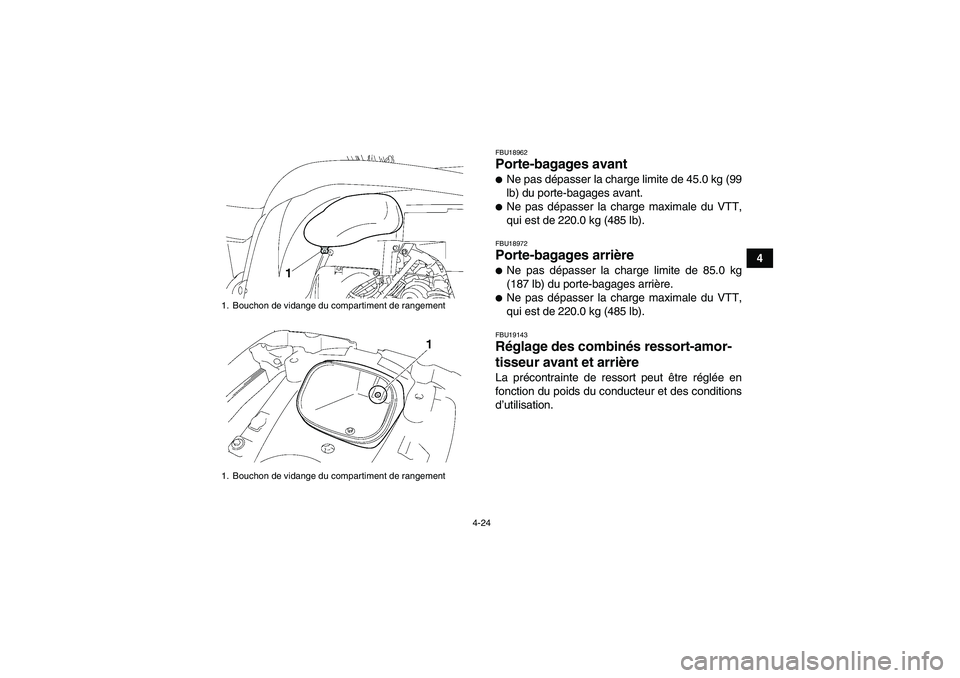

FBU18962Porte-bagages avant
Ne pas dépasser la charge limite de 45.0 kg (99
lb) du porte-bagages avant.
Ne pas dépasser la charge maximale du VTT,
qui est de 220.0 kg (485 lb).FBU18972Porte-bagages arrière
Ne pas dépasser la charge limite de 85.0 kg
(187 lb) du porte-bagages arrière.
Ne pas dépasser la charge maximale du VTT,
qui est de 220.0 kg (485 lb).FBU19143Réglage des combinés ressort-amor-
tisseur avant et arrière La précontrainte de ressort peut être réglée en
fonction du poids du conducteur et des conditions
d’utilisation.
1. Bouchon de vidange du compartiment de rangement
1. Bouchon de vidange du compartiment de rangementU43P62F0.book Page 24 Tuesday, February 17, 2009 10:58 AM

4-25
4
AVERTISSEMENT
FWB00400Toujours régler les combinés ressort-amortis-
seur gauche et droit à la même position. Un ré-
glage inégal risque d’entraîner une perte de la
maniabilité et de l’équilibre du véhicule, ce qui
pourrait être à l’origine d’un accident.Régler la précontrainte de ressort en procédant
comme suit.
Tourner la bague de réglage de la précontrainte du
ressort dans le sens (a) pour augmenter la précon-
trainte de ressort et donc durcir la suspension, et
dans le sens (b) afin de réduire la précontrainte de
ressort et d’assouplir la suspension.
N.B.Effectuer ce réglage à l’aide d’une clé spéciale,
disponible chez les concessionnaires Yamaha.1. Bague de réglage de la précontrainte de ressort
2. Indicateur de position
U43P62F0.book Page 25 Tuesday, February 17, 2009 10:58 AM

4-26
4

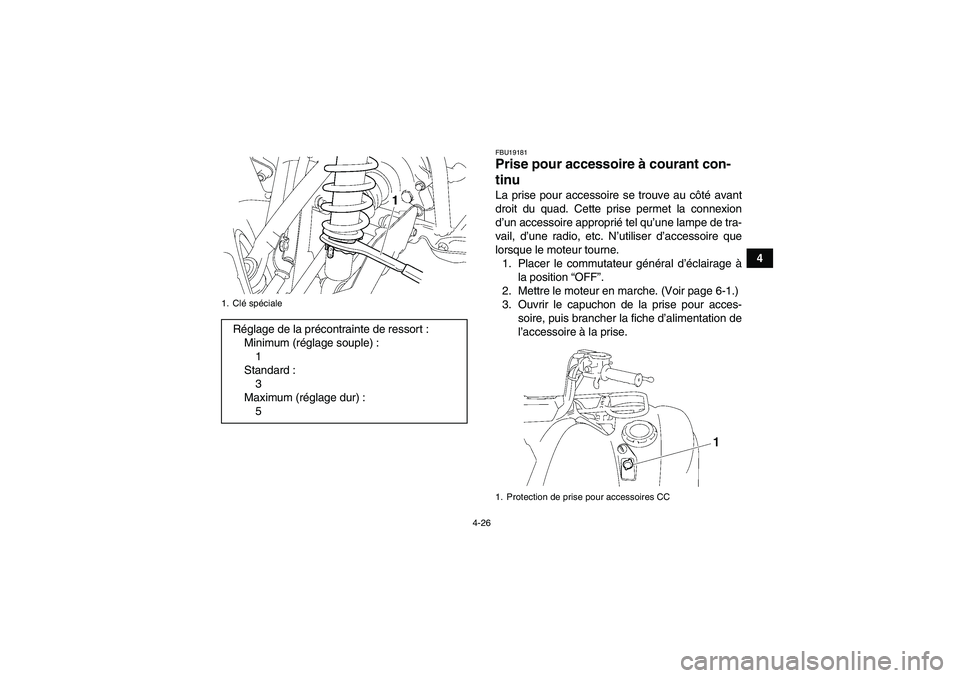

FBU19181Prise pour accessoire à courant con-
tinu La prise pour accessoire se trouve au côté avant
droit du quad. Cette prise permet la connexion
d’un accessoire approprié tel qu’une lampe de tra-
vail, d’une radio, etc. N’utiliser d’accessoire que
lorsque le moteur tourne.
1. Placer le commutateur général d’éclairage à
la position “OFF”.
2. Mettre le moteur en marche. (Voir page 6-1.)
3. Ouvrir le capuchon de la prise pour acces-
soire, puis brancher la fiche d’alimentation de
l’accessoire à la prise.
1. Clé spécialeRéglage de la précontrainte de ressort :
Minimum (réglage souple) :
1
Standard :
3
Maximum (réglage dur) :
5
1. Protection de prise pour accessoires CC
U43P62F0.book Page 26 Tuesday, February 17, 2009 10:58 AM

4-27
4

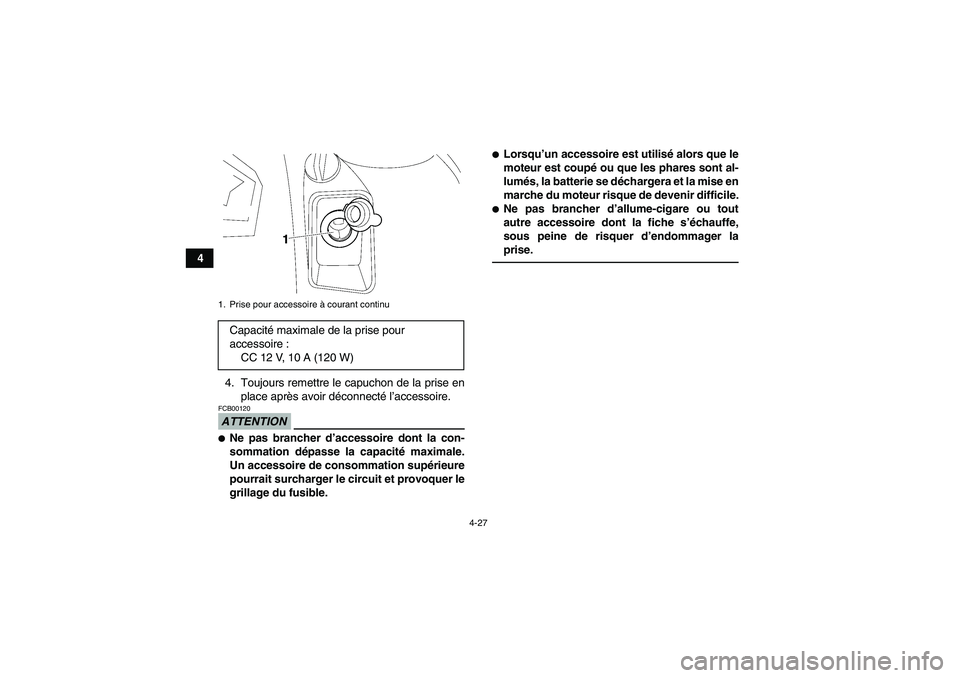

4. Toujours remettre le capuchon de la prise en
place après avoir déconnecté l’accessoire.
ATTENTIONFCB00120
Ne pas brancher d’accessoire dont la con-
sommation dépasse la capacité maximale.
Un accessoire de consommation supérieure
pourrait surcharger le circuit et provoquer le
grillage du fusible.

Lorsqu’un accessoire est utilisé alors que le
moteur est coupé ou que les phares sont al-
lumés, la batterie se déchargera et la mise en
marche du moteur risque de devenir difficile.
Ne pas brancher d’allume-cigare ou tout
autre accessoire dont la fiche s’échauffe,
sous peine de risquer d’endommager la
prise.
1. Prise pour accessoire à courant continuCapacité maximale de la prise pour
accessoire :
CC 12 V, 10 A (120 W)
U43P62F0.book Page 27 Tuesday, February 17, 2009 10:58 AM

5-1
5
FBU19201
CONTRÔLES AVANT UTILISATION
FBU19224Effectuer les contrôles avant chaque départ afin de s’assurer que le VTT peut être utilisé en toute sécurité.
Toujours respecter les procédés et intervalles de contrôle et d’entretien mentionnés dans ce manuel.
AVERTISSEMENT
FWB00481L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou
d’endommagement. Ne pas conduire le véhicule en cas de détection d’un problème. Si le problème
ne peut être résolu en suivant les procédés repris dans ce manuel, faire contrôler le véhicule par un
concessionnaire Yamaha.Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTS TRAVAUX À EFFECTUER PAGES
CarburantContrôler le niveau de carburant dans le réservoir et, si nécessaire,
ajouter du carburant du type recommandé.
S’assurer de l’absence de fuite au niveau des durites d’alimenta-
tion. Corriger si nécessaire.4-18, 5-4
Huile moteurContrôler le niveau d’huile dans le moteur, et si nécessaire, ajouter
de l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire.5-4, 8-23
Huile de couple conique
arrièreS’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire. 5-4, 8-27
Huile de différentielS’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire. 5-4, 8-30
U43P62F0.book Page 1 Tuesday, February 17, 2009 10:58 AM

5-2
5
Liquide de refroidisse-
mentContrôler le niveau du liquide de refroidissement dans le vase d’ex-
pansion et, si nécessaire, ajouter du liquide du type recommandé
jusqu’au niveau spécifié.
Contrôler le circuit de refroidissement et s’assurer de l’absence de
toute fuite. Corriger si nécessaire.5-4, 8-32
Frein avantContrôler le fonctionnement. Si mou ou spongieux, faire purger le
circuit hydraulique par un concessionnaire Yamaha.
Contrôler l’usure des plaquettes de frein et les remplacer si néces-
saire.
Contrôler le niveau du liquide de frein dans le réservoir et, si néces-
saire, ajouter du liquide du type recommandé jusqu’au niveau spé-
cifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute
fuite. Corriger si nécessaire.5-4, 8-46, 8-47, 8-49
Frein arrièreContrôler le fonctionnement. Si mou ou spongieux, faire purger le
circuit hydraulique par un concessionnaire Yamaha.
Contrôler la garde de la pédale et la régler si nécessaire.
Contrôler l’usure des plaquettes de frein et les remplacer si néces-
saire.
Contrôler le niveau du liquide de frein dans le réservoir et, si néces-
saire, ajouter du liquide du type recommandé jusqu’au niveau spé-
cifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute
fuite. Corriger si nécessaire.5-4, 8-46, 8-47, 8-49,
8-50
Levier des gazS’assurer du fonctionnement en douceur. Lubrifier le câble et le lo-
gement du levier si nécessaire.
Contrôler le jeu de câble et le régler si nécessaire.5-5, 8-44
Câbles de commandeS’assurer du fonctionnement en douceur. Lubrifier si nécessaire. 8-53
Roues et pneusContrôler l’état des roues et remplacer si endommagées.
Contrôler l’état des pneus et la profondeur des sculptures. Rempla-
cer si nécessaire.
Contrôler la pression de gonflage. Corriger si nécessaire.5-5 ÉLÉMENTS TRAVAUX À EFFECTUER PAGESU43P62F0.book Page 2 Tuesday, February 17, 2009 10:58 AM

5-3
5
Pédale de frein S’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots.8-54
Leviers de freinS’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots.8-53
Soufflets d’essieuS’assurer de l’absence de craquelures ou autre endommagement
et remplacer si nécessaire.8-52
Visserie du châssisS’assurer que tous les écrous et vis sont correctement serrés. 5-8
Instruments, éclairage et
commandesContrôler le fonctionnement et corriger si nécessaire. 5-8 ÉLÉMENTS TRAVAUX À EFFECTUER PAGES
U43P62F0.book Page 3 Tuesday, February 17, 2009 10:58 AM

5-4
5

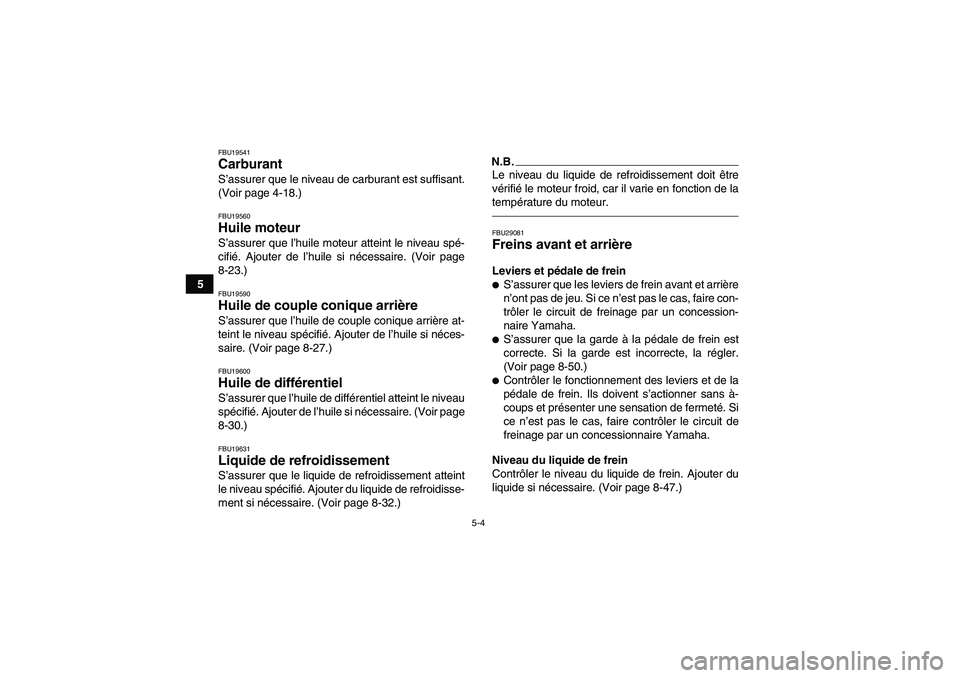

FBU19541Carburant S’assurer que le niveau de carburant est suffisant.
(Voir page 4-18.)FBU19560Huile moteur S’assurer que l’huile moteur atteint le niveau spé-
cifié. Ajouter de l’huile si nécessaire. (Voir page
8-23.)FBU19590Huile de couple conique arrière S’assurer que l’huile de couple conique arrière at-
teint le niveau spécifié. Ajouter de l’huile si néces-
saire. (Voir page 8-27.)FBU19600Huile de différentiel S’assurer que l’huile de différentiel atteint le niveau
spécifié. Ajouter de l’huile si nécessaire. (Voir page
8-30.)FBU19631Liquide de refroidissement S’assurer que le liquide de refroidissement atteint
le niveau spécifié. Ajouter du liquide de refroidisse-
ment si nécessaire. (Voir page 8-32.)
N.B.Le niveau du liquide de refroidissement doit être
vérifié le moteur froid, car il varie en fonction de la
température du moteur.FBU29081Freins avant et arrière Leviers et pédale de frein
S’assurer que les leviers de frein avant et arrière
n’ont pas de jeu. Si ce n’est pas le cas, faire con-
trôler le circuit de freinage par un concession-
naire Yamaha.
S’assurer que la garde à la pédale de frein est
correcte. Si la garde est incorrecte, la régler.
(Voir page 8-50.)
Contrôler le fonctionnement des leviers et de la
pédale de frein. Ils doivent s’actionner sans à-
coups et présenter une sensation de fermeté. Si
ce n’est pas le cas, faire contrôler le circuit de
freinage par un concessionnaire Yamaha.
Niveau du liquide de frein
Contrôler le niveau du liquide de frein. Ajouter du
liquide si nécessaire. (Voir page 8-47.)
