8-34
8 8. Compruebe si la caja del diferencial pierde
aceite. Si pierde aceite averigüe la causa.

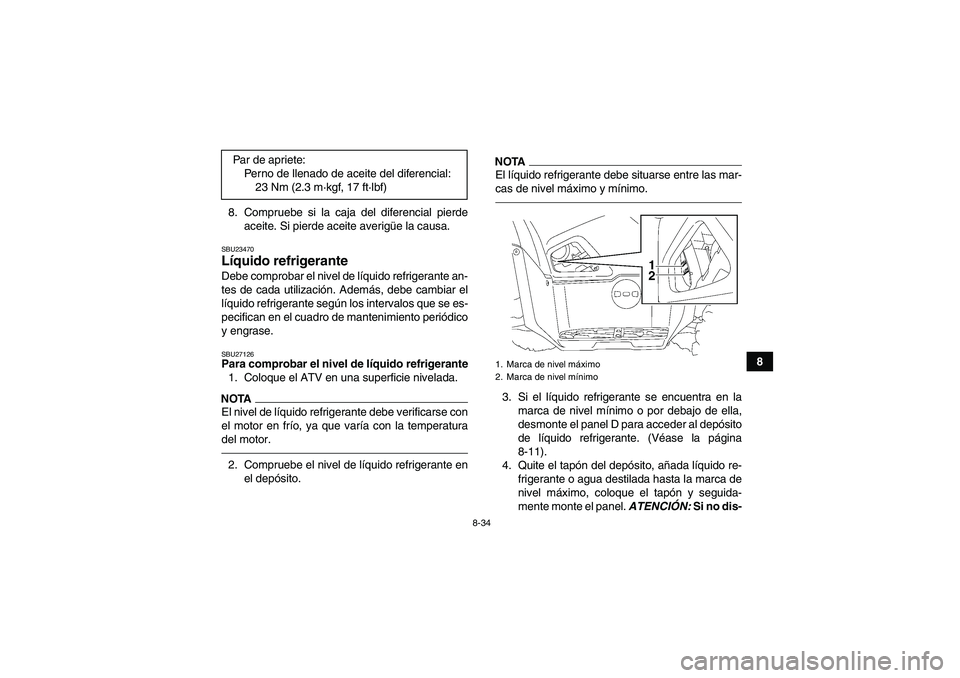

SBU23470Líquido refrigerante Debe comprobar el nivel de líquido refrigerante an-
tes de cada utilización. Además, debe cambiar el
líquido refrigerante según los intervalos que se es-
pecifican en el cuadro de mantenimiento periódico
y engrase.SBU27126Para comprobar el nivel de líquido refrigerante
1. Coloque el ATV en una superficie nivelada.NOTAEl nivel de líquido refrigerante debe verificarse con
el motor en frío, ya que varía con la temperatura
del motor.2. Compruebe el nivel de líquido refrigerante en
el depósito.
NOTAEl líquido refrigerante debe situarse entre las mar-
cas de nivel máximo y mínimo.3. Si el líquido refrigerante se encuentra en la
marca de nivel mínimo o por debajo de ella,
desmonte el panel D para acceder al depósito
de líquido refrigerante. (Véase la página
8-11).
4. Quite el tapón del depósito, añada líquido re-
frigerante o agua destilada hasta la marca de
nivel máximo, coloque el tapón y seguida-
mente monte el panel. ATENCIÓN: Si no dis- Par de apriete:
Perno de llenado de aceite del diferencial:
23 Nm (2.3 m·kgf, 17 ft·lbf)1. Marca de nivel máximo
2. Marca de nivel mínimo
U1HP60S0.book Page 34 Monday, April 11, 2011 1:39 PM
Page 132 of 184

8-35

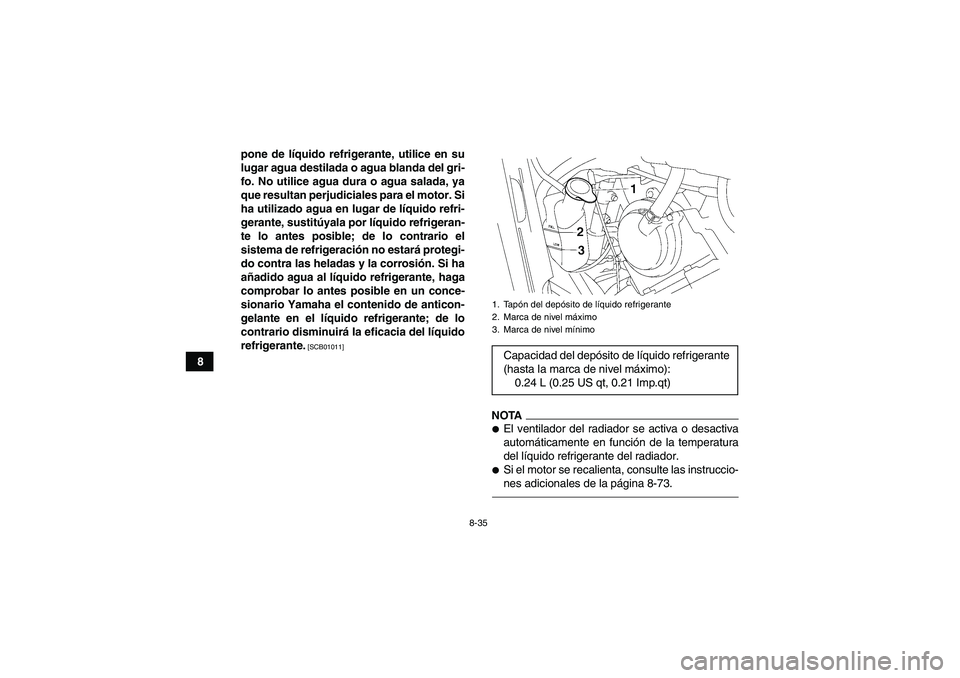

8pone de líquido refrigerante, utilice en su
lugar agua destilada o agua blanda del gri-
fo. No utilice agua dura o agua salada, ya
que resultan perjudiciales para el motor. Si
ha utilizado agua en lugar de líquido refri-
gerante, sustitúyala por líquido refrigeran-
te lo antes posible; de lo contrario el
sistema de refrigeración no estará protegi-
do contra las heladas y la corrosión. Si ha
añadido agua al líquido refrigerante, haga
comprobar lo antes posible en un conce-
sionario Yamaha el contenido de anticon-
gelante en el líquido refrigerante; de lo
contrario disminuirá la eficacia del líquido
refrigerante.
[SCB01011]
NOTAEl ventilador del radiador se activa o desactiva
automáticamente en función de la temperatura
del líquido refrigerante del radiador.Si el motor se recalienta, consulte las instruccio-
nes adicionales de la página 8-73.1. Tapón del depósito de líquido refrigerante
2. Marca de nivel máximo
3. Marca de nivel mínimoCapacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.24 L (0.25 US qt, 0.21 Imp.qt)
U1HP60S0.book Page 35 Monday, April 11, 2011 1:39 PM
Page 133 of 184

8-36
8

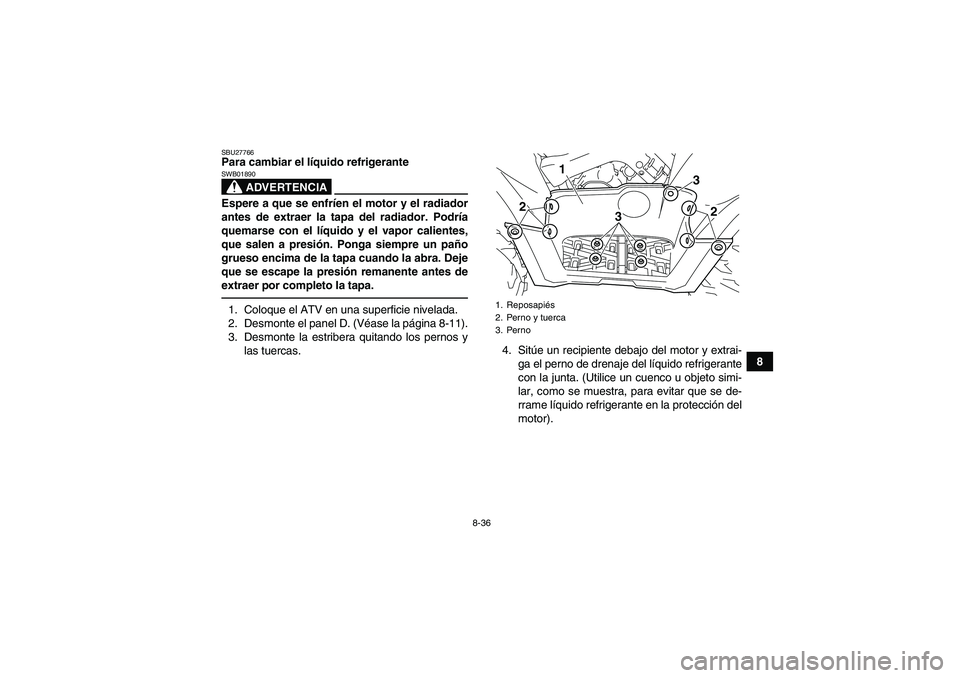

SBU27766Para cambiar el líquido refrigerante
ADVERTENCIA
SWB01890Espere a que se enfríen el motor y el radiador
antes de extraer la tapa del radiador. Podría
quemarse con el líquido y el vapor calientes,
que salen a presión. Ponga siempre un paño
grueso encima de la tapa cuando la abra. Deje
que se escape la presión remanente antes de
extraer por completo la tapa.1. Coloque el ATV en una superficie nivelada.
2. Desmonte el panel D. (Véase la página 8-11).
3. Desmonte la estribera quitando los pernos y
las tuercas.4. Sitúe un recipiente debajo del motor y extrai-
ga el perno de drenaje del líquido refrigerante
con la junta. (Utilice un cuenco u objeto simi-
lar, como se muestra, para evitar que se de-
rrame líquido refrigerante en la protección del
motor).
1. Reposapiés
2. Perno y tuerca
3. Perno
3
2
2
3
1
U1HP60S0.book Page 36 Monday, April 11, 2011 1:39 PM
Page 134 of 184

8-37
8

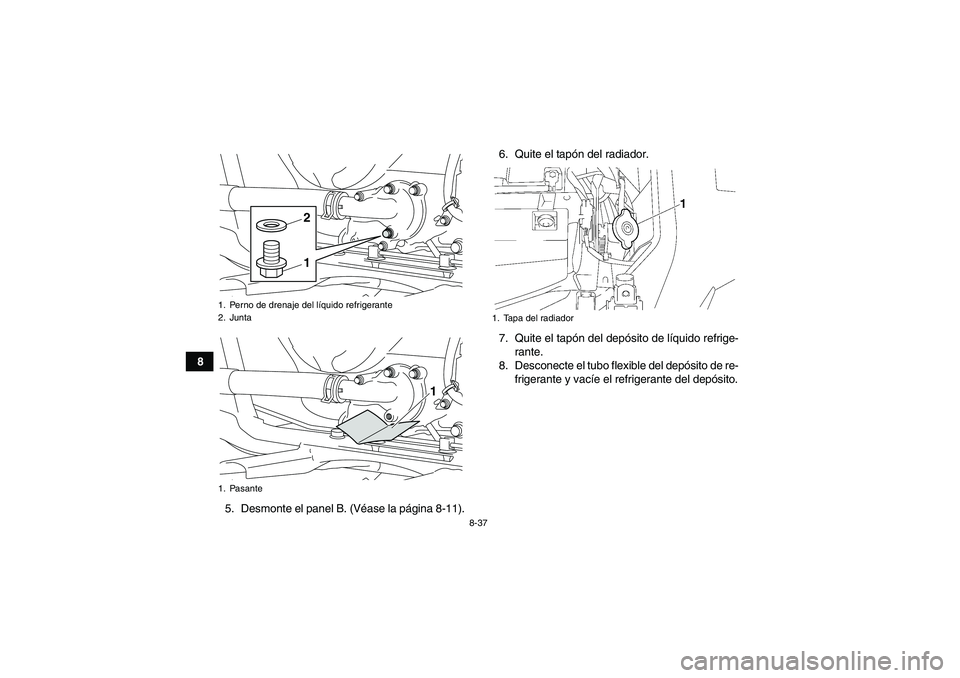

5. Desmonte el panel B. (Véase la página 8-11).6. Quite el tapón del radiador.
7. Quite el tapón del depósito de líquido refrige-
rante.
8. Desconecte el tubo flexible del depósito de re-
frigerante y vacíe el refrigerante del depósito.
1. Perno de drenaje del líquido refrigerante
2. Junta
1. Pasante
12
1
1. Tapa del radiador
U1HP60S0.book Page 37 Monday, April 11, 2011 1:39 PM
Page 135 of 184

8-38

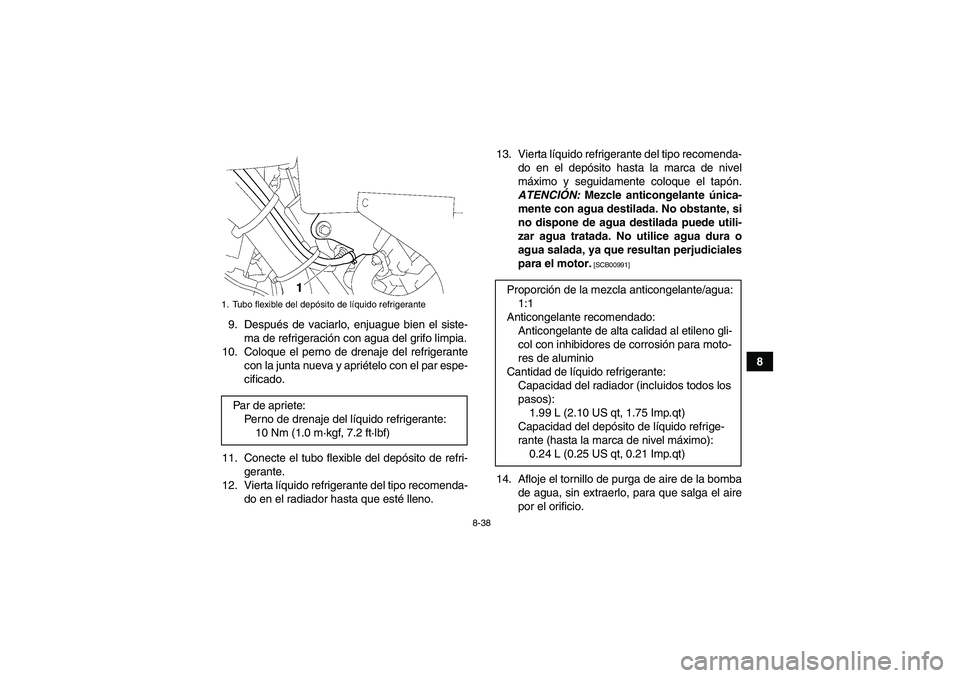

8 9. Después de vaciarlo, enjuague bien el siste-
ma de refrigeración con agua del grifo limpia.
10. Coloque el perno de drenaje del refrigerante
con la junta nueva y apriételo con el par espe-
cificado.
11. Conecte el tubo flexible del depósito de refri-
gerante.
12. Vierta líquido refrigerante del tipo recomenda-
do en el radiador hasta que esté lleno.13. Vierta líquido refrigerante del tipo recomenda-
do en el depósito hasta la marca de nivel
máximo y seguidamente coloque el tapón.
ATENCIÓN: Mezcle anticongelante única-
mente con agua destilada. No obstante, si
no dispone de agua destilada puede utili-
zar agua tratada. No utilice agua dura o
agua salada, ya que resultan perjudiciales
para el motor.
[SCB00991]
14. Afloje el tornillo de purga de aire de la bomba
de agua, sin extraerlo, para que salga el aire
por el orificio.
1. Tubo flexible del depósito de líquido refrigerantePar de apriete:
Perno de drenaje del líquido refrigerante:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Proporción de la mezcla anticongelante/agua:
1:1
Anticongelante recomendado:
Anticongelante de alta calidad al etileno gli-
col con inhibidores de corrosión para moto-
res de aluminio
Cantidad de líquido refrigerante:
Capacidad del radiador (incluidos todos los
pasos):
1.99 L (2.10 US qt, 1.75 Imp.qt)
Capacidad del depósito de líquido refrige-
rante (hasta la marca de nivel máximo):
0.24 L (0.25 US qt, 0.21 Imp.qt)
U1HP60S0.book Page 38 Monday, April 11, 2011 1:39 PM
Page 136 of 184

8-39

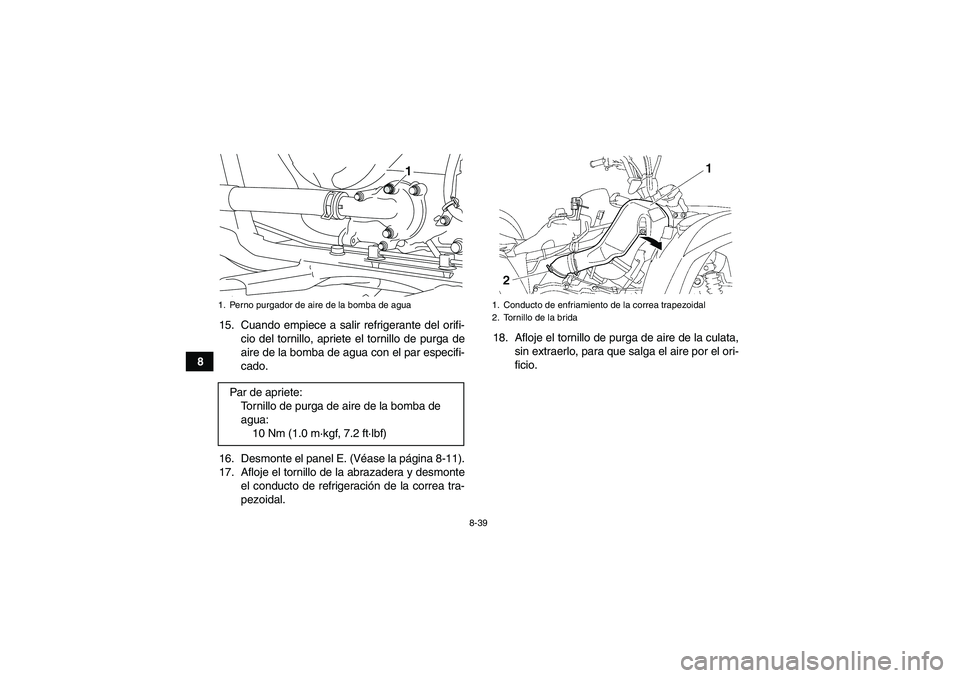

815. Cuando empiece a salir refrigerante del orifi-
cio del tornillo, apriete el tornillo de purga de
aire de la bomba de agua con el par especifi-
cado.
16. Desmonte el panel E. (Véase la página 8-11).
17. Afloje el tornillo de la abrazadera y desmonte
el conducto de refrigeración de la correa tra-
pezoidal.18. Afloje el tornillo de purga de aire de la culata,
sin extraerlo, para que salga el aire por el ori-
ficio.
1. Perno purgador de aire de la bomba de aguaPar de apriete:
Tornillo de purga de aire de la bomba de
agua:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
1. Conducto de enfriamiento de la correa trapezoidal
2. Tornillo de la brida
U1HP60S0.book Page 39 Monday, April 11, 2011 1:39 PM
Page 137 of 184

8-40
8 19. Cuando empiece a salir refrigerante del orifi-
cio del tornillo, apriete el tornillo de purga de
aire de la culata con el par especificado.
20. Arranque el motor y déjelo al ralentí diez mi-
nutos.
21. Acelere cinco veces.
22. Vierta líquido refrigerante del tipo recomenda-
do en el radiador hasta que esté lleno.23. Pare el motor y deje que se enfríe. Si el nivel
de refrigerante ha descendido después de ha-
berse enfriado el motor, añada líquido refrige-
rante hasta que este llegue a la parte superior
del radiador; seguidamente coloque el tapón
del radiador.
24. Arranque el motor y compruebe si se pierde lí-
quido refrigerante.
NOTASi observa alguna fuga, haga revisar el sistema de
refrigeración en un concesionario Yamaha.25. Monte el conducto de refrigeración de la co-
rrea trapezoidal y apriete el tornillo de la abra-
zadera.
26. Monte la estribera colocando los pernos y las
tuercas y, a continuación, apriételos con el
par especificado.
1. Perno purgador de aire de la culataPar de apriete:
Tornillo de purga de aire de la culata:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
U1HP60S0.book Page 40 Monday, April 11, 2011 1:39 PM
Page 138 of 184

8-41
8
27. Monte los paneles.

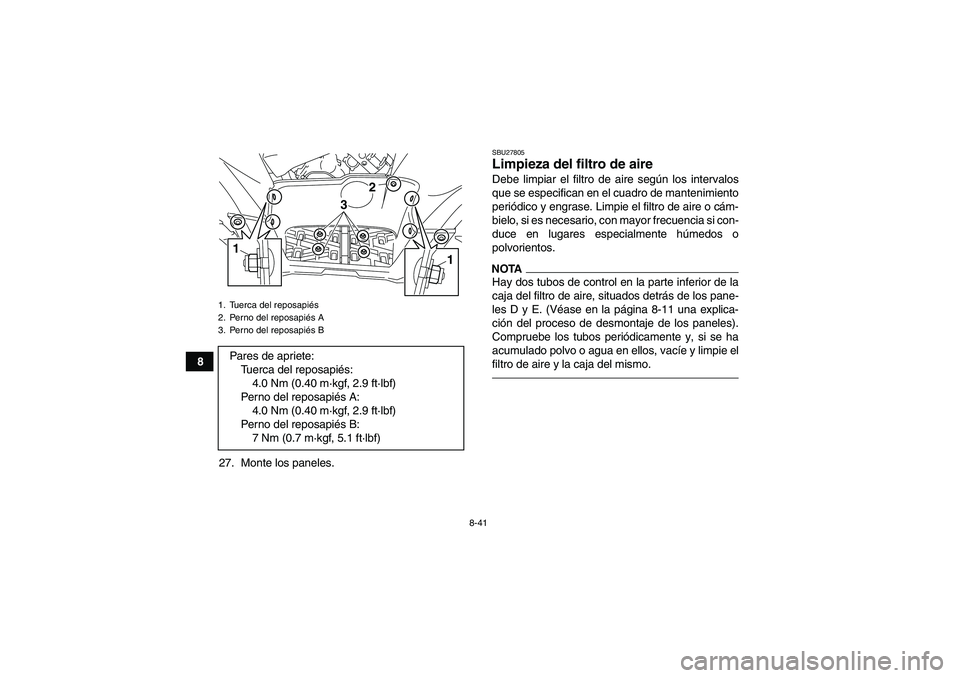

SBU27805Limpieza del filtro de aire Debe limpiar el filtro de aire según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase. Limpie el filtro de aire o cám-
bielo, si es necesario, con mayor frecuencia si con-
duce en lugares especialmente húmedos o
polvorientos.NOTAHay dos tubos de control en la parte inferior de la
caja del filtro de aire, situados detrás de los pane-
les D y E. (Véase en la página 8-11 una explica-
ción del proceso de desmontaje de los paneles).
Compruebe los tubos periódicamente y, si se ha
acumulado polvo o agua en ellos, vacíe y limpie el
filtro de aire y la caja del mismo.
1. Tuerca del reposapiés
2. Perno del reposapiés A
3. Perno del reposapiés BPares de apriete:
Tuerca del reposapiés:
4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
Perno del reposapiés A:
4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
Perno del reposapiés B:
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
3
1
2
1
U1HP60S0.book Page 41 Monday, April 11, 2011 1:39 PM
Page 139 of 184

8-42
8

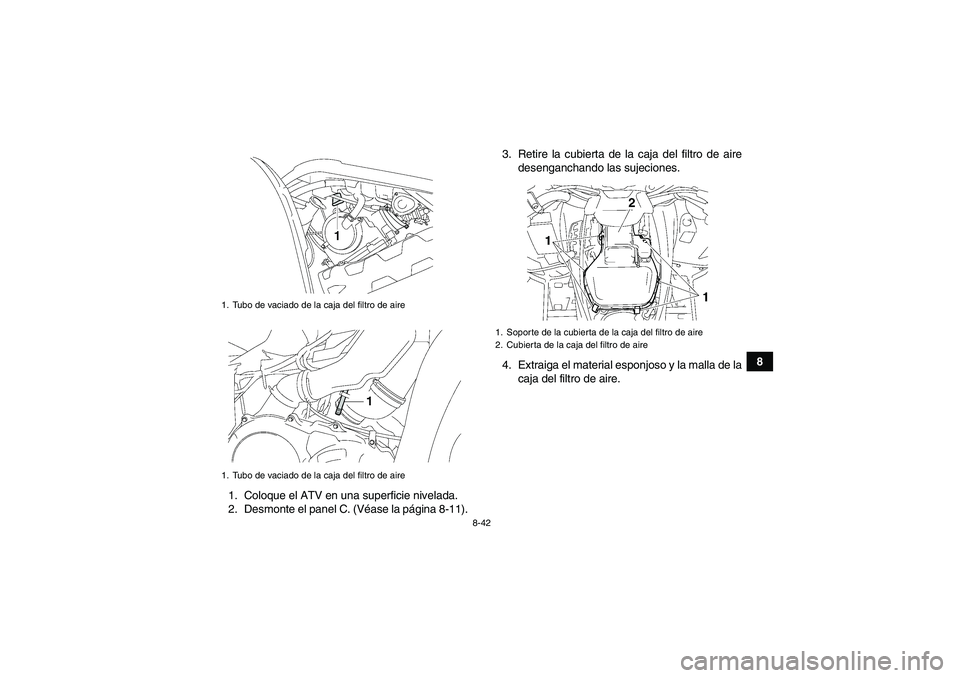

1. Coloque el ATV en una superficie nivelada.
2. Desmonte el panel C. (Véase la página 8-11).3. Retire la cubierta de la caja del filtro de aire
desenganchando las sujeciones.
4. Extraiga el material esponjoso y la malla de la
caja del filtro de aire.
1. Tubo de vaciado de la caja del filtro de aire
1. Tubo de vaciado de la caja del filtro de aire
1. Soporte de la cubierta de la caja del filtro de aire
2. Cubierta de la caja del filtro de aire
U1HP60S0.book Page 42 Monday, April 11, 2011 1:39 PM
Page 140 of 184

8-43
8

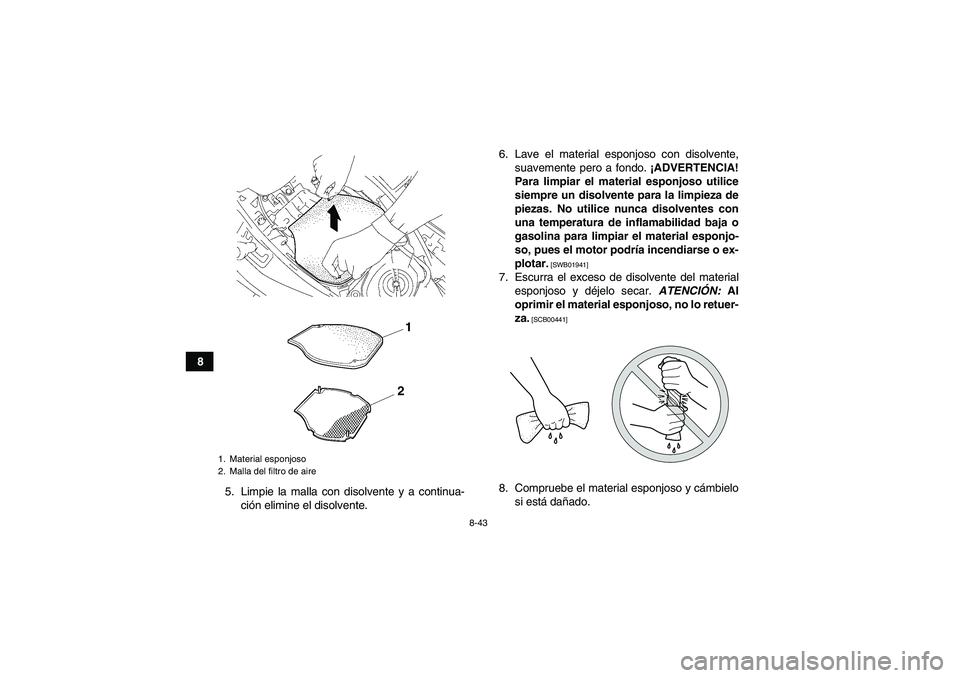

5. Limpie la malla con disolvente y a continua-
ción elimine el disolvente.6. Lave el material esponjoso con disolvente,
suavemente pero a fondo. ¡ADVERTENCIA!
Para limpiar el material esponjoso utilice
siempre un disolvente para la limpieza de
piezas. No utilice nunca disolventes con
una temperatura de inflamabilidad baja o
gasolina para limpiar el material esponjo-
so, pues el motor podría incendiarse o ex-
plotar.
[SWB01941]
7. Escurra el exceso de disolvente del material
esponjoso y déjelo secar. ATENCIÓN: Al
oprimir el material esponjoso, no lo retuer-
za.
[SCB00441]
8. Compruebe el material esponjoso y cámbielo
si está dañado.
1. Material esponjoso
2. Malla del filtro de aireU1HP60S0.book Page 43 Monday, April 11, 2011 1:39 PM
