LOCALIZACIÓN DE LAS ETIQUETAS DE ADVERTENCIA Y
ESPECIFICACIÓN
SBU30290Lea y asegúrese de haber comprendido el contenido de todas las etiquetas del ATV. Contienen informa-
ción importante para su utilización correcta y segura.
No elimine ninguna de las etiquetas colocadas en el ATV. Si alguna de ellas se vuelve difícil de leer o se
desprende, su concesionario Yamaha podrá facilitarle una de recambio.

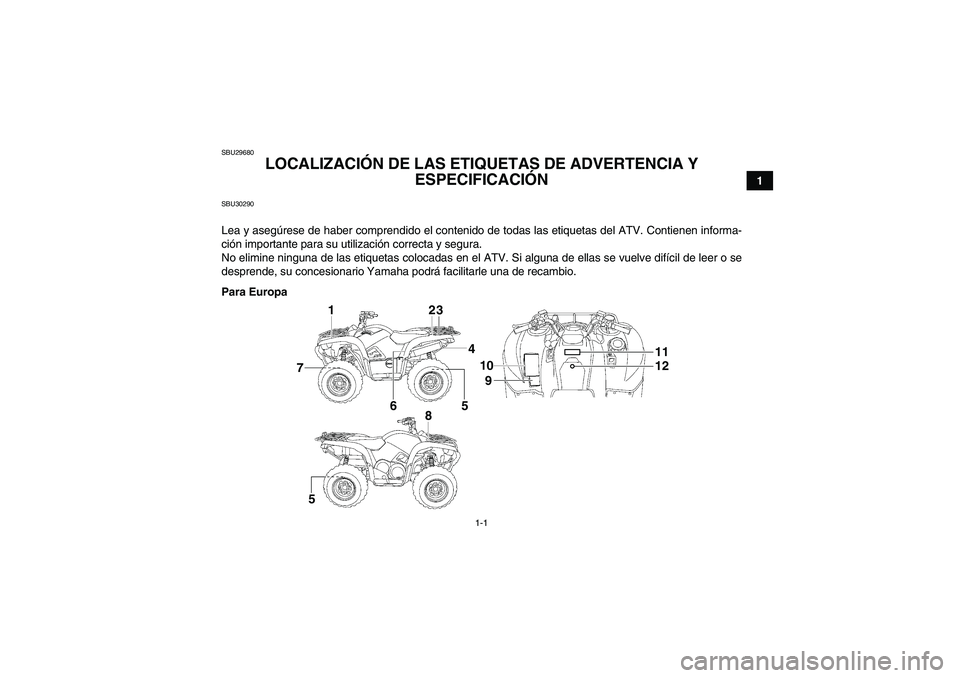

Para Europa
123
4
65 7
810
911
12
5
U1HP60S0.book Page 1 Monday, April 11, 2011 1:39 PM

1-2
1

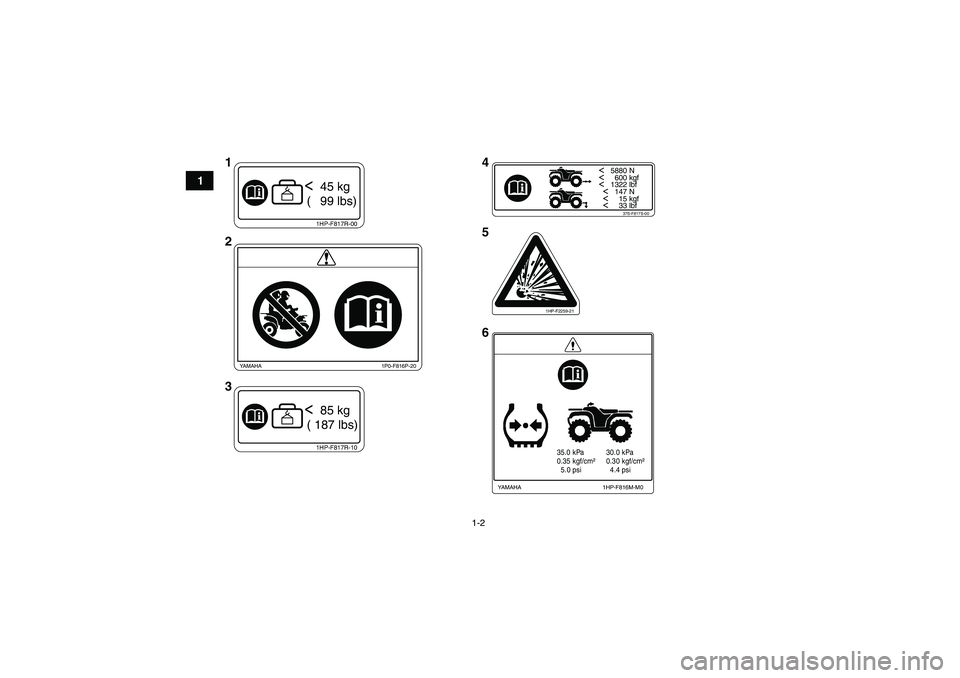

< 5880 N< 600 kgf< 1322 lbf
< 147 N
< 15 kgf
< 33 lbf
37S-F817S-00
1HP-F817R-10< 85 kg
( 187 lbs)
35.0 kPa
0.35 kgf/cm²
5.0 psi30.0 kPa
0.30 kgf/cm²
4.4 psi
1HP-F816M-M0 YAMAHA
1HP-F817R-00< 45 kg
( 99 lbs)
1P0-F816P-20 YAMAHA
1HP-F2259-21
1
2
34
5
6
U1HP60S0.book Page 2 Monday, April 11, 2011 1:39 PM

1-3
1
37S-F816N-00< 0.5 kg
( 1 lb )

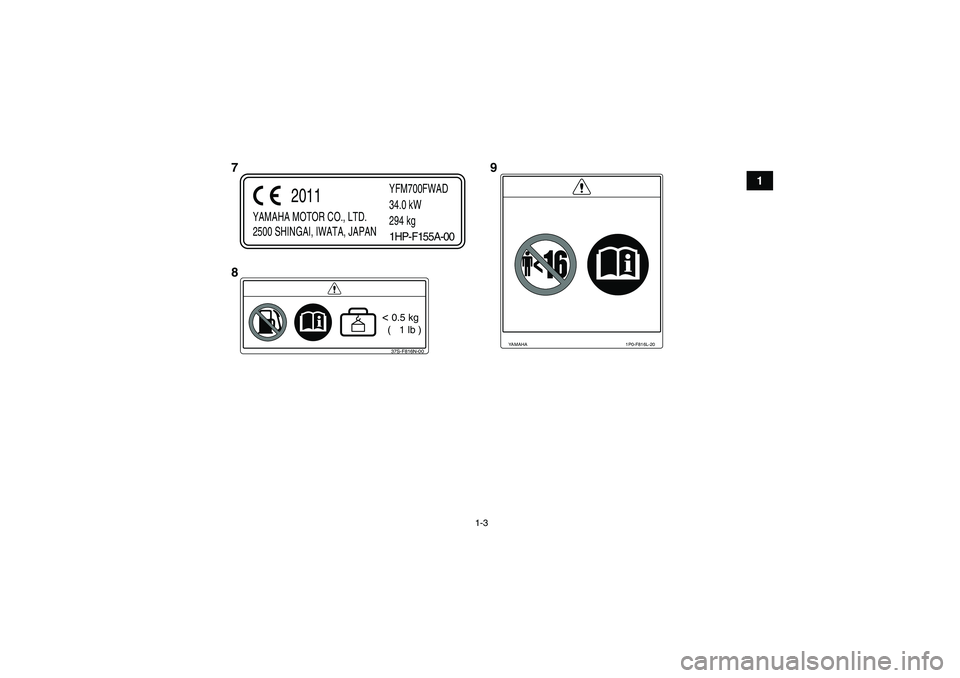

YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPANYFM700FWAD
34.0 kW
294 kg
2011
1HP-F155A-00
1P0-F816L-20 YAMAHA
7
89
U1HP60S0.book Page 3 Monday, April 11, 2011 1:39 PM

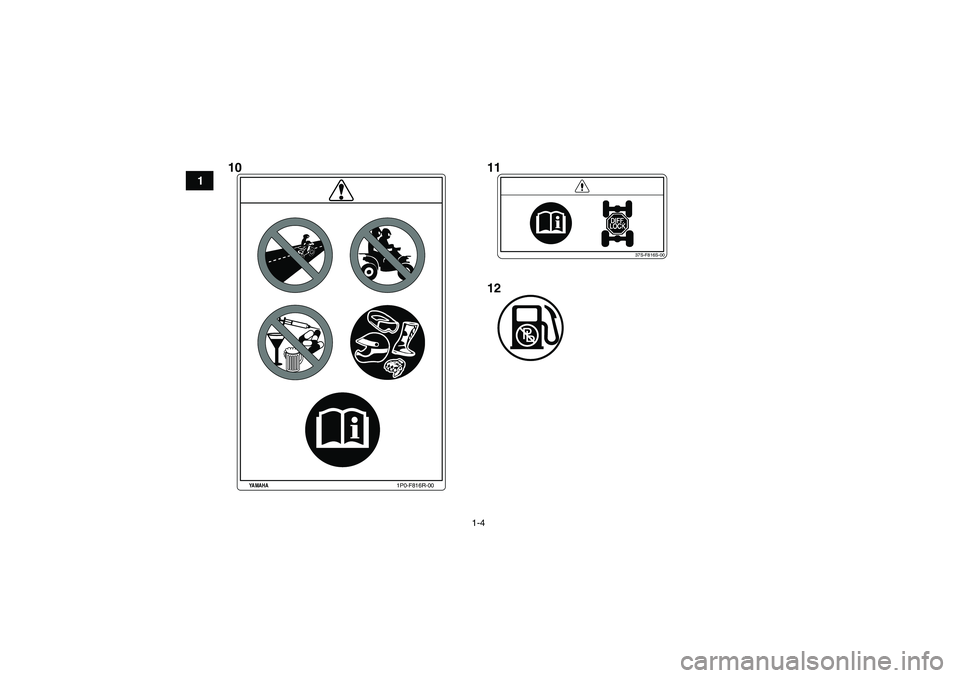

1-4
1
37S-F816S-00
1P0-F816R-00
YAMAHA
10 11
12
U1HP60S0.book Page 4 Monday, April 11, 2011 1:39 PM

1-5

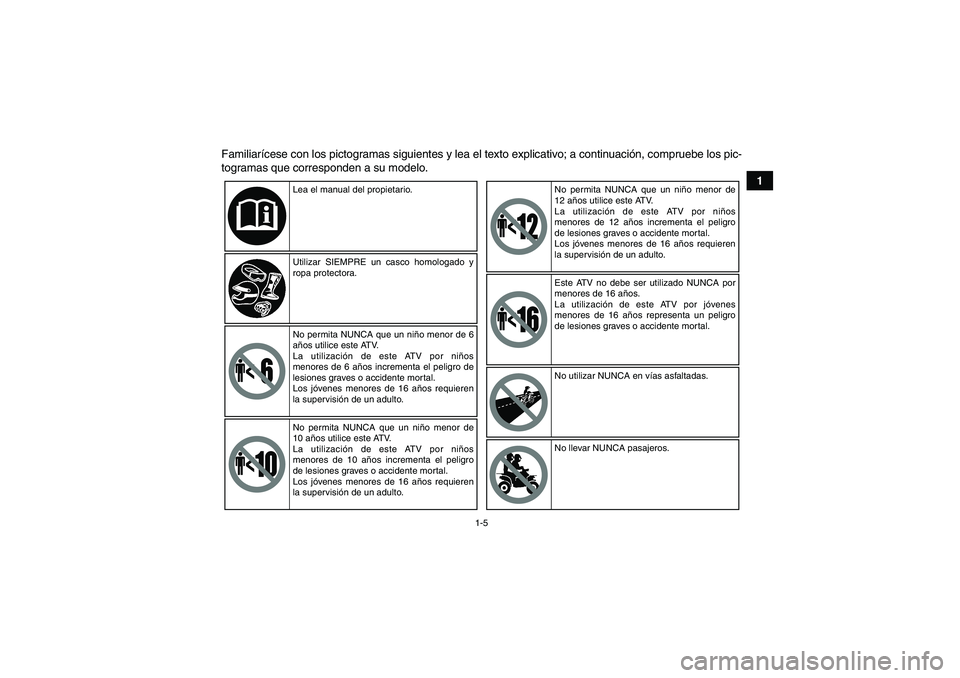

1 Familiarícese con los pictogramas siguientes y lea el texto explicativo; a continuación, compruebe los pic-
togramas que corresponden a su modelo.
Lea el manual del propietario.
Utilizar SIEMPRE un casco homologado y
ropa protectora.
No permita NUNCA que un niño menor de 6
años utilice este ATV.
La utilización de este ATV por niños
menores de 6 años incrementa el peligro de
lesiones graves o accidente mortal.
Los jóvenes menores de 16 años requieren
la supervisión de un adulto.
No permita NUNCA que un niño menor de
10 años utilice este ATV.
La utilización de este ATV por niños
menores de 10 años incrementa el peligro
de lesiones graves o accidente mortal.
Los jóvenes menores de 16 años requieren
la supervisión de un adulto.No permita NUNCA que un niño menor de
12 años utilice este ATV.
La utilización de este ATV por niños
menores de 12 años incrementa el peligro
de lesiones graves o accidente mortal.
Los jóvenes menores de 16 años requieren
la supervisión de un adulto.
Este ATV no debe ser utilizado NUNCA por
menores de 16 años.
La utilización de este ATV por jóvenes
menores de 16 años representa un peligro
de lesiones graves o accidente mortal.
No utilizar NUNCA en vías asfaltadas.
No llevar NUNCA pasajeros.
U1HP60S0.book Page 5 Monday, April 11, 2011 1:39 PM

1-6
1
**.* kPa
*.** kgf/cm²
*.* psi**.* kPa
*.** kgf/cm²
*.* psi

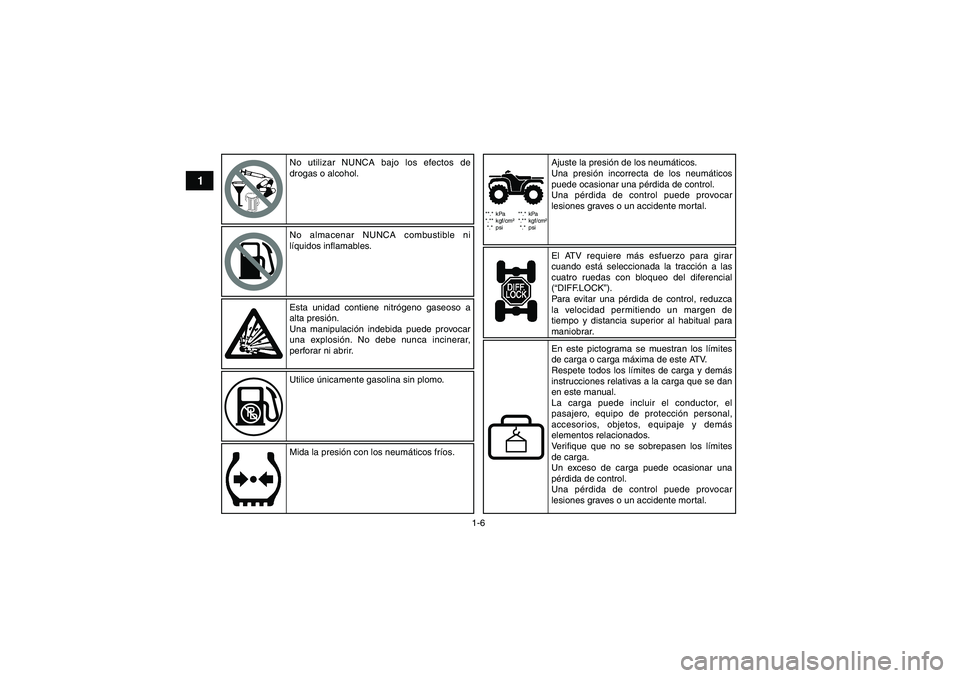

No utilizar NUNCA bajo los efectos de
drogas o alcohol.
No almacenar NUNCA combustible ni
líquidos inflamables.
Esta unidad contiene nitrógeno gaseoso a
alta presión.
Una manipulación indebida puede provocar
una explosión. No debe nunca incinerar,
perforar ni abrir.
Utilice únicamente gasolina sin plomo.
Mida la presión con los neumáticos fríos.Ajuste la presión de los neumáticos.
Una presión incorrecta de los neumáticos
puede ocasionar una pérdida de control.
Una pérdida de control puede provocar
lesiones graves o un accidente mortal.
El ATV requiere más esfuerzo para girar
cuando está seleccionada la tracción a las
cuatro ruedas con bloqueo del diferencial
(“DIFF.LOCK”).
Para evitar una pérdida de control, reduzca
la velocidad permitiendo un margen de
tiempo y distancia superior al habitual para
maniobrar.
En este pictograma se muestran los límites
de carga o carga máxima de este ATV.
Respete todos los límites de carga y demás
instrucciones relativas a la carga que se dan
en este manual.
La carga puede incluir el conductor, el
pasajero, equipo de protección personal,
accesorios, objetos, equipaje y demás
elementos relacionados.
Verifique que no se sobrepasen los límites
de carga.
Un exceso de carga puede ocasionar una
pérdida de control.
Una pérdida de control puede provocar
lesiones graves o un accidente mortal.
U1HP60S0.book Page 6 Monday, April 11, 2011 1:39 PM

1-7
1
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN
******
*** kW
*** kg
****1
2

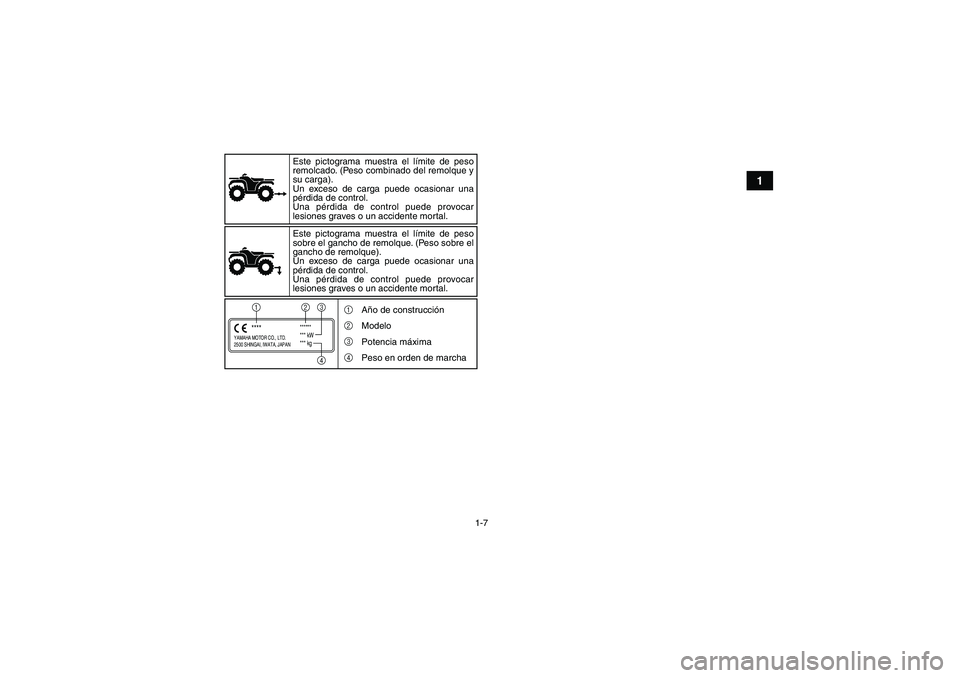

34 Este pictograma muestra el límite de peso
remolcado. (Peso combinado del remolque y
su carga).
Un exceso de carga puede ocasionar una
pérdida de control.
Una pérdida de control puede provocar
lesiones graves o un accidente mortal.
Este pictograma muestra el límite de peso
sobre el gancho de remolque. (Peso sobre el
gancho de remolque).
Un exceso de carga puede ocasionar una
pérdida de control.
Una pérdida de control puede provocar
lesiones graves o un accidente mortal.
1
2
3
4Año de construcción
Modelo
Potencia máxima
Peso en orden de marcha
U1HP60S0.book Page 7 Monday, April 11, 2011 1:39 PM

1-8

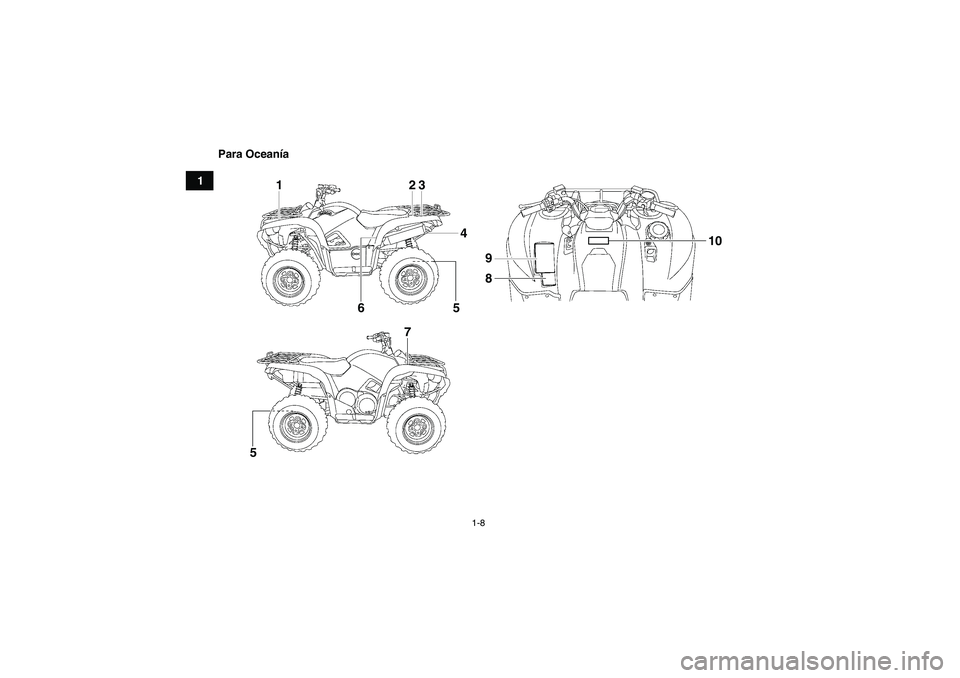

1Para Oceanía
123
4
6
79
810
5
5
U1HP60S0.book Page 8 Monday, April 11, 2011 1:39 PM

1-9
1

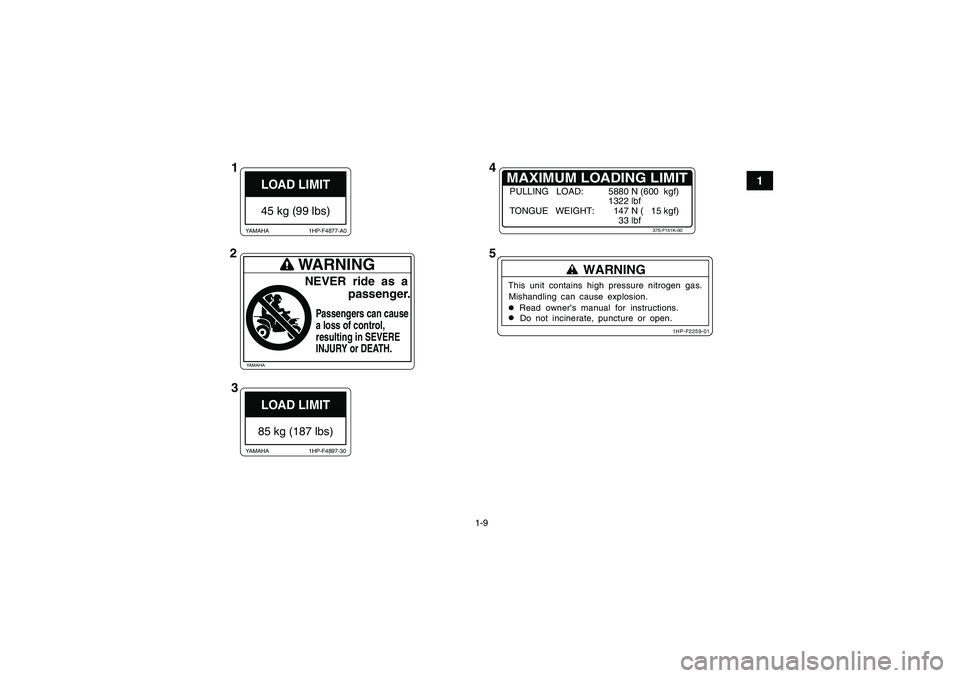

LOAD LIMIT45 kg (99 lbs)
1HP-F4877-A0 YAMAHA
LOAD LIMIT85 kg (187 lbs)
1HP-F4897-30 YAMAHA
MAXIMUM LOADING LIMIT
37S-F151K-00
PULLING LOAD: 5880 N (600 kgf)
1322 lbf
TONGUE WEIGHT: 147 N ( 15 kgf)
33 lbf
YAMAHA
WARNINGNEVER ride as a
passenger.Passengers can cause
a loss of control,
resulting in SEVERE
INJURY or DEATH.
WARNING
This unit contains high pressure nitrogen gas.
Mishandling can cause explosion.
Read owner's manual for instructions.
Do not incinerate, puncture or open.
1HP-F2259-01
1
3 24
5
U1HP60S0.book Page 9 Monday, April 11, 2011 1:39 PM

1-10
1
37S-F151F-00

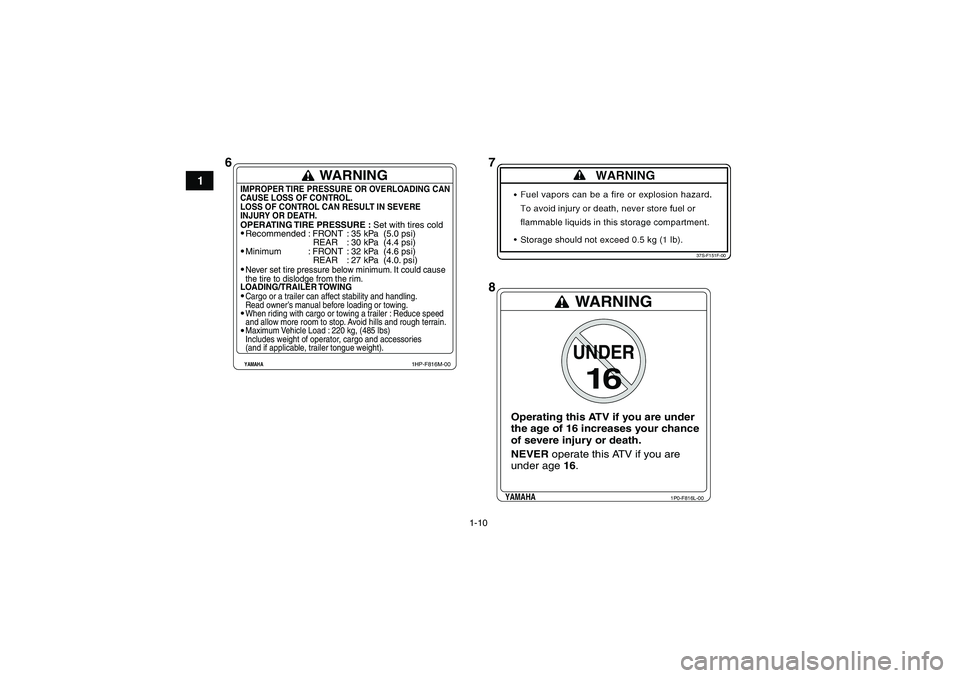

Recommended
