YAMAHA GRIZZLY 700 2012 Manuale de Empleo (in Spanish)

4-4
4

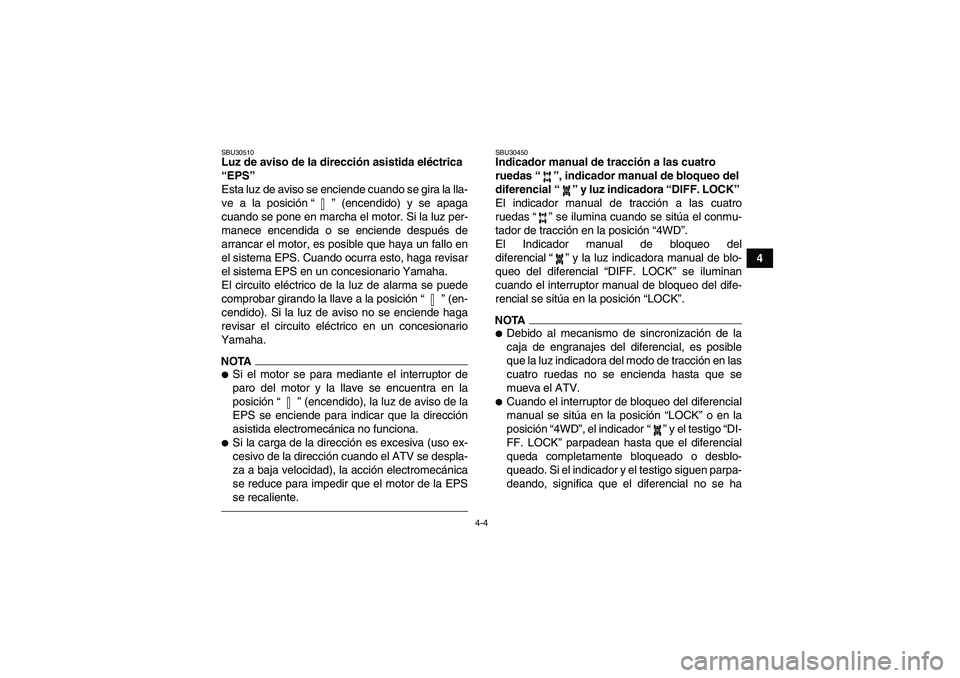

SBU30510Luz de aviso de la dirección asistida eléctrica
“EPS”
Esta luz de aviso se enciende cuando se gira la lla-
ve a la posición“” (encendido) y se apaga
cuando se pone en marcha el motor. Si la luz per-
manece encendida o se enciende después de
arrancar el motor, es posible que haya un fallo en
el sistema EPS. Cuando ocurra esto, haga revisar
el sistema EPS en un concesionario Yamaha.
El circuito eléctrico de la luz de alarma se puede
comprobar girando la llave a la posición“” (en-
cendido). Si la luz de aviso no se enciende haga
revisar el circuito eléctrico en un concesionario
Yamaha.NOTA
Si el motor se para mediante el interruptor de
paro del motor y la llave se encuentra en la
posición“” (encendido), la luz de aviso de la
EPS se enciende para indicar que la dirección
asistida electromecánica no funciona.
Si la carga de la dirección es excesiva (uso ex-
cesivo de la dirección cuando el ATV se despla-
za a baja velocidad), la acción electromecánica
se reduce para impedir que el motor de la EPS
se recaliente.
SBU30450Indicador manual de tracción a las cuatro
ruedas“”, indicador manual de bloqueo del
diferencial“” y luz indicadora “DIFF. LOCK”
El indicador manual de tracción a las cuatro
ruedas“” se ilumina cuando se sitúa el conmu-
tador de tracción en la posición “4WD”.
El Indicador manual de bloqueo del
diferencial“” y la luz indicadora manual de blo-
queo del diferencial “DIFF. LOCK” se iluminan
cuando el interruptor manual de bloqueo del dife-
rencial se sitúa en la posición “LOCK”.NOTA
Debido al mecanismo de sincronización de la
caja de engranajes del diferencial, es posible
que la luz indicadora del modo de tracción en las
cuatro ruedas no se encienda hasta que se
mueva el ATV.
Cuando el interruptor de bloqueo del diferencial
manual se sitúa en la posición “LOCK” o en la
posición “4WD”, el indicador“” y el testigo “DI-
FF. LOCK” parpadean hasta que el diferencial
queda completamente bloqueado o desblo-
queado. Si el indicador y el testigo siguen parpa-
deando, significa que el diferencial no se ha
U1HP60S0.book Page 4 Monday, April 11, 2011 1:39 PM

4-5
4bloqueado o desbloqueado. En tal caso, inicie la
marcha para que el diferencial se bloquee o se
desbloquee.

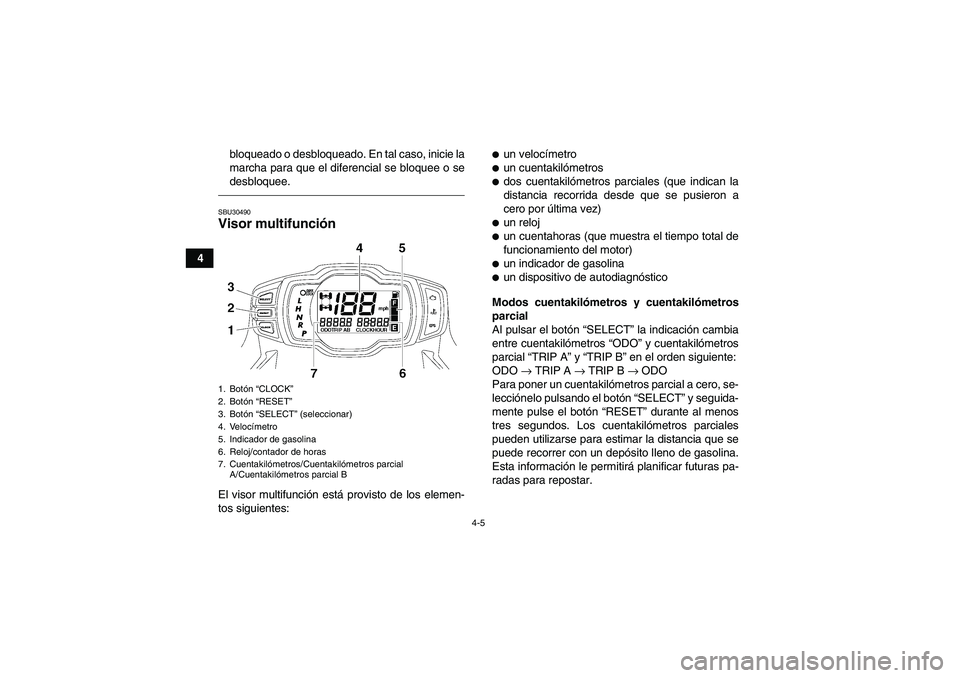

SBU30490Visor multifunción El visor multifunción está provisto de los elemen-
tos siguientes:

un velocímetro
un cuentakilómetros
dos cuentakilómetros parciales (que indican la
distancia recorrida desde que se pusieron a
cero por última vez)
un reloj
un cuentahoras (que muestra el tiempo total de
funcionamiento del motor)
un indicador de gasolina
un dispositivo de autodiagnóstico
Modos cuentakilómetros y cuentakilómetros
parcial
Al pulsar el botón “SELECT” la indicación cambia
entre cuentakilómetros “ODO” y cuentakilómetros
parcial “TRIP A” y “TRIP B” en el orden siguiente:
ODO → TRIP A → TRIP B → ODO
Para poner un cuentakilómetros parcial a cero, se-
lecciónelo pulsando el botón “SELECT” y seguida-
mente pulse el botón “RESET” durante al menos
tres segundos. Los cuentakilómetros parciales
pueden utilizarse para estimar la distancia que se
puede recorrer con un depósito lleno de gasolina.
Esta información le permitirá planificar futuras pa-
radas para repostar.
1. Botón “CLOCK”
2. Botón “RESET”
3. Botón “SELECT” (seleccionar)
4. Velocímetro
5. Indicador de gasolina
6. Reloj/contador de horas
7. Cuentakilómetros/Cuentakilómetros parcial
A/Cuentakilómetros parcial BU1HP60S0.book Page 5 Monday, April 11, 2011 1:39 PM

4-6
4

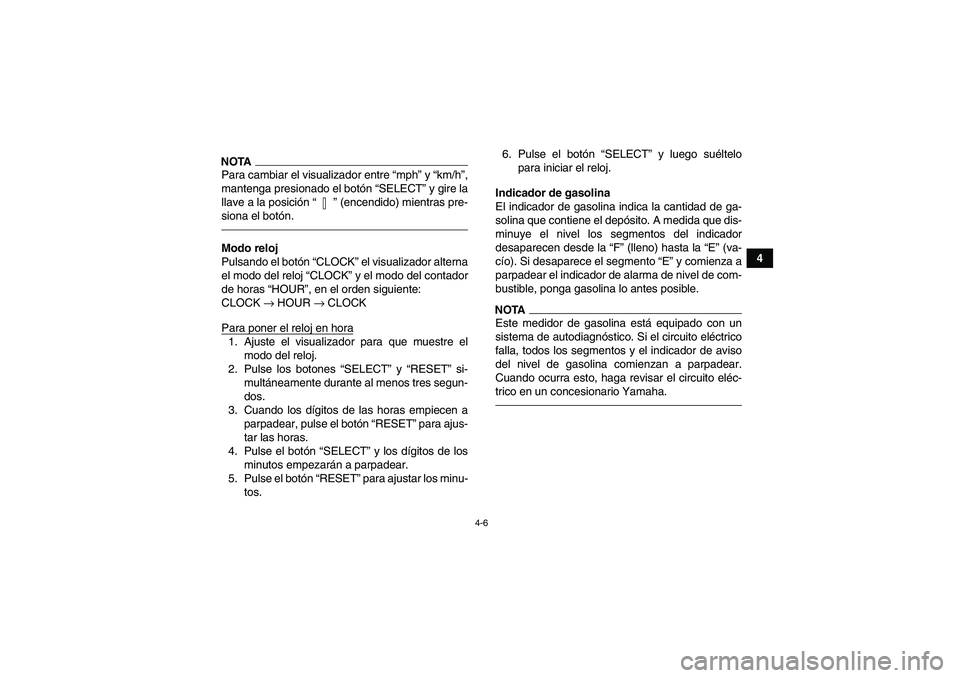

NOTAPara cambiar el visualizador entre “mph” y “km/h”,
mantenga presionado el botón “SELECT” y gire la
llave a la posición“” (encendido) mientras pre-
siona el botón.Modo reloj
Pulsando el botón “CLOCK” el visualizador alterna
el modo del reloj “CLOCK” y el modo del contador
de horas “HOUR”, en el orden siguiente:
CLOCK → HOUR → CLOCK
Para poner el reloj en hora1. Ajuste el visualizador para que muestre el
modo del reloj.
2. Pulse los botones “SELECT” y “RESET” si-
multáneamente durante al menos tres segun-
dos.
3. Cuando los dígitos de las horas empiecen a
parpadear, pulse el botón “RESET” para ajus-
tar las horas.
4. Pulse el botón “SELECT” y los dígitos de los
minutos empezarán a parpadear.
5. Pulse el botón “RESET” para ajustar los minu-
tos.6. Pulse el botón “SELECT” y luego suéltelo
para iniciar el reloj.
Indicador de gasolina
El indicador de gasolina indica la cantidad de ga-
solina que contiene el depósito. A medida que dis-
minuye el nivel los segmentos del indicador
desaparecen desde la “F” (lleno) hasta la “E” (va-
cío). Si desaparece el segmento “E” y comienza a
parpadear el indicador de alarma de nivel de com-
bustible, ponga gasolina lo antes posible.
NOTAEste medidor de gasolina está equipado con un
sistema de autodiagnóstico. Si el circuito eléctrico
falla, todos los segmentos y el indicador de aviso
del nivel de gasolina comienzan a parpadear.
Cuando ocurra esto, haga revisar el circuito eléc-
trico en un concesionario Yamaha.
U1HP60S0.book Page 6 Monday, April 11, 2011 1:39 PM

4-7

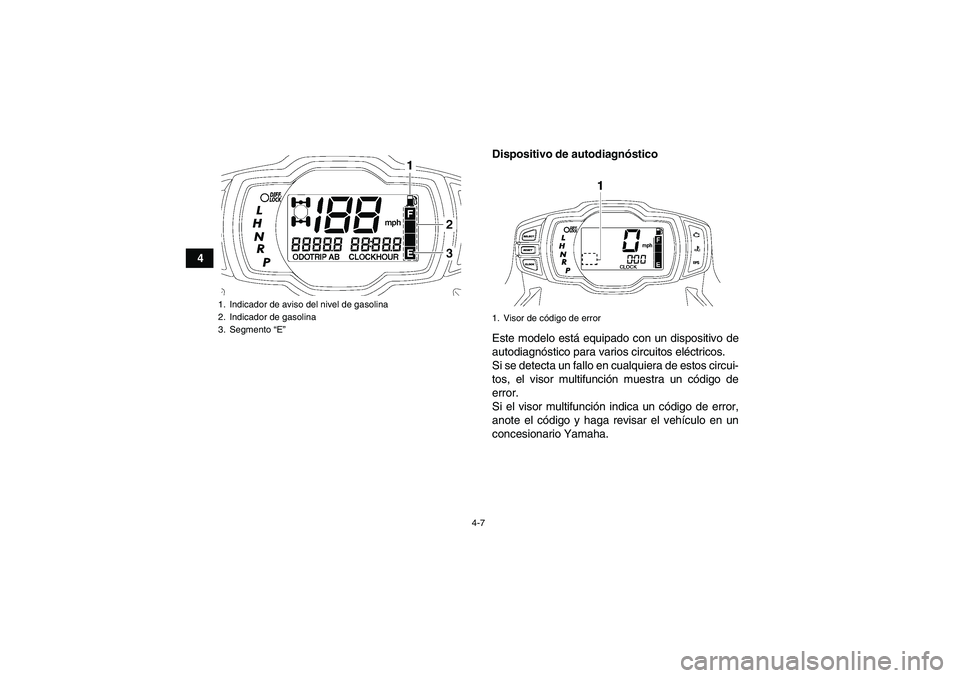

4Dispositivo de autodiagnóstico
Este modelo está equipado con un dispositivo de
autodiagnóstico para varios circuitos eléctricos.
Si se detecta un fallo en cualquiera de estos circui-
tos, el visor multifunción muestra un código de
error.
Si el visor multifunción indica un código de error,
anote el código y haga revisar el vehículo en un
concesionario Yamaha.
1. Indicador de aviso del nivel de gasolina
2. Indicador de gasolina
3. Segmento “E”
1. Visor de código de error
U1HP60S0.book Page 7 Monday, April 11, 2011 1:39 PM

4-8
4

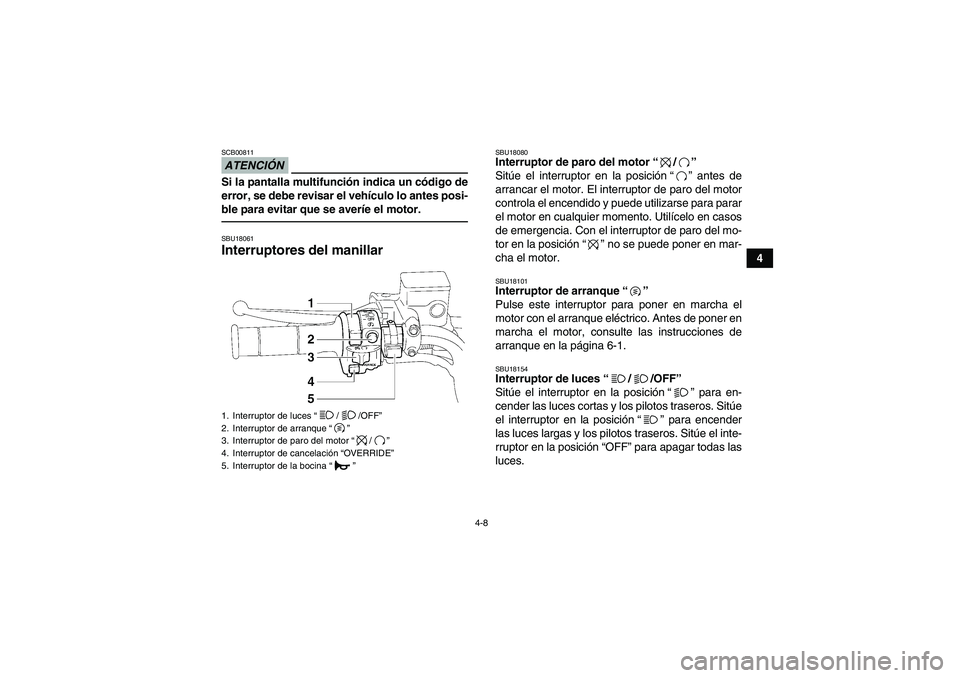

ATENCIÓNSCB00811Si la pantalla multifunción indica un código de
error, se debe revisar el vehículo lo antes posi-
ble para evitar que se averíe el motor.SBU18061Interruptores del manillar
SBU18080Interruptor de paro del motor“/”
Sitúe el interruptor en la posición“” antes de
arrancar el motor. El interruptor de paro del motor
controla el encendido y puede utilizarse para parar
el motor en cualquier momento. Utilícelo en casos
de emergencia. Con el interruptor de paro del mo-
tor en la posición“” no se puede poner en mar-
cha el motor.SBU18101Interruptor de arranque“”
Pulse este interruptor para poner en marcha el
motor con el arranque eléctrico. Antes de poner en
marcha el motor, consulte las instrucciones de
arranque en la página 6-1.SBU18154Interruptor de luces“//OFF”
Sitúe el interruptor en la posición“” para en-
cender las luces cortas y los pilotos traseros. Sitúe
el interruptor en la posición“” para encender
las luces largas y los pilotos traseros. Sitúe el inte-
rruptor en la posición “OFF” para apagar todas las
luces.
1. Interruptor de luces“//OFF”
2. Interruptor de arranque“”
3. Interruptor de paro del motor“/”
4. Interruptor de cancelación “OVERRIDE”
5. Interruptor de la bocina“”U1HP60S0.book Page 8 Monday, April 11, 2011 1:39 PM

4-9
4

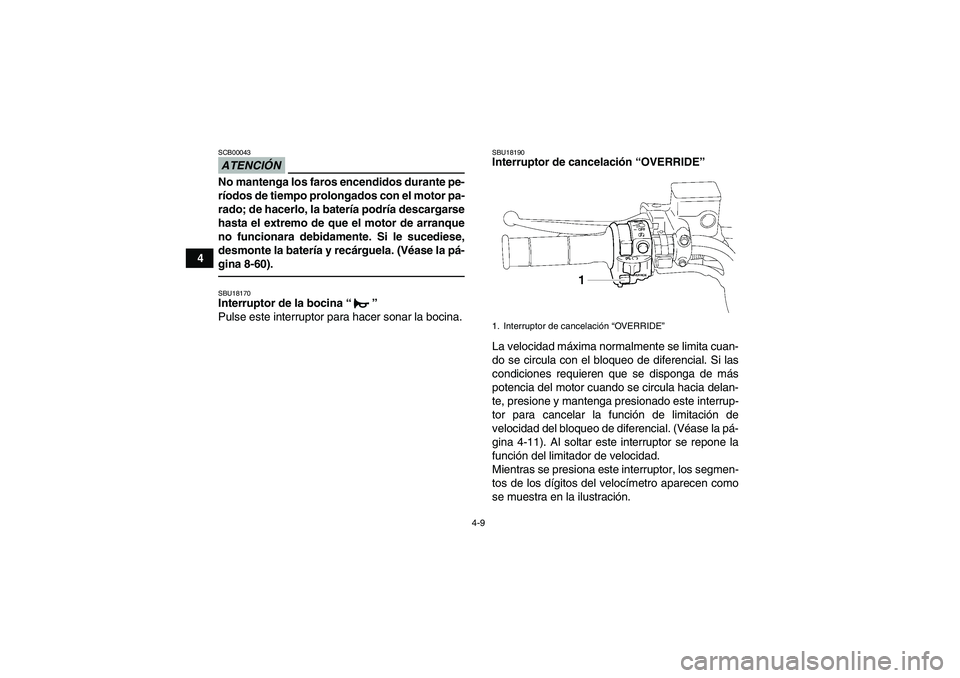

ATENCIÓNSCB00043No mantenga los faros encendidos durante pe-
ríodos de tiempo prolongados con el motor pa-
rado; de hacerlo, la batería podría descargarse
hasta el extremo de que el motor de arranque
no funcionara debidamente. Si le sucediese,
desmonte la batería y recárguela. (Véase la pá-
gina 8-60).SBU18170Interruptor de la bocina“”
Pulse este interruptor para hacer sonar la bocina.
SBU18190Interruptor de cancelación “OVERRIDE”
La velocidad máxima normalmente se limita cuan-
do se circula con el bloqueo de diferencial. Si las
condiciones requieren que se disponga de más
potencia del motor cuando se circula hacia delan-
te, presione y mantenga presionado este interrup-
tor para cancelar la función de limitación de
velocidad del bloqueo de diferencial. (Véase la pá-
gina 4-11). Al soltar este interruptor se repone la
función del limitador de velocidad.
Mientras se presiona este interruptor, los segmen-
tos de los dígitos del velocímetro aparecen como
se muestra en la ilustración.1. Interruptor de cancelación “OVERRIDE”
U1HP60S0.book Page 9 Monday, April 11, 2011 1:39 PM

4-10
4

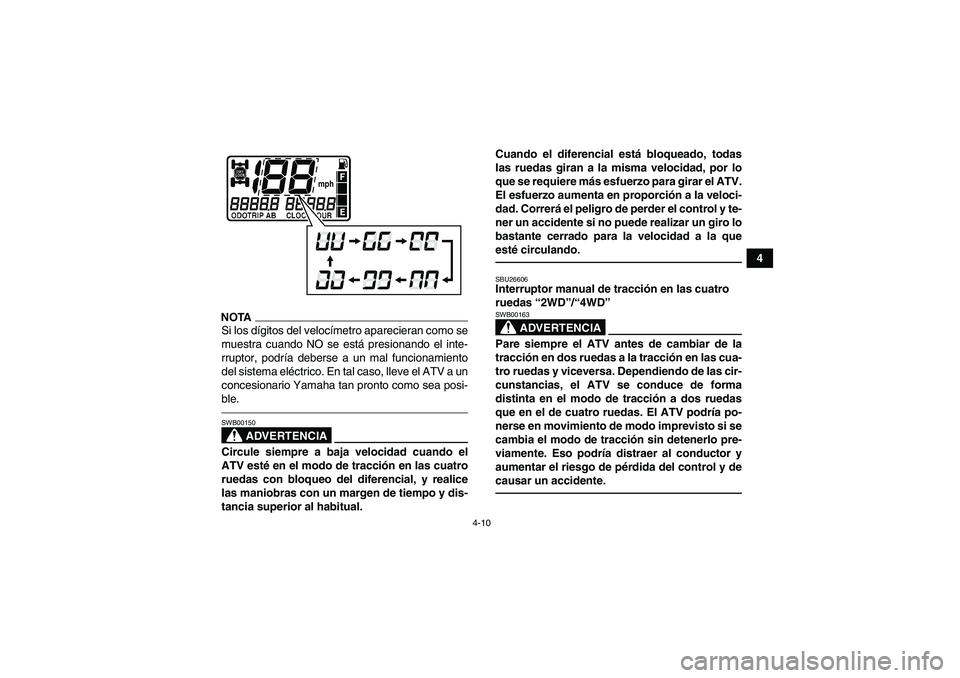

NOTASi los dígitos del velocímetro aparecieran como se
muestra cuando NO se está presionando el inte-
rruptor, podría deberse a un mal funcionamiento
del sistema eléctrico. En tal caso, lleve el ATV a un
concesionario Yamaha tan pronto como sea posi-
ble.
ADVERTENCIA
SWB00150Circule siempre a baja velocidad cuando el
ATV esté en el modo de tracción en las cuatro
ruedas con bloqueo del diferencial, y realice
las maniobras con un margen de tiempo y dis-
tancia superior al habitual.Cuando el diferencial está bloqueado, todas
las ruedas giran a la misma velocidad, por lo
que se requiere más esfuerzo para girar el ATV.
El esfuerzo aumenta en proporción a la veloci-
dad. Correrá el peligro de perder el control y te-
ner un accidente si no puede realizar un giro lo
bastante cerrado para la velocidad a la que
esté circulando.
SBU26606Interruptor manual de tracción en las cuatro
ruedas “2WD”/“4WD”
ADVERTENCIA
SWB00163Pare siempre el ATV antes de cambiar de la
tracción en dos ruedas a la tracción en las cua-
tro ruedas y viceversa. Dependiendo de las cir-
cunstancias, el ATV se conduce de forma
distinta en el modo de tracción a dos ruedas
que en el de cuatro ruedas. El ATV podría po-
nerse en movimiento de modo imprevisto si se
cambia el modo de tracción sin detenerlo pre-
viamente. Eso podría distraer al conductor y
aumentar el riesgo de pérdida del control y de
causar un accidente.
U1HP60S0.book Page 10 Monday, April 11, 2011 1:39 PM

4-11
4Este ATV está provisto de un interruptor que per-
mite cambiar de tracción en dos ruedas a tracción
en las cuatro ruedas y viceversa. Seleccione la
tracción adecuada según el terreno y las condicio-
nes de manejo.

“2WD” (tracción a dos ruedas): La potencia se
suministra sólo a las ruedas traseras.
“4WD” (tracción a las cuatro ruedas): La poten-
cia se suministra tanto a las ruedas traseras
como a las delanteras.
Para cambiar de tracción a dos ruedas a tracción
a las cuatro ruedas, pare el ATV y sitúe el conmu-
tador en la posición “4WD”. A continuación, el indi-
cador de tracción“” se ilumina en la pantalla
multifunción.
Para cambiar de tracción a las cuatro ruedas a
tracción a dos ruedas, pare el ATV y sitúe el con-
mutador en la posición “2WD”.
SBU30460Interruptor de bloqueo del diferencial manual
“4WD”/“LOCK”
ADVERTENCIA
SWB00131Pare siempre el ATV antes de cambiar de la
tracción en las cuatro ruedas a la tracción en
las cuatro ruedas con bloqueo del diferencial y
viceversa.
Dependiendo de las circunstancias, el ATV se
conduce de forma distinta en el modo de trac-
ción en las cuatro ruedas y en el de bloqueo
del diferencial. El ATV podría ponerse en movi-1. Interruptor manual de tracción en las cuatro ruedas
“2WD”/“4WD”
2WD
4WD
1
U1HP60S0.book Page 11 Monday, April 11, 2011 1:39 PM

4-12

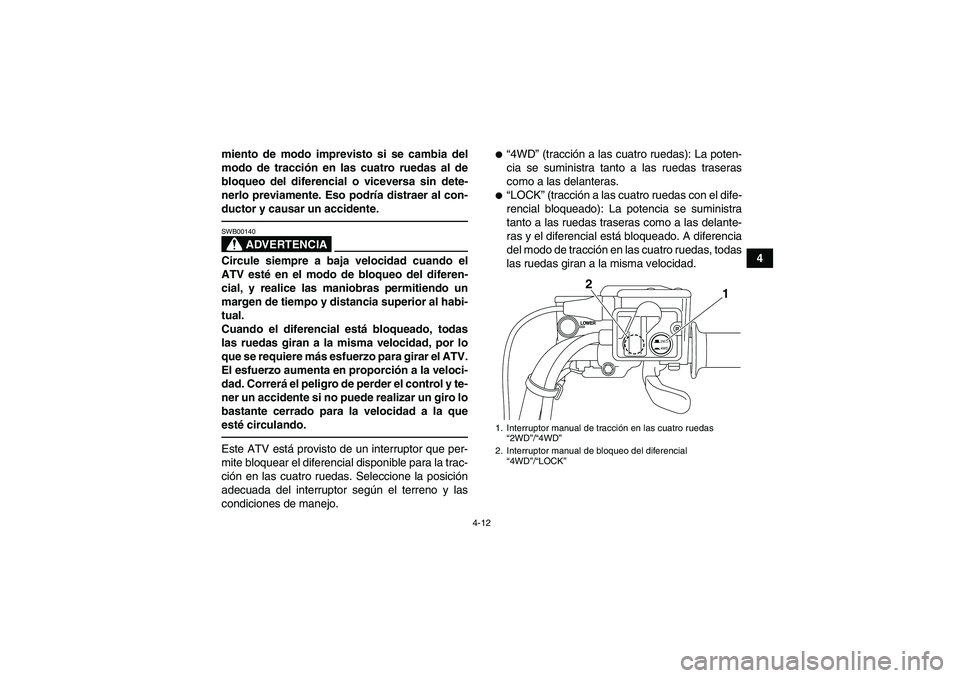

4 miento de modo imprevisto si se cambia del
modo de tracción en las cuatro ruedas al de
bloqueo del diferencial o viceversa sin dete-
nerlo previamente. Eso podría distraer al con-
ductor y causar un accidente.
ADVERTENCIA
SWB00140Circule siempre a baja velocidad cuando el
ATV esté en el modo de bloqueo del diferen-
cial, y realice las maniobras permitiendo un
margen de tiempo y distancia superior al habi-
tual.
Cuando el diferencial está bloqueado, todas
las ruedas giran a la misma velocidad, por lo
que se requiere más esfuerzo para girar el ATV.
El esfuerzo aumenta en proporción a la veloci-
dad. Correrá el peligro de perder el control y te-
ner un accidente si no puede realizar un giro lo
bastante cerrado para la velocidad a la que
esté circulando.Este ATV está provisto de un interruptor que per-
mite bloquear el diferencial disponible para la trac-
ción en las cuatro ruedas. Seleccione la posición
adecuada del interruptor según el terreno y las
condiciones de manejo.

“4WD” (tracción a las cuatro ruedas): La poten-
cia se suministra tanto a las ruedas traseras
como a las delanteras.
“LOCK” (tracción a las cuatro ruedas con el dife-
rencial bloqueado): La potencia se suministra
tanto a las ruedas traseras como a las delante-
ras y el diferencial está bloqueado. A diferencia
del modo de tracción en las cuatro ruedas, todas
las ruedas giran a la misma velocidad.1. Interruptor manual de tracción en las cuatro ruedas
“2WD”/“4WD”
2. Interruptor manual de bloqueo del diferencial
“4WD”/“LOCK”
2WD
4WD
1
2
U1HP60S0.book Page 12 Monday, April 11, 2011 1:39 PM

4-13

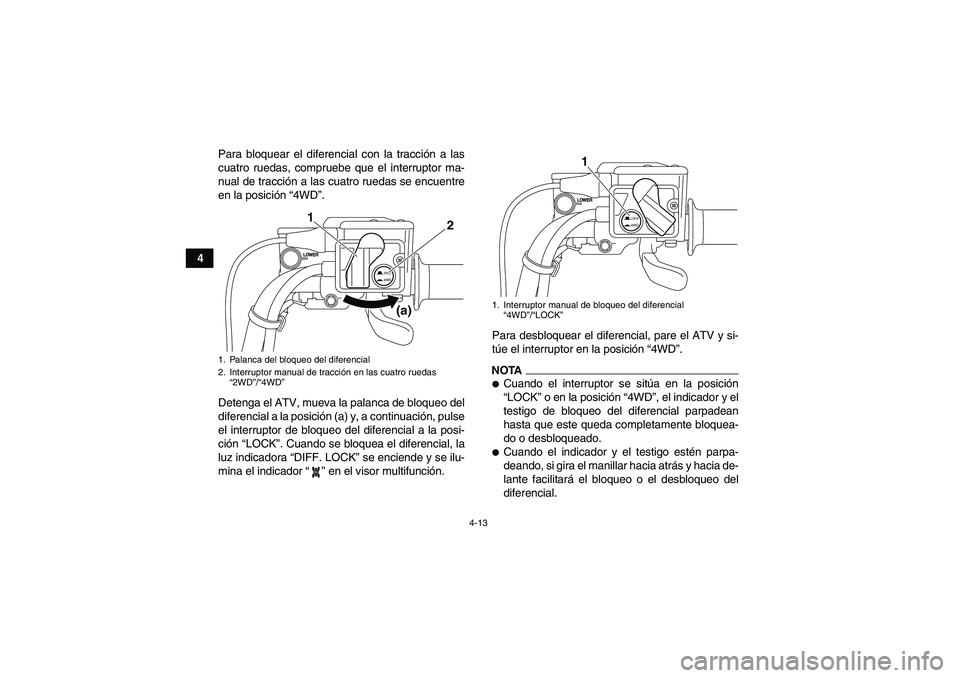

4Para bloquear el diferencial con la tracción a las
cuatro ruedas, compruebe que el interruptor ma-
nual de tracción a las cuatro ruedas se encuentre
en la posición “4WD”.
Detenga el ATV, mueva la palanca de bloqueo del
diferencial a la posición (a) y, a continuación, pulse
el interruptor de bloqueo del diferencial a la posi-
ción “LOCK”. Cuando se bloquea el diferencial, la
luz indicadora “DIFF. LOCK” se enciende y se ilu-
mina el indicador“” en el visor multifunción.Para desbloquear el diferencial, pare el ATV y si-
túe el interruptor en la posición “4WD”.
NOTA
Cuando el interruptor se sitúa en la posición
“LOCK” o en la posición “4WD”, el indicador y el
testigo de bloqueo del diferencial parpadean
hasta que este queda completamente bloquea-
do o desbloqueado.
Cuando el indicador y el testigo estén parpa-
deando, si gira el manillar hacia atrás y hacia de-
lante facilitará el bloqueo o el desbloqueo del
diferencial.
1. Palanca del bloqueo del diferencial
2. Interruptor manual de tracción en las cuatro ruedas
“2WD”/“4WD”
2WD
4WD
2
1
(a)
1. Interruptor manual de bloqueo del diferencial
“4WD”/“LOCK”
LOCK4WD
1
U1HP60S0.book Page 13 Monday, April 11, 2011 1:39 PM
