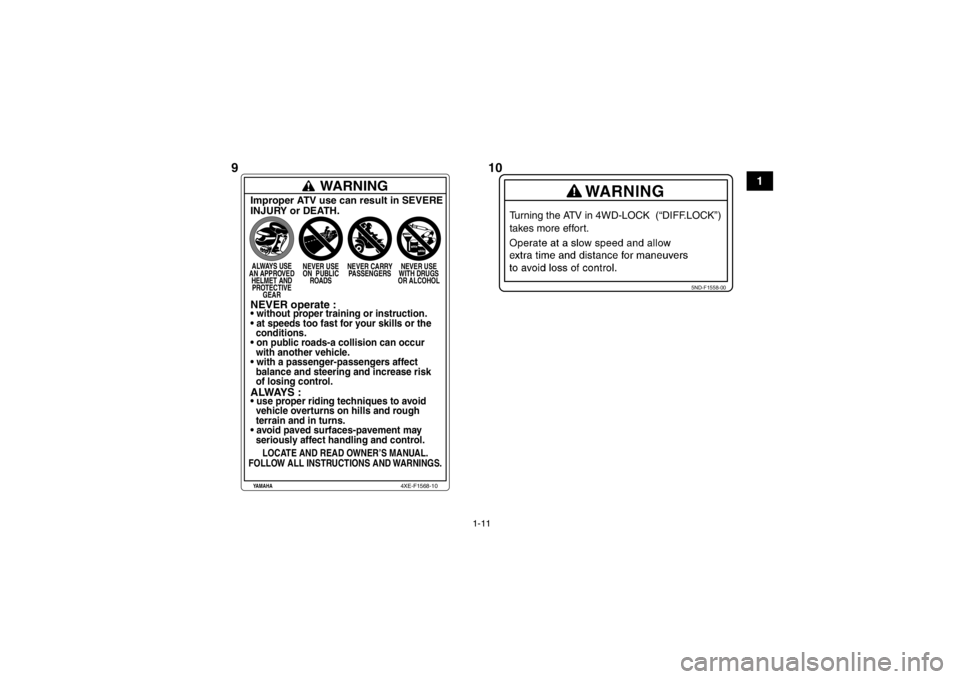

Turning the ATV in 4WD-LOCK (“DIFF.LOCK”)
takes more effort.
WARNING
Improper ATV use can result in SEVERE
INJURY or DEATH.ALWAYS USE
AN APPROVED HELMET ANDPROTECTIVE GEAR NEVER USE
ON PUBLIC ROADS NEVER CARRY
PASSENGERS NEVER USE
WITH DRUGS
OR ALCOHOLNEVER operate :
ALWAYS :

conditions.

with another vehicle.

balance and steering and increase risk
of losing control.

vehicle overturns on hills and rough
terrain and in turns.

seriously affect handling and control.
LOCATE AND READ OWNER’S MANUAL.
FOLLOW ALL INSTRUCTIONS AND WARNINGS.
4XE-F1568-10
YAMAHA
91 0
U1HP61S0.book Page 11 Thursday, April 5, 2012 3:28 PM

2-1
2
SBU17431
INFORMACIÓN RELATIVA A LA SEGURIDAD
SBU27253EL ATV NO ES UN JUGUETE; SU CONDUC-CIÓN PUEDE RESULTAR PELIGROSA.El ATV se conduce de modo distinto a otros vehí-
culos como los coches o las motocicletas. Se pue-
de producir rápidamente una colisión o un vuelco,
incluso durante maniobras de rutina como giros,
conducción en laderas o paso sobre obstáculos, si
no se toman las debidas precauciones.
Si no sigue estas instrucciones, puede sufrir LE-
SIONES GRAVES O INCLUSO LA MUERTE:●Lea atentamente este manual y todas las eti-
quetas, y siga los procedimientos de manejo
descritos.●No conduzca nunca un ATV sin la instrucción
adecuada. Asista a un curso de formación. Los
principiantes deben recibir formación por parte
de un instructor titulado. Consulte a un distribui-
dor autorizado de ATV para informarse de los
cursos de formación que se impartan más cer-
ca.
●Siga siempre las recomendaciones en cuanto a
la edad:
– Un niño menor de 16 años no debe conducir
nunca un ATV con un motor de una cilindrada
superior a los 90 cc.●No permita que un niño menor de 16 años ma-
neje un ATV sin la supervisión de un adulto, ni
que utilice el vehículo de forma continuada si ca-
rece de la destreza suficiente para manejarlo
con seguridad.●No lleve nunca un pasajero en el ATV.●Este vehículo está destinado únicamente para
uso en superficies no pavimentadas. No lo utili-
ce en superficies pavimentadas tales como:
aceras, caminos particulares, áreas de estacio-
namiento, carreteras pavimentadas, vías públi-
cas y autovías.●Esté alerta ante la posible presencia de otros
vehículos cuando conduzca por calles o carrete-
ras no pavimentadas. Asegúrese de conocer las
leyes y reglamentaciones del país antes de cir-
cular por calles o carreteras públicas sin pavi-
mentar.
U1HP61S0.book Page 1 Thursday, April 5, 2012 3:28 PM

2-2
2
●No conduzca nunca el ATV sin llevar un casco
de motociclista homologado de su talla. Deberá
llevar, asimismo, protección ocular (gafas o vi-
sera de seguridad), guantes, botas, una cha-
queta o camisa de manga larga y pantalones
largos.●No consuma nunca alcohol ni drogas antes o
durante el manejo de este ATV.●No conduzca nunca a velocidades excesivas
para su destreza o para las condiciones reinan-
tes. Circule siempre a una velocidad adecuada
al terreno, la visibilidad, las condiciones de ma-
nejo y su experiencia.●No intente hacer acrobacias, saltos ni otras ma-
niobras peligrosas.●Inspeccione siempre el ATV cada vez que vaya
a utilizarlo para asegurarse de que se encuentra
en condiciones seguras de funcionamiento.
Siga siempre los procedimientos e intervalos de
inspección y mantenimiento indicados en este
manual.●Durante la conducción, mantenga siempre las
manos en el manillar y los pies sobre las estribe-
ras.
●Circule siempre despacio y sea especialmente
prudente cuando conduzca sobre terreno con el
que no esté familiarizado. Durante el manejo del
ATV esté siempre atento a cualquier cambio en
las condiciones del terreno.●No conduzca nunca sobre terreno excesiva-
mente accidentado, suelto o resbaladizo hasta
que haya aprendido y practicado las destrezas
necesarias para controlar el ATV sobre tales te-
rrenos. Observe siempre la máxima precaución
en este tipo de terrenos.●Siga los procedimientos adecuados para girar
que se indican en este manual. Practique los gi-
ros a baja velocidad antes de efectuarlos a velo-
cidades superiores. No gire nunca a excesiva
velocidad.●No conduzca el ATV en pendientes demasiado
pronunciadas para la máquina o para su pericia.
Practique en pendientes más suaves antes de
intentarlo en las empinadas.●Siga siempre los procedimientos adecuados
para subir pendientes que se indican en este
manual. Estudie cuidadosamente el terreno an-
tes de empezar a subir una pendiente. No suba
nunca pendientes con terreno demasiado suelto
U1HP61S0.book Page 2 Thursday, April 5, 2012 3:28 PM

2-3
2o resbaladizo. Desplace su peso hacia delante.
No acelere bruscamente. No corone nunca una
pendiente a toda velocidad.
●Para bajar pendientes o frenar en las mismas,
observe siempre los procedimientos adecuados
que se indican en este manual. Estudie a fondo
el terreno antes de comenzar a bajar la pendien-
te. Desplace su peso hacia atrás. No baje nunca
una pendiente a toda velocidad. Evite bajar pen-
dientes en un ángulo que obligue a inclinar mu-
cho el vehículo hacia un lado. Baje la pendiente
en línea recta siempre que sea posible.●Para cruzar una pendiente, siga siempre los
procedimientos adecuados que se indican en
este manual. Evite las pendientes de superficie
excesivamente suelta o resbaladiza. Desplace
su peso hacia el lado del ATV correspondiente
a la parte ascendente. No intente girar en redon-
do en una pendiente mientras no domine la téc-
nica de giro en terreno llano descrita en este
manual. Evite cruzar pendientes pronunciadas
en la medida de lo posible.●Siga siempre los procedimientos adecuados si
se cala el motor o el vehículo rueda hacia atrás
mientras sube una pendiente. Para evitar la pa-
rada del motor, utilice la marcha adecuada y mantenga una velocidad constante cuando
suba una pendiente. Si el vehículo se cala o rue-
da hacia atrás, siga el procedimiento especial
de frenado descrito en este manual. Apéese por
el lado ascendente si está en sentido oblicuo o
perpendicular a la pendiente, o por cualquiera
de los lados si sube en línea recta hacia la cima.
Gire el ATV y monte de nuevo siguiendo el pro-
cedimiento descrito en este manual.
●Antes de conducir en una zona desconocida,
compruebe siempre si hay obstáculos.●No trate nunca de superar obstáculos grandes,
tales como rocas o árboles caídos. Siga siempre
los procedimientos indicados en este manual
para conducir sobre obstáculos.●Tenga siempre mucho cuidado cuando el vehí-
culo patine o derrape. Aprenda a controlar con
seguridad los derrapes practicando a baja velo-
cidad en terreno llano y horizontal. En superfi-
cies extremadamente resbaladizas, tales como
hielo, circule despacio y sea extremadamente
precavido para evitar el riesgo de perder el con-
trol a causa de un patinazo o un derrape.●No conduzca nunca el ATV en aguas rápidas ni
más profundas que las recomendadas en este
manual. Recuerde que si se mojan los frenos
U1HP61S0.book Page 3 Thursday, April 5, 2012 3:28 PM

2-4
2
puede disminuir su capacidad para detener la
máquina. Compruebe los frenos cuando salga
del agua. Si es necesario, frene varias veces
para que el rozamiento seque los forros.
●Asegúrese que no hay obstáculos ni personas
detrás del vehículo antes de moverse hacia
atrás. Cuando la vía este libre, conduzca despa-
cio.●Utilice siempre neumáticos del tamaño y tipo es-
pecificados en este manual.●Mantenga siempre los neumáticos a la presión
correcta indicada en el manual.●No sobrepase nunca la capacidad de carga es-
pecificada para el ATV. La carga deberá ir con-
venientemente distribuida y sujeta. Reduzca la
velocidad y siga las instrucciones del manual
cuando tenga que transportar cargas o efectuar
un remolque. Mantenga una distancia de frena-
do mayor.●No utilice el ATV en la oscuridad, a menos que
esté equipado con un faro que funcione correc-
tamente. La conducción todoterreno es intrínse-
camente peligrosa y, además, las pistas
todoterreno no disponen de alumbrado para
guiarle.
●No realice nunca el mantenimiento de un ATV si
no posee los conocimientos necesarios. Con-
sulte a un distribuidor autorizado para informar-
se sobre el mantenimiento básico de un ATV.
Algunas operaciones de mantenimiento sola-
mente pueden ser realizadas por personal cua-
lificado.
En caso de accidente 1. Si está herido de gravedad, es posible que re- sulte más seguro permanecer junto a su vehí-
culo, el cual le protegerá de otros que se
aproximen. Según las lesiones que haya su-
frido y su situación en la pista, tendrá que de-
terminar si debe salirse de ella. Si se ha
lesionado la cabeza, el cuello o la espalda, o
no siente los miembros, no debe moverse.
Permanezca con el casco puesto y sin mover-
se. Quédese tendido junto al vehículo y espe-
re para recibir ayuda.
2. Si las lesiones son menos graves y puede ca- minar, salga de la pista. Compruebe si tiene
heridas y siga el procedimiento de primeros
auxilios según sea necesario.
3. Si sus lesiones son leves, y cuando sea segu- ro hacerlo, retire el vehículo de la pista para
evitar colisiones con otros vehículos. Com-
U1HP61S0.book Page 4 Thursday, April 5, 2012 3:28 PM

2-5
2pruebe si tiene heridas y siga el procedimien-
to de primeros auxilios según sea necesario.
Si su estado físico le permite conducir, exami-
ne el vehículo. Si el vehículo se encuentra en
condiciones seguras de funcionamiento y us-
ted puede conducirlo sin riesgo, póngalo en
marcha y regrese lentamente al campamento
u otro lugar conocido donde pueda recibir
atención médica. Si es preciso, póngase en
contacto con su grupo o con las autoridades
locales para indicarles dónde se encuentra y
qué ha sucedido.
En caso de avería 1. Si el vehículo no arranca o no se encuentra en condiciones seguras de funcionamiento, des-
conecte el interruptor principal y el interruptor
de paro del motor. Si la avería se produce al
anochecer o de noche, deje el interruptor prin-
cipal conectado para que las luces indiquen a
otros conductores la presencia de un vehículo
parado.
2. Sitúese fuera de peligro. Compruebe si vie- nen otros vehículos y, cuando sea seguro ha-
cerlo, empuje el suyo a un lado de la pista o
fuera de la pista principal para evitar una po-
sible colisión. Si no puede mover el vehículo por sí mismo, cuando sea seguro hacerlo dirí-
jase al punto estratégico más cercano y haga
señales a algún otro conductor para que le
ayude a empujar su vehículo hasta un lugar
seguro fuera de la pista.
3. Examine el vehículo para comprobar si pre- senta algún peligro inmediato. Los peligros
más evidentes son las fugas de combustible y
los cables eléctricos sueltos o rotos. Com-
pruebe visualmente si hay cables rotos y fu-
gas de combustible. Una fuga de combustible
se puede determinar por el olor a gasolina.
4. Una vez haya verificado que no existe un pe- ligro inmediato, puede quitarse el casco para
examinar más de cerca el vehículo. Comprue-
be si presenta signos externos de desgaste,
piezas rotas, escapes de líquidos, grietas en
el bastidor, daños en la suspensión, en las
ruedas, etc. El combustible, el aceite y el refri-
gerante suelen desprender un olor percepti-
ble.
5. Si el vehículo no arranca o resulta inseguro utilizarlo, desconecte todos los sistemas (inte-
rruptor de paro del motor, interruptor principal
y grifo de gasolina) y, seguidamente, haga se-
ñales o vaya a buscar ayuda.
U1HP61S0.book Page 5 Thursday, April 5, 2012 3:28 PM

2-6
2
Piezas y accesorios no originales y modifica-
ciones
Aunque puede encontrar productos no originales
de diseño y calidad similares a los de los acceso-
rios originales Yamaha, tenga en cuenta que algu-
nos de esos accesorios o modificaciones no son
adecuados porque pueden representar un peligro
para su propia seguridad o la de otras personas.
La instalación de productos no originales o la rea-
lización de modificaciones en el vehículo que alte-
ren cualquiera de sus características de diseño o
funcionamiento pueden suponer un peligro de le-
siones graves o mortales, tanto para usted como
para otras personas. Usted es responsable de
toda lesión relacionada con alteraciones del vehí-
culo. Cuando instale accesorios, tenga en cuenta
las recomendaciones siguientes, así como las que
se facilitan en el apartado “Carga”.
●No instale nunca accesorios que puedan alterar
las prestaciones del ATV. Compruebe detenida-
mente el accesorio antes de utilizarlo para cer-
ciorarse de que de ningún modo reduzca la
distancia al suelo ni limite el recorrido de la sus-
pensión, el recorrido de la dirección o el funcio-
namiento de los mandos.
●Los accesorios instalados en el ATV pueden
crear inestabilidad debido a una distribución in-
correcta del peso.●Los accesorios voluminosos o grandes pueden
afectar seriamente a la estabilidad del ATV.●Algunos accesorios pueden obligar al conductor
a desplazarse de su posición normal de conduc-
ción. Esta posición inadecuada limita la libertad
de movimiento del conductor y puede limitar su
capacidad de control; por tanto, no se recomien-
dan tales accesorios.●Tenga cuidado al añadir accesorios eléctricos.
Si los accesorios eléctricos superan la capaci-
dad del sistema eléctrico del ATV puede produ-
cirse una avería eléctrica, la cual puede
provocar el apagado de las luces o la pérdida de
potencia del motor, con el consiguiente peligro.
ADVERTENCIA
SWB00072Evite el envenenamiento por monóxido de car-
bono
Los gases de escape de todos los motores
contienen monóxido de carbono, un gas letal.
La inhalación de monóxido de carbono puede
provocar dolores de cabeza, mareos, asfixia,
náuseas, confusión y, por último, la muerte.
U1HP61S0.book Page 6 Thursday, April 5, 2012 3:28 PM

2-7
2El monóxido de carbono es un gas incoloro,
inodoro e insípido que puede estar presente en
el escape de cualquier motor aunque no se vea
ni se huela. Se pueden acumular rápidamente
niveles letales de monóxido de carbono que
provocarán enseguida la pérdida de conoci-
miento sin posibilidad de salvarse. Asimismo,
cantidades letales de monóxido de carbono
pueden mantenerse durante horas o días en un
lugar cerrado o mal ventilado. Si nota o siente
cualquier síntoma de envenenamiento, aban-
done el lugar inmediatamente, respire aire fres-
co y SOLICITE ASISTENCIA MÉDICA.
●No ponga en marcha el motor en un lugar ce-
rrado. Aunque intente ventilar el lugar con
extractores o abriendo ventanas y puertas,
el monóxido de carbono puede alcanzar rá-
pidamente niveles peligrosos.●No ponga en marcha el motor en lugares mal
ventilados o parcialmente cerrados como
cobertizos, garajes o cocheras.●No ponga en marcha el motor en el exterior
cuando los gases de escape puedan pene-
trar en un edificio a través de aberturas,
como por ejemplo ventanas y puertas.
U1HP61S0.book Page 7 Thursday, April 5, 2012 3:28 PM

3-1
3
SBU17680
DESCRIPCIÓN

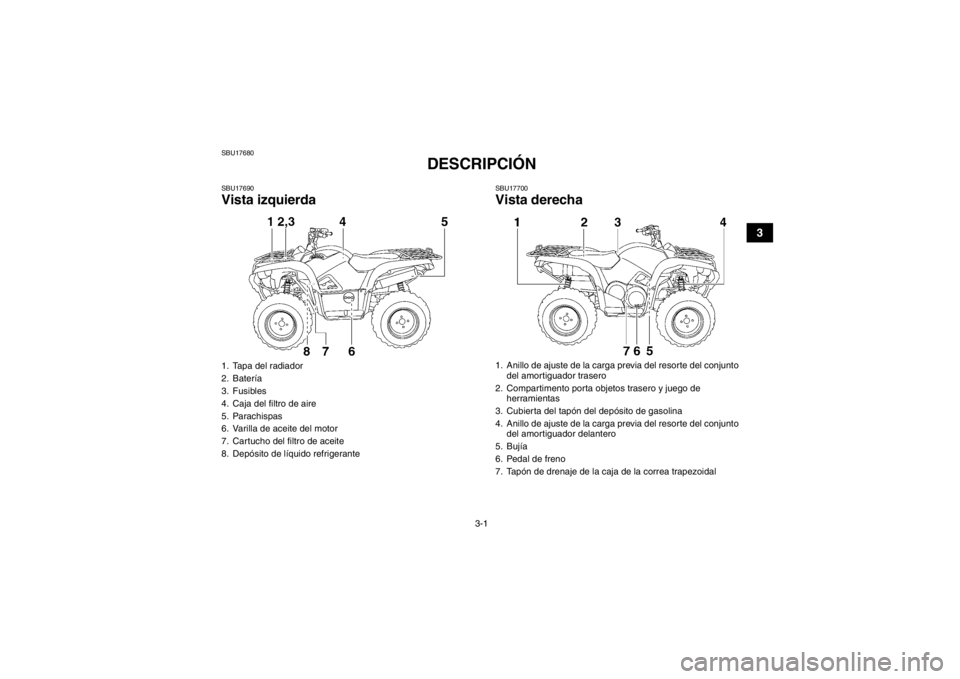

SBU17690Vista izquierda
SBU17700Vista derecha
1. Tapa del radiador
2. Batería
3. Fusibles
4. Caja del filtro de aire
5. Parachispas
6. Varilla de aceite del motor
7. Cartucho del filtro de aceite
8. Depósito de líquido refrigerante
5
1. Anillo de ajuste de la carga previa del resorte del conjunto del amortiguador trasero
2. Compartimento porta objetos trasero y juego de herramientas
3. Cubierta del tapón del depósito de gasolina
4. Anillo de ajuste de la carga previa del resorte del conjunto del amortiguador delantero
5. Bujía
6. Pedal de freno
7. Tapón de drenaje de la caja de la correa trapezoidal
U1HP61S0.book Page 1 Thursday, April 5, 2012 3:28 PM

3-2
3
SBU17712Mandos e instrumentos
NOTAEl ATV que ha adquirido puede variar ligeramente
de las ilustraciones que aparecen en este manual.
1. Palanca de selección de marcha
2. Maneta del freno trasero
3. Interruptores del manillar
4. Interruptor de la bocina
5. Depósito del líquido de freno trasero
6. Visor multifunción
7. Depósito del líquido de freno delantero
8. Interruptor manual de tracción en las cuatro ruedas/bloqueo del diferencial
9. Maneta del freno delantero
10.Maneta de aceleración
11.Compartimento porta objetos delantero
12.Interruptor principal
13.Toma de corriente continuaU1HP61S0.book Page 2 Thursday, April 5, 2012 3:28 PM
