Pédale de frein S’assurer du fonctionnement en douceur
. Si nécessaire, lubrifier les
points pivots. 8-56
Leviers de frein S’assurer du fonctionnement en douceur
. Si nécessaire, lubrifier les
points pivots. 8-55
Soufflets d’essieu S’assurer de l’absence de craquelures ou autre endommagement
et remplacer si nécessaire. 8-54
Visserie du châssis S’assurer que tous les écrous et vis sont correctement serrés. 5-8
Instruments, éclairage et
commandes Contrôler le fonctionnement et corriger si nécessaire. 5-8
ÉLÉMENTS TRAVAUX À EFFECTUER PAGES
U1HP61F0.book Page 3 Thursday, April 5, 2012 3:06 PM

5-4
5
FBU19541Carburant S’assurer que le niveau de carburant est suffisant.
(Voir page 4-18.)FBU19560Huile moteur S’assurer que l’huile moteur atteint le niveau spé-
cifié. Ajouter de l’huile si nécessaire. (Voir page
8-23.)FBU19590Huile de couple conique arrière S’assurer que l’huile de couple conique arrière at-
teint le niveau spécifié. Ajouter de l’huile si néces-
saire. (Voir page 8-27.)FBU19600Huile de différentiel S’assurer que l’huile de différentiel atteint le niveau
spécifié. Ajouter de l’huile si nécessaire. (Voir page
8-31.)FBU19631Liquide de refroidissement S’assurer que le liquide de refroidissement atteint
le niveau spécifié. Ajouter du liquide de refroidisse-
ment si nécessaire. (Voir page 8-33.)
N.B.Le niveau du liquide de refroidissement doit être
vérifié le moteur froid, car il varie en fonction de la
température du moteur.FBU29082Freins avant et arrière Leviers et pédale de frein●S’assurer que les leviers de frein avant et arrière
n’ont pas de jeu. Si ce n’est pas le cas, faire con-
trôler le circuit de freinage par un concession-
naire Yamaha.●S’assurer que la garde à la pédale de frein est
correcte. Si le jeu est incorrect, le régler. (Voir
page 8-52.)●Contrôler le fonctionnement des leviers et de la
pédale de frein. Ils doivent s’actionner sans à-
coups et présenter une sensation de fermeté. Si
ce n’est pas le cas, faire contrôler le circuit de
freinage par un concessionnaire Yamaha.
Niveau du liquide de frein
Contrôler le niveau du liquide de frein. Ajouter du
liquide si nécessaire. (Voir page 8-50.)
U1HP61F0.book Page 4 Thursday, April 5, 2012 3:06 PM

5-5
5
Fuite de liquide de frein
S’assurer qu’il n’y a pas de fuite de liquide de frein
au niveau des raccords ou des réservoirs de li-
quide de frein. Actionner les freins fermement pen-
dant une minute. Si un levier cède lentement sous
la pression, il y a lieu de suspecter une fuite dans
le circuit de freinage. Faire contrôler le circuit de
freinage par un concessionnaire Yamaha à la
moindre fuite.
Fonctionnement des freins
Tester le bon fonctionnement des freins juste
après le démarrage en roulant lentement. Si la
puissance de freinage est insuffisante, contrôler
l’usure des plaquettes de frein. (Voir page 8-49.)
FBU19761Levier des gaz Contrôler le bon fonctionnement du levier des gaz.
On doit pouvoir l’actionner facilement et il doit re-
tourner à la position de ralenti dès qu’on le relâche.
Si nécessaire, faire rectifier le problème par un
concessionnaire Yamaha.
FBU19814Pneus Contrôler fréquemment la pression de gonflage
des pneus afin de s’assurer qu’elle est conforme.
S’assurer également de leur bon état.
Pression des pneus
Vérifier et régler la pression des pneus à froid à
l’aide du manomètre basse pression pour pneus.
La pression de gonflage des pneus doit être égale
des deux côtés.
AVERTISSEMENT ! La conduite
d’un véhicule dont les pneus ne sont pas gon-
flés à la pression correcte peut être la cause de
blessures graves, voire de mort, en provo-
quant une perte de contrôle. Une pression in-
suffisante peut entraîner le déjantement du
pneu quand le véhicule est utilisé dans des
conditions extrêmes.
[FWB02541]
Gonfler les pneus à
la pression recommandée ci-dessous :
Liquide de frein spécifié :
DOT 4
U1HP61F0.book Page 5 Thursday, April 5, 2012 3:06 PM

5-6
5Le manomètre basse pression pour pneus fait par-
tie intégrante de l’équipement standard. Il convient
d’effectuer deux mesures de la pression de gon-
flage des pneus et de conserver la deuxième va-
leur. En effet, l’encrassement éventuel du mano-
mètre risquerait de fausser la première mesure. Limite d’usure de pneu
Changer un pneu dont la profondeur de sculpture
est réduite à 3 mm (0.12 in).
Pression de gonflage recommandée :
Ava nt35.0 kPa (0.350 kgf/cm², 5.0 psi)
Arrière 30.0 kPa (0.300 kgf/cm², 4.4 psi)
Pression de gonflage minimum : Ava nt32.0 kPa (0.320 kgf/cm², 4.6 psi)
Arrière 27.0 kPa (0.270 kgf/cm², 4.0 psi)
Pression maximale lors du sertissage des ta-
lons de pneu : Ava nt250 kPa (2.5 kgf/cm², 36 psi)
Arrière 250 kPa (2.5 kgf/cm², 36 psi)
1. Manomètre basse pression pour pneus
U1HP61F0.book Page 6 Thursday, April 5, 2012 3:06 PM

5-7
5
Renseignements sur les pneus
Ce VTT est équipé de pneus sans chambre à air.
AVERTISSEMENT
FWB02551La conduite d’un VTT dont le type de pneu ne
convient pas pourrait entraîner une perte de
contrôle du véhicule et augmenter les risques
d’accident.Après avoir subi de nombreux tests, les pneus ci-
tés ci-après ont été homologués par Yamaha Mo-
tor Manufacturing Corporation of America pour ce
modèle.1. Limite d’usure de pneu
Ava nt : Fabricant/modèle :YFM700FAPD CHENG SHIN/C828
YFM700FAPSED CHENG SHIN/C828
YFM7FGD MAXXIS/MU19
YFM7FGPAD MAXXIS/MU19
YFM7FGPD MAXXIS/MU19
YFM7FGPHD MAXXIS/MU19
YFM7FGPLED MAXXIS/MU19
YFM7FGPSED MAXXIS/MU19
Taille : AT25 x 8-12
Ty p e : Sans chambre (Tubeless)
U1HP61F0.book Page 7 Thursday, April 5, 2012 3:06 PM

5-8
5Pneus et jantes issus du marché secondaire
Les pneus et les jantes livrés avec ce VTT sont
conçus pour les capacités de performance du vé-
hicule et sont conçus de sorte à offrir la meilleure
combinaison de maniabilité, de freinage et de con-
fort. D’autres pneus, jantes, tailles et combinai-
sons peuvent ne pas être adéquats.
FBU19840Visserie du châssis S’assurer que tous les écrous et vis sont correcte-
ment serrés.FBU19850Instruments, éclairage et commandes S’assurer que chaque instrument, éclairage et
commande fonctionne correctement. Corriger si
nécessaire.
Arrière :
Fabricant/modèle :YFM700FAPD CHENG SHIN/C828
YFM700FAPSED CHENG SHIN/C828
YFM7FGD MAXXIS/MU20
YFM7FGPAD MAXXIS/MU20
YFM7FGPD MAXXIS/MU20
YFM7FGPHD MAXXIS/MU20
YFM7FGPLED MAXXIS/MU20
YFM7FGPSED MAXXIS/MU20
Taille : AT 2 5 x 1 0 - 1 2
Ty p e : Sans chambre (Tubeless)
U1HP61F0.book Page 8 Thursday, April 5, 2012 3:06 PM

6-1
6
FBU19881
UTILISATION
FBU19901Lire attentivement ce manuel avant la première uti-
lisation du VTT. Si l’explication d’une commande
ou d’une fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWB00631Lire attentivement ce manuel afin de se familia-
riser avec toutes les commandes en vue de ré-
duire les risques de perte de contrôle pouvant
entraîner accidents et blessures.FBU30560Mise en marche du moteur ATTENTIONFCB00150Lire attentivement la section “Rodage du mo-
teur” à la page 6-4 avant la première utilisation
du véhicule.1. Tourner la clé de contact sur “ ” (contact) et
le coupe-circuit du moteur sur “ ”. Les témoins d’alerte suivants devraient s’allu-
mer pendant quelques secondes, puis s’étein-
dre.
●Témoin d’alerte de la température du li-
quide de refroidissement●Témoin d’alerte de panne moteur
Le témoin d’alerte “EPS” devrait s’allumer,
puis s’éteindre à la mise en marche du mo-
teur. (pour modèle avec EPS)
ATTENTIONFCB00824Si un témoin d’alerte reste allumé, se reporter
à la page 4-2 et effectuer le contrôle du circuit
approprié. Afin d’éviter tout endommagement,
ne pas conduire le véhicule lorsqu’un témoin
d’alerte reste allumé.2. Actionner la pédale de frein, puis engager le point mort ou la position de stationnement. Le
témoin correspondant devrait s’allumer. Si le
témoin ne s’allume pas, faire contrôler le cir-
cuit électrique par un concessionnaire
Yamaha.
U1HP61F0.book Page 1 Thursday, April 5, 2012 3:06 PM

6-2
6
N.B.Ce véhicule est muni d’un coupe-circuit d’allu-
mage. Le moteur peut être mis en marche dans les
conditions suivantes :●Le sélecteur de marche est au point mort ou à la
position de stationnement.●Un rapport est engagé et le levier de frein arrière
ou la pédale de frein sont actionnés. Il est toute-
fois préférable de sélectionner le point mort ou la
position de stationnement avant de mettre le
moteur en marche.3. Actionner le levier de frein arrière ou la pédalede frein.
4. Fermer complètement le levier des gaz et mettre le moteur en marche en appuyant sur
le bouton du démarreur.N.B.Si le moteur ne se met pas en marche, relâcher le
bouton du démarreur, puis appuyer à nouveau sur
celui-ci. Attendre quelques secondes entre cha-
que tentative. Chaque essai de mise en marche du
moteur doit être aussi court que possible afin de préserver l’énergie de la batterie. Ne pas actionner
le démarreur pendant plus de 10 secondes d’affi-
lée.
ATTENTIONFCB00163En vue de prolonger la durée de service du mo-
teur, ne jamais accélérer à l’excès tant que le
moteur est froid !FBU20441Fonctionnement du sé
lecteur de mar-
che et conduite en marche arrière ATTENTIONFCB00170Arrêter le véhicule avant de changer de vi-
tesse, sous peine d’endommager la boîte de vi-
tesses.Passage des rapports : passage du point mort
à la gamme haute et de la gamme haute à la
gamme basse

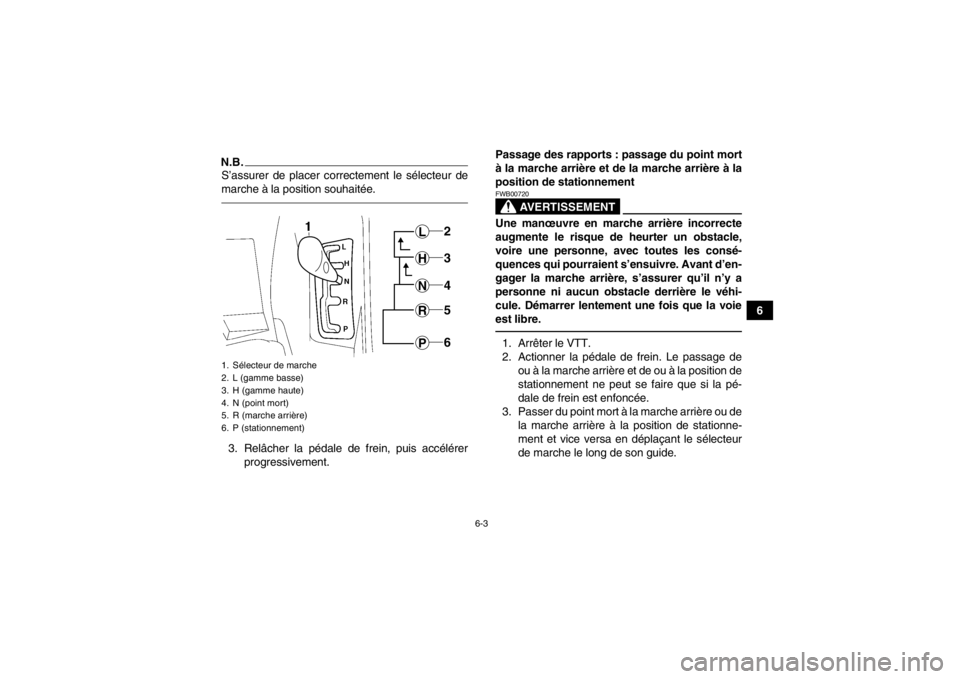

1. Arrêter le VTT.
2. Actionner la pédale de frein, puis sélectionner le rapport en déplaçant le sélecteur de mar-
che le long de son guide.
U1HP61F0.book Page 2 Thursday, April 5, 2012 3:06 PM

6-3
6
N.B.S’assurer de placer correctement le sélecteur de
marche à la position souhaitée.3. Relâcher la pédale de frein, puis accélérerprogressivement. Passage des rapports : passage du point mort
à la marche arrière et de la marche arrière à la
position de stationnement
AVERTISSEMENT
FWB00720Une manœuvre en marche arrière incorrecte
augmente le risque de heurter un obstacle,
voire une personne, avec toutes les consé-
quences qui pourraient s’ensuivre. Avant d’en-
gager la marche arrière, s’assurer qu’il n’y a
personne ni aucun obstacle derrière le véhi-
cule. Démarrer lentement une fois que la voie
est libre.1. Arrêter le VTT.
2. Actionner la pédale de frein. Le passage de
ou à la marche arrière et de ou à la position de
stationnement ne peut se faire que si la pé-
dale de frein est enfoncée.
3. Passer du point mort à la marche arrière ou de la marche arrière à la position de stationne-
ment et vice versa en déplaçant le sélecteur
de marche le long de son guide.

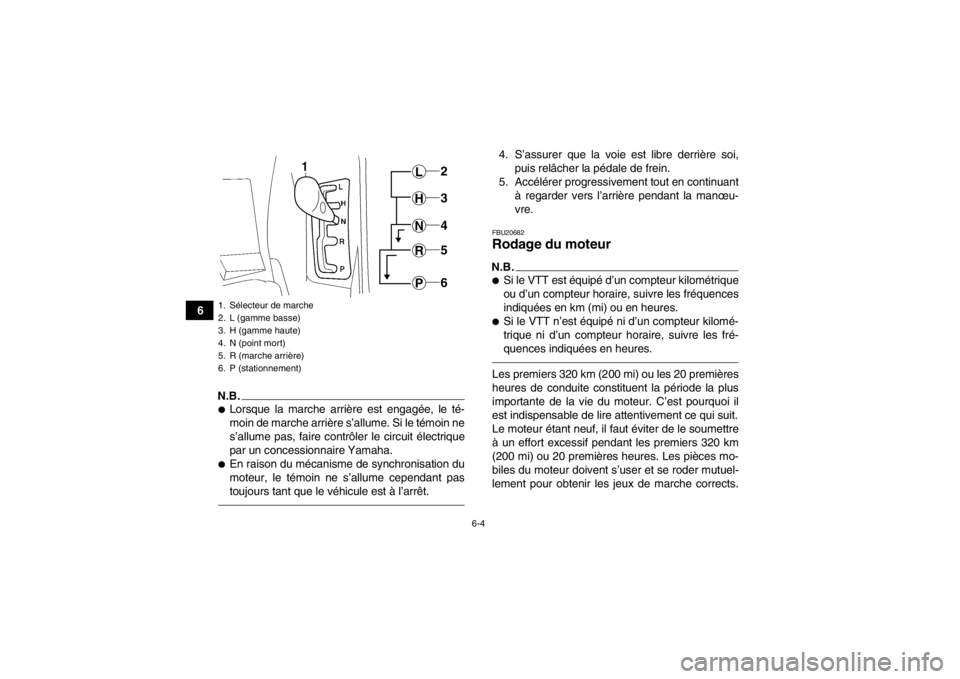

1. Sélecteur de marche
2. L (gamme basse)
3. H (gamme haute)
4. N (point mort)
5. R (marche arrière)
6. P (stationnement)
L 2H 3N4R5P6
U1HP61F0.book Page 3 Thursday, April 5, 2012 3:06 PM

6-4
6
N.B.●Lorsque la marche arrière est engagée, le té-
moin de marche arrière s’allume. Si le témoin ne
s’allume pas, faire contrôler le circuit électrique
par un concessionnaire Yamaha.●En raison du mécanisme de synchronisation du
moteur, le témoin ne s’allume cependant pas
toujours tant que le véhicule est à l’arrêt.
4. S’assurer que la voie est libre derrière soi,puis relâcher la pédale de frein.
5. Accélérer progressivement tout en continuant à regarder vers l’arrière pendant la manœu-
vre.FBU20682Rodage du moteur N.B.●Si le VTT est équipé d’un compteur kilométrique
ou d’un compteur horaire, suivre les fréquences
indiquées en km (mi) ou en heures.●Si le VTT n’est équipé ni d’un compteur kilomé-
trique ni d’un compteur horaire, suivre les fré-
quences indiquées en heures.Les premiers 320 km (200 mi) ou les 20 premières
heures de conduite constituent la période la plus
importante de la vie du moteur. C’est pourquoi il
est indispensable de lire attentivement ce qui suit.
Le moteur étant neuf, il faut éviter de le soumettre
à un effort excessif pendant les premiers 320 km
(200 mi) ou 20 premières heures. Les pièces mo-
biles du moteur doivent s’user et se roder mutuel-
lement pour obtenir les jeux de marche corrects.
1. Sélecteur de marche
2. L (gamme basse)
3. H (gamme haute)
4. N (point mort)
5. R (marche arrière)
6. P (stationnement)
L 2H 3N4R5P6
U1HP61F0.book Page 4 Thursday, April 5, 2012 3:06 PM
