Contrôle du niveau du liquide de frein ...... 8-50
Changement du liquide de frein ............... 8-51
Réglage de la garde des leviers de frein avant et arrière ....................................... 8-52
Réglage de la garde de la pédale de frein ........................................................ 8-52
Soufflets d’essieu ..................................... 8-54
Contrôle et lubrification des câbles .......... 8-55
Contrôle et lubrification des leviers de frein avant et arrière ............................... 8-55
Contrôle et lubrification de la pédale de frein ........................................................ 8-56
Contrôle des roulements de moyeu de roue ........................................................ 8-57
Contrôle des bagues de barre stabilisatrice ........................................... 8-57
Lubrification des pivots de fusée arrière ........................................... 8-58
Lubrification de l’arbre de direction .......... 8-58
Batterie ..................................................... 8-58
Remplacement d’un fusible ...................... 8-62
Remplacement d’une ampoule de phare ...................................................... 8-64
Réglage du faisceau des phares .............. 8-66
Remplacement de l’ampoule du feu arrière/stop ............................................. 8-66
Dépose d’une roue ................................... 8-67 Repose d’une roue ...................................8-68
Diagnostic de pannes ...............................8-69
Schémas de diagnostic de pannes ...........8-71
NETTOYAGE ET REMISAGE ........................9-1 Nettoyage ...................................................9-1
Remisage ....................................................9-2
CARACTÉRISTIQUES ................................10-1
RENSEIGNEMENTS
COMPLÉMENTAIRES..................................11-1 Numéros d’identification ...........................11-1
U1HP61F0.book Page 3 Thursday, April 5, 2012 3:06 PM

8-7
8
10*Combinés ressort-
amortisseur Contrôler le fonctionnement et corriger si néces-
saire.
S’assurer de l’absence de fuites d’huile et rempla- cer si nécessaire. √√√
11 *Bagues de barre
stabilisatrice
Contrôler l’état et remplacer si nécessaire.
√√√
12 *Pivots de fusée ar-
rière Lubrifier à la graisse à base de savon au lithium.
√√√
13 *Arbre de direction Lubrifier à la graisse à base de savon au lithium. √√√
14 *Direction Contrôler le fonctionnement et réparer ou rempla-
cer, si nécessaire.
Contrôler le pincement et le régler si nécessaire. √√√√√
15 *Support du moteur Contrôler l’état et remplacer si nécessaire. √√√
16 *Soufflets d’essieu Contrôler l’état et remplacer si nécessaire. √√√√√
17 Huile moteur Changer.
S’assurer de l’absence de fuites d’huile et corriger
si nécessaire. √ √√√
18 Cartouche du filtre
à huile moteur Remplacer.
√√√
19 Huile de différentiel Changer.
S’assurer de l’absence de fuites d’huile et corriger
si nécessaire. √√
N° ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320U1HP61F0.book Page 7 Thursday, April 5, 2012 3:06 PM

8-58
8

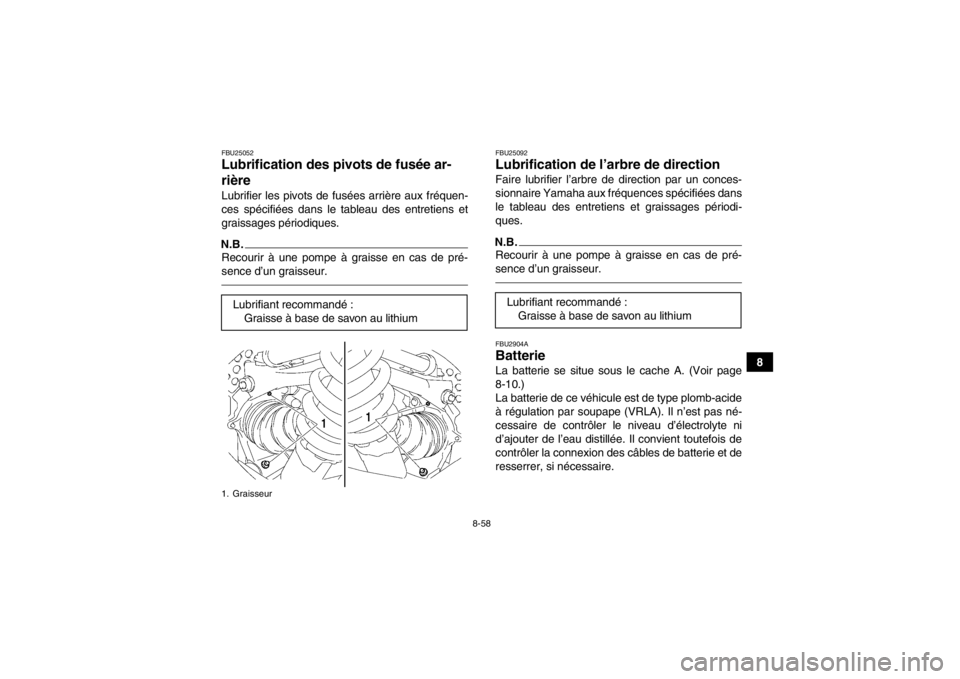

FBU25052Lubrification des pivots de fusée ar-
rière Lubrifier les pivots de fusées arrière aux fréquen-
ces spécifiées dans le tableau des entretiens et
graissages périodiques.N.B.Recourir à une pompe à graisse en cas de pré-
sence d’un graisseur.
FBU25092Lubrification de l’arbre de direction Faire lubrifier l’arbre de direction par un conces-
sionnaire Yamaha aux fréquences spécifiées dans
le tableau des entretiens et graissages périodi-
ques.N.B.Recourir à une pompe à graisse en cas de pré-
sence d’un graisseur.FBU2904ABatterie La batterie se situe sous le cache A. (Voir page
8-10.)
La batterie de ce véhicule est de type plomb-acide
à régulation par soupape (VRLA). Il n’est pas né-
cessaire de contrôler le niveau d’électrolyte ni
d’ajouter de l’eau distillée. Il convient toutefois de
contrôler la connexion des câbles de batterie et de
resserrer, si nécessaire.
Lubrifiant recommandé :
Graisse à base de savon au lithium
1. Graisseur
Lubrifiant recommandé :Graisse à base de savon au lithium
U1HP61F0.book Page 58 Thursday, April 5, 2012 3:06 PM

INDEX
AAccessoires et chargement ............................................ 6-6
Accessoires, prise ........................................................ 4-26
Amortisseurs avant et arrière, réglage ......................... 4-24
Arbre de direction, lubrification .................................... 8-58
Avertisseur ..................................................................... 4-9BBarre stabilisatrice, contrôle des bagues ..................... 8-57
Batterie ......................................................................... 8-58
Bougie, contrôle ........................................................... 8-21CCâbles, contrôle et lubrification .................................... 8-55
Caches, dépose et repose ........................................... 8-10
Calandres, dépose ....................................................... 8-20
Caractéristiques ........................................................... 10-1
Carburant .............................................................. 4-18, 5-4
Commodos ..................................................................... 4-8
Commutateur de blocage du différentiel ...................... 4-12
Commutateur du mode de traction .............................. 4-11
Compartiments de rangement ..................................... 4-21
Conduite du VTT ............................................................ 7-1
Contacteur à clé ............................................................. 4-1
Coupe-circuit du moteur ................................................. 4-9
Courroie trapézoïdale, bouchon de vidange du carter ................................... 8-47DDémarreur ...................................................................... 4-9
EÉclairage, commutateur général .................................... 4-9
Écran multifonction ........................................................ 4-5
Emplacement des éléments .......................................... 3-1
Emplacement des étiquettes ......................................... 1-1
Entretien du système antipollution, tableau ................... 8-3
Entretiens et graissages, tableau .................................. 8-5
EPS, témoin d’alerte (pour modèle à EPS) ................... 4-4
Étiquette des codes du modèle ................................... 11-1FFeu arrière/stop, remplacement d’une ampoule .......... 8-66
Filtre à air, nettoyage de l’élément ............................... 8-41
Frein arrière, levier et pédale ....................................... 4-16
Frein avant, levier ........................................................ 4-16
Frein, réglage de la garde de la pédale ....................... 8-52
Freins ........................................................................... 8-48
Freins avant et arrière .................................................... 5-4
Freins avant et arrière,
contrôle de la garde des leviers ................................. 8-52
Freins avant et arrière, contrôle des plaquettes .......... 8-49
Freins, changement du liquide ..................................... 8-51
Freins, contrôle du niveau du liquide ........................... 8-50
Fusées arrière, lubrification des pivots ........................ 8-58
Fusibles, remplacement ............................................... 8-62HHuile de couple conique arrière ............................ 5-4, 8-27
Huile de différentiel ............................................... 5-4, 8-31
Huile moteur .................................................................. 5-4
Huile moteur et cartouche du filtre ............................... 8-23
