YAMAHA GRIZZLY 700 2015 Notices Demploi (in French)

8-31
8 4. Contrôler l’état du joint et le remplacer s’il est
abîmé.
5. Remonter le bouchon de remplissage et son
joint, puis serrer le bouchon au couple spéci-
fié.
Changement de l’huile de différentiel
1. Placer le VTT sur une surface de niveau.
2. Placer un bac à vidange sous le boîtier de dif-
férentiel afin d’y recueillir l’huile usagée.
3. Retirer le bouchon de remplissage, la vis de
vidange de l’huile de différentiel, ainsi que
leur joint, afin de vidanger l’huile du boîtier de
différentiel.4. Monter la vis de vidange et un joint neuf, puis
serrer la vis au couple de serrage spécifié.
5. Remplir avec de l’huile de différentiel du type
spécifié jusqu’au bord de l’orifice de remplis-
sage, comme illustré. ATTENTION : Ne pas
laisser pénétrer de corps étrangers dans
le boîtier de différentiel.
[FCB00412]
Couple de serrage :
Bouchon de remplissage de l’huile de
différentiel :
23 Nm (2.3 m·kgf, 17 ft·lbf)
1. Vis de vidange de l’huile de différentiel
2. JointCouple de serrage :
Vis de vidange de l’huile de différentiel :
9.8 Nm (0.98 m·kgf, 7.1 ft·lbf)
12
UB3860F0.book Page 31 Tuesday, July 8, 2014 1:41 PM

8-32
8
6. Contrôler l’état du joint du bouchon de rem-
plissage et le remplacer s’il est abîmé.
7. Remonter le bouchon de remplissage et son
joint, puis serrer le bouchon au couple spéci-
fié.8. S’assurer que le boîtier de différentiel ne fuit
pas. Si une fuite d’huile est détectée, il faut en
rechercher la cause.
FBU23471Liquide de refroidissementIl faut contrôler le niveau du liquide de refroidisse-
ment avant chaque départ. Il convient également
de changer le liquide de refroidissement aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques.FBU27129Contrôle du niveau du liquide de refroidisse-
ment
1. Placer le VTT sur une surface de niveau.N.B.Le niveau du liquide de refroidissement doit être
vérifié le moteur froid, car il varie en fonction de la
température du moteur.
1. Bouchon de remplissage de l’huile de différentiel
2. Joint
3. Huile de différentiel
4. Niveau d’huile correctHuile de différentiel recommandée :
Vo i r p a g e 1 0 - 1 .
1
2
3
4
Couple de serrage :

différentiel :
23 Nm (2.3 m·kgf, 17 ft·lbf)
UB3860F0.book Page 32 Tuesday, July 8, 2014 1:41 PM

8-33
8 2. Contrôler le niveau du liquide de refroidisse-
ment dans le vase d’expansion.
N.B.Le niveau du liquide de refroidissement doit se si-
tuer entre les repères de niveau minimum et maxi-
mum. 3. Si le niveau du liquide de refroidissement est
inférieur ou égal au repère de niveau mini-
mum, retirer le cache D pour accéder au vase
d’expansion. (Voir page 8-10.)4. Retirer le bouchon du vase d’expansion, ver-
ser du liquide de refroidissement ou de l’eau
distillée jusqu’au repère de niveau maximum,
puis remettre le bouchon du vase d’expan-
sion en place, et ensuite le cache.
ATTENTION : Si l’on ne peut se procurer
du liquide de refroidissement, utiliser de
l’eau distillée ou de l’eau du robinet douce.
Ne pas utiliser d’eau dure ou salée, car
cela est préjudiciable au moteur. Si l’on a
utilisé de l’eau au lieu de liquide de refroi-
dissement, il faut la remplacer par du li-
quide de refroidissement dès que possible
afin de protéger le circuit de refroidisse-
ment du gel et de la corrosion. Si on a
ajouté de l’eau au liquide de refroidisse-
ment, il convient de faire contrôler le plus
rapidement possible le taux d’antigel par
un concessionnaire Yamaha, afin de
rendre toutes ses propriétés au liquide de
refroidissement.
[FCB01012]
1. Repère de niveau maximum
2. Repère de niveau minimumUB3860F0.book Page 33 Tuesday, July 8, 2014 1:41 PM

8-34
8
N.B.Le ventilateur de radiateur se met en marche et
se coupe automatiquement en fonction de la
température du liquide de refroidissement dans
le radiateur.
En cas de surchauffe du moteur, suivre les ins-
tructions à la page 8-70.
FBU2776AChangement du liquide de refroidissement
AVERTISSEMENT
FWB01891Attendre que le moteur et le radiateur aient re-
froidi avant d’enlever le bouchon de radiateur.
Le liquide chaud et la vapeur risquent de pro-
voquer des brûlures. Toujours couvrir le bou-
chon d’un chiffon épais avant de l’ouvrir. Lais-
ser s’échapper les vapeurs résiduelles avant
de retirer le bouchon. 1. Placer le VTT sur une surface de niveau.
2. Déposer le cache D. (Voir page 8-10.)
3. Déposer le marche-pied en retirant ses vis et
écrous.
1. Bouchon du vase d’expansion
2. Repère de niveau maximum
3. Repère de niveau minimumCapacité du vase d’expansion (jusqu’au re-
père de niveau maximum) :
0.24 L (0.25 US qt, 0.21 Imp.qt)
2
1
3
UB3860F0.book Page 34 Tuesday, July 8, 2014 1:41 PM

8-35
8 4. Placer un récipient sous le moteur, puis retirer
la vis de vidange du liquide de refroidisse-
ment et son joint. (Afin d’éviter toute coulure
de liquide de refroidissement sur le protège-
carter, il convient d’utiliser une feuille de pa-
pier pliée comme illustré ou tout objet de
forme similaire.)
5. Déposer le cache B. (Voir page 8-10.)

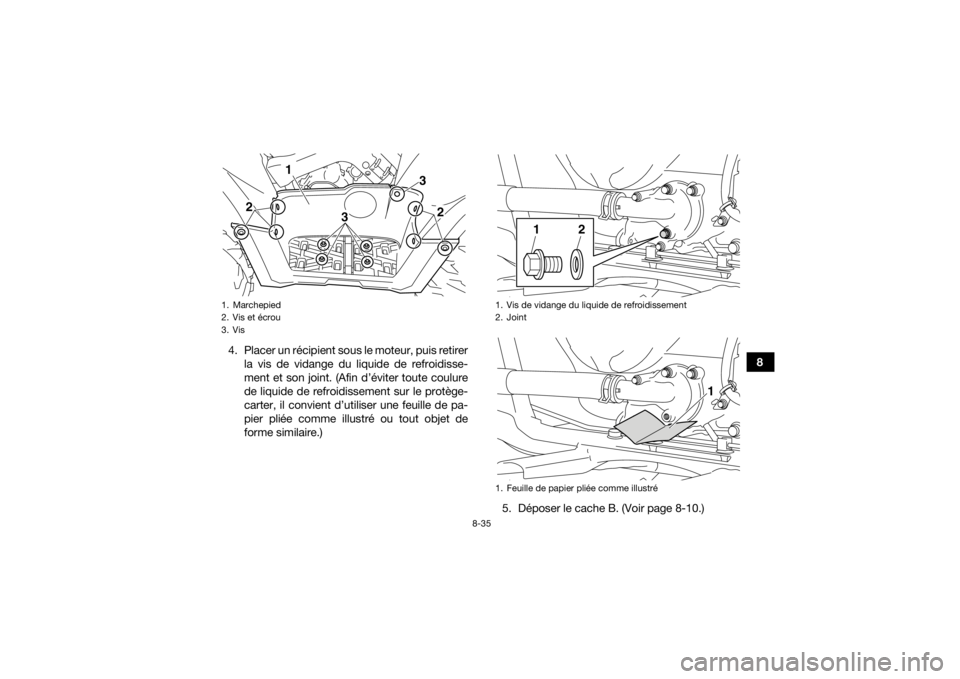

1. Marchepied
2. Vis et écrou
3. Vis
3
2
2
3
1
1. Vis de vidange du liquide de refroidissement
2. Joint
1. Feuille de papier pliée comme illustré
1
2
1
UB3860F0.book Page 35 Tuesday, July 8, 2014 1:41 PM

8-36
86. Retirer le bouchon du radiateur.
7. Retirer le bouchon du vase d’expansion.
8. Débrancher la durite du côté du vase d’ex-
pansion et vidanger le liquide de refroidisse-
ment du vase d’expansion.9. Après avoir vidangé le liquide de refroidisse-
ment, rincer soigneusement le circuit de re-
froidissement à l’eau courante propre.
10. Monter la vis de vidange et son joint neuf,
puis serrer la vis au couple de serrage spéci-
fié.
11. Brancher la durite du vase d’expansion.
1. Bouchon du radiateur
1. Durite du vase d’expansionCouple de serrage :
Vis de vidange du liquide de
refroidissement :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
UB3860F0.book Page 36 Tuesday, July 8, 2014 1:41 PM

8-37
8 12. Remplir entièrement le radiateur de liquide de
refroidissement du type recommandé.
13. Verser du liquide de refroidissement du type
recommandé jusqu’au repère de niveau
maximum du vase d’expansion, puis remettre
le bouchon en place. ATTENTION : Mélan-
ger l’antigel exclusivement avec de l’eau
distillée. Pour se dépanner, il est toutefois
possible de recourir à de l’eau douce. Ne
pas utiliser d’eau dure ou salée, car cela
est préjudiciable au moteur.
[FCB00992]
14. Desserrer la vis de purge d’air de la pompe à
eau, sans la déposer, afin de laisser s’échap-
per toute l’air de l’orifice de vis de purge d’air.
15. Lorsque le liquide de refroidissement com-
mence à couler de l’orifice de la vis de purge
d’air de la pompe à eau, serrer la vis au
couple spécifié.
16. Déposer le cache E. (Voir page 8-10.) Proportion d’antigel et d’eau :
1:1
Antigel recommandé :
Antigel de haute qualité composé d’éthy-
lène glycol et contenant des inhibiteurs de
corrosion pour les moteurs en aluminium
Quantité de liquide de refroidissement :
Radiateur (intégralité du circuit) :
1.99 L (2.10 US qt, 1.75 Imp.qt)
Vase d’expansion (jusqu’au repère de ni-
veau maximum) :
0.24 L (0.25 US qt, 0.21 Imp.qt)1. Vis de purge d’air de la pompe à eauCouple de serrage :
Vis de purge d’air de la pompe à eau :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
UB3860F0.book Page 37 Tuesday, July 8, 2014 1:41 PM

8-38
817. Desserrer la vis de collier à pince, puis dépo-
ser le conduit de refroidissement de la cour-
roie trapézoïdale.
18. Desserrer la vis de purge d’air de la culasse,
sans la déposer, afin de laisser s’échapper
toute l’air de l’orifice de la vis de purge d’air.19. Lorsque le liquide de refroidissement com-
mence à couler de l’orifice de la vis de purge
d’air de la culasse, serrer la vis au couple spé-
cifié.
20. Mettre le moteur en marche et le laisser tour-
ner au ralenti pendant dix minutes.
21. Emballer cinq fois le moteur.
22. Remplir entièrement le radiateur de liquide de
refroidissement supplémentaire.

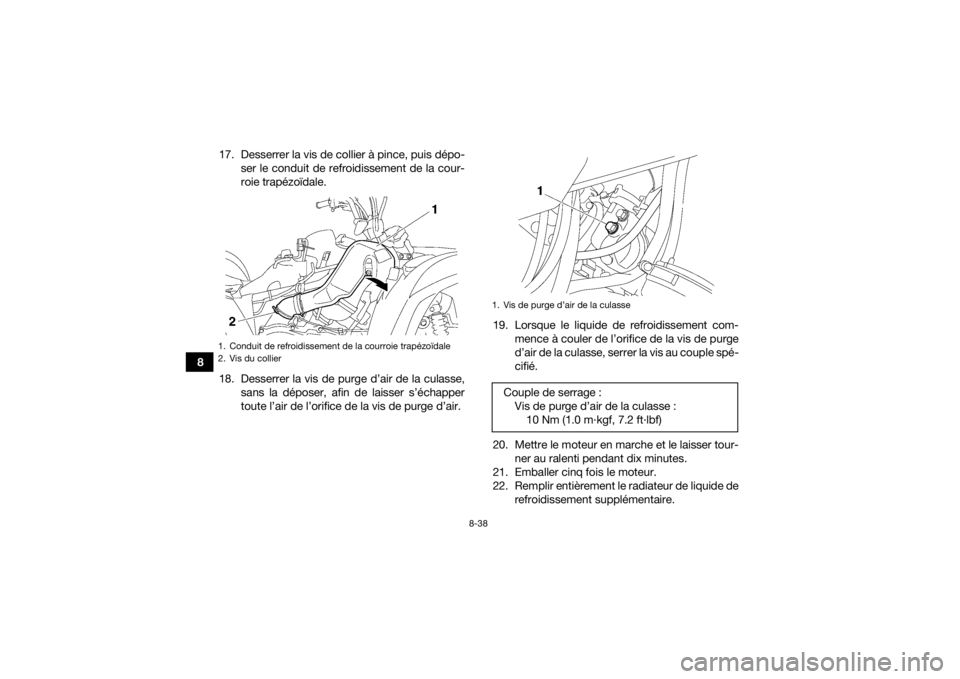

1. Conduit de refroidissement de la courroie trapézoïdale
2. Vis du collier
1. Vis de purge d’air de la culasseCouple de serrage :
Vis de purge d’air de la culasse :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
UB3860F0.book Page 38 Tuesday, July 8, 2014 1:41 PM

8-39
8 23. Couper le moteur et le laisser refroidir. Si le ni-
veau de liquide de refroidissement a chuté
une fois le moteur refroidi, ajouter du liquide
de sorte à remplir le radiateur, puis remettre le
bouchon du radiateur en place.
24. Mettre le moteur en marche, puis s’assurer
qu’il n’y a pas de fuite de liquide de refroidis-
sement.
N.B.Si une fuite est détectée, faire vérifier le circuit de
refroidissement par un concessionnaire Yamaha. 25. Monter le conduit de refroidissement de la
courroie trapézoïdale, puis serrer la vis du
collier.
26. Remettre le marche-pied en place et le fixer à
l’aide des vis et des écrous, puis les serrer à
leur couple spécifique.
N.B.Serrer les vis de marchepied B dans l’ordre indi-
qué. 1. Écrou du marche-pied
2. Vis de marche-pied A
3. Vis de marche-pied B
3
1
2
1
UB3860F0.book Page 39 Tuesday, July 8, 2014 1:41 PM

8-40
8
27. Reposer les caches.
FBU27808Nettoyage de l’élément du filtre à airIl convient de nettoyer l’élément du filtre à air aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques. Nettoyer ou, sinécessaire, remplacer l’élément plus fréquem-
ment si le véhicule est utilisé dans des endroits
très poussiéreux ou humides.
N.B.Deux tubes de vidange équipent le fond du boîtier
de filtre à air, et elles se situent derrière les caches
D et E. (Les explications concernant la dépose des
caches se trouvent à la page 8-10.) Contrôler ré-
gulièrement les tubes de vidange, et si de la pous-
sière ou de l’eau s’y sont accumulés, il convient de
les déposer, puis de nettoyer l’élément et le boîtier
de filtre à air.
Couples de serrage :
Écrou du marche-pied :
4.0 Nm (0.40 m
