YAMAHA GRIZZLY 700 2016 Notices Demploi (in French)

8-36
8
11. Brancher la durite du vase d’expansion.
12. Remplir entièrement le radiateur de liquide de
refroidissement du type recommandé.
13. Verser du liquide de refroidissement du type recommandé jusqu’au repère de niveau
maximum du vase d’expansion, puis remettre
le bouchon en place. ATTENTION : Mélan-
ger l’antigel exclusivement avec de l’eau
distillée. Pour se dépanner, il est toutefois
possible de recourir à de l’eau douce. Ne
pas utiliser d’eau dure ou salée, car cela
est préjudiciable au moteur.
[FCB00992]
14. Desserrer la vis de purge d’air de la pompe à eau, sans la déposer, afin de laisser s’échap-
per toute l’air de l’orifice de vis de purge d’air.
Couple de serrage :
Vis de vidange du liquide de
refroidissement :8 Nm (0.8 m·kgf, 5.8 ft·lbf)Proportion d’antigel et d’eau : 1:1
Antigel recommandé : Antigel de haute qualité composé d’éthy-
lène glycol et contenant des inhibiteurs de
corrosion pour les moteurs en aluminium
Quantité de liquide de refroidissement : Radiateur (intégralité du circuit) :1.76 L (1.86 US qt, 1.55 Imp.qt)
Vase d’expansion (jusqu’au repère de
niveau maximum) : 0.25 L (0.26 US qt, 0.22 Imp.qt)
U2UD60F0.book Page 36 Tuesday, April 28, 2015 9:02 AM

8-37
815. Lorsque le liquide de refroidissement com-
mence à couler de l’orifice de la vis de purge
d’air de la pompe à eau, serrer la vis au
couple spécifié.
16. Déposer le cache E. (Voir page 8-10.)
17. Desserrer la vis de purge d’air de la culasse, sans la déposer, afin de laisser s’échapper
toute l’air de l’orifice de la vis de purge d’air. 18. Lorsque le liquide de refroidissement com-
mence à couler de l’orifice de la vis de purge
d’air de la culasse, serrer la vis au couple spé-
cifié.
19. Mettre le moteur en marche et le laisser tour- ner au ralenti pendant dix minutes.
20. Emballer cinq fois le moteur.
21. Remplir entièrement le radiateur de liquide de refroidissement supplémentaire.
1. Vis de purge d’air de la pompe à eauCouple de serrage :Vis de purge d’air de la pompe à eau :8 Nm (0.8 m·kgf, 5.8 ft·lbf)
1
1. Vis de purge d’air de la culasseCouple de serrage :Vis de purge d’air de la culasse :10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
U2UD60F0.book Page 37 Tuesday, April 28, 2015 9:02 AM

8-38
8
22. Couper le moteur et le laisser refroidir. Si le ni-
veau de liquide de refroidissement a chuté
une fois le moteur refroidi, ajouter du liquide
de sorte à remplir le radiateur, puis remettre le
bouchon du radiateur en place.
23. Mettre le moteur en marche, puis s’assurer qu’il n’y a pas de fuite de liquide de refroidis-
sement.
N.B.Si une fuite est détectée, faire vérifier le circuit de
refroidissement par un concessionnaire Yamaha. 24. Remettre le marche-pied en place et le fixer àl’aide des vis et des écrous, puis les serrer à
leur couple spécifique.
N.B.Serrer les vis de marchepied B dans l’ordre indi-
qué. 1. Écrou du marche-pied
2. Vis de marche-pied A
3. Vis de marche-pied B
3
1
2
1
U2UD60F0.book Page 38 Tuesday, April 28, 2015 9:02 AM

8-39
825. Reposer les caches.
FBU34230Nettoyage de l’élément du filtre à airIl convient de nettoyer l’élément du filtre à air aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques. Nettoyer ou, si nécessaire, remplacer l’élément plus fréquem-
ment si le véhicule est utilisé dans des endroits
très poussiéreux ou humides.
N.B.Un tube de vidange équipe le fond du boîtier de
filtre à air. Si de la poussière et/ou de l’eau se sont
accumulées dans ce tube, le vider et nettoyer
l’élément ainsi que le boîtier du filtre à air. 1. Placer le VTT sur une surface de niveau.
2. Déposer la selle. (Voir page 4-20.)
3. Retirer le couvercle du boîtier de filtre à air en
décrochant ses attaches.
Couples de serrage :
Écrou du marche-pied :4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
Vis de marche-pied A : 4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
Vis de marche-pied B : 8 Nm (0.8 m·kgf, 5.8 ft·lbf)
4
1
2
3
1. Tube de vidange du boîtier de filtre à air
1
U2UD60F0.book Page 39 Tuesday, April 28, 2015 9:02 AM

8-40
8
4. Extraire l’élément du boîtier de filtre à air. 5. Détacher la plaquette de fixation de l’élément
du filtre à air, puis retirer la mousse de l’arma-
ture de l’élément de filtre à air.
6. Nettoyer la mousse à fond dans du dissolvant tout en procédant avec douceur.
AVERTISSEMENT ! Nettoyer la mousse exclusivement dans du dissolvant destiné
au nettoyage de pièces. Ne jamais net-
toyer la mousse dans un dissolvant à point
d’éclair bas ou dans de l’essence, car le
moteur risquerait de prendre feu ou d’ex-
ploser.
[FWB01942]

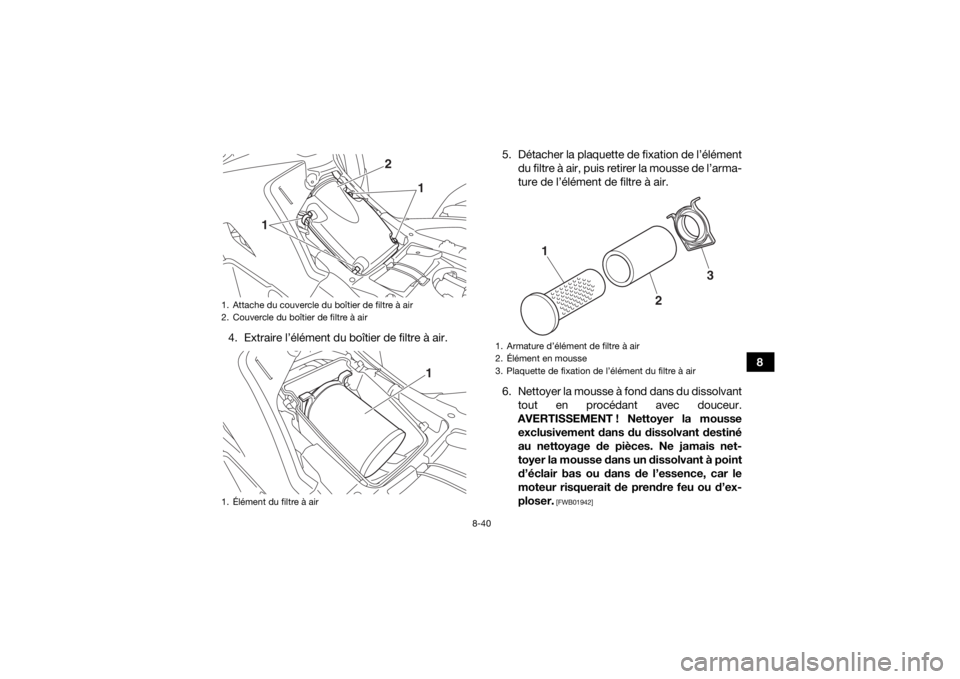

1. Attache du couvercle du boîtier de filtre à air
2. Couvercle du boîtier de filtre à air
1. Élément du filtre à air
1 2
1
1
1. Armature d’élément de filtre à air
2. Élément en mousse
3. Plaquette de fixation de l’élément du filtre à air
3
2
1
U2UD60F0.book Page 40 Tuesday, April 28, 2015 9:02 AM

8-41

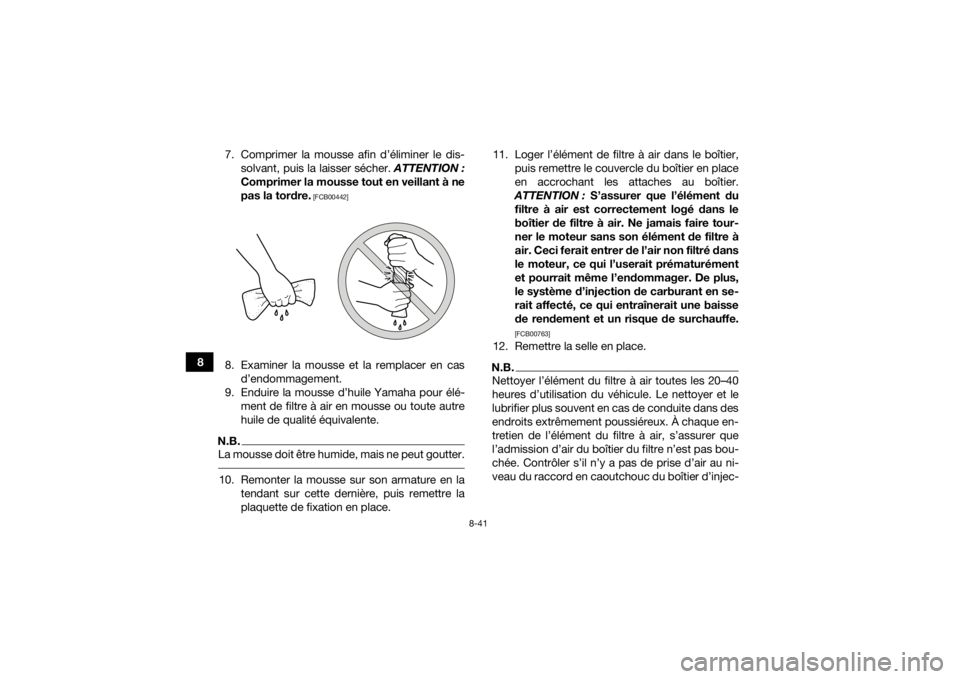

87. Comprimer la mousse afin d’éliminer le dis-
solvant, puis la laisser sécher. ATTENTION :
Comprimer la mousse tout en veillant à ne
pas la tordre.
[FCB00442]
8. Examiner la mousse et la remplacer en cas d’endommagement.
9. Enduire la mousse d’huile Yamaha pour élé- ment de filtre à air en mousse ou toute autre
huile de qualité équivalente.N.B.La m ou s s e d o i t ê tr e h um i de , m a is n e p e ut g o ut te r . 10. Remonter la mousse sur son armature en la tendant sur cette dernière, puis remettre la
plaquette de fixation en place. 11. Loger l’élément de filtre à air dans le boîtier,
puis remettre le couvercle du boîtier en place
en accrochant les attaches au boîtier.
ATTENTION : S’assurer que l’élément du
filtre à air est correctement logé dans le
boîtier de filtre à air. Ne jamais faire tour-
ner le moteur sans son élément de filtre à
air. Ceci ferait entrer de l’air non filtré dans
le moteur, ce qui l’userait prématurément
et pourrait même l’endommager. De plus,
le système d’injection de carburant en se-
rait affecté, ce qui entraînerait une baisse
de rendement et un risque de surchauffe.
[FCB00763]
12. Remettre la selle en place.N.B.Nettoyer l’élément du filtre à air toutes les 20–40
heures d’utilisation du véhicule. Le nettoyer et le
lubrifier plus souvent en cas de conduite dans des
endroits extrêmement poussiéreux. À chaque en-
tretien de l’élément du filtre à air, s’assurer que
l’admission d’air du boîtier du filtre n’est pas bou-
chée. Contrôler s’il n’y a pas de prise d’air au ni-
veau du raccord en caoutchouc du boîtier d’injec-
U2UD60F0.book Page 41 Tuesday, April 28, 2015 9:02 AM

8-42
8
tion ou des éléments de fixation du collecteur.
Resserrer tous ces éléments pour éviter que de
l’air non filtré ne pénètre dans le moteur.
FBU28904Nettoyage du pare-étincellesS’assurer que le tube et pot d’échappement sont
froids avant d’effectuer le nettoyage du pare-étin-
celles.
1. Retirer les vis du tube d’échappement arrière.
2. Déposer le tube d’échappement arrière en le tirant hors du pot d’échappement, puis retirer
le joint. 3. Tapoter légèrement le tube d’échappement
arrière, puis retirer la calamine de sa section
pare-flammes à l’aide d’une brosse métal-
lique.
4. Contrôler l’état du joint et le remplacer s’il est abîmé.
5. Veiller à ce que le joint soit bien placé, puis in- sérer le tube d’échappement arrière dans le
pot d’échappement et aligner les orifices de
vis.

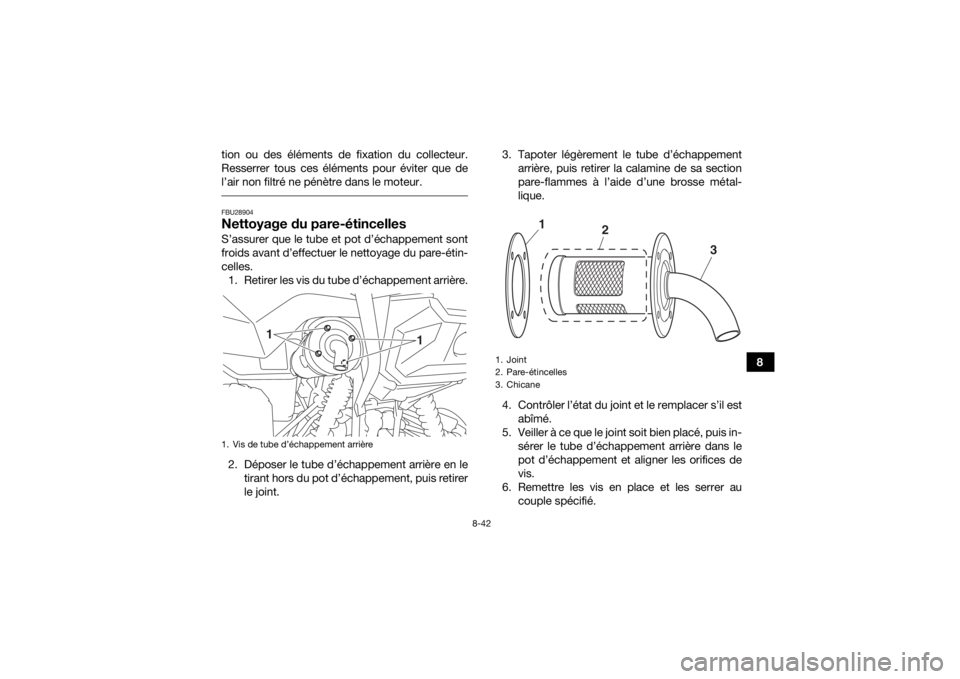

6. Remettre les vis en place et les serrer au couple spécifié.1. Vis de tube d’échappement arrière
1
1
1. Joint
2. Pare-étincelles
3. Chicane
3
2
1
U2UD60F0.book Page 42 Tuesday, April 28, 2015 9:02 AM

8-43
8
AVERTISSEMENT
FWB02341N e p a s m e t t r e l e m o t e u r e n m a r c h e l o r s d u n e t -
toyage du pare-étincelles, car il y a risque de
blessures oculaires, brûlures, empoisonne-
ment par le monoxyde de carbone pouvant
provoquer la mort, ainsi qu’un risque d’incen-
die. Ne jamais toucher un élément du système
d’échappement tant que ce dernier n’a pas re-

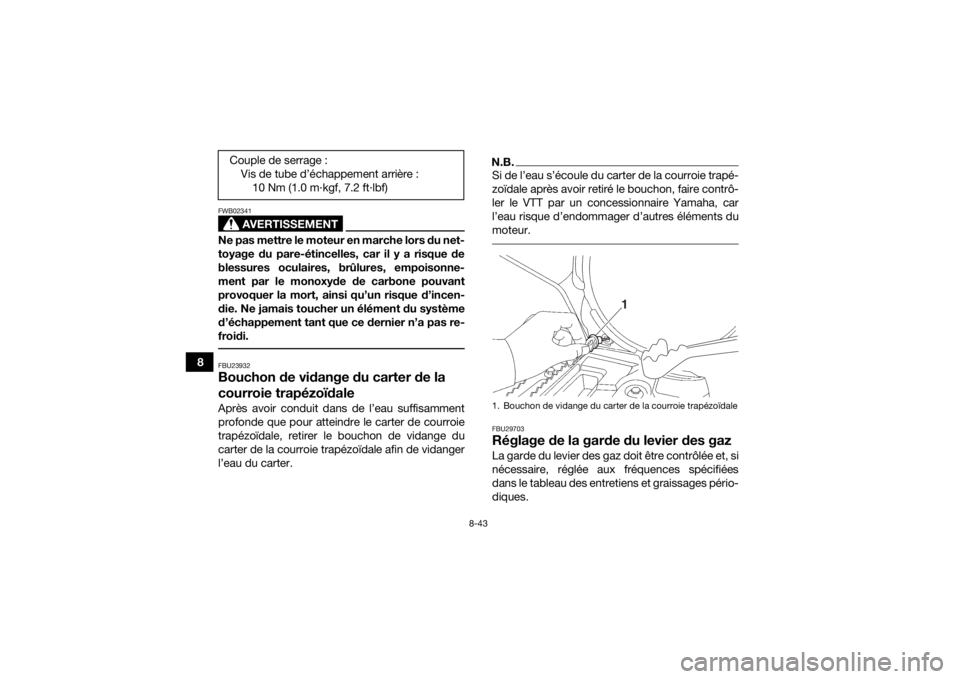

froidi. FBU23932Bouchon de vidange du carter de la
courroie trapézoïdaleAprès avoir conduit dans de l’eau suffisamment
profonde que pour atteindre le carter de courroie
trapézoïdale, retirer le bouchon de vidange du
carter de la courroie trapézoïdale afin de vidanger
l’eau du carter.
N.B.Si de l’eau s’écoule du carter de la courroie trapé-
zoïdale après avoir retiré le bouchon, faire contrô-
ler le VTT par un concessionnaire Yamaha, car
l’eau risque d’endommager d’autres éléments du
moteur. FBU29703Réglage de la garde du levier des gazLa garde du levier des gaz doit être contrôlée et, si
nécessaire, réglée aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.
Couple de serrage :
Vis de tube d’échappement arrière :10 Nm (1.0 m·kgf, 7.2 ft·lbf)1. Bouchon de vidange du carter de la courroie trapézoïdale
1
U2UD60F0.book Page 43 Tuesday, April 28, 2015 9:02 AM

8-44
8
La garde du levier des gaz doit être de 3.0–5.0 mm
(0.12–0.20 in), comme illustré. Contrôler régulière-
ment la garde au levier des gaz et la régler comme
suit si nécessaire.
1. Faire glisser le cache en caoutchouc vers l’ar- rière.
2. Desserrer le contre-écrou.
3. Pour augmenter la garde du levier des gaz, tourner sa vis de réglage dans le sens (a).
Pour réduire la garde du levier des gaz, tour-
ner la vis de réglage dans le sens (b). 4. Serrer le contre-écrou.
5. Faire glisser le cache en caoutchouc à sa
place.
FBU24061Jeu des soupapesÀ la longue, le jeu des soupapes se modifie, ce qui
provoque un mauvais mélange carburant-air ou
produit un bruit anormal. Pour éviter ce problème,
il faut faire régler le jeu des soupapes par un
concessionnaire Yamaha aux fréquences spéci-
fiées dans le tableau des entretiens et graissages
périodiques.FBU24072Réglage du câble de sécurité du sélec-
teur de marcheLe câble de sécurité du sélecteur de marche se
détend à l’usage, ce qui pourrait nuire à son bon
fonctionnement. Il convient de le faire contrôler et
régler par un concessionnaire Yamaha aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques.
1. Cache en caoutchouc
2. Vis de réglage de la garde du levier des gaz
3. Contre-écrou
4. Garde du levier des gaz
2WD
4WD
3
2
1
4
(b)
(a)
U2UD60F0.book Page 44 Tuesday, April 28, 2015 9:02 AM

8-45
8
FBU29602FreinsLe remplacement des organes du frein doit être
effectué par un mécanicien de formation. Confier
l’entretien des freins à un concessionnaire
Yamaha.
AVERTISSEMENT
FWB02572Il est dangereux de rouler avec des freins mal
réglés ou entretenus, car ceux-ci pourraient lâ-
cher et être la cause d’un accident. FBU27471Contrôle des plaquettes de frein avant
et arrièreContrôler l’usure des plaquettes de frein avant et
arrière aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques. Sur
chaque plaquette de frein figure une rainure d’in-
dication d’usure. Les rainures permettent de
contrôler l’usure des plaquettes sans devoir dé-
monter le frein. Si une plaquette de frein est usée
au point que sa rainure a presque disparu, faire
remplacer la paire de plaquettes par un conces-
sionnaire Yamaha.

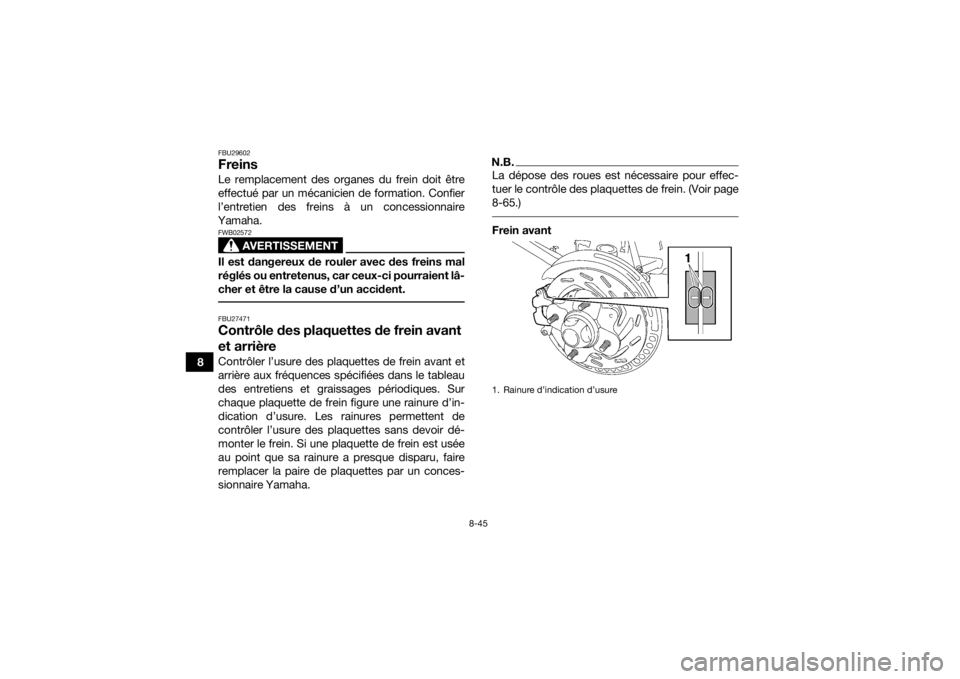

N.B.La dépose des roues est nécessaire pour effec-
tuer le contrôle des plaquettes de frein. (Voir page
8-65.) Frein avant1. Rainure d’indication d’usure
U2UD60F0.book Page 45 Tuesday, April 28, 2015 9:02 AM
