8-46
8
Frein arrière

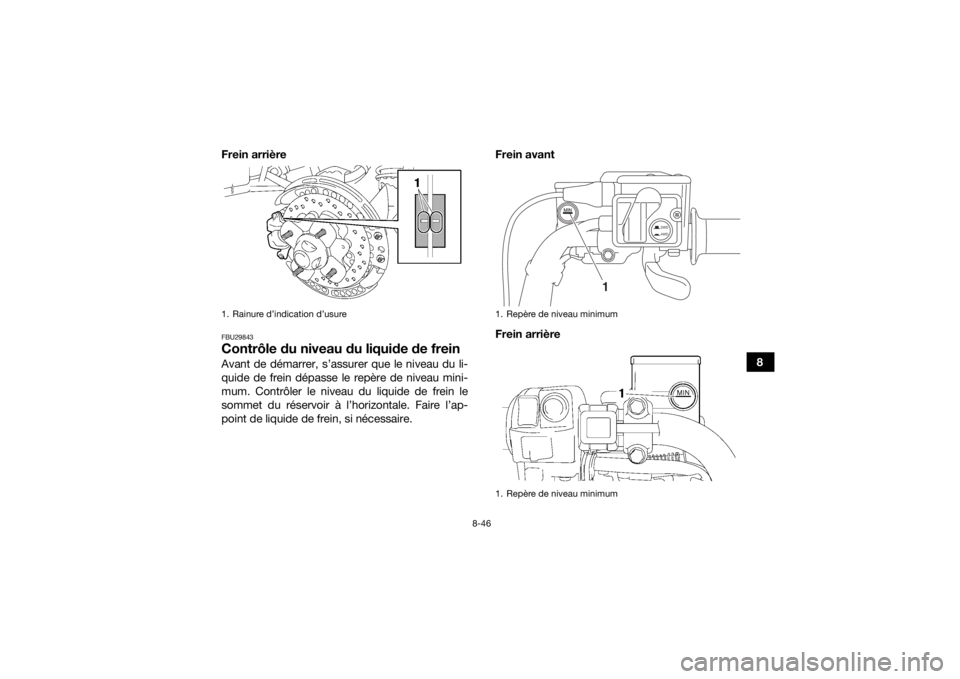

FBU29843Contrôle du niveau du liquide de freinAvant de démarrer, s’assurer que le niveau du li-
quide de frein dépasse le repère de niveau mini-
mum. Contrôler le niveau du liquide de frein le
sommet du réservoir à l’horizontale. Faire l’ap-
point de liquide de frein, si nécessaire. Frein avant
Frein arrière1. Rainure d’indication d’usure
1. Repère de niveau minimum
1. Repère de niveau minimum
2WD
4WD
1
U2UD60F0.book Page 46 Tuesday, April 28, 2015 9:02 AM

8-47
8
AVERTISSEMENT
FWB02721Un entretien incorrect peut se traduire par une
perte de la capacité de freinage. Prendre les
précautions suivantes :
Un niveau du liquide de frein insuffisant peut
permettre la pénétration d’air dans le circuit
de freinage, ce qui provoquerait une perte de
puissance de freinage.
 Nettoyer le bouchon de remplissage avant la
dépose. Utiliser exclusivement du liquide de
frein DOT 4 en provenance d’un bidon neuf.
 Utiliser uniquement le liquide de frein recom-
mandé, sinon les joints en caoutchouc ris-
queraient de s’abîmer, ce qui pourrait causer
des fuites.
 Toujours faire l’appoint avec un liquide de
frein du même type que celui qui se trouve
dans le circuit. L’ajout d’un liquide de frein
autre que le DOT 4 risque de provoquer une
réaction chimique nuisible. 
Veiller à ne pas laisser pénétrer d’eau dans le
réservoir de liquide de frein. En effet, l’eau
abaisserait nettement le point d’ébullition du
liquide et pourrait provoquer un bouchon de
vapeur ou “vapor lock”.
ATTENTIONFCB01161Le liquide de frein risque d’endommager les
surfaces peintes et les pièces en plastique.
Toujours essuyer soigneusement toute trace
de liquide renversé. L’usure des plaquettes de frein entraîne une
baisse progressive du niveau du liquide de frein.
Un niveau de liquide de frein bas peut signaler
l’usure des plaquettes de frein ou la présence
d’une fuite dans le circuit de frein ; il convient dès
lors de contrôler l’usure des plaquettes et l’étan-
chéité du circuit de frein. Si le niveau du liquide de
frein diminue soudainement, il faut faire recher-
cher la cause par un concessionnaire Yamaha
avant de reprendre la conduite.
Liquide de frein spécifié :
DOT 4
U2UD60F0.book Page 47 Tuesday, April 28, 2015 9:02 AM

8-48
8
FBU24293Changement du liquide de freinFaire changer le liquide de frein par un conces-
sionnaire Yamaha aux fréquences spécifiées dans
le tableau des entretiens et graissages pério-
diques. Il convient également de faire remplacer
les bagues d’étanchéité des maîtres-cylindres et
des étriers, ainsi que les durites de frein aux fré-
quences indiquées ci-dessous ou chaque fois
qu’elles sont endommagées ou qu’elles fuient.
Bagues d’étanchéité : Remplacer tous les deux
ans.

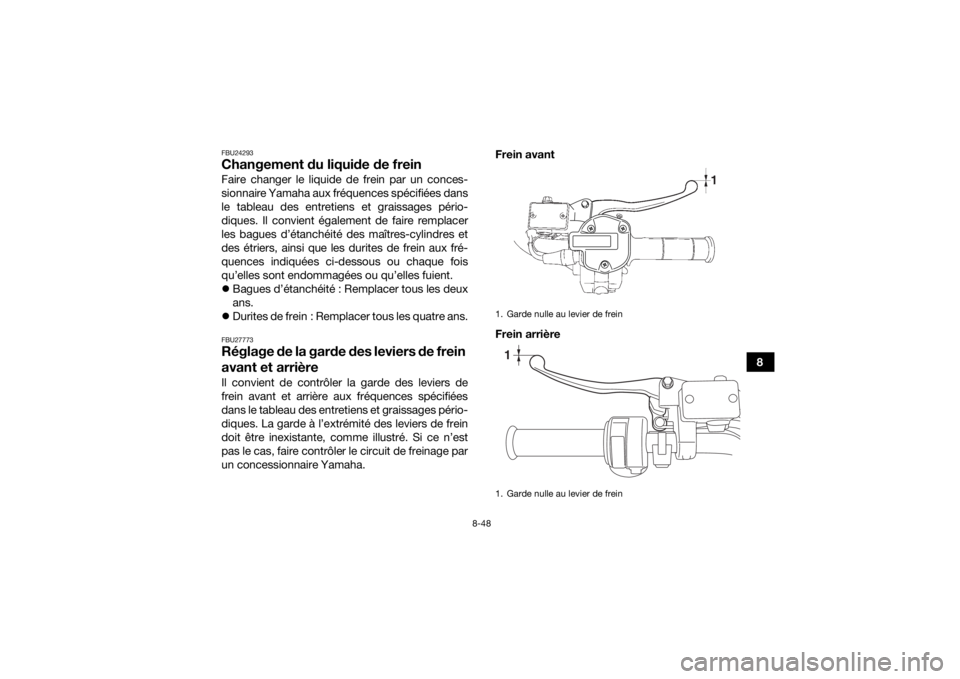

 Durites de frein : Remplacer tous les quatre ans.FBU27773Réglage de la garde des leviers de frein
avant et arrièreIl convient de contrôler la garde des leviers de
frein avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques. La garde à l’extrémité des leviers de frein
doit être inexistante, comme illustré. Si ce n’est
pas le cas, faire contrôler le circuit de freinage par
un concessionnaire Yamaha. Frein avant
Frein arrière
1. Garde nulle au levier de frein
1. Garde nulle au levier de frein1
U2UD60F0.book Page 48 Tuesday, April 28, 2015 9:02 AM

8-49
8
FBU29074Réglage de la garde de la pédale de
freinIl convient de contrôler la garde de la pédale de
frein aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.N.B.Toujours veiller à effectuer l’entretien complet et
à respecter l’ordre de réglage suivant.
 Il faut contrôler l’usure des plaquettes de frein
arrière avant de procéder au réglage de la garde
de la pédale de frein. La garde de la pédale de frein doit être de 1.0–
6.0 mm (0.04–0.24 in), comme illustré. Si la valeur
n’est pas conforme aux caractéristiques, la corri-

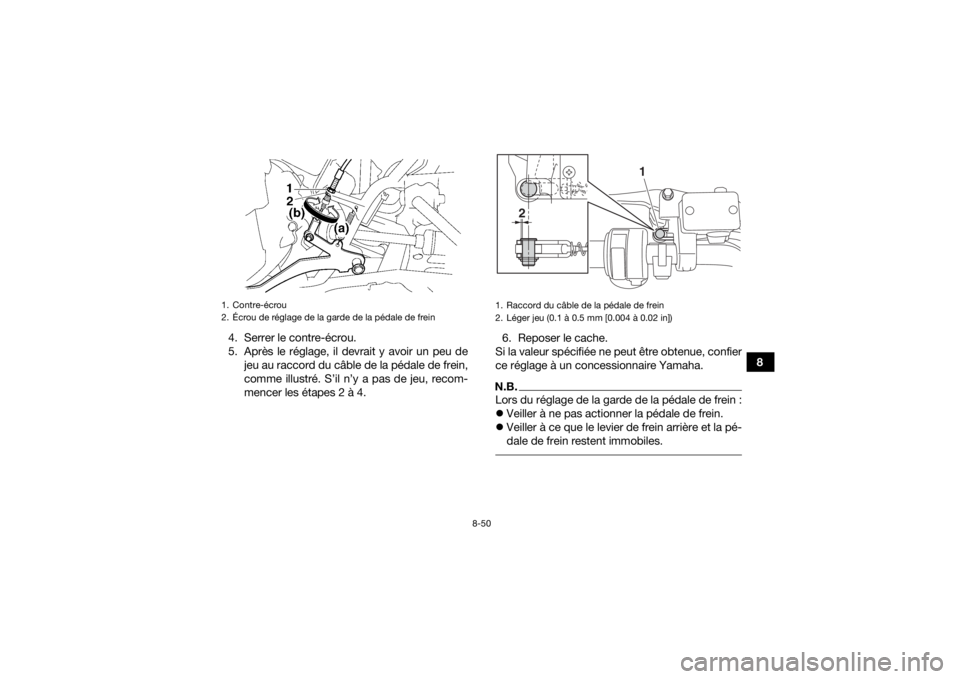

ger comme suit. 1. Déposer le cache G. (Voir page 8-10.)
2. Desserrer le contre-écrou.
3. Tourner l’écrou de réglage de la pédale de
frein dans le sens (a) pour augmenter la garde
et dans le sens (b) pour la réduire.
1. Garde de la pédale de frein
1
U2UD60F0.book Page 49 Tuesday, April 28, 2015 9:02 AM

8-50
8
4. Serrer le contre-écrou.
5. Après le réglage, il devrait y avoir un peu de
jeu au raccord du câble de la pédale de frein,
comme illustré. S’il n’y a pas de jeu, recom-
mencer les étapes 2 à 4. 6. Reposer le cache.
Si la valeur spécifiée ne peut être obtenue, confier
ce réglage à un concessionnaire Yamaha.
N.B.Lors du réglage de la garde de la pédale de frein :
 Veiller à ne pas actionner la pédale de frein.
 Veiller à ce que le levier de frein arrière et la pé-
dale de frein restent immobiles.
1. Contre-écrou
2. Écrou de réglage de la garde de la pédale de frein
1. Raccord du câble de la pédale de frein
2. Léger jeu (0.1 à 0.5 mm [0.004 à 0.02 in])
1
2
U2UD60F0.book Page 50 Tuesday, April 28, 2015 9:02 AM

8-51
8

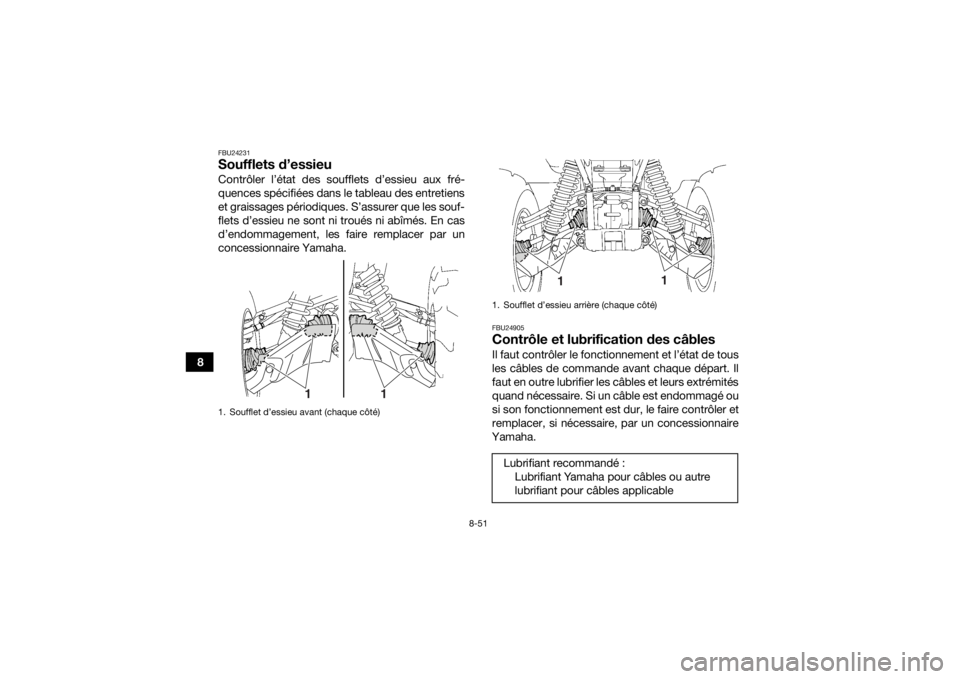

FBU24231Soufflets d’essieuContrôler l’état des soufflets d’essieu aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques. S’assurer que les souf-
flets d’essieu ne sont ni troués ni abîmés. En cas
d’endommagement, les faire remplacer par un
concessionnaire Yamaha.
FBU24905Contrôle et lubrification des câblesIl faut contrôler le fonctionnement et l’état de tous
les câbles de commande avant chaque départ. Il
faut en outre lubrifier les câbles et leurs extrémités
quand nécessaire. Si un câble est endommagé ou
si son fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un concessionnaire
Yamaha.
1. Soufflet d’essieu avant (chaque côté)
1
1
1. Soufflet d’essieu arrière (chaque côté)Lubrifiant recommandé :
Lubrifiant Yamaha pour câbles ou autre
lubrifiant pour câbles applicable
1
1
U2UD60F0.book Page 51 Tuesday, April 28, 2015 9:02 AM

8-52
8

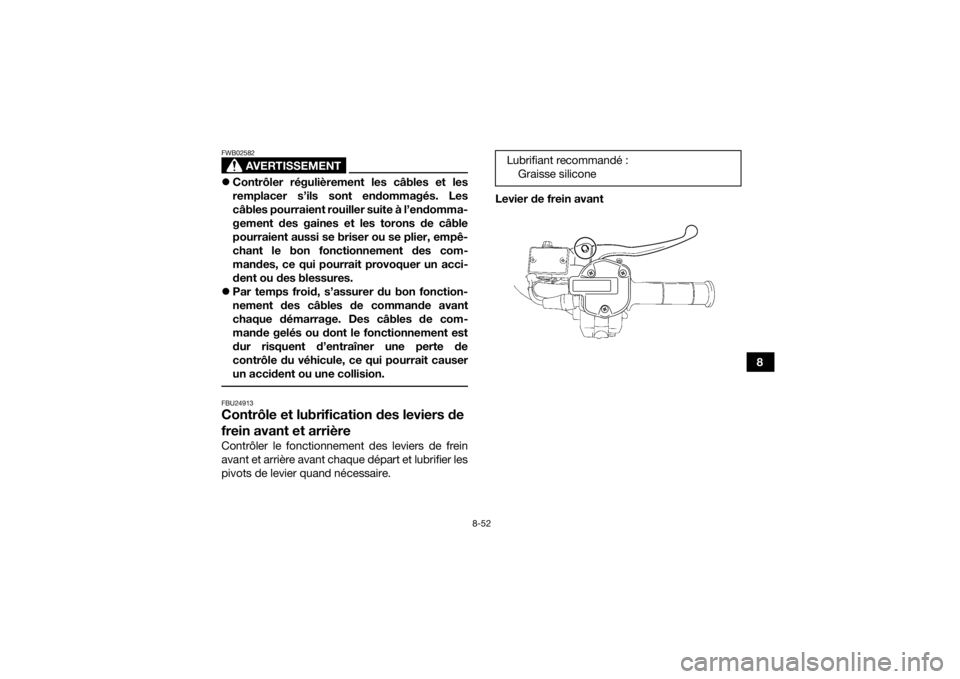

AVERTISSEMENT
FWB02582Contrôler régulièrement les câbles et les
remplacer s’ils sont endommagés. Les
câbles pourraient rouiller suite à l’endomma-
gement des gaines et les torons de câble
pourraient aussi se briser ou se plier, empê-
chant le bon fonctionnement des com-
mandes, ce qui pourrait provoquer un acci-
dent ou des blessures.
 Par temps froid, s’assurer du bon fonction-
nement des câbles de commande avant
chaque démarrage. Des câbles de com-
mande gelés ou dont le fonctionnement est
dur risquent d’entraîner une perte de
contrôle du véhicule, ce qui pourrait causer
un accident ou une collision. FBU24913Contrôle et lubrification des leviers de
frein avant et arrièreContrôler le fonctionnement des leviers de frein
avant et arrière avant chaque départ et lubrifier les
pivots de levier quand nécessaire. Levier de frein avant
Lubrifiant recommandé :
Graisse siliconeU2UD60F0.book Page 52 Tuesday, April 28, 2015 9:02 AM

8-53

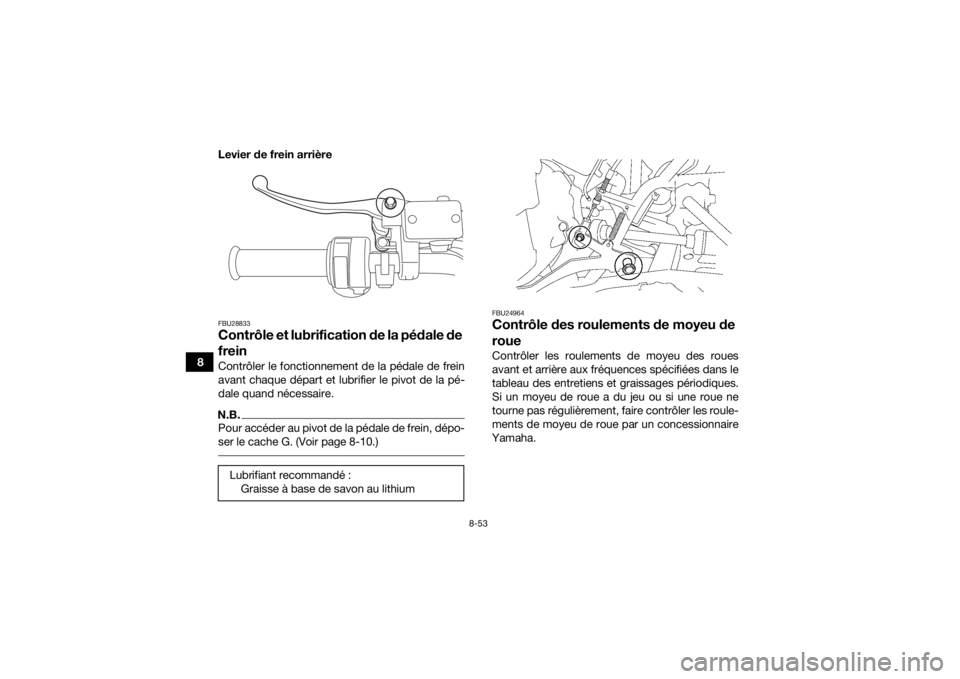

8Levier de frein arrière
FBU28833Contrôle et lubrification de la pédale de
freinContrôler le fonctionnement de la pédale de frein
avant chaque départ et lubrifier le pivot de la pé-
dale quand nécessaire.N.B.Pour accéder au pivot de la pédale de frein, dépo-
ser le cache G. (Voir page 8-10.)

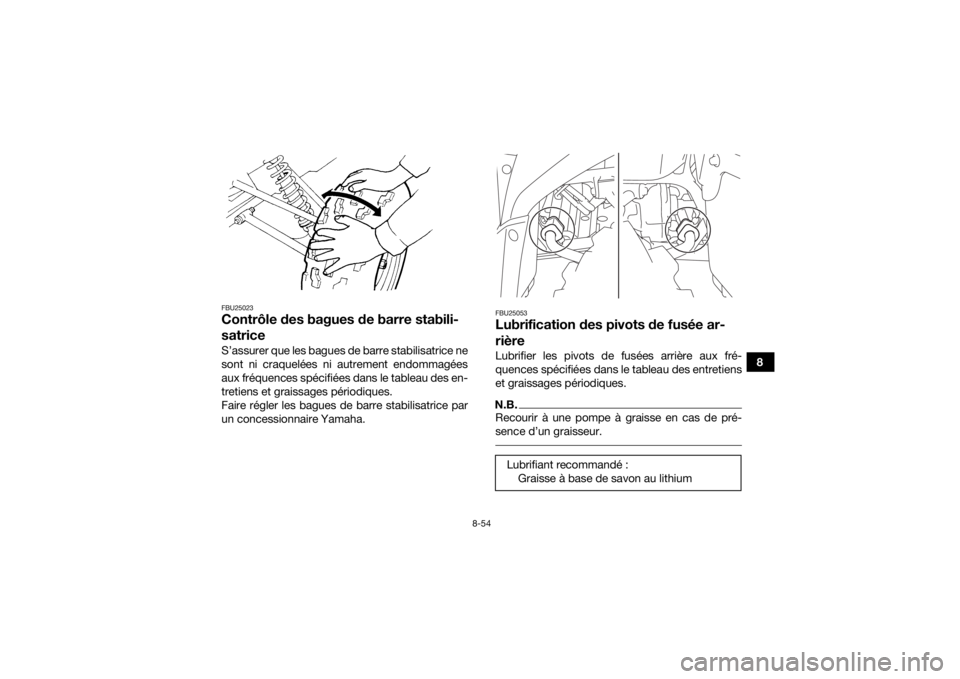

FBU24964Contrôle des roulements de moyeu de
roueContrôler les roulements de moyeu des roues
avant et arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages périodiques.
Si un moyeu de roue a du jeu ou si une roue ne
tourne pas régulièrement, faire contrôler les roule-
ments de moyeu de roue par un concessionnaire
Yamaha.
Lubrifiant recommandé : Graisse à base de savon au lithium
U2UD60F0.book Page 53 Tuesday, April 28, 2015 9:02 AM

8-54
8
FBU25023Contrôle des bagues de barre stabili-
satriceS’assurer que les bagues de barre stabilisatrice ne
sont ni craquelées ni autrement endommagées
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques.
Faire régler les bagues de barre stabilisatrice par
un concessionnaire Yamaha.

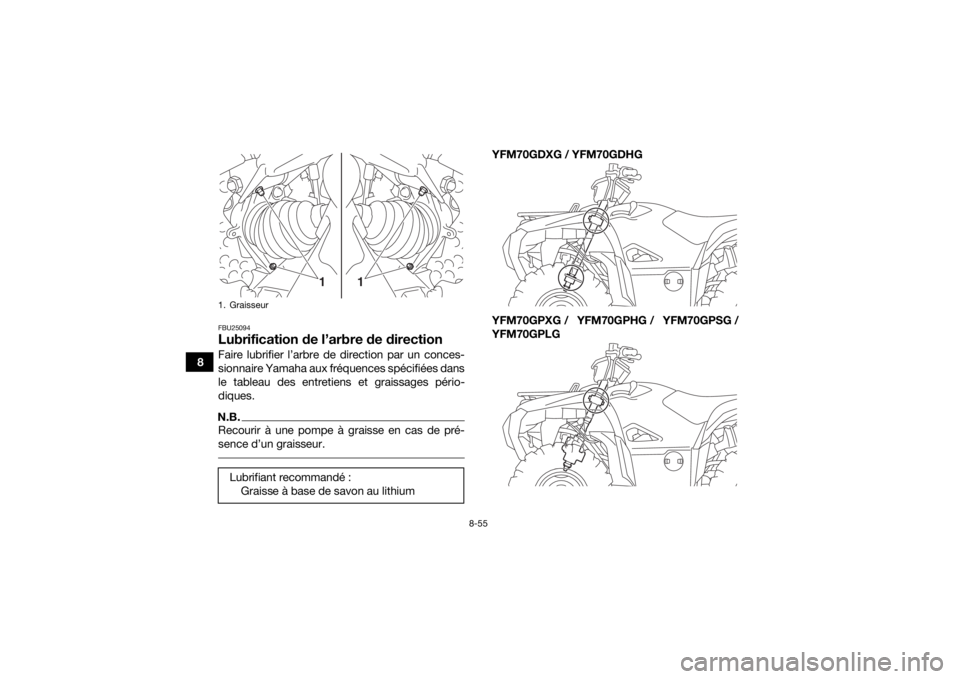

FBU25053Lubrification des pivots de fusée ar-
rièreLubrifier les pivots de fusées arrière aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques.N.B.Recourir à une pompe à graisse en cas de pré-
sence d’un graisseur. Lubrifiant recommandé :Graisse à base de savon au lithium
U2UD60F0.book Page 54 Tuesday, April 28, 2015 9:02 AM

8-55
8
FBU25094Lubrification de l’arbre de directionFaire lubrifier l’arbre de direction par un conces-
sionnaire Yamaha aux fréquences spécifiées dans
le tableau des entretiens et graissages pério-
diques.N.B.Recourir à une pompe à graisse en cas de pré-
sence d’un graisseur.
YFM70GDXG / YFM70GDHG
YFM70GPXG / YFM70GPHG / YFM70GPSG /
YFM70GPLG
1. GraisseurLubrifiant recommandé :
Graisse à base de savon au lithium
1
1
