YAMAHA GRIZZLY 700 2016 Notices Demploi (in French)

2-6
2
Pièces de rechange, accessoires et modifica-
tions issus du marché secondaire
Bien que des produits du marché secondaire
puissent sembler être de concept et de qualité
identiques aux accessoires Yamaha, il faut être
conscient que certains de ces accessoires ou cer-
taines de ces modifications ne sont pas appro-
priés en raison du danger potentiel qu’ils repré-
sentent pour soi-même et pour autrui. La mise en
place de produits issus du marché secondaire ou
l’exécution d’une autre modification du véhicule
venant altérer le concept ou les caractéristiques
du véhicule peut soumettre les occupants du vé-
hicule ou des tiers à des risques accrus de bles-
sures ou de mort. Le propriétaire est responsable
des dommages découlant d’une modification du
véhicule. Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux donnés à
la section “Charge”.

Ne jamais installer des accessoires qui risquent
d’endommager les performances du VTT. Exa-
miner soigneusement les accessoires avant de
les monter pour s’assurer qu’ils ne réduisent en
rien la garde au sol, le débattement limite de la
suspension, la course de la direction ou le fonc-
tionnement des commandes. 
Les accessoires fixés sur le VTT peuvent en-
gendrer une instabilité en raison d’une réparti-
tion inégale du poids.
 Les accessoires volumineux peuvent sérieuse-
ment affecter la stabilité du VTT.
 Certains accessoires peuvent forcer le pilote à
modifier sa position de conduite. Une position
de conduite incorrecte réduit la liberté de mou-
vement du pilote et peut limiter son contrôle du
véhicule. De tels accessoires ne sont donc pas
recommandés.
 La prudence est de rigueur lors de l’installation
de tout accessoire électrique supplémentaire.
Si ces accessoires excèdent la capacité de
l’équipement électrique du VTT, une panne
électrique peut résulter, ce qui risque de provo-
quer des problèmes d’éclairage ou une perte de
puissance du moteur.
AVERTISSEMENT
FWB00073Éviter un empoisonnement au monoxyde de
carbone
Tous les gaz d’échappement de moteur
contiennent du monoxyde de carbone, un gaz
mortel. L’inhalation de monoxyde de carbone
U2UD60F0.book Page 6 Tuesday, April 28, 2015 9:02 AM

2-7
2peut provoquer céphalées, étourdissements,
somnolence, nausées, confusion mentale, et
finalement la mort.
Le monoxyde de carbone est un gaz incolore,
inodore et insipide, qui peut être présent
même lorsque l’on ne sent ou ne voit aucun
gaz d’échappement. Des niveaux mortels de
monoxyde de carbone peuvent s’accumuler
rapidement et peuvent suffoquer rapidement
une victime et l’empêcher de se sauver. De
plus, des niveaux mortels de monoxyde de car-
bone peuvent persister pendant des heures,
voire des jours dans des endroits mal ventilés.
Si l’on ressent tout symptôme d’empoisonne-
ment au monoxyde de carbone, il convient de
quitter immédiatement l’endroit, de prendre
l’air et de CONSULTER UN MÉDECIN.

Ne pas faire tourner un moteur dans un en-
droit confiné. Même si l’on tente de faire éva-
cuer les gaz d’échappement à l’aide de ven-
tilateurs ou en ouvrant portes et fenêtres, le
monoxyde de carbone peut atteindre rapide-
ment des concentrations dangereuses. 
Ne pas faire tourner un moteur dans un en-
droit mal ventilé ou des endroits partielle-
ment clos, comme les granges, garages ou
abris d’auto.
 Ne pas faire tourner un moteur à un endroit
à l’air libre d’où les gaz d’échappement
pourraient être aspirés dans un bâtiment par
des ouvertures comme portes ou fenêtres.

U2UD60F0.book Page 7 Tuesday, April 28, 2015 9:02 AM

3-1
3
FBU17681
DESCRIPTION
FBU17691Vue gauche
FBU17701Vue droite
1. Bouchon du radiateur
2. Batterie
3. Fusibles
4. Boîtier de filtre à air
5. Pare-étincelles
6. Jauge d’huile moteur
7. Cartouche du filtre à huile
8. Vase d’expansion
5
1
2,3
4
6
7
8
1. Compartiment de rangement arrière
2. Bouchon du réservoir de carburant
3. Trousse de réparation du propriétaire
4. Compartiment de rangement central
5. Bougie
6. Bague de réglage de la précontrainte de ressort de combiné ressort-amortisseur avant
7. Pédale de frein
8. Bouchon de vidange du carter de la courroie trapézoïdale
9. Bague de réglage de la précontrainte du ressort du combiné ressort-amortisseur arrière
5
1
6
9
2
3
4
78
U2UD60F0.book Page 1 Tuesday, April 28, 2015 9:02 AM

3-2
3
FBU17714Commandes et instruments
N.B.Les illustrations de ce manuel peuvent légèrement
différer du modèle réel.

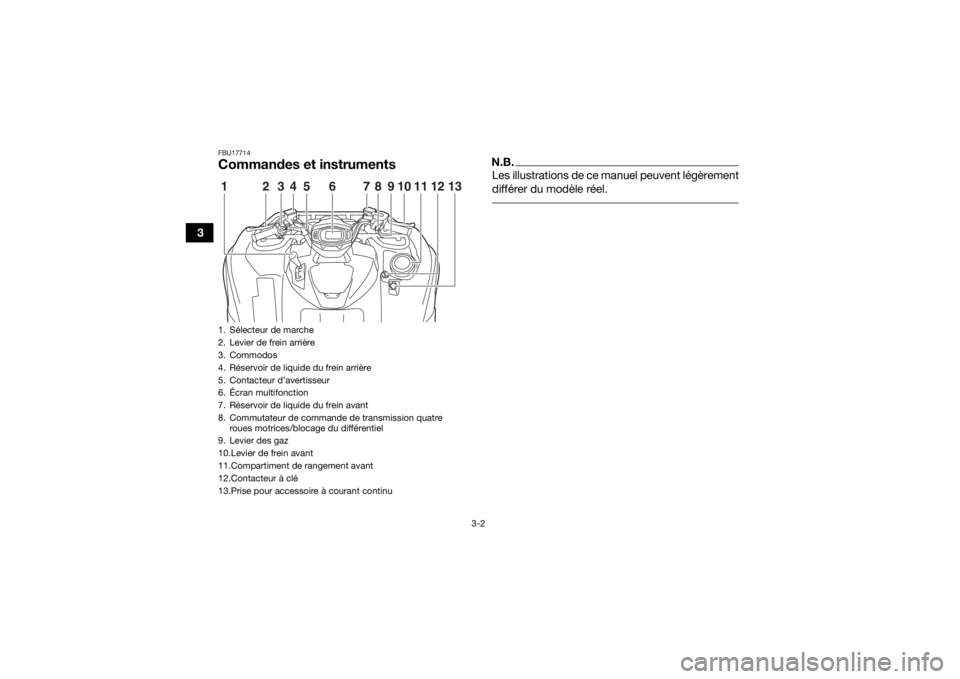

1. Sélecteur de marche
2. Levier de frein arrière
3. Commodos
4. Réservoir de liquide du frein arrière
5. Contacteur d’avertisseur
6. Écran multifonction
7. Réservoir de liquide du frein avant
8. Commutateur de commande de transmission quatre roues motrices/blocage du différentiel
9. Levier des gaz
10.Levier de frein avant
11.Compartiment de rangement avant
12.Contacteur à clé
13.Prise pour accessoire à courant continu1
5
234 6 78
10
911 13
12
U2UD60F0.book Page 2 Tuesday, April 28, 2015 9:02 AM

4-1
4
FBU17737
COMMANDES ET INSTRUMENTS
FBU29912Contacteur à cléLes positions du contacteur à clé sont les
suivantes :
“ ” (contact)
Tous les circuits électriques sont sous tension.
Les phares et le feu arrière s’allument quand le
commutateur général d’éclairage est activé, et le
moteur peut être mis en marche. La clé ne peut
être retirée.
“ ” (coupé)
Tous les circuits électriques sont coupés. La clé
peut être retirée.

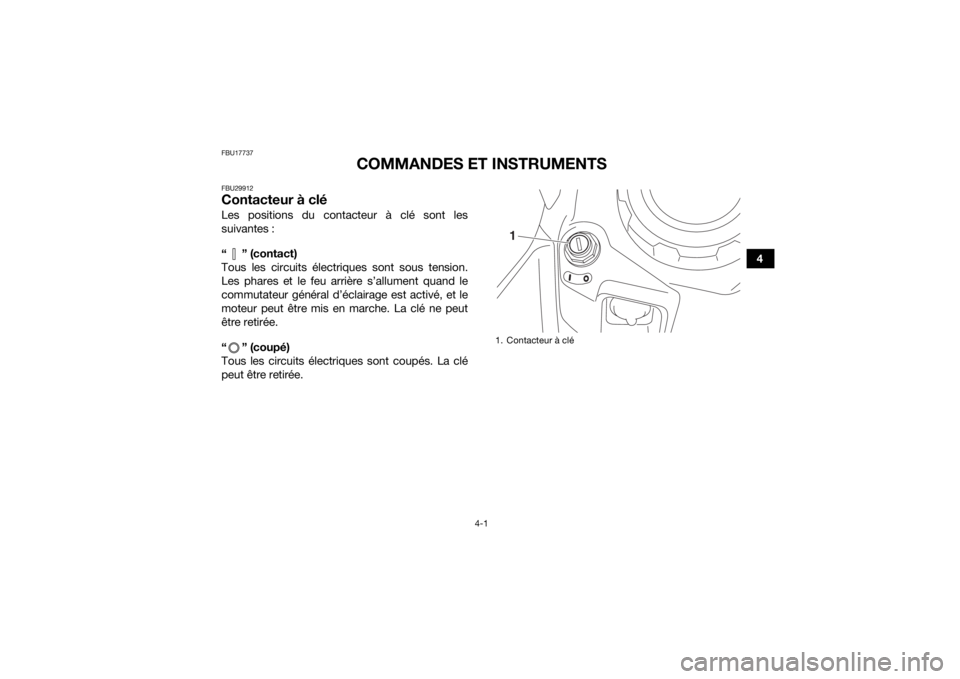

1. Contacteur à clé
1
U2UD60F0.book Page 1 Tuesday, April 28, 2015 9:02 AM

4-2
4
FBU26697Témoins et témoins d’alerte
FBU17992Témoin de la gamme basse “ ”
Ce témoin s’allume lorsque la boîte de vitesses est
en gamme basse.FBU17982Témoin de la gamme haute “ ”
Ce témoin s’allume lorsque la boîte de vitesses est
en gamme haute.FBU17861Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vitesses est
au point mort.FBU17831Témoin de marche arrière “ ”
Ce témoin s’allume lorsque la boîte de vitesses est
en marche arrière.FBU17971Témoin de stationnement “ ”
Ce témoin s’allume lorsque la boîte de vitesses est
à la position de stationnement.

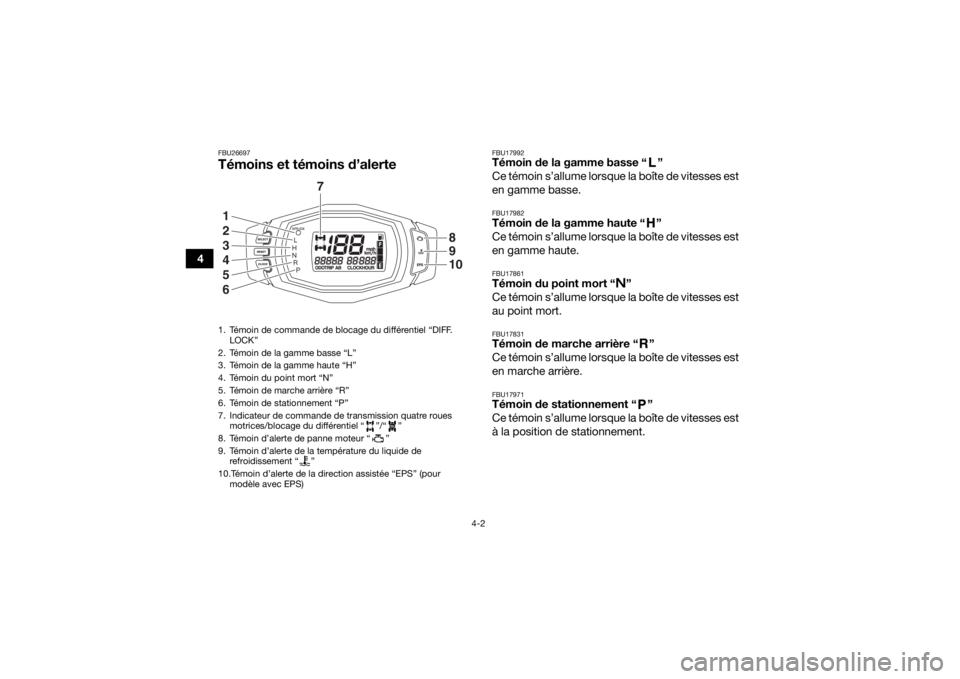

1. Témoin de commande de blocage du différentiel “DIFF.
LOCK”
2. Témoin de la gamme basse “L”
3. Témoin de la gamme haute “H”
4. Témoin du point mort “N”
5. Témoin de marche arrière “R”
6. Témoin de stationnement “P”
7. Indicateur de commande de transmission quatre roues motrices/blocage du différentiel “ ”/“ ”
8. Témoin d’alerte de panne moteur “ ”
9. Témoin d’alerte de la température du liquide de refroidissement “ ”
10.Témoin d’alerte de la direction assistée “EPS” (pour modèle avec EPS)
7
1
2
3
4
5
6
8910
U2UD60F0.book Page 2 Tuesday, April 28, 2015 9:02 AM

4-3
4
FBU34560Témoin d’alerte de la température du liquide
de refroidissement “ ”
Ce témoin d’alerte s’allume en cas de surchauffe
du moteur. Si cela se produit lors d’une randon-
née, couper le moteur dès que possible et le lais-
ser refroidir pendant environ 10 minutes.
Contrôler le bon fonctionnement du circuit élec-
trique du témoin d’alerte en tournant la clé
sur “ ” (contact). Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque l’on
tourne la clé à la position “ ” (contact) ou s’il ne
s’éteint pas par la suite, il faut faire contrôler le cir-
cuit électrique par un concessionnaire Yamaha.ATTENTIONFCB02400La surchauffe du moteur peut être causée
par un chargement excessif du véhicule. En
cas de surcharge, il convient de réduire la
charge conformément aux caractéristiques
données.
 Le moteur pourrait également surchauffer
en cas d’accumulation de boue ou de crasse
sur le radiateur (p. ex. après une randonnée en terrain humide). Dans ce cas, faire net-
toyer le radiateur par un concessionnaire
Yamaha.
 Attendre que le témoin d’alerte s’éteigne
avant de mettre le moteur en marche. L’utili-
sation prolongée du véhicule lorsque ce té-
moin d’alerte est allumé risque d’endomma-
ger le moteur.
FBU30482Témoin d’alerte de panne moteur “ ”
Ce témoin d’alerte s’allume ou clignote lorsqu’un
problème est décelé au niveau du circuit élec-
trique contrôlant le moteur. Dans ce cas, il
convient de faire vérifier le système embarqué de
diagnostic de pannes par un concessionnaire
Yamaha. (Les explications au sujet du dispositif embarqué de diagnostic de pannes se trouvent à
la page 4-8.)
Contrôler le bon fonctionnement du circuit élec-
trique du témoin d’alerte en tournant la clé
sur “ ” (contact). Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
U2UD60F0.book Page 3 Tuesday, April 28, 2015 9:02 AM

4-4
4Si le témoin d’alerte ne s’allume pas lorsque l’on
tourne la clé à la position “ ” (contact) ou s’il ne
s’éteint pas par la suite, il faut faire contrôler le cir-
cuit électrique par un concessionnaire Yamaha.
FBU30571Témoin d’alerte de la direction assistée “EPS”
(pour modèle avec EPS)
Ce témoin d’alerte s’allume lorsque la clé de
contact est tournée sur “ ” (contact), puis
s’éteint une fois que le moteur est mis en marche.
Si le témoin d’alerte reste allumé ou s’allume
après la mise en marche du moteur, le système de
la direction assistée électrique pourrait ne pas
fonctionner correctement. Dans ce cas, il convient
de faire vérifier le système de la direction assistée
électrique par un concessionnaire Yamaha.
Contrôler le bon fonctionnement du circuit élec-
trique du témoin d’alerte en tournant la clé
sur “ ” (contact). Si le témoin d’alerte ne s’al-
lume pas, faire contrôler le circuit électrique par un
concessionnaire Yamaha.
N.B.
Si le moteur est coupé à l’aide du coupe-circuit
du moteur et que la clé de contact est à la
position “ ” (contact), le témoin d’alerte
“EPS” s’allume afin de signaler que l’assistance
de la direction ne fonctionne pas.
 Lorsque la sollicitation de la direction est trop
importante (c.-à-d. braquage trop important
alors que le VTT roule très lentement), l’assis-
tance électrique de la direction est réduite afin
de prévenir la surchauffe de son moteur. FBU30451Indicateur de commande de transmission
quatre roues motrices “ ”, indicateur de com-
mande de blocage du différentiel “ ” et té-
moin “DIFF. LOCK”
L’indicateur de commande de transmission
quatre roues motrices “ ” s’allume lorsque le
commutateur du mode de traction est réglé à la
position “4WD”.
L’indicateur de commande de blocage du
différentiel “ ” et le témoin de commande de blo-
cage du différentiel “DIFF. LOCK” s’allume quand
le commutateur de blocage du différentiel est ré-
glé à la position “LOCK”.
U2UD60F0.book Page 4 Tuesday, April 28, 2015 9:02 AM

4-5
4
N.B.En raison du mécanisme de synchronisation du
différentiel, l’indicateur transmission quatre
roues motrices ne s’allume cependant pas tou-
jours tant que le véhicule est à l’arrêt.
 Lorsque le commutateur de blocage du diffé-
rentiel est réglé sur “LOCK” ou “4WD”,
l’indicateur “ ” et le témoin “DIFF. LOCK” cli-
gnotent jusqu’à ce que le différentiel se bloque
ou se débloque correctement. Si l’indicateur et
le témoin ne s’arrêtent pas de clignoter, c’est
que le différentiel n’est pas bloqué ou débloqué
correctement. Dans ce cas, faire avancer le vé-
hicule afin de donner le temps au différentiel de
se bloquer ou de se débloquer.

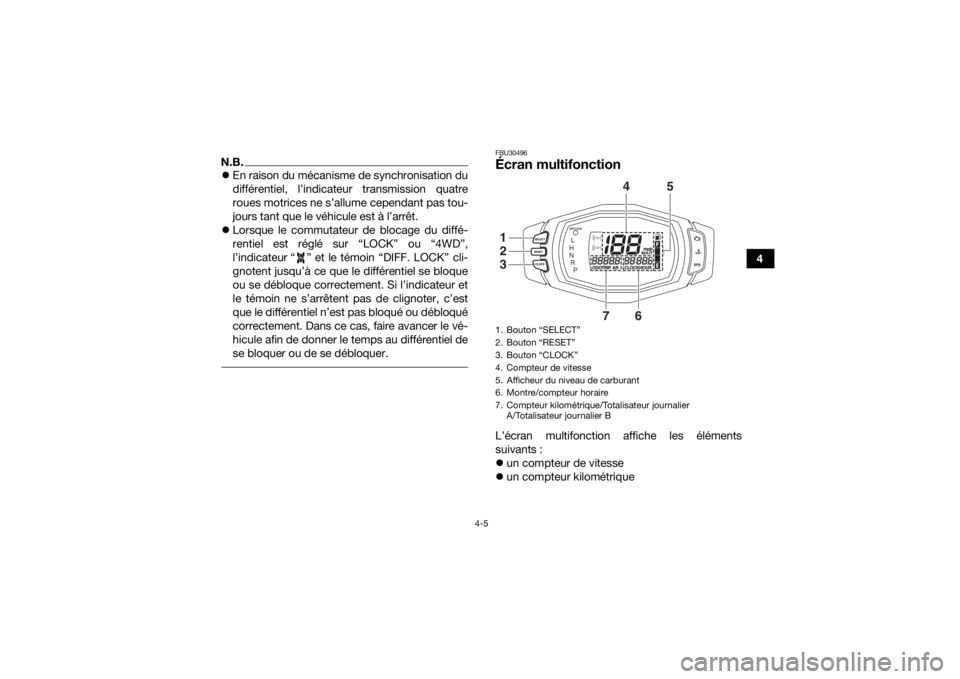

FBU30496Écran multifonction L’écran multifonction affiche les éléments
suivants :
un compteur de vitesse
 un compteur kilométrique1. Bouton “SELECT”
2. Bouton “RESET”
3. Bouton “CLOCK”
4. Compteur de vitesse
5. Afficheur du niveau de carburant
6. Montre/compteur horaire
7. Compteur kilométrique/Totalisateur journalier
A/Totalisateur journalier B
4
5
7
6
123
U2UD60F0.book Page 5 Tuesday, April 28, 2015 9:02 AM

4-6
4
deux totalisateurs journaliers (affichant la dis-
tance parcourue depuis leur dernière remise à
zéro)
 une montre
 un compteur horaire (affichant le temps total de
fonctionnement du moteur)
 un afficheur du niveau de carburant
 un système embarqué de diagnostic de pannes
Mode compteur kilométrique et totalisateur
journalier
Appuyer sur le bouton “SELECT” pour modifier
l’affichage des compteurs (compteur kilométrique
“ODO”, totalisateurs journaliers “TRIP A” et
“TRIP B”) dans l’ordre suivant :
ODO → TRIP A → TRIP B → ODO
Pour remettre un totalisateur à zéro, le sélection-
ner en appuyant sur le bouton de sélection “SE-
LECT”, puis appuyer sur le bouton de remise à
zéro “RESET” pendant au moins trois secondes.
Utiliser les totalisateurs journaliers pour estimer la
distance qu’il est possible de parcourir avec un
plein de carburant. Cette information permettra de
planifier les arrêts pour ravitaillement en carbu-
rant.
N.B.Maintenir le bouton “SELECT” enfoncé et tourner
la clé de contact à la position “ ” (contact) pour
modifier l’affichage de l’unité de vitesse (“mph” ou
“km/h”). Montre
Appuyer sur le bouton “CLOCK” pour alterner l’af-
fichage de la montre “CLOCK” et du compteur
horaire “HOUR” dans l’ordre suivant :
CLOCK → HOUR → CLOCK
Réglage de la montre1. Afficher la montre à l’écran.
2. Appuyer simultanément sur les boutons “SE- LECT” et “RESET” pendant au moins trois se-
condes.
3. Une fois que l’affichage des heures clignote, régler les heures en appuyant sur le bouton
“RESET”.
4. Appuyer sur le bouton “SELECT”. L’affichage des minutes se met à clignoter.
5. Régler les minutes à l’aide du bouton “RE- SET”.
U2UD60F0.book Page 6 Tuesday, April 28, 2015 9:02 AM
