4-27
4
Des équipements de remorquage sont dispo-
nibles chez les concessionnaires Yamaha. (Voir
page 6-7 pour les précautions à suivre.)
FBU19184Prise pour accessoire à courant
continuLa prise pour accessoire se trouve au côté avant
droit du VTT. Cette prise permet la connexion d’un
accessoire approprié tel qu’une lampe de travail,
d’une radio, etc. N’utiliser un accessoire que
lorsque le moteur tourne et que le commutateur
général d’éclairage est réglé sur “OFF”.
1. Placer le commutateur général d’éclairage à la position “OFF”. 2. Éteindre l’accessoire.
3. Mettre le moteur en marche. (Voir page 6-1.)
4. Ouvrir le capuchon de la prise pour acces-
soire, puis brancher la fiche d’alimentation de
l’accessoire à la prise.
5. Allumer l’accessoire.

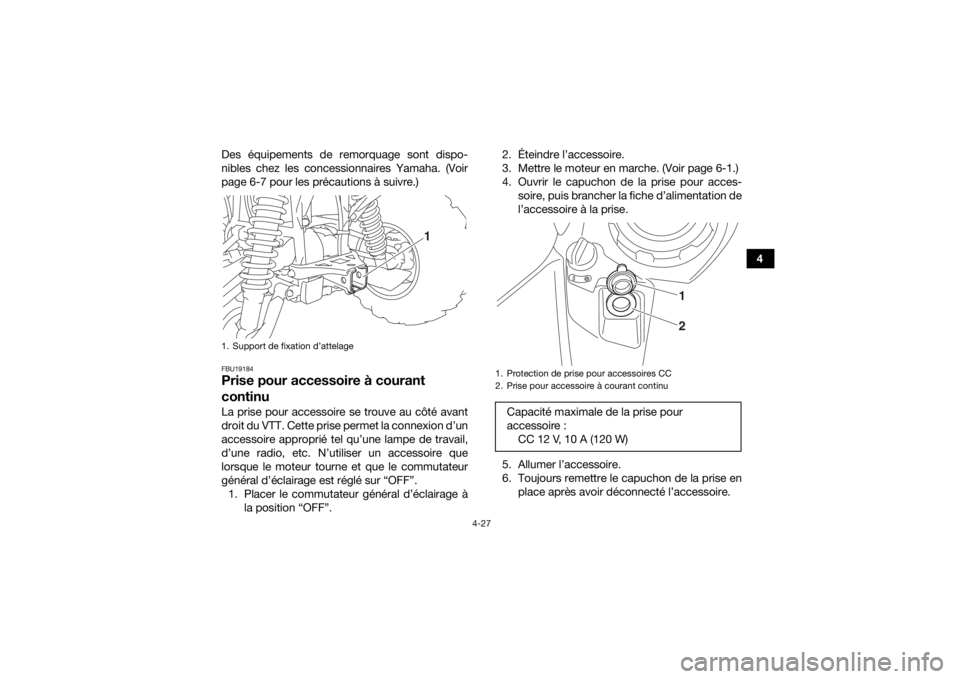

6. Toujours remettre le capuchon de la prise en place après avoir déconnecté l’accessoire.1. Support de fixation d’attelage
1
1. Protection de prise pour accessoires CC
2. Prise pour accessoire à courant continuCapacité maximale de la prise pour
accessoire :CC 12 V, 10 A (120 W)
21
U2UD60F0.book Page 27 Tuesday, April 28, 2015 9:02 AM

4-28
4
ATTENTIONFCB00121Ne pas brancher d’accessoire dont la
consommation dépasse la capacité maxi-
male. Un accessoire de consommation su-
périeure pourrait surcharger le circuit et pro-
voquer le grillage du fusible.
 Lorsqu’un accessoire est utilisé alors que le
moteur est coupé ou que les phares sont al-
lumés, la batterie se déchargera et la mise
en marche du moteur risque de devenir diffi-
cile.
 Ne pas brancher d’allume-cigare ou tout
autre accessoire dont la fiche s’échauffe,
sous peine de risquer d’endommager la
prise. U2UD60F0.book Page 28 Tuesday, April 28, 2015 9:02 AM

5-1
5
FBU19203
CONTRÔLES AVANT UTILISATION
FBU19226Effectuer les contrôles avant chaque départ afin de s’assurer que le VTT peut être utilisé en toute sécurité.
Toujours respecter les procédés et intervalles de contrôle et d’entretien mentionnés dans ce manuel.
AVERTISSEMENT
FWB00482L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou
d’endommagement. Ne pas conduire le véhicule en cas de détection d’un problème. Si le problème
ne peut être résolu en suivant les procédés repris dans ce manuel, faire contrôler le véhicule par un
concessionnaire Yamaha. Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTSTRAVAUX À EFFECTUER PAGES
Carburant • Contrôler le niveau de carburant dans le réservoir et, si nécessaire,
ajouter du carburant du type recommandé.
• S’assurer de l’absence de fuite au niveau des durites d’alimenta- tion. Corriger si nécessaire. 4-18, 5-4
Huile moteur • Contrôler le niveau d’huile dans le moteur, et si nécessaire, ajouter
de l’huile du type recommandé jusqu’au niveau spécifié.
• S’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire. 5-4, 8-21
Huile de couple conique
arrière • S’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire.
5-4, 8-25
Huile de différentiel • S’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire. 5-4, 8-29
U2UD60F0.book Page 1 Tuesday, April 28, 2015 9:02 AM

5-2
5
Liquide de refroidisse-
ment• Contrôler le niveau du liquide de refroidissement dans le vase d’ex-
pansion et, si nécessaire, ajouter du liquide du type recommandé
jusqu’au niveau spécifié.
• Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite. Corriger si nécessaire. 5-4, 8-31
Frein avant • Contrôler le fonctionnement. Si mous ou spongieux, faire purger le
circuit hydraulique par un concessionnaire Yamaha.
• Contrôler l’usure des plaquettes de frein et les remplacer si néces- saire.
• Contrôler le niveau du liquide de frein dans le réservoir et, si néces- saire, ajouter du liquide du type spécifié jusqu’au niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. Corriger si nécessaire. 5-4, 8-45, 8-46, 8-48
Frein arrière • Contrôler le fonctionnement. Si mous ou spongieux, faire purger le
circuit hydraulique par un concessionnaire Yamaha.
• Contrôler la garde de la pédale et la régler si nécessaire.
• Contrôler l’usure des plaquettes de frein et les remplacer si néces- saire.
• Contrôler le niveau du liquide de frein dans le réservoir et, si néces- saire, ajouter du liquide du type spécifié jusqu’au niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. Corriger si nécessaire. 5-4, 8-45, 8-46, 8-48,
8-49
Levier des gaz • S’assurer du fonctionnement en douceur. Lubrifier le câble et le lo-
gement du levier si nécessaire.
• Contrôler la garde du levier et la régler si nécessaire. 5-5, 8-43
Câbles de commande • S’assurer du fonctionnement en douceur. Lubrifier si nécessaire. 8-51
Roues et pneus • Contrôler l’état des roues et remplacer si endommagées.
• Contrôler l’état des pneus et la profondeur des sculptures. Rem-
placer si nécessaire.
• Contrôler la pression de gonflage. Corriger si nécessaire. 5-5
ÉLÉMENTS TRAVAUX À EFFECTUER PAGESU2UD60F0.book Page 2 Tuesday, April 28, 2015 9:02 AM

5-3
5
Pédale de frein • S’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots. 8-53
Leviers de frein • S’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots. 8-52
Soufflets d’essieu • S’assurer de l’absence de craquelures ou autre endommagement
et remplacer si nécessaire. 8-51
Visserie du châssis • S’assurer que tous les écrous et vis sont correctement serrés. 5-8
Instruments, éclairage et
commandes • Contrôler le fonctionnement et corriger si nécessaire. 5-8
ÉLÉMENTS TRAVAUX À EFFECTUER PAGES
U2UD60F0.book Page 3 Tuesday, April 28, 2015 9:02 AM

5-4
5
FBU19542CarburantS’assurer que le niveau de carburant est suffisant.
(Voir page 4-18.)FBU19561Huile moteurS’assurer que l’huile moteur atteint le niveau spé-
cifié. Ajouter de l’huile si nécessaire. (Voir page
8-21.)FBU19591Huile de couple conique arrièreS’assurer que l’huile de couple conique arrière at-
teint le niveau spécifié. Ajouter de l’huile si néces-
saire. (Voir page 8-25.)FBU19601Huile de différentielS’assurer que l’huile de différentiel atteint le ni-
veau spécifié. Ajouter de l’huile si nécessaire. (Voir
page 8-29.)FBU19632Liquide de refroidissementS’assurer que le liquide de refroidissement atteint
le niveau spécifié. Ajouter du liquide de refroidis-
sement si nécessaire. (Voir page 8-31.)
N.B.Le niveau du liquide de refroidissement doit être
vérifié le moteur froid, car il varie en fonction de la
température du moteur. FBU29083Freins avant et arrièreLeviers et pédale de frein
S’assurer que les leviers de frein avant et arrière
n’ont pas de jeu. Si ce n’est pas le cas, faire
contrôler le circuit de freinage par un conces-
sionnaire Yamaha.
 S’assurer que la garde à la pédale de frein est
correcte. Si le jeu est incorrect, le régler. (Voir
page 8-49.)
 Contrôler le fonctionnement des leviers et de la
pédale de frein. Ils doivent s’actionner sans à-
coups et présenter une sensation de fermeté. Si
ce n’est pas le cas, faire contrôler le circuit de
freinage par un concessionnaire Yamaha.
Niveau du liquide de frein
Contrôler le niveau du liquide de frein. Ajouter du
liquide si nécessaire. (Voir page 8-46.)
U2UD60F0.book Page 4 Tuesday, April 28, 2015 9:02 AM

5-5
5
Fuite de liquide de frein
S’assurer qu’il n’y a pas de fuite de liquide de frein
au niveau des raccords ou des réservoirs de li-
quide de frein. Actionner les freins fermement
pendant une minute. Si un levier cède lentement
sous la pression, il y a lieu de suspecter une fuite
dans le circuit de freinage. Faire contrôler le circuit
de freinage par un concessionnaire Yamaha à la
moindre fuite.
Fonctionnement des freins
Tester le bon fonctionnement des freins juste
après le démarrage en roulant lentement. Si la
puissance de freinage est insuffisante, contrôler
l’usure des plaquettes de frein. (Voir page 8-45.)
FBU19762Levier des gazContrôler le bon fonctionnement du levier des gaz.
On doit pouvoir l’actionner facilement et il doit re-
tourner à la position de ralenti dès qu’on le re-
lâche. Si nécessaire, faire rectifier le problème par
un concessionnaire Yamaha.
FBU19815PneusContrôler fréquemment la pression de gonflage
des pneus afin de s’assurer qu’elle est conforme.
S’assurer également de leur bon état.
Pression des pneus
Vérifier et régler la pression des pneus à froid à
l’aide du manomètre basse pression pour pneus.
La pression de gonflage des pneus doit être égale
des deux côtés. AVERTISSEMENT ! La conduite
d’un véhicule dont les pneus ne sont pas gon-
flés à la pression correcte peut être la cause de
blessures graves, voire de mort, en provoquant
une perte de contrôle. Une pression insuffi-
sante peut entraîner le déjantement du pneu
quand le véhicule est utilisé dans des condi-
tions extrêmes.
[FWB02542]
Gonfler les pneus à la
pression recommandée ci-dessous :
Liquide de frein spécifié :
DOT 4
U2UD60F0.book Page 5 Tuesday, April 28, 2015 9:02 AM

5-6
5Le manomètre basse pression pour pneus fait
partie intégrante de l’équipement standard. Il
convient d’effectuer deux mesures de la pression
de gonflage des pneus et de conserver la deu-
xième valeur. En effet, l’encrassement éventuel du
manomètre risquerait de fausser la première me-
sure. Limite d’usure de pneu
Changer un pneu dont la profondeur de sculpture
est réduite à 3 mm (0.12 in).
Pression de gonflage recommandée :
Avant35.0 kPa (0.350 kgf/cm2, 5.0 psi)
Arrière 30.0 kPa (0.300 kgf/cm2, 4.4 psi)
Pression de gonflage minimum : Avant32.0 kPa (0.320 kgf/cm2, 4.6 psi)
Arrière 27.0 kPa (0.270 kgf/cm2, 4.0 psi)
Pression maximale lors du sertissage des
talons de pneu : Avant250 kPa (2.5 kgf/cm2, 36 psi)
Arrière 250 kPa (2.5 kgf/cm2, 36 psi)
1. Manomètre basse pression pour pneus
U2UD60F0.book Page 6 Tuesday, April 28, 2015 9:02 AM

5-7
5
Renseignements sur les pneus
Ce VTT est équipé de pneus sans chambre à air.
AVERTISSEMENT
FWB02552La conduite d’un VTT dont le type de pneu ne
convient pas pourrait entraîner une perte de
contrôle du véhicule et augmenter les risques
d’accident. Après avoir subi de nombreux tests, les pneus ci-
tés ci-après ont été homologués par Yamaha Mo-
tor Manufacturing Corporation of America pour ce
modèle. Pneus et jantes issus du marché secondaire
Les pneus et les jantes livrés avec ce VTT sont
conçus pour les capacités de performance du vé-
hicule et sont conçus de sorte à offrir la meilleure
combinaison de maniabilité, de freinage et de
confort. D’autres pneus, jantes, tailles et combi-
naisons peuvent ne pas être adéquats.1. Limite d’usure de pneu
Avant :
Fabricant/modèle :MAXXIS/MU05Y
Taille : AT26 x 8-12
Ty p e : Sans chambre (Tubeless)
Arrière : Fabricant/modèle :MAXXIS/MU06Y
Taille : AT26 x 10-12
Ty p e : Sans chambre (Tubeless)
U2UD60F0.book Page 7 Tuesday, April 28, 2015 9:02 AM

5-8
5
FBU19841Visserie du châssisS’assurer que tous les écrous et vis sont correcte-
ment serrés.FBU19851Instruments, éclairage et commandesS’assurer que chaque instrument, éclairage et
commande fonctionne correctement. Corriger si
nécessaire.U2UD60F0.book Page 8 Tuesday, April 28, 2015 9:02 AM
