TRAVERSÉE LATÉRALE D’UNE PENTE
AVERTISSEMENT
FWB01633Une technique de traversée latérale de collines
ou de prise de virages incorrectes peut entraî-
ner la perte de contrôle ou le renversement du
VTT.

Toujours suivre le procédé tel qu’il est décrit
dans ce manuel.
 Éviter les collines au sol trop glissant ou
meuble.
 Éviter d’effectuer la traversée latérale d’une
pente trop raide.
 Déplacer son poids du côté de la montée.
 Ne jamais faire demi-tour sur un terrain en
pente avant d’avoir maîtrisé la technique,
telle qu’elle est décrite dans ce manuel, sur
un terrain de niveau. Être toujours très pru-
dent en effectuant des virages, quel que soit
le type de pente. Afin de garantir l’équilibre du VTT, il est nécessaire
d’adapter sa position lors de la traversée latérale
d’une surface inclinée. S’assurer d’avoir maîtrisé
les techniques de base sur terrain de niveau avant de se lancer sur une pente. Éviter les surfaces glis-
santes ou les terrains accidentés qui pourraient
déséquilibrer le véhicule.
Toujours veiller à se pencher du côté de la montée
lors de la traversée latérale une pente. Lors de la
conduite sur sol meuble, il est parfois nécessaire
de corriger la direction de conduite en tournant le
guidon légèrement dans le sens de la montée. Évi-
ter tout braquage brusque dans les pentes, que ce
soit dans les montées ou les descentes.
Si le VTT commence à basculer, manœuvrer pro-
gressivement vers le bas de la côte si la route est
libre. Une fois l’équilibre retrouvé, manœuvrer à
nouveau petit à petit le véhicule dans la direction
souhaitée.UB4F60F0.book Page 20 Wednesday, April 18, 2018 5:30 PM

7-21
7TRAVERSÉE DES EAUX PEU PROFONDES
AVERTISSEMENT
FWB01642La conduite de ce véhicule dans une eau pro-
fonde ou à courant rapide peut entraîner la
perte de son contrôle ou son renversement.
Afin de limiter au maximum les risques de
noyade ou de blessures, redoubler de pru-
dence lors de la traversée d’eau. Ne jamais
conduire ce VTT dans de l’eau d’une profon- deur dépassant la valeur spécifiée dans ce ma-
nuel, car les pneus pourraient flotter, ce qui fa-
voriserait les renversements.
Le VTT peut traverser des courants d’eau à faible
débit dont la profondeur ne dépasse pas 35 cm
(14 in). Vérifier attentivement le terrain avant de
s’aventurer dans l’eau. S’assurer qu’il n’y a pas de
renfoncements et éviter les rochers et autres obs-
tacles qui pourraient être glissants ou qui risquent
de faire capoter le VTT. Rouler lentement et avec
prudence.
UB4F60F0.book Page 21 Wednesday, April 18, 2018 5:30 PM

7-22
7
Essayer les freins après avoir roulé dans de l’eau.
Si nécessaire, les actionner plusieurs fois pour
que le frottement sèche les garnitures. Ne pas
conduire le VTT avant de s’être assuré que les
freins fonctionnent correctement.
AVERTISSEMENT ! Des freins mouillés peu- vent réduire la puissance de freinage, ce qui
pourrait provoquer une perte de contrôle.
[FWB02622]Après avoir conduit le VTT dans de l’eau, veiller à
purger l’eau accumulée en retirant le tube de vi-
dange situé au bas du boîtier de filtre à air. Retirer
également les bouchons de vidange des compar-
timents de rangement, ainsi que celui du carter de la courroie trapézoïdale afin de vidanger toute
l’eau qui s’y serait accumulée.
ATTENTION : Une
accumulation d’eau peut provoquer un en-
dommagement ou une panne.
[FCB00842]
Nettoyer le VTT à l’eau douce après avoir roulé
dans une eau salée ou dans de la boue.1. Tube de vidange du boîtier de filtre à air
1
UB4F60F0.book Page 22 Wednesday, April 18, 2018 5:30 PM

7-23
7

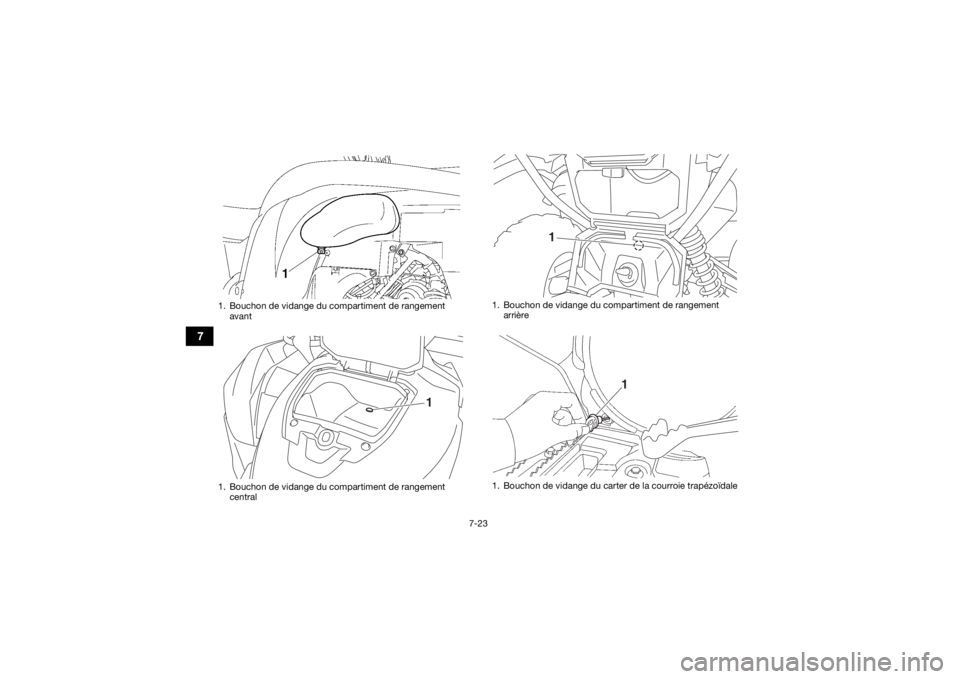

1. Bouchon de vidange du compartiment de rangement avant
1. Bouchon de vidange du compartiment de rangement central
1
1. Bouchon de vidange du compartiment de rangement arrière
1. Bouchon de vidange du carter de la courroie trapézoïdale
1
1
UB4F60F0.book Page 23 Wednesday, April 18, 2018 5:30 PM

7-24
7
CONDUITE SUR TERRAIN ACCIDENTÉ
AVERTISSEMENT
FWB01652Une technique incorrecte de conduite sur des
obstacles pourrait entraîner une perte de con-
trôle du véhicule, voire une collision. Repérer
les obstacles éventuels avant de conduire sur
un terrain inconnu. Ne jamais essayer de rouler
sur des obstacles de grande taille, tels que de
gros rochers ou des arbres abattus. Toujours
suivre minutieusement les procédés de
conduite sur obstacles décrits dans ce ma-
nuel. Une vigilance extrême s’impose lors de la
conduite sur terrain accidenté. Repérer les obs-
tacles susceptibles d’endommager le VTT ou de
provoquer un accident ou le renversement du vé-
hicule. Toujours veiller à garder en permanence
les pieds sur les marchepieds. Éviter d’effectuer
des sauts, car cela risquerait d’entraîner la perte
de contrôle du VTT, voire son endommagement. DÉRAPAGE ET PATINAGE
AVERTISSEMENT
FWB01663Une technique incorrecte de contrôle du pati-
nage ou du glissement peut provoquer une
perte de contrôle du VTT. Le véhicule pourrait
également être redressé trop subitement, ce
qui peut provoquer son renversement.

Apprendre à contrôler le patinage ou le glis-
sement en s’exerçant à faible vitesse sur une
surface uniforme et de niveau.
 Sur des surfaces extrêmement glissantes,
telles que de la glace, rouler lentement et
être très prudent afin de limiter le risque de
perte de contrôle du véhicule. Conduire prudemment sur les sols glissants ou
meubles, car le VTT risque de déraper. Un déra-
page soudain peut provoquer un accident si le vé-
hicule n’est pas redressé.
Une bonne technique pour réduire le risque de pa-
tinage des roues avant consiste à faire passer le
poids de son corps à l’avant du véhicule.
UB4F60F0.book Page 24 Wednesday, April 18, 2018 5:30 PM

7-25
7Si les roues arrière commencent à déraper, il est
possible de regagner le contrôle du véhicule (si
l’espace disponible est suffisant) en manœuvrant
dans la direction du dérapage. Il est déconseillé
de freiner ou d’accélérer avant d’avoir repris le
contrôle du véhicule. Le contrôle des dérapages est une technique qui
s’acquiert avec la pratique. Choisir avec discerne-
ment le terrain sur lequel on s’entraîne, puisque la
stabilité et le contrôle du véhicule seront réduits. Il
convient absolument d’éviter d’effectuer des ma-
nœuvres de dérapage sur des surfaces extrême-
ment glissantes, telles que la glace ou le verglas,
afin de réduire le risque de perte de contrôle du
véhicule.
QUE FAIRE SI...
Cette section est destinée à servir de référence
seulement. Il convient de lire en entier les para-
graphes concernant les techniques de conduite.
UB4F60F0.book Page 25 Wednesday, April 18, 2018 5:30 PM

7-26
7
QUE FAIRE...

Si le VTT ne tourne pas alors qu’on tente d’ef-
fectuer un virage :
Arrêter le VTT et effectuer à nouveau les ma-
nœuvres de changement de direction. Veiller à
faire passer tout son poids sur le marchepied du
côté extérieur du virage. Pour obtenir un
meilleur contrôle, faire passer son poids sur les
roues avant. (Voir page 7-14.)
 Si le VTT se met à basculer dans un virage :
Se pencher plus du côté intérieur du virage pour
retrouver l’équilibre. Si nécessaire, lâcher pro-
gressivement les gaz et/ou manœuvrer vers
l’extérieur du virage. (Voir page 7-14.)
 Si le VTT commence à chasser :
Si l’espace de manœuvre est suffisant, tourner
le guidon dans la direction dans laquelle le véhi-
cule chasse. Il est déconseillé de freiner ou
d’accélérer avant d’avoir repris le contrôle du
véhicule. (Voir page 7-24.)
 Si le VTT ne peut franchir la côte :
Tourner le VTT s’il avance avec suffisamment
de puissance. Sinon, s’arrêter et descendre du
VTT du côté de la montée et le tourner en le
poussant. Si le quad se met à reculer, surtout
NE PAS UTILISER LE FREIN ARRIÈRE SI LE MODE À “2WD” EST SÉLECTIONNÉ, car le vé-
hicule pourrait se renverser et le pilote risque
d’être coincé sous celui-ci. Descendre du VTT
du côté amont. (Voir page 7-15.)
 S’il faut effectuer la traversée latérale d’une
pente :
Conduire en maintenant son corps du côté de la
montée afin de garder l’équilibre. Si le VTT se
met à basculer, diriger le véhicule vers le bas de
la pente (s’il n’y a aucun obstacle) afin de retrou-
ver l’équilibre. Descendre immédiatement du
côté de la montée si le véhicule ne peut pas être
redressé. (Voir page 7-20.)
 S’il est nécessaire de traverser des eaux peu
profondes :
Conduire doucement et avec prudence dans
des eaux à faible courant, en étant à l’affût des
obstacles. S’assurer de bien évacuer toute l’eau
du VTT après être sorti de l’eau et S’ASSURER
DU BON FONCTIONNEMENT DES FREINS. Ne
pas conduire le VTT avant d’être sûr que les
freins fonctionnent à nouveau. (Voir page 7-21.)
UB4F60F0.book Page 26 Wednesday, April 18, 2018 5:30 PM

8-1
8
FBU28788
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
FBU21677La réalisation des contrôles et entretiens, réglages
et lubrifications périodiques permet de garantir le
meilleur rendement possible et contribue haute-
ment à la sécurité de conduite. Le propriétaire et
le conducteur ont le devoir de veiller à la sûreté du
véhicule. Les points de contrôle, réglage et lubrifi-
cation principaux du véhicule sont expliqués aux
pages suivantes.
AVERTISSEMENT
FWB01842L’omission d’entretiens ou l’utilisation de tech-
niques d’entretien incorrectes peut accroître
les risques de blessures, voire de mort, pen-
dant un entretien ou l’utilisation du véhicule. Si
l’on ne maîtrise pas les techniques d’entretien
du véhicule, ce travail doit être confié à un con-
cessionnaire Yamaha.
AVERTISSEMENT
FWB02563Couper le moteur avant d’effectuer tout entre-
tien, sauf quand autrement spécifié.
Les pièces mobiles d’un moteur en marche
risquent de happer un membre ou un vête-
ment et les éléments électriques de provo-
quer décharges et incendies.
 Faire tourner le moteur pendant l’entretien
du véhicule peut résulter en blessures ocu-
laires, brûlures, empoisonnement par le mo-
noxyde de carbone pouvant provoquer la
mort. Se reporter à la page 2-7 pour plus
d’informations concernant le monoxyde de
carbone.

AVERTISSEMENT
FWB02691Les disques, étriers, tambours et garnitures de
frein peuvent devenir très chauds lors de leur
utilisation. Pour éviter tout risque de brûlures,
laisser refroidir les éléments de frein avant de
les toucher. Les fréquences données dans les tableaux des
entretiens périodiques s’entendent pour la
conduite dans des conditions normales. Le pro-
priétaire devra donc ADAPTER LES FRÉ-
UB4F60F0.book Page 1 Wednesday, April 18, 2018 5:30 PM

8-2
8
QUENCES PRÉCONISÉES ET ÉVENTUELLE-
MENT LES RACCOURCIR en fonction du climat,
du terrain, de la situation géographique et de
l’usage qu’il fait de son véhicule.
FBU29573Manuel du propriétaire et trousse de
réparationS’assurer de toujours conserver le manuel du pro-
priétaire, la trousse de réparation et le manomètre
basse pression pour pneus dans le véhicule afin
de les avoir sous la main en cas de besoin. Veiller
à protéger le manuel du propriétaire en le rangeant
dans la pochette en plastique, puis en plaçant
cette dernière dans la pochette à documents.
Les informations données dans ce manuel et les
outils de la trousse de réparation sont destinés à
fournir au propriétaire les moyens nécessaires
pour effectuer l’entretien préventif et les petites ré-
parations. Toutefois, des outils supplémentaires
comme une clé dynamométrique sont néces-
saires pour effectuer correctement certains tra-
vaux d’entretien.
1. Manuel du propriétaire
2. Trousse de réparation
3. Manomètre basse pression pour pneus
1
2
3
UB4F60F0.book Page 2 Wednesday, April 18, 2018 5:30 PM

8-3
8
N.B.Si l’on ne dispose pas des outils ou de l’expé-
rience nécessaires pour mener un travail à bien, il
faut le confier à un concessionnaire Yamaha. UB4F60F0.book Page 3 Wednesday, April 18, 2018 5:30 PM
