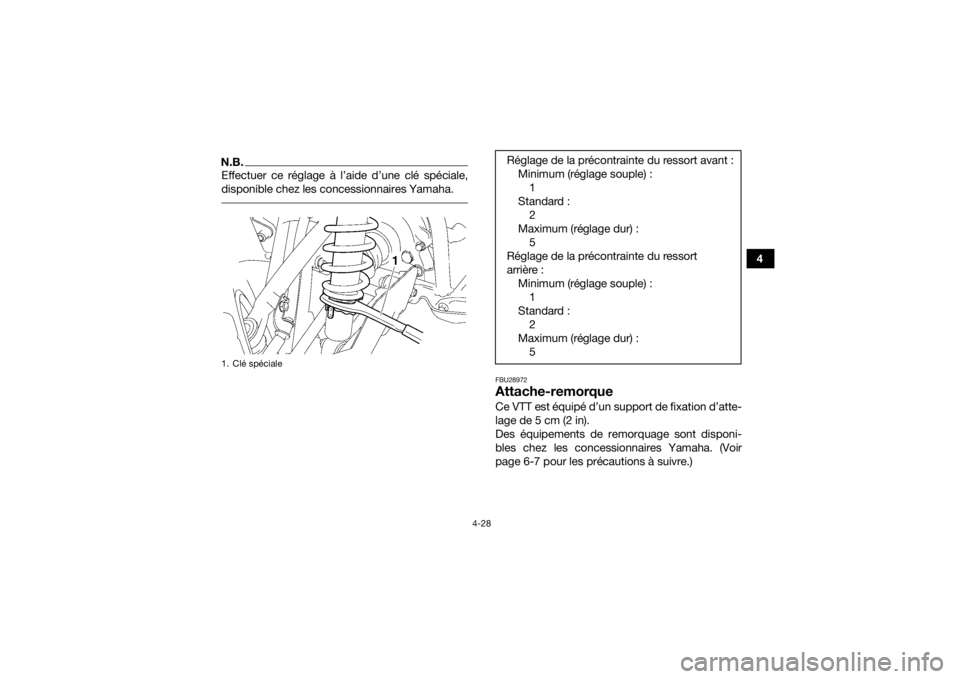

N.B.Effectuer ce réglage à l’aide d’une clé spéciale,
disponible chez les concessionnaires Yamaha.
FBU28972Attache-remorque Ce VTT est équipé d’un support de fixation d’atte-
lage de 5 cm (2 in).
Des équipements de remorquage sont disponi-
bles chez les concessionnaires Yamaha. (Voir
page 6-7 pour les précautions à suivre.)
1. Clé spéciale
Réglage de la précontrainte du ressort avant :Minimum (réglage souple) :1
Standard : 2
Maximum (réglage dur) : 5
Réglage de la précontrainte du ressort
arrière : Minimum (réglage souple) :1
Standard : 2
Maximum (réglage dur) : 5
UB4F60F0.book Page 28 Wednesday, April 18, 2018 5:30 PM

4-29
4
FBU19186Prise pour accessoire CCATTENTIONFCB03760N’utiliser aucun accessoire électrique ni
aucune combinaison d’accessoires qui re-
quière davantage que la capacité indiquée. Un

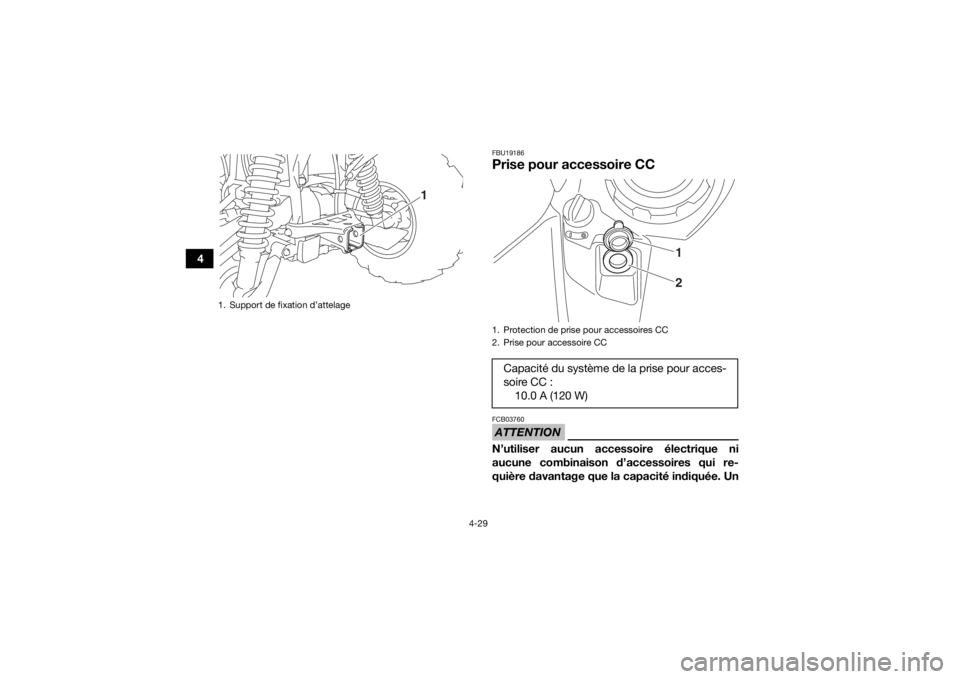

1. Support de fixation d’attelage
1
1. Protection de prise pour accessoires CC
2. Prise pour accessoire CCCapacité du système de la prise pour acces-
soire CC :10.0 A (120 W)
21
UB4F60F0.book Page 29 Wednesday, April 18, 2018 5:30 PM

4-30
4
accessoire de consommation supérieure
pourrait surcharger le circuit et provoquer le
grillage du fusible.
N.B.Lors de l’utilisation d’un treuil ou d’autres acces-
soires électriques, l’alimentation en provenance
de la prise pour accessoire CC doit être réduite en
conséquence. Un accessoire 12 V, par exemple une lampe de
travail ou une radio munies de l’adaptateur adé-
quat, peut être utilisé lorsque le contacteur à clé
est sur la position “ON”. Cependant, pour empê-
cher le déchargement de la batterie, il convient
d’utiliser l’accessoire lorsque le moteur tourne et
que les phares sont éteints.
1. Mettre le moteur en marche.
2. Éteindre les phares.
3. Éteindre l’accessoire.
4. Ouvrir le capuchon de la prise pour acces- soire CC.
5. Insérer la fiche d’alimentation de l’accessoire dans la prise.
6. Allumer l’accessoire.
N.B. Éteindre l’accessoire avant de retirer ou d’insé-
rer sa fiche d’alimentation.
 Toujours remettre le capuchon de la prise en
place après avoir déconnecté l’accessoire. ATTENTIONFCB00122Si les accessoires sont utilisés avec le mo-
teur coupé ou les phares allumés, la batterie
risque de se décharger jusqu’à ce que le mo-
teur ne démarre plus.
 Ne pas brancher d’allume-cigare ni aucun
autre accessoire dont la fiche chauffe. La
prise pour accessoire CC risquerait d’être
endommagée.
UB4F60F0.book Page 30 Wednesday, April 18, 2018 5:30 PM

5-1
5
FBU19203
CONTRÔLES AVANT UTILISATION
FBU19226Effectuer les contrôles avant chaque départ afin de s’assurer que le VTT peut être utilisé en toute sécurité.
Toujours respecter les procédés et intervalles de contrôle et d’entretien mentionnés dans ce manuel.
AVERTISSEMENT
FWB00482L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou
d’endommagement. Ne pas conduire le véhicule en cas de détection d’un problème. Si le problème
ne peut être résolu en suivant les procédés repris dans ce manuel, faire contrôler le véhicule par un
concessionnaire Yamaha. Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTSTRAVAUX À EFFECTUER PAGES
Carburant • Contrôler le niveau de carburant dans le réservoir et, si nécessaire,
ajouter du carburant du type recommandé.
• S’assurer de l’absence de fuite au niveau des durites d’alimenta- tion. Corriger si nécessaire. 4-21, 5-4
Huile moteur • Contrôler le niveau d’huile dans le moteur, et si nécessaire, ajouter
de l’huile du type recommandé jusqu’au niveau spécifié.
• S’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire. 5-4, 8-21
Huile de couple conique
arrière • S’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire.
5-4, 8-26
Huile de différentiel • S’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire. 5-4, 8-29
UB4F60F0.book Page 1 Wednesday, April 18, 2018 5:30 PM

5-2
5
Liquide de refroidisse-
ment• Contrôler le niveau du liquide de refroidissement dans le vase d’ex-
pansion et, si nécessaire, ajouter du liquide du type recommandé
jusqu’au niveau spécifié.
• Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite. Corriger si nécessaire. 5-4, 8-32
Frein avant • Contrôler le fonctionnement. Si mous ou spongieux, faire purger le
circuit hydraulique par un concessionnaire Yamaha.
• Contrôler l’usure des plaquettes de frein et les remplacer si néces- saire.
• Contrôler le niveau du liquide de frein dans le réservoir et, si néces- saire, ajouter du liquide du type spécifié jusqu’au niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. Corriger si nécessaire. 5-4, 8-46, 8-47, 8-49
Frein arrière • Contrôler le fonctionnement. Si mous ou spongieux, faire purger le
circuit hydraulique par un concessionnaire Yamaha.
• Contrôler la garde de la pédale et la régler si nécessaire.
• Contrôler l’usure des plaquettes de frein et les remplacer si néces- saire.
• Contrôler le niveau du liquide de frein dans le réservoir et, si néces- saire, ajouter du liquide du type spécifié jusqu’au niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. Corriger si nécessaire. 5-4, 8-46, 8-47, 8-49,
8-50
Levier des gaz • S’assurer du fonctionnement en douceur. Lubrifier le câble et le lo-
gement du levier si nécessaire.
• Contrôler la garde du levier et la régler si nécessaire. 5-5, 8-45
Câbles de commande • S’assurer du fonctionnement en douceur. Lubrifier si nécessaire. 8-52
Roues et pneus • Contrôler l’état des roues et remplacer si endommagées.
• Contrôler l’état des pneus et la profondeur des sculptures. Rem-
placer si nécessaire.
• Contrôler la pression de gonflage. Corriger si nécessaire. 5-5
ÉLÉMENTS TRAVAUX À EFFECTUER PAGES
UB4F60F0.book Page 2 Wednesday, April 18, 2018 5:30 PM

5-3
5
Pédale de frein • S’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots. 8-53
Leviers de frein • S’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots. 8-52
Soufflets d’essieu • S’assurer de l’absence de craquelures ou autre endommagement
et remplacer si nécessaire. 8-51
Visserie du châssis • S’assurer que tous les écrous et vis sont correctement serrés. 5-9
Instruments, éclairage et
commandes • Contrôler le fonctionnement et corriger si nécessaire. 5-9
ÉLÉMENTS TRAVAUX À EFFECTUER PAGESUB4F60F0.book Page 3 Wednesday, April 18, 2018 5:30 PM

5-4
5
FBU38000CarburantS’assurer qu’il y a assez d’essence dans le réser-
voir avant de démarrer. Refaire le plein de carbu-
rant si nécessaire. (Voir page 4-21.)FBU19561Huile moteurS’assurer que l’huile moteur atteint le niveau spé-
cifié. Ajouter de l’huile si nécessaire. (Voir page
8-21.)FBU19591Huile de couple conique arrièreS’assurer que l’huile de couple conique arrière at-
teint le niveau spécifié. Ajouter de l’huile si néces-
saire. (Voir page 8-26.)FBU19601Huile de différentielS’assurer que l’huile de différentiel atteint le ni-
veau spécifié. Ajouter de l’huile si nécessaire. (Voir
page 8-29.)
FBU19632Liquide de refroidissementS’assurer que le liquide de refroidissement atteint
le niveau spécifié. Ajouter du liquide de refroidis-
sement si nécessaire. (Voir page 8-32.)N.B.Le niveau du liquide de refroidissement doit être
vérifié le moteur froid, car il varie en fonction de la
température du moteur. FBU29083Freins avant et arrièreLeviers et pédale de frein
S’assurer que les leviers de frein avant et arrière
n’ont pas de jeu. Si ce n’est pas le cas, faire
contrôler le circuit de freinage par un conces-
sionnaire Yamaha.
 S’assurer que la garde à la pédale de frein est
correcte. Si le jeu est incorrect, le régler. (Voir
page 8-50.)
 Contrôler le fonctionnement des leviers et de la
pédale de frein. Ils doivent s’actionner sans à-
coups et présenter une sensation de fermeté. Si
ce n’est pas le cas, faire contrôler le circuit de
freinage par un concessionnaire Yamaha.
UB4F60F0.book Page 4 Wednesday, April 18, 2018 5:30 PM

5-5
5Niveau du liquide de frein
Contrôler le niveau du liquide de frein. Ajouter du
liquide si nécessaire. (Voir page 8-47.)
Fuite de liquide de frein
S’assurer qu’il n’y a pas de fuite de liquide de frein
au niveau des raccords ou des réservoirs de li-
quide de frein. Actionner les freins fermement
pendant une minute. Si un levier cède lentement
sous la pression, il y a lieu de suspecter une fuite
dans le circuit de freinage. Faire contrôler le circuit
de freinage par un concessionnaire Yamaha à la
moindre fuite.
Fonctionnement des freins
Tester le bon fonctionnement des freins juste
après le démarrage en roulant lentement. Si la
puissance de freinage est insuffisante, contrôler
l’usure des plaquettes de frein. (Voir page 8-46.)
FBU19762Levier des gazContrôler le bon fonctionnement du levier des gaz.
On doit pouvoir l’actionner facilement et il doit re-
tourner à la position de ralenti dès qu’on le re-
lâche. Si nécessaire, faire rectifier le problème par
un concessionnaire Yamaha.FBU38062PneusVérifier et régler la pression de gonflage des pneus
avant chaque sortie. Contrôler l’état des pneus.
Pression de gonflage
Liquide de frein spécifié :

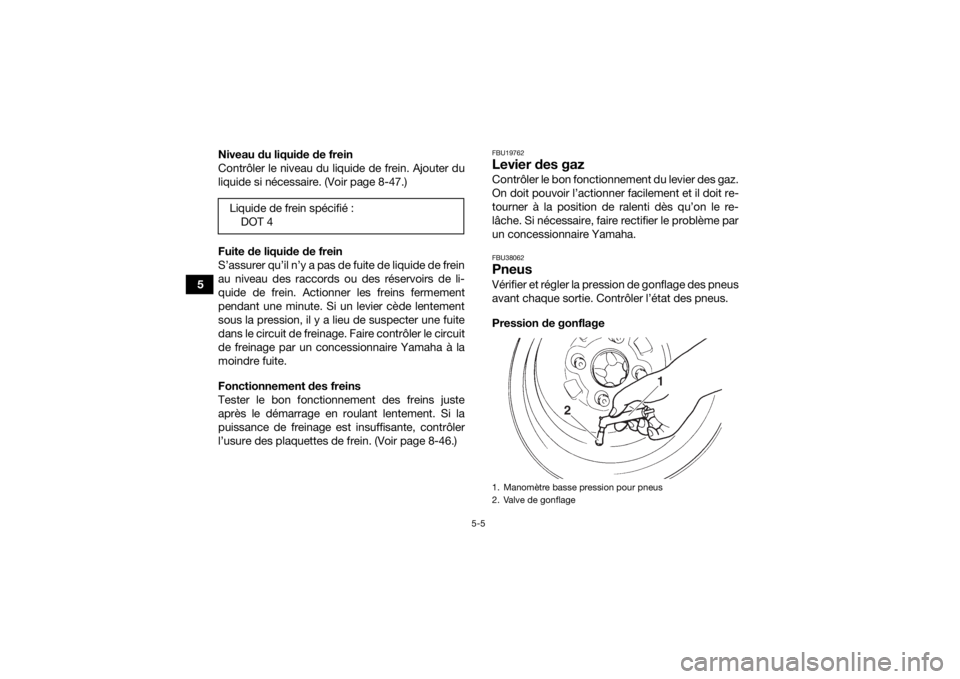

DOT 41. Manomètre basse pression pour pneus
2. Valve de gonflage
2
1
UB4F60F0.book Page 5 Wednesday, April 18, 2018 5:30 PM

5-6
5
Un manomètre pour pneus basse pression est
fourni de série avec le véhicule. Il convient d’effec-
tuer deux mesures de la pression de gonflage des
pneus et de conserver la deuxième valeur. En ef-
fet, l’encrassement éventuel de l’instrument ris-
querait de fausser la première mesure.
La pression de gonflage des pneus doit être véri-
fiée et réglée lorsque les pneus sont froids. La
pression de gonflage des pneus doit être la même
des deux côtés et doit être réglée en fonction des
conditions de charge du véhicule. Régler la pres-
sion de gonflage des pneus comme indiqué ci-
dessous.
AVERTISSEMENT ! La conduite de ce
véhicule avec des pneus dont la pression de
gonflage n’est pas conforme peut être la cause
d’une perte de contrôle ou d’un capotage en-
traînant des blessures, et éventuellement la
mort. Une pression insuffisante peut entraîner
le déjantement du pneu quand le véhicule est
utilisé dans des conditions extrêmes.
[FWB04120]
PRESSION DE SERVICE DES PNEUS (à
froid) :
Pour l’Océanie Avant : (Recommandée)35.0 kPa (0.350 kgf/cm2, 5.0 psi)
Arrière : (Recommandée) 30.0 kPa (0.300 kgf/cm2, 4.4 psi)
Avant : (Minimum) 32.0 kPa (0.320 kgf/cm2, 4.6 psi)
Arrière : (Minimum) 27.0 kPa (0.270 kgf/cm2, 4.0 psi)
UB4F60F0.book Page 6 Wednesday, April 18, 2018 5:30 PM

5-7
5Europe
Sans chargement ou remorque : Avant : (Recommandée)35.0 kPa (0.350 kgf/cm2, 5.0 psi)
Arrière : (Recommandée) 30.0 kPa (0.300 kgf/cm2, 4.4 psi)
(YFM70GPAK, YFM70GPHK,
YFM70GPXK)
35.0 kPa (0.350 kgf/cm2, 5.0 psi)
(YFM70GPLK)
Avant : (Minimum) 32.0 kPa (0.320 kgf/cm2, 4.6 psi)
Arrière : (Minimum) 27.0 kPa (0.270 kgf/cm2, 4.0 psi)
(YFM70GPAK, YFM70GPHK,
YFM70GPXK)
32.0 kPa (0.320 kgf/cm2, 4.6 psi)
(YFM70GPLK)
Avec chargement ou remorque : Avant : (Recommandée)50.0 kPa (0.500 kgf/cm2, 7.3 psi)
Arrière : (Recommandée) 50.0 kPa (0.500 kgf/cm2, 7.3 psi)
Avant : (Minimum) 45.0 kPa (0.450 kgf/cm2, 6.5 psi)
Arrière : (Minimum) 45.0 kPa (0.450 kgf/cm2, 6.5 psi)
Charge maximum : Véh i cu l e :240.0 kg (530 lb)
La charge maximale du véhicule est consti-
tuée du poids cumulé du pilote, des acces-
soires, du chargement et de la flèche d’at-
telage.
