YAMAHA GRIZZLY 700 2020 Manuale de Empleo (in Spanish)

9-51
9


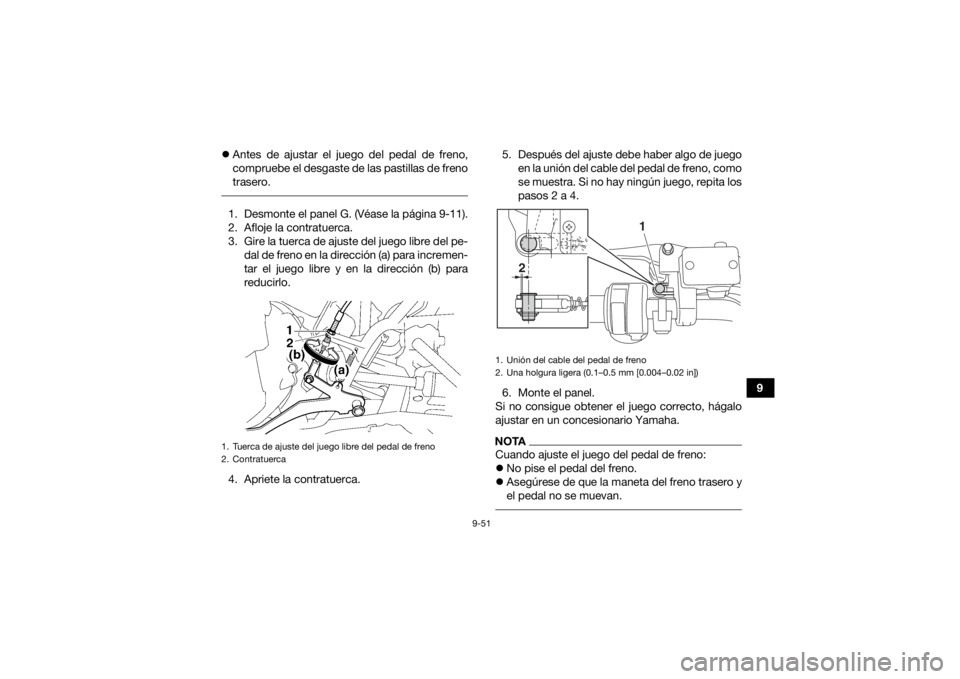

Antes de ajustar el juego del pedal de freno,
compruebe el desgaste de las pastillas de freno
trasero.
1. Desmonte el panel G. (Véase la página 9-11).
2. Afloje la contratuerca.
3. Gire la tuerca de ajuste del juego libre del pe-
dal de freno en la dirección (a) para incremen-
tar el juego libre y en la dirección (b) para
reducirlo.
4. Apriete la contratuerca. 5. Después del ajuste debe haber algo de juego
en la unión del cable del pedal de freno, como
se muestra. Si no hay ningún juego, repita los
pasos 2 a 4.
6. Monte el panel.
Si no consigue obtener el juego correcto, hágalo
ajustar en un concesionario Yamaha.
NOTACuando ajuste el juego del pedal de freno:
 No pise el pedal del freno.
 Asegúrese de que la maneta del freno trasero y
el pedal no se muevan.
1. Tuerca de ajuste del juego libre del pedal de freno
2. Contratuerca
1. Unión del cable del pedal de freno
2. Una holgura ligera (0.1–0.5 mm [0.004–0.02 in])
1
2
UBDE60S0.book Page 51 Monday, April 22, 2019 2:43 PM

9-52
9

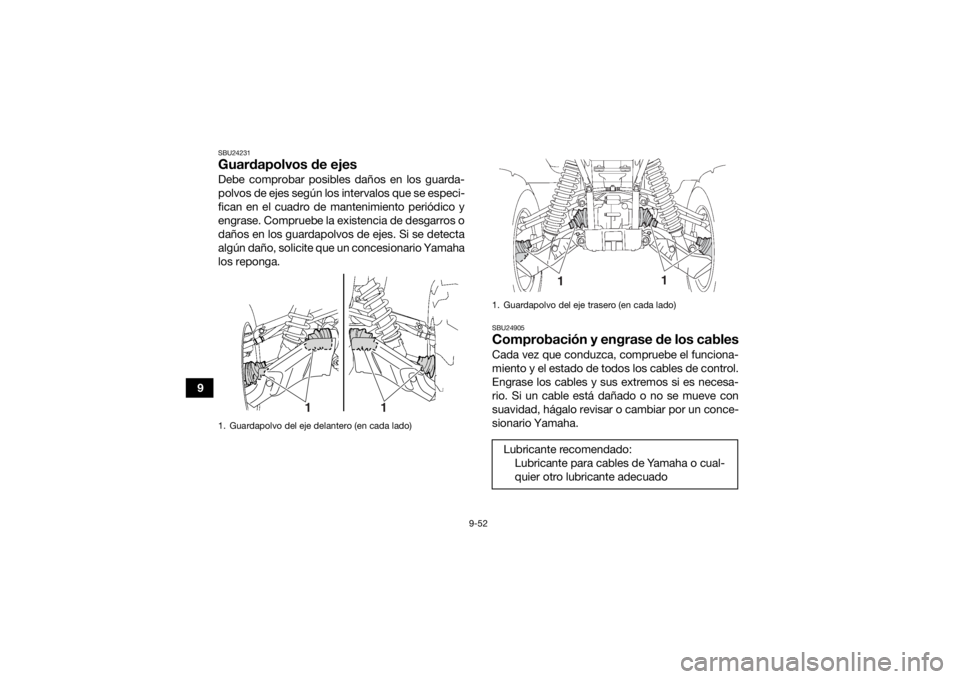

SBU24231Guardapolvos de ejesDebe comprobar posibles daños en los guarda-
polvos de ejes según los intervalos que se especi-
fican en el cuadro de mantenimiento periódico y
engrase. Compruebe la existencia de desgarros o
daños en los guardapolvos de ejes. Si se detecta
algún daño, solicite que un concesionario Yamaha
los reponga.
SBU24905Comprobación y engrase de los cablesCada vez que conduzca, compruebe el funciona-
miento y el estado de todos los cables de control.
Engrase los cables y sus extremos si es necesa-
rio. Si un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un conce-
sionario Yamaha.
1. Guardapolvo del eje delantero (en cada lado)
1
1
1. Guardapolvo del eje trasero (en cada lado)Lubricante recomendado:
Lubricante para cables de Yamaha o cual-
quier otro lubricante adecuado
1
1
UBDE60S0.book Page 52 Monday, April 22, 2019 2:43 PM

9-53
9
ADVERTENCIA
SWB02582Inspeccione los cables con frecuencia y
reemplácelos si están dañados. Cuando la
cubierta exterior de los cables de control
está dañada, puede producirse corrosión.
Los cables también pueden pelarse o dañar-
se, lo que restringiría el uso de los controles
y podría ser causa de un accidente o de he-
ridas.
 Asegúrese siempre de que todos los cables
de control funcionen correctamente antes
de circular en días fríos. Si los cables de con-
trol están congelados o no funcionan co-
rrectamente, puede resultar imposible
controlar el ATV, lo que puede ocasionar un
accidente o una colisión. SBU24913Comprobación y engrase de las mane-
tas de freno delantero y traseroCada vez que vaya a conducir, debe verificar an-
tes el funcionamiento de las manetas de freno de-
lantero y trasero y engrasar los pivotes de las

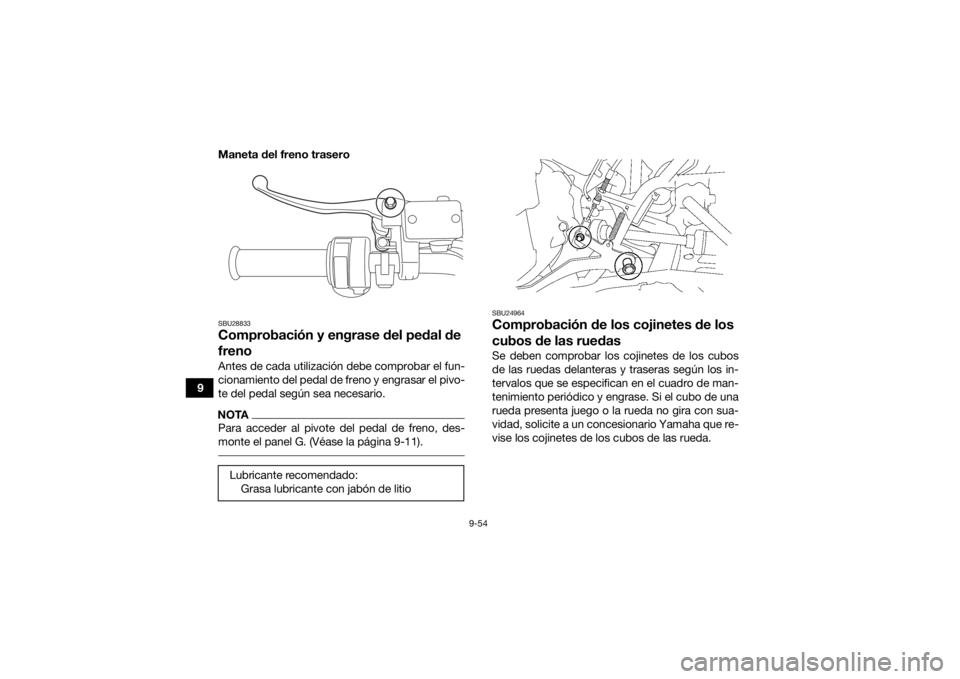

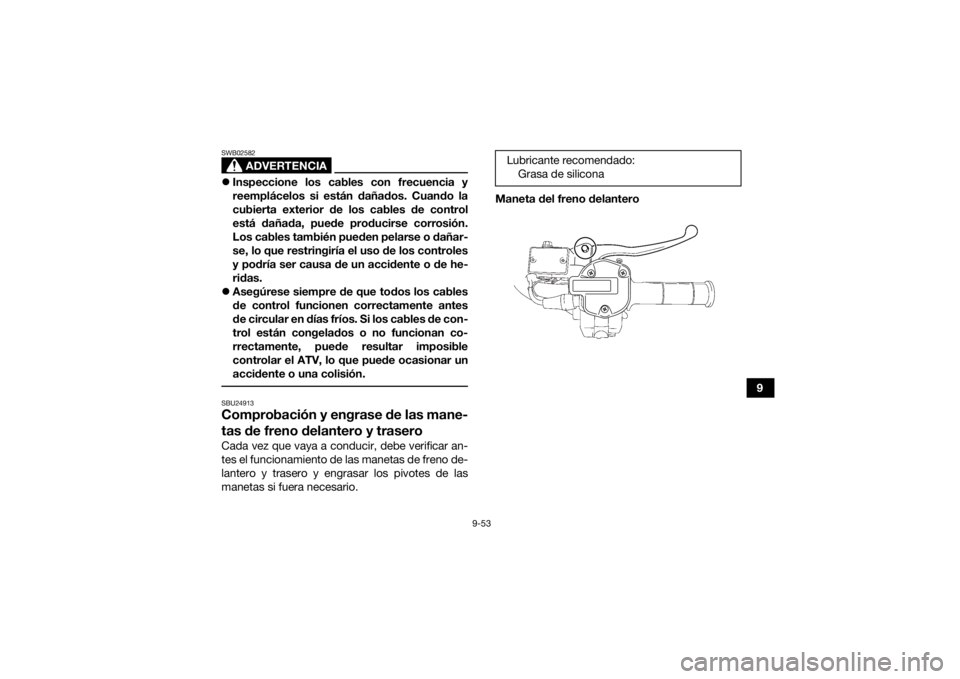

manetas si fuera necesario. Maneta del freno delantero
Lubricante recomendado:
Grasa de siliconaUBDE60S0.book Page 53 Monday, April 22, 2019 2:43 PM

9-54
9Maneta del freno trasero
SBU28833Comprobación y engrase del pedal de
frenoAntes de cada utilización debe comprobar el fun-
cionamiento del pedal de freno y engrasar el pivo-
te del pedal según sea necesario.NOTAPara acceder al pivote del pedal de freno, des-
monte el panel G. (Véase la página 9-11).

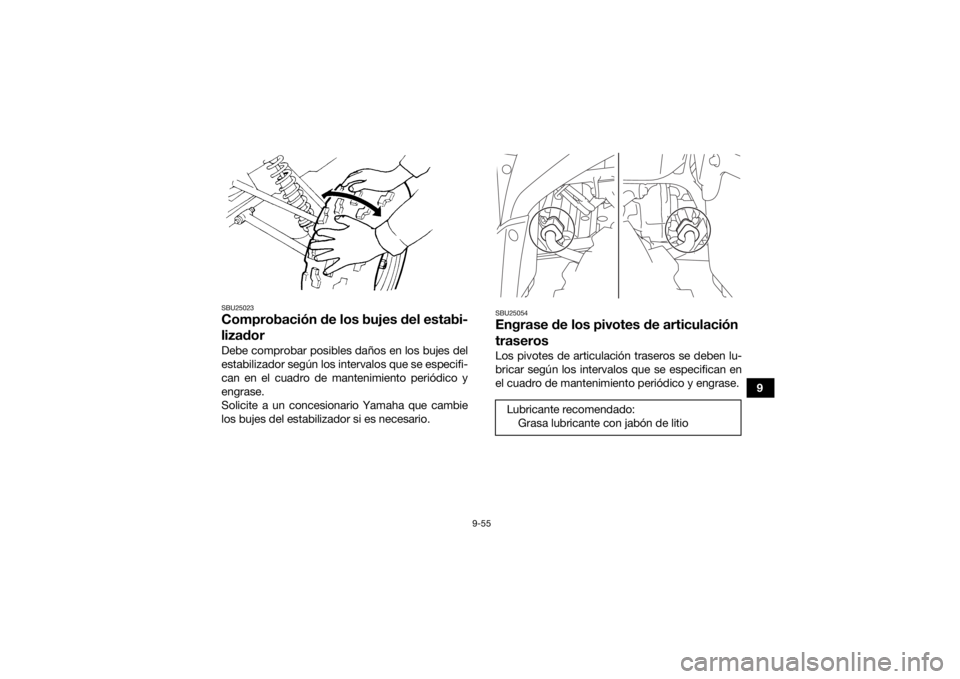

SBU24964Comprobación de los cojinetes de los
cubos de las ruedasSe deben comprobar los cojinetes de los cubos
de las ruedas delanteras y traseras según los in-
tervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase. Si el cubo de una
rueda presenta juego o la rueda no gira con sua-
vidad, solicite a un concesionario Yamaha que re-
vise los cojinetes de los cubos de las rueda.
Lubricante recomendado: Grasa lubricante con jabón de litio
UBDE60S0.book Page 54 Monday, April 22, 2019 2:43 PM

9-55
9
SBU25023Comprobación de los bujes del estabi-
lizadorDebe comprobar posibles daños en los bujes del
estabilizador según los intervalos que se especifi-
can en el cuadro de mantenimiento periódico y
engrase.
Solicite a un concesionario Yamaha que cambie
los bujes del estabilizador si es necesario.
SBU25054Engrase de los pivotes de articulación
traserosLos pivotes de articulación traseros se deben lu-
bricar según los intervalos que se especifican en
el cuadro de mantenimiento periódico y engrase.Lubricante recomendado:Grasa lubricante con jabón de litio
UBDE60S0.book Page 55 Monday, April 22, 2019 2:43 PM

9-56
9

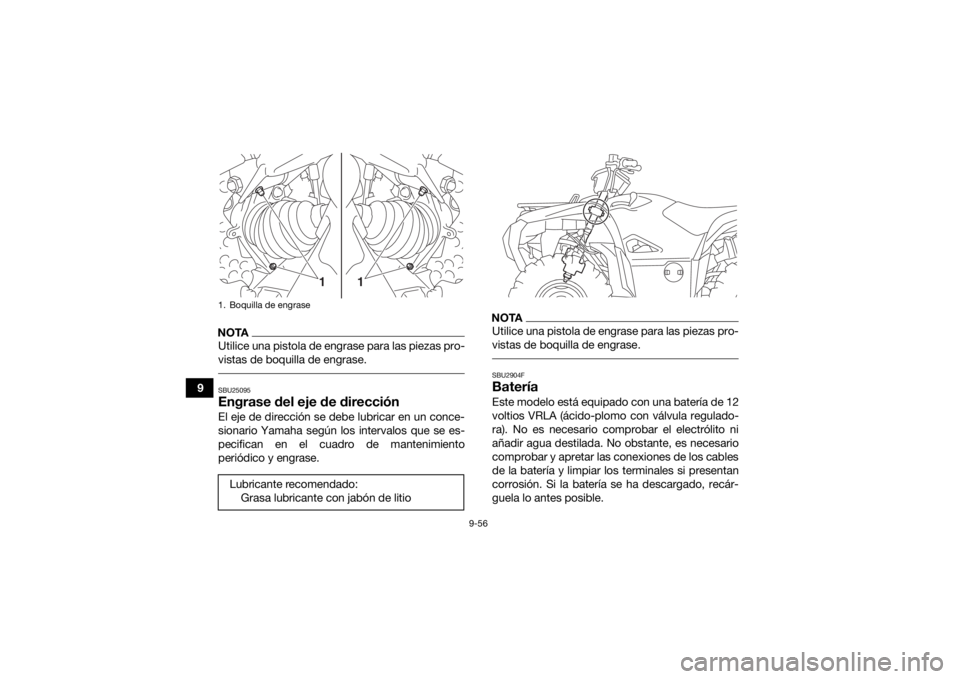

NOTAUtilice una pistola de engrase para las piezas pro-
vistas de boquilla de engrase. SBU25095Engrase del eje de direcciónEl eje de dirección se debe lubricar en un conce-
sionario Yamaha según los intervalos que se es-
pecifican en el cuadro de mantenimiento
periódico y engrase.
NOTAUtilice una pistola de engrase para las piezas pro-
vistas de boquilla de engrase. SBU2904FBateríaEste modelo está equipado con una batería de 12
voltios VRLA (ácido-plomo con válvula regulado-
ra). No es necesario comprobar el electrólito ni
añadir agua destilada. No obstante, es necesario
comprobar y apretar las conexiones de los cables
de la batería y limpiar los terminales si presentan
corrosión. Si la batería se ha descargado, recár-
guela lo antes posible.
1. Boquilla de engraseLubricante recomendado:Grasa lubricante con jabón de litio
1
1
UBDE60S0.book Page 56 Monday, April 22, 2019 2:43 PM

9-57
9
NOTAUtilice guantes y protección ocular en un lugar
ventilado y alejado de chispas y llamas vivas.
Lávese las manos después de manipularla.
 Se recomienda confiar el mantenimiento de la
batería a un concesionario Yamaha.
ADVERTENCIA
SWB02161El electrólito de la batería es tóxico y peligroso:
contiene ácido sulfúrico, que provoca graves
quemaduras. Evite el contacto con la piel, los
ojos o la ropa. Proteja siempre sus ojos cuan-
do trabaje cerca de las baterías.
Antídoto:
EXTERNO: Enjuagar con agua.
INTERNO: Ingerir grandes cantidades de agua
o leche, seguidas de leche de magnesia, hue-
vos batidos o aceite vegetal. Acudir al médico
de inmediato.
OJOS: Enjuagar con agua durante 15 minutos
y acudir al médico sin demora. Las baterías producen gases explosivos. Man-
téngalas alejadas de todo tipo de chispas, lla-
mas, cigarrillos y otras fuentes de ignición.
Ventile el entorno durante el proceso de carga
o cuando se encuentre en un espacio cerrado.
MANTÉNGASE FUERA DEL ALCANCE DE LOS
NIÑOS.

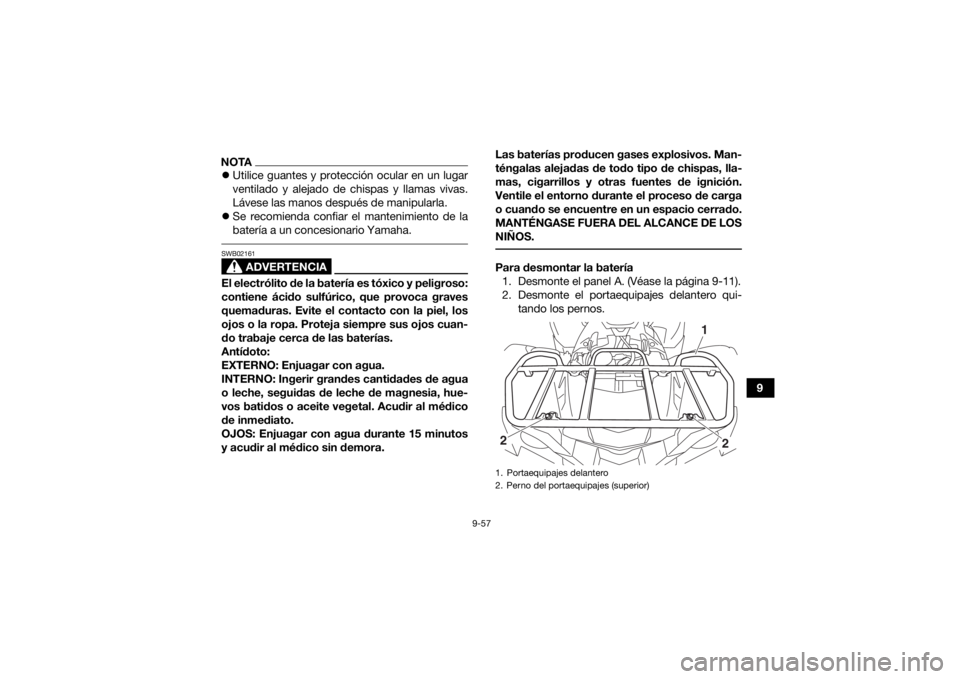

Para desmontar la batería
1. Desmonte el panel A. (Véase la página 9-11).

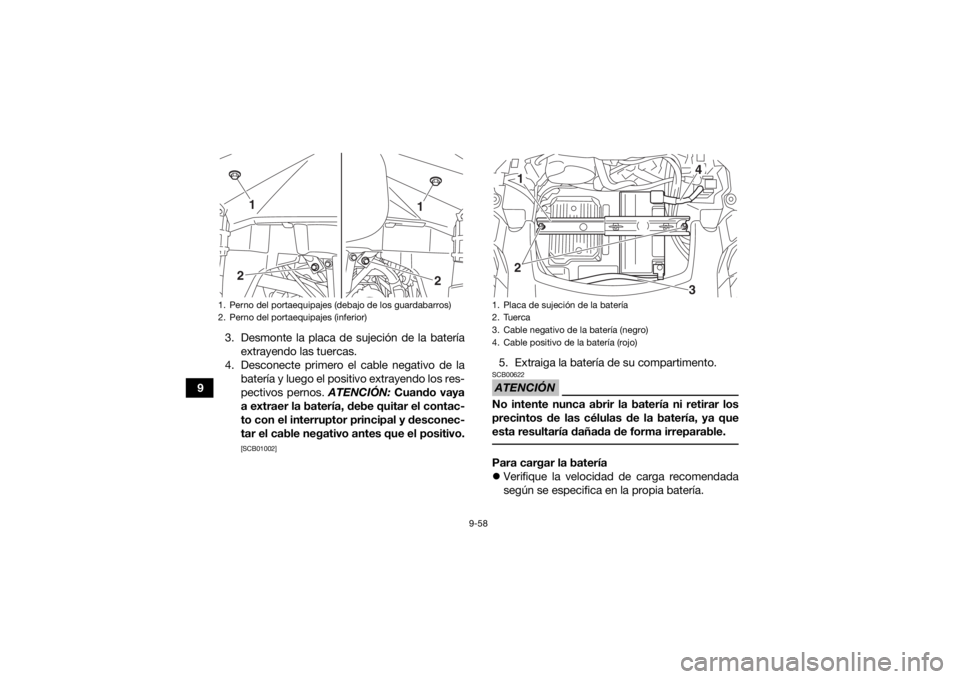

2. Desmonte el portaequipajes delantero qui- tando los pernos.1. Portaequipajes delantero
2. Perno del portaequipajes (superior)
1
2
2
UBDE60S0.book Page 57 Monday, April 22, 2019 2:43 PM

9-58
93. Desmonte la placa de sujeción de la batería
extrayendo las tuercas.
4. Desconecte primero el cable negativo de la batería y luego el positivo extrayendo los res-
pectivos pernos. ATENCIÓN: Cuando vaya
a extraer la batería, debe quitar el contac-
to con el interruptor principal y desconec-
tar el cable negativo antes que el positivo.
[SCB01002]
5. Extraiga la batería de su compartimento.ATENCIÓNSCB00622No intente nunca abrir la batería ni retirar los
precintos de las células de la batería, ya que
esta resultaría dañada de forma irreparable. Para cargar la batería
 Verifique la velocidad de carga recomendada
según se especifica en la propia batería.
1. Perno del portaequipajes (debajo de los guardabarros)
2. Perno del portaequipajes (inferior)
1
2
2
1
1. Placa de sujeción de la batería
2. Tuerca
3. Cable negativo de la batería (negro)
4. Cable positivo de la batería (rojo)
12
43
UBDE60S0.book Page 58 Monday, April 22, 2019 2:43 PM

9-59
9

Seleccione un cargador adecuado y siga las
instrucciones del fabricante.
ATENCIÓNSCB00933Para cargar una batería VRLA (ácido-plomo
con válvula reguladora) es necesario un carga-
dor especial. El uso de un cargador convencio-
nal dañará la batería. Para guardar la batería
Si no va a utilizar el ATV durante más de un mes,
desmonte la batería, cárguela completamente y
guárdela en un lugar fresco y seco.
 Si va a guardar la batería durante más de dos
meses, compruébela al menos una vez al mes y
cárguela completamente según sea necesario.ATENCIÓNSCB00942Mantenga siempre la batería cargada. La ba-
tería resultará dañada de forma irreparable
si se almacena descargada durante un pe-
riodo prolongado. 
No almacene la batería en un lugar excesiva-
mente frío o caliente [por debajo de la tem-
peratura de congelación o por encima de
30 °C (90 °F)].
Para montar la batería
1. Sitúe la batería en su compartimento.
2. Conecte primero el cable positivo de la bate- ría y luego el negativo colocando los respec-
tivos pernos. ATENCIÓN: Cuando vaya a
montar la batería, debe quitar el contacto
con el interruptor principal y conectar el
cable positivo antes que el negativo.
[SCB01111]
UBDE60S0.book Page 59 Monday, April 22, 2019 2:43 PM

9-60
93. Monte la placa de sujeción de la batería colo-
cando las tuercas.
4. Monte el portaequipajes delantero colocando los pernos y apretándolos con los pares es-
pecificados. 5. Monte el panel.
NOTA
Verifique que los cables positivo y negativo de
la batería queden instalados como se muestra.
 Cargue por completo la batería antes de mon-
tarla.
1. Cable positivo de la batería (rojo)
2. Cable negativo de la batería (negro)
12
Pares de apriete:
Perno del portaequipajes (superior):34 N·m (3.4 kgf·m, 25 lb·ft)
Perno del portaequipajes (inferior): 34 N·m (3.4 kgf·m, 25 lb·ft)
Perno del portaequipajes (debajo de los
guardabarros): 7 N·m (0.7 kgf·m, 5.2 lb·ft)
UBDE60S0.book Page 60 Monday, April 22, 2019 2:43 PM
