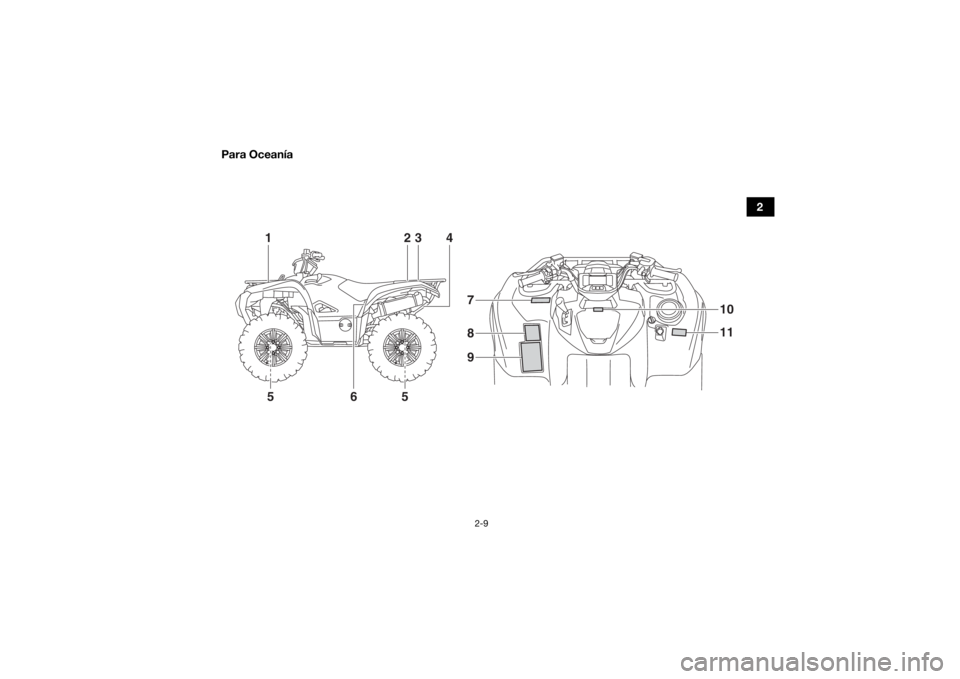

YAMAHA GRIZZLY 700 2020 Manuale de Empleo (in Spanish)

2-9
2
Para Oceanía
12
3
4
6 11
10
7
8
9
5
5
UBDE60S0.book Page 9 Monday, April 22, 2019 2:43 PM

2-10
2

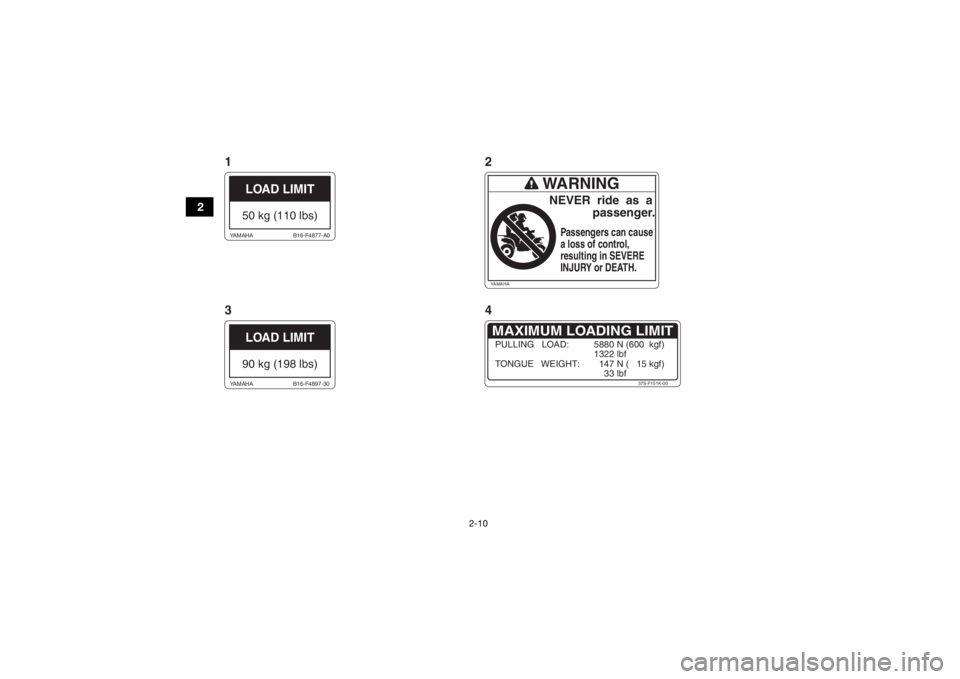

LOAD LIMIT50 kg (110 lbs)
B16-F4877-A0
YAMAHA
LOAD LIMIT90 kg (198 lbs)
B16-F4897-30
YAMAHA
MAXIMUM LOADING LIMIT
37S-F151K-00
PULLING LOAD: 5880 N (600 kgf)
1322 lbf
TO NGUE WEIGHT: 147 N ( 15 kgf)
33 lbfYAMAHA
WARNINGNEVER ride as a
passenger.Passengers can cause
a loss of control,
resulting in SEVERE
INJURY or DEATH.
1 2
3 4UBDE60S0.book Page 10 Monday, April 22, 2019 2:43 PM

2-11
2

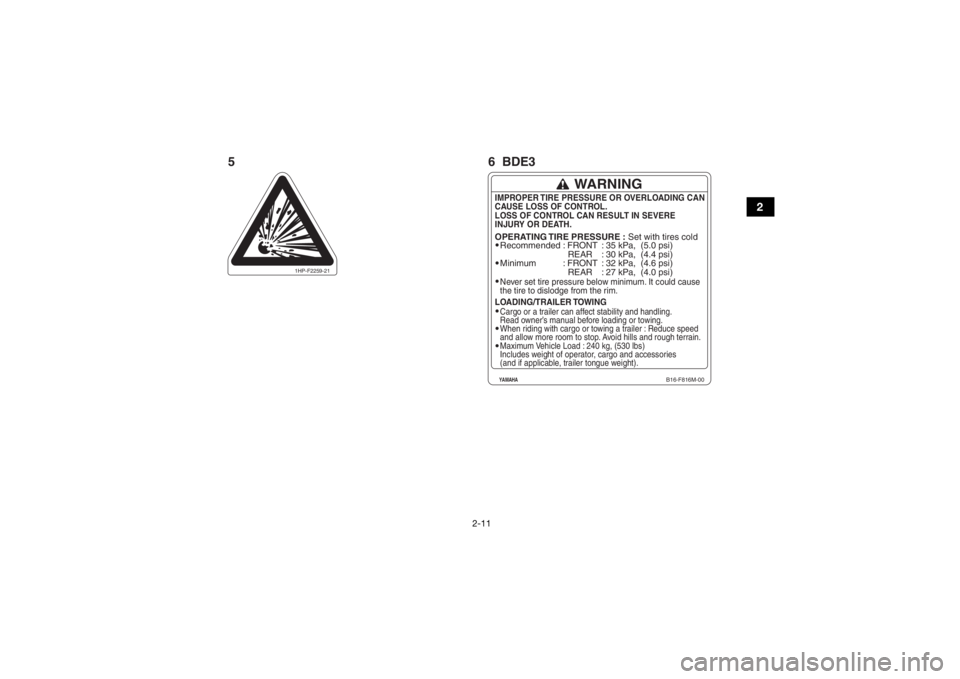

Recommended
Minimum: FRONT
REAR
: FRONT
REAR: 35 kPa, (5.0 psi)
: 30 kPa, (4.4 psi)
: 32 kPa, (4.6 psi)
: 27 kPa, (4.0 psi)Never set tire pressure below minimum. It could cause
the tire to dislodge from the rim.Cargo or a trailer can affect stability and handling.
Read owner’s manual before loading or towing.
When riding with cargo or towing a trailer : Reduce speed
and allow more room to stop. Avoid hills and rough terrain.
Maximum Vehicle Load : 240 kg, (530 lbs)
Includes weight of operator, cargo and accessories
(and if applicable, trailer tongue weight).
WARNING
B16-F816M-00
YAMAHAIMPROPER TIRE PRESSURE OR OVERLOADING CAN
CAUSE LOSS OF CONTROL.
LOSS OF CONTROL CAN RESULT IN SEVERE
INJURY OR DEATH.OPERATING TIRE PRESSURE : Set with tires coldLOADING/TRAILER TOWING
1HP-F2259-21
6 BDE3
5
UBDE60S0.book Page 11 Monday, April 22, 2019 2:43 PM

2-12
2
WARNING
NEVER
operate this ATV if you are
under age 16.Operating this ATV if you are under
the age of 16 increases your chance
of severe injury or death.
16
UNDER
1P0-F816L-01
Wait for the engine to return to normal idle speed
before shifting.
2UD-F151E-00
Recommended
Minimum: FRONT
REAR
: FRONT
REAR: 35 kPa, (5.0 psi)
: 35 kPa, (5.0 psi)
: 32 kPa, (4.6 psi)
: 32 kPa, (4.6 psi)Never set tire pressure below minimum. It could cause
the tire to dislodge from the rim.Cargo or a trailer can affect stability and handling.
Read owner’s manual before loading or towing.
When riding with cargo or towing a trailer : Reduce speed
and allow more room to stop. Avoid hills and rough terrain.
Maximum Vehicle Load : 240 kg, (530 lbs)
Includes weight of operator, cargo and accessories
(and if applicable, trailer tongue weight).
WARNING
B4F-F816M-00
YAMAHAIMPROPER TIRE PRESSURE OR OVERLOADING CAN
CAUSE LOSS OF CONTROL.
LOSS OF CONTROL CAN RESULT IN SEVERE
INJURY OR DEATH.OPERATING TIRE PRESSURE : Set with tires coldLOADING/TRAILER TOWING
7
8
6 BDEK
UBDE60S0.book Page 12 Monday, April 22, 2019 2:43 PM

2-13
2

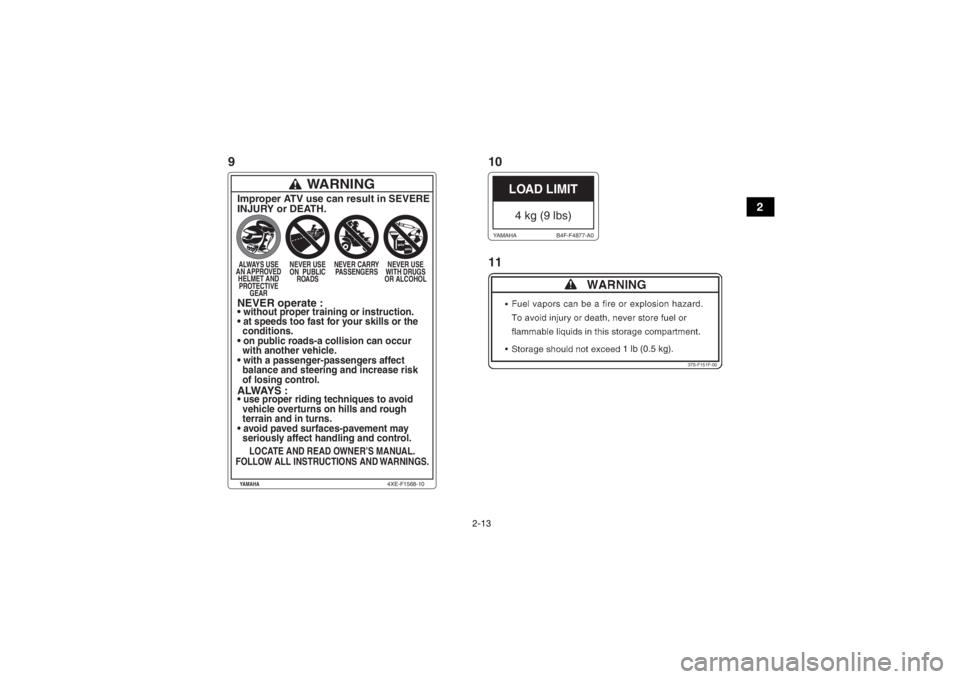

1 lb (0.5 kg).
37S-F151F-00
LOAD LIMIT4 kg (9 lbs)
B4F-F4877-A0
YAMAHA
WARNING
Improper ATV use can result in SEVERE
INJURY or DEATH.ALWAYS USE
AN APPROVED HELMET ANDPROTECTIVE GEAR NEVER USE
ON PUBLIC ROADS NEVER CARRY
PASSENGERS NEVER USE
WITH DRUGS
OR ALCOHOLNEVER operate :
ALWAYS :

conditions.

with another vehicle.

balance and steering and increase risk
of losing control.

vehicle overturns on hills and rough
terrain and in turns.

seriously affect handling and control.
LOCATE AND READ OWNER’S MANUAL.
FOLLOW ALL INSTRUCTIONS AND WARNINGS.
4XE-F1568-10
YAMAHA
10
11
9
UBDE60S0.book Page 13 Monday, April 22, 2019 2:43 PM

3-1
3
SBU17432
INFORMACIÓN RELATIVA A LA SEGURIDAD
INFORMACIÓN RELATIVA A LA SEGURIDAD
SBU27255UN ATV NO ES UN JUGUETE Y PUEDE CON-LLEVAR PELIGROS PARA EL USUARIO.La forma de conducción de un ATV difiere de la de
otros vehículos, incluidos coches y motocicletas.
Si no toma las precauciones adecuadas, puede
chocar y volcar de un momento a otro, aunque
esté ejecutando maniobras simples como girar o
conducir por terrenos de colinas o sobre obstácu-
los.
PUEDE SUFRIR LESIONES GRAVES O MORTA-
LES si no sigue las instrucciones siguientes:
Lea este manual y todas las etiquetas con dete-
nimiento y siga los procedimientos operativos
descritos.
 No utilice nunca un ATV sin la formación o las
instrucciones necesarias. Realice un curso de
formación. Los principiantes deben recibir for-
mación por parte de un instructor titulado. Pón-
gase en contacto con un concesionario autorizado de ATV para obtener información
sobre los cursos de formación más cercanos a
su zona.
 Siga siempre las recomendaciones de edad:
– Un niño menor de 16 años no debe conducir
nunca un ATV con un motor de más de 90 cc.
 Nunca permita que niños menores de 16 años
utilicen un ATV sin la supervisión de un adulto,
ni permita un uso constante de un ATV por ni-
ños que no tengan las habilidades necesarias
para conducir el vehículo de forma segura.
 Nunca transporte pasajeros en un ATV.
 Este vehículo está destinado al uso fuera de
vías pavimentadas únicamente. No lo utilice en
superficies pavimentadas tales como: aceras,
caminos particulares, áreas de estacionamien-
to, carreteras pavimentadas, vías públicas y au-
tovías.
 Vigile con atención la presencia de otros vehí-
culos cuando circule por calles o carreteras pú-
blicas sin pavimentar. Antes de circular por
calles o carreteras públicas sin pavimentar, es-
tudie las leyes y reglamentos de su país.UBDE60S0.book Page 1 Monday, April 22, 2019 2:43 PM

3-2
3

Nunca utilice un ATV si no lleva un casco de
motocicleta homologado que se le ajuste co-
rrectamente. También debe llevar protección
ocular (gafas o pantalla facial), guantes, botas,
camisa de manga larga o chaqueta y pantalo-
nes largos.
 No consuma nunca alcohol ni drogas antes o
durante el manejo de este ATV.
 Nunca conduzca a una velocidad demasiado
alta para sus habilidades o para las condiciones
del terreno. Conduzca siempre a una velocidad
adecuada al terreno, a la visibilidad, a las condi-
ciones de funcionamiento y a su experiencia.
 No intente derrapar, saltar o realizar maniobras
similares.
 Revise el ATV cada vez que lo use para asegu-
rarse de que se encuentra en condiciones segu-
ras de funcionamiento. Siga siempre los
procedimientos y los programas de revisión y
de mantenimiento descritos en este manual.
 Cuando conduzca el ATV, agarre el manillar con
las dos manos y ponga los dos pies en el repo-
sapiés. 
Vaya despacio y sea extracuidadoso cuando
conduzca en terrenos no conocidos. Esté siem-
pre atento a posibles cambios en las caracterís-
ticas del terreno cuando conduzca el ATV.
 No conduzca en terrenos excesivamente difíci-
les, resbaladizos o sueltos hasta que no haya
adquirido las habilidades necesarias para con-
trolar el ATV en tales condiciones. Sea especial-
mente prudente en estos tipos de terreno.
 Siga los procedimientos adecuados para girar
que se indican en este manual. Practique los gi-
ros a baja velocidad antes de girar a velocidad
más altas y nunca gire a una velocidad excesi-
va.
 Nunca utilice el ATV en colinas con demasiada
inclinación para el ATV o para sus habilidades.
Practique en colinas de menor altura antes de
atreverse con colinas de mayor altura.
 Siga siempre el procedimiento descrito en este
manual para subir a una colina. Compruebe el
terreno con detenimiento antes de iniciar la su-
bida. Nunca suba a colinas con una superficie
excesivamente resbaladiza o suelta. Incline su
peso hacia adelante. Nunca abra el acelerador
de manera brusca. Nunca conduzca a alta velo-
cidad sobre la cima de una colina.
UBDE60S0.book Page 2 Monday, April 22, 2019 2:43 PM

3-3
3
Siga siempre el procedimiento descrito en este
manual para descender por una colina y frenar
en pendientes. Compruebe el terreno con dete-
nimiento antes de iniciar el descenso. Incline su
peso hacia atrás. Nunca descienda por una co-
lina a alta velocidad. Cuando descienda por una
colina, evite que el vehículo se incline conside-
rablemente hacia un lado. Baje la pendiente en
línea recta siempre que sea posible.
 Siga siempre el procedimiento descrito en este
manual para cruzar la ladera de una colina. Evi-
te colinas con una superficie excesivamente
resbaladiza o suelta. Incline su peso hacia el
lado más elevado del ATV. Nunca intente dar
media vuelta en una colina hasta que no haya
dominado la técnica de giro sobre superficies
niveladas descrita en esta manual. Si es posi-
ble, evite cruzar la ladera de colinas muy incli-
nadas.
 Siga siempre el procedimiento adecuado si el
motor se cala o el vehículo vuelca hacia atrás
mientras asciende por una colina. Para evitar
que el motor se cale al ascender por una colina,
utilice una gama de velocidades adecuada y
mantenga una velocidad constante. Si el motor
se cala o el vehículo vuelca hacia atrás, siga el procedimiento especial de frenado descrito en
este manual. Descienda del vehículo por el lado
más alto o por cualquiera de los dos lados si el
vehículo está recto mirando hacia arriba. Dé
media vuelta al vehículo y súbase de nuevo si-
guiendo el procedimiento descrito en este ma-
nual.
 Compruebe siempre que no hay obstáculos an-
tes de conducir por una nueva zona.
 No trate nunca de superar obstáculos grandes,
tales como rocas o árboles caídos. Siga siem-
pre el procedimiento descrito en este manual
para conducir sobre obstáculos.
 Tenga siempre cuidado cuando el vehículo pa-
tine o derrape. Aprenda a controlar de forma se-
gura los patinazos y derrapes practicando a
baja velocidad en una superficie nivelada y sin
baches. En superficies excesivamente resbala-
dizas, como, por ejemplo, hielo, conduzca des-
pacio y con extrema prudencia para reducir el
riesgo de patinazos y derrapes que le hagan
perder el control del vehículo.
 Nunca conduzca un ATV por corrientes de agua
que fluyan con rapidez o que tengan una pro-
fundidad superior a la recomendada en este
manual. Recuerde que la capacidad de frenado
UBDE60S0.book Page 3 Monday, April 22, 2019 2:43 PM

3-4
3
puede verse reducida si se mojan los frenos.
Compruebe los frenos una vez que haya salido
del agua. Si es necesario, acciónelos varias ve-
ces para que la fricción seque el forro.
 Asegúrese siempre de que no hay obstáculos o
personas detrás de usted cuando conduzca
marcha atrás. Una vez que haya comprobado
que es seguro ir marcha atrás, conduzca des-
pacio.
 Utilice siempre neumáticos del tamaño y tipo
especificados en este manual.
 Mantenga siempre la presión de neumáticos
descrita en este manual.
 Nunca exceda la capacidad de carga especifi-
cada de un ATV. La carga debe repartirse de
forma adecuada y estar bien fijada. Cuando
transporte carga o remolque un vehículo, re-
duzca la velocidad y siga las instrucciones de
este manual. Deje una distancia de seguridad
mayor cuando frene.
 No conduzca el ATV por la noche a menos que
esté equipado con un faro que funcione ade-
cuadamente. La conducción por vías no pavi-
mentadas es intrínsecamente peligrosa y,
además, este tipo de vías no están iluminadas. 
Nunca realice el mantenimiento de un ATV sin
los conocimientos adecuados. Póngase en
contacto con un concesionario autorizado de
ATV para que le informe acerca del manteni-
miento básico del ATV. Únicamente el personal
certificado puede llevar a cabo determinados ti-
pos de mantenimiento.
En caso de accidente 1. Si sufre lesiones graves, es posible que sea más seguro permanecer junto al vehículo
para evitar golpes de otros conductores. En
función del tipo de lesiones que sufra y de su
posición en la vía, deberá decidir según su
criterio personal si es conveniente salir de la
vía. Si sufre un golpe en la cabeza, el cuello o
la espalda, o no siente las extremidades, es
recomendable que no se mueva. Conserve el
casco puesto y permanezca quieto. Espere
junto a su vehículo a que llegue ayuda.
2. Si sufre lesiones de menor gravedad y puede caminar, salga de la vía. Hágase un reconoci-
miento y aplíquese los primeros auxilios ne-
cesarios.
3. Si las lesiones son leves, saque el vehículo de la vía, cuando sea seguro hacerlo, para evitar
que otros conductores choquen contra él.
UBDE60S0.book Page 4 Monday, April 22, 2019 2:43 PM

3-5
3Hágase un reconocimiento y aplíquese los
primeros auxilios necesarios. Si su estado fí-
sico le permite conducir el vehículo, revíselo.
Si el vehículo está en condiciones óptimas de
funcionamiento y puede conducirlo de forma
segura, arránquelo y condúzcalo con cuida-
do al campamento o a cualquier otro lugar
conocido en el que pueda recibir atención
médica. En caso necesario, póngase en con-
tacto con sus compañeros o con las autori-
dades locales e infórmeles de su ubicación y
de lo ocurrido.
En caso de avería 1. Si el vehículo no arranca o no está en condi- ciones óptimas de funcionamiento, apague el
interruptor principal y el interruptor de paro
del motor. Si la avería ocurre al ponerse el sol
o por la noche, deje el interruptor principal
encendido para que la luz alerte a los demás
conductores de que hay un vehículo deteni-
do.
2. Ubíquese en un lugar seguro. Cuando no se acerquen otros vehículos y sea seguro hacer-
lo, empuje su vehículo a un lado de la vía o in-
cluso al exterior de la vía para evitar que otros
conductores choquen con él. Si no puede mover el vehículo usted solo, camine hasta
un punto donde haya buena visibilidad, cuan-
do sea seguro hacerlo, y haga señales a los
conductores que se acerquen para que le
ayuden a mover su vehículo a un lugar seguro
fuera de la vía.
3. Revise su vehículo y compruebe que no exis- ten peligros inmediatos. Los peligros más
evidentes son fugas de gasolina y cables sin
conexión a tierra o rotos. Compruebe visual-
mente que no hay cables rotos ni fugas de
gasolina. El olor a gasolina confirma la exis-
tencia de una fuga.
4. Una vez que haya confirmado que no existen peligros inmediatos, puede quitarse el casco
y revisar más de cerca el vehículo. Comprue-
be si hay señales de desgaste en el exterior,
piezas rotas, fugas de algún líquido, grietas
en el bastidor, daños en la suspensión o en
las ruedas, etc. La gasolina, el aceite y el lí-
quido refrigerante suelen desprender un olor
fuerte.
5. Si el vehículo no arranca o no es seguro con- ducirlo, apague todos los sistemas del vehí-
culo (interruptor de paro del motor,
interruptor principal y grifo de gasolina) y, a
UBDE60S0.book Page 5 Monday, April 22, 2019 2:43 PM
