IDENTIFICACIÓN DEL VEHÍCULO
SBU28205Números de identificaciónAnote el número de identificación del vehículo y
los datos de la etiqueta de modelo en los espacios
previstos a continuación.

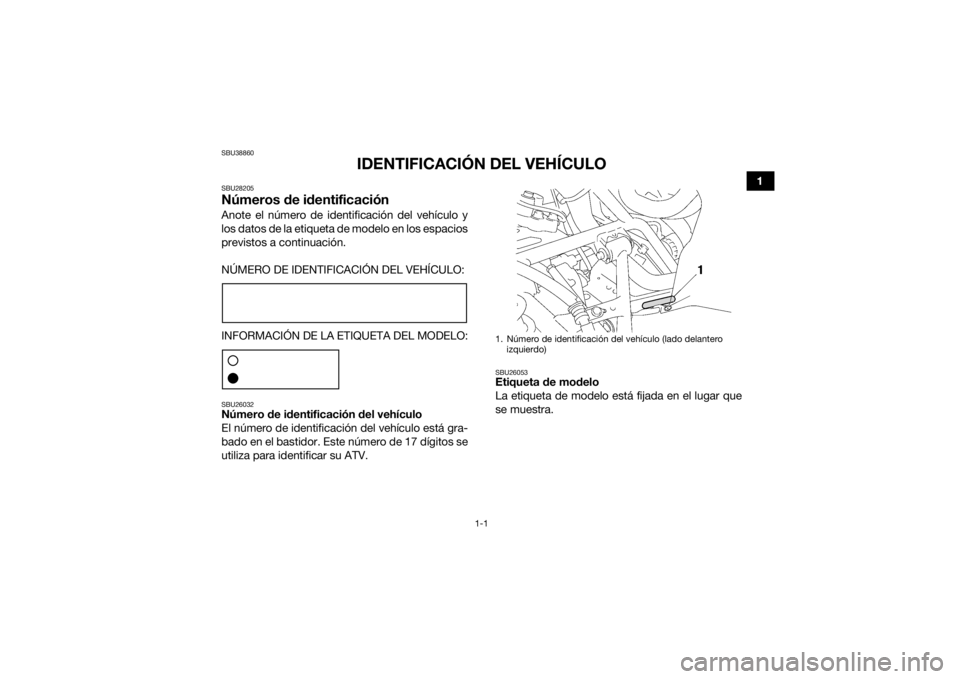

NÚMERO DE IDENTIFICACIÓN DEL VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL MODELO:SBU26032Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor. Este número de 17 dígitos se
utiliza para identificar su ATV.

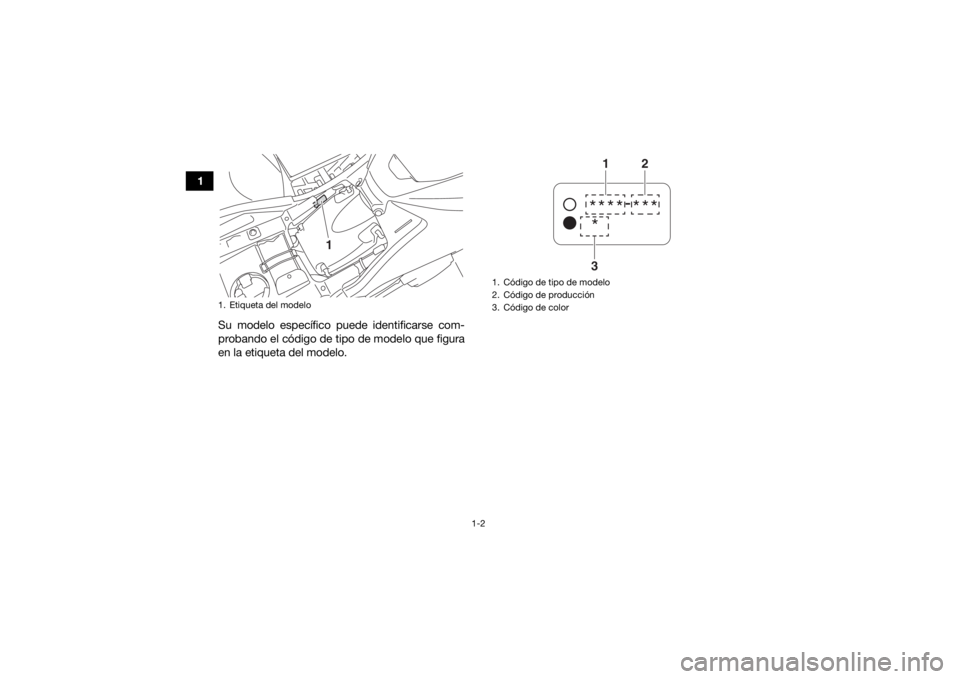

SBU26053Etiqueta de modelo
La etiqueta de modelo está fijada en el lugar que
se muestra.1. Número de identificación del vehículo (lado delantero izquierdo)
UBDE60S0.book Page 1 Monday, April 22, 2019 2:43 PM

1-2
1Su modelo específico puede identificarse com-
probando el código de tipo de modelo que figura
en la etiqueta del modelo.
1. Etiqueta del modelo
1
1. Código de tipo de modelo
2. Código de producción
3. Código de color
*
****
-
***1
3
2
UBDE60S0.book Page 2 Monday, April 22, 2019 2:43 PM

2-1
2
SBU29681

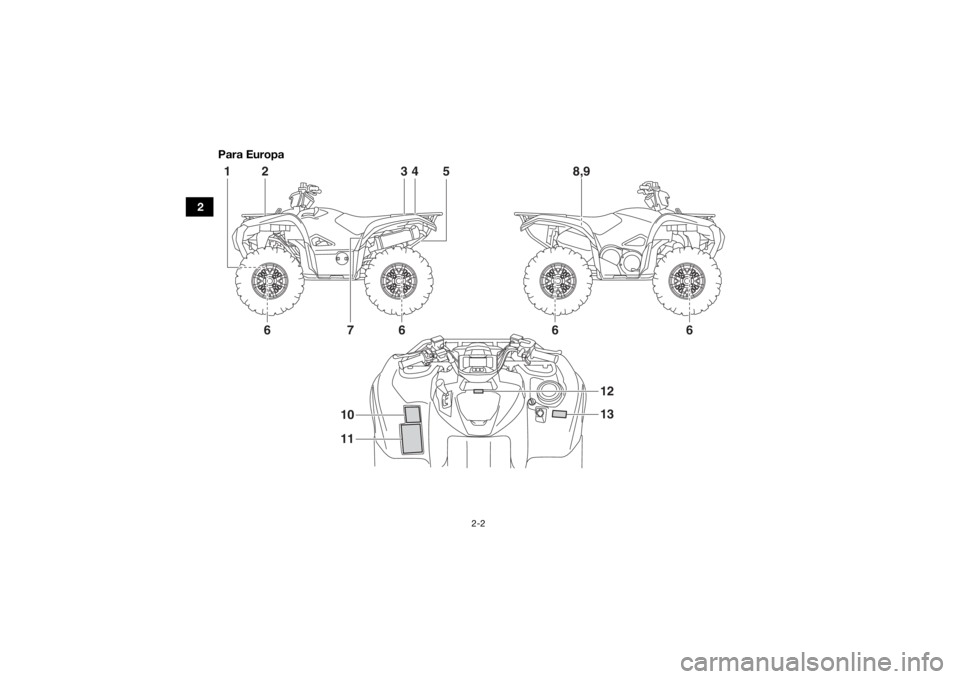

LOCALIZACIÓN DE LAS ETIQUETAS DE ADVERTENCIA Y ESPECIFICACIÓN
SBU37163Lea y entienda todas las etiquetas del ATV. Estas etiquetas contienen información importante sobre el fun-
cionamiento adecuado y seguro del vehículo.
No elimine ninguna de las etiquetas colocadas en el ATV. Si una etiqueta resulta difícil de leer o se des-
prende, puede solicitar una etiqueta de repuesto a su concesionario Yamaha.UBDE60S0.book Page 1 Monday, April 22, 2019 2:43 PM

2-2
2Para Europa
2
13
45
7
6
6
8,9
6
6
13
12
10
11
UBDE60S0.book Page 2 Monday, April 22, 2019 2:43 PM

2-3
2
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPANYFM700FWAD
36.0 kW
325 kg
2019
B31-F155A-60
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPANYFM700FWAD
36.0 kW
330 kg
2019
B4F-F155A-60
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPANYFM700FWAD
36.0 kW
354 kg
2019
B4F-F155A-70
B16-F817R-10< 90 kg
( 198 lbs)B16-F817R-00< 50 kg
( 110 lbs)
1P0-F816P-20
YAMAHA
1 BDE2 1 BDE7 / BDEA / BDEE
1 BDEJ 2
34
UBDE60S0.book Page 3 Monday, April 22, 2019 2:43 PM

2-4
2
< 5880 N< 600 kgf< 1322 lbf
< 147 N
< 15 kgf
< 33 lbf
37S-F817S-00
1HP-F2259-21
YAMAHA BB5-F816M-M035.0 kPa
0.35 kgf/cm²
5.0 psi30.0 kPa
0.30 kgf/cm²
4.4 psi 50.0 kPa
0.50 kgf/cm²
7.3 psi50.0 kPa
0.50 kgf/cm²
7.3 psi
YAMAHA
B5K-F816M-M035.0 kPa
0.35 kgf/cm²
5.0 psi35.0 kPa
0.35 kgf/cm²
5.0 psi 50.0 kPa
0.50 kgf/cm²
7.3 psi50.0 kPa
0.50 kgf/cm²
7.3 psi
5
7 BDE2 / BDE7 / BDEA /
BDEE 7 BDEJ 6UBDE60S0.book Page 4 Monday, April 22, 2019 2:43 PM

2-5
2
YAMAHA
1HP-F811R-00
E10
E5
B4F-F817K-00
10
8
9
UBDE60S0.book Page 5 Monday, April 22, 2019 2:43 PM

2-6
2
37S-F816N-00< 0.5 kg
( 1 lb )
B4F-F817R-10< 4 kg
( 9 lbs)
1P0-F816R-00
YAMAHA
12
13
11
UBDE60S0.book Page 6 Monday, April 22, 2019 2:43 PM

2-7
2
Familiarícese con los pictogramas siguientes y lea el texto explicativo; a continuación, asegúrese de com-
probar qué pictogramas son aplicables a su modelo.
Lea el manual del propietario.
Utilizar SIEMPRE un casco homologado y
ropa protectora.
Utilización a partir de los 16 años.
La utilización de este ATV por jóvenes
menores de 16 años representa un peligro
de lesiones graves o accidente mortal. No utilizar NUNCA en vías asfaltadas.
No llevar NUNCA pasajeros.
No utilizar NUNCA bajo los efectos de
drogas o alcohol.
No almacenar NUNCA combustible ni
líquidos inflamables.
Esta unidad contiene nitrógeno gaseoso a
alta presión.
Una manipulación indebida puede provocar
una explosión. No debe nunca incinerar,
perforar ni abrir.
UBDE60S0.book Page 7 Monday, April 22, 2019 2:43 PM

2-8
2
E10E5

**.* kPa
*.** kgf/cm²
*.* psi **.* kPa
*.** kgf/cm²
*.* psi
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN
******
*** kW
*** kg
****1
2
34
Este pictograma muestra el límite de peso remolcado.
(Peso combinado del remolque y su carga).
Un exceso de carga puede ocasionar una pérdida de
control.
Una pérdida de control puede provocar lesiones
graves o un accidente mortal.
Marca de identificación del combustible
EN228.
Se puede utilizar gasolina con un contenido
máximo de etanol del 10%. Marca de identificación del combustible
EN228.
Se puede utilizar gasolina con un contenido
máximo de etanol del 5%.
Utilice únicamente gasolina sin plomo.
Mida la presión con los neumáticos fríos. Ajuste la presión de los neumáticos.
Una presión incorrecta de los neumáticos
puede ocasionar una pérdida de control.
Una pérdida de control puede provocar
lesiones graves o un accidente mortal.
En este pictograma se muestran los límites de carga o
carga máxima de este ATV.
Respete todos los límites de carga y demás instrucciones
relativas a la carga que se dan en este manual.
La carga puede incluir el conductor, el pasajero, equipo
de protección personal, accesorios, objetos, equipaje y
demás elementos relacionados.
Verifique que no se sobrepasen los límites de carga.
Un exceso de carga puede ocasionar una pérdida de
control.
Una pérdida de control puede provocar lesiones graves o
un accidente mortal.Este pictograma muestra el límite de peso sobre el gancho
de remolque. (Peso sobre el gancho de remolque).
Un exceso de carga puede ocasionar una pérdida de
control.
Una pérdida de control puede provocar lesiones graves o
un accidente mortal.
1
2
3
4
Año de construcción
Modelo
Potencia máxima
Peso en orden de marcha
