YAMAHA GRIZZLY 700 2021 Manuale de Empleo (in Spanish)

11-3
11
Aceite del diferencial:Tipo:Aceite Yamaha para cardanes con fricción modificada
Plus (Ref.: ACC-SHAFT-PL-32) o aceite para engranajes
hipoides SAE 80 API GL-4
Cantidad: 0.21 L (0.23 US qt, 0.19 Imp.qt)Cantidad de líquido refrigerante:Radiador (incluidos todos los conductos):
1.99 L (2.10 US qt, 1.75 Imp.qt)
Depósito de líquido refrigerante (hasta la marca de nivel
máximo):
0.24 L (0.25 US qt, 0.21 Imp.qt)Filtro de aire:Elemento del filtro de aire:Elemento húmedo
Grado del aceite del filtro de aire:
Aceite para filtros de aire de espumaCombustible:Combustible recomendado:Gasolina normal sin plomo (admite Gasohol (E10))
Octanaje de investigación mínimo:
91
Capacidad del depósito de combustible: 18 L (4.8 US gal, 4.0 Imp.gal)
Cantidad de reserva de combustible: 4.0 L (1.06 US gal, 0.88 Imp.gal)Cuerpo del acelerador:Marca ID:B4F1
Bujía(s):Fabricante/modelo:NGK/CPR7EA-9
Distancia entre electrodos de la bujía:
0.8–0.9 mm (0.031–0.035 in)Transmisión:Relación de reducción primaria:1.000
Relación de reducción secundaria:
10.142 (41/21 x 17/12 x 20/15 x 33/12)
Transmisión final: Eje
Tipo de embrague: Húmedo, centrífugo, zapata
Tipo de transmisión:
CVT automática con marcha atrás
Relación de engranajes: Relación de transmisión:
2.380–0.700 :1
Marcha atrás: 2.000 (23/14 x 28/23)
Marcha corta: 1.938 (31/16)
Marcha larga:
1.148 (31/27)Neumático delantero:Tamaño:AT26 x 8-12 (BFE1, BFE8)
AT27 x 10-14 (BFEC, BFEG)
Fabricante/modelo: MAXXIS/MU01Y (BFEC, BFEG)
MAXXIS/MU05Y (BFE1, BFE8)
UBFE60S0.book Page 3 Tuesday, August 18, 2020 11:40 AM

11-4
11
Neumático trasero:Tamaño:AT26 x 10-12 (BFE1, BFE8)
AT27 x 10-14 (BFEC, BFEG)
Fabricante/modelo: MAXXIS/MU01Y (BFEC, BFEG)
MAXXIS/MU06Y (BFE1, BFE8)Presión de aire del neumático (medida en
neumáticos en frío):Sin carga ni remolque:
Recomendada:
Delantero:35.0 kPa (0.350 kgf/cm², 5.0 psi)
Trasero:
30.0 kPa (0.300 kgf/cm², 4.4 psi) (BFE1, BFE8)
35.0 kPa (0.350 kgf/cm², 5.0 psi) (BFEC, BFEG)
Mínima:
Delantero:32.0 kPa (0.320 kgf/cm², 4.6 psi)
Trasero:
27.0 kPa (0.270 kgf/cm², 4.0 psi) (BFE1, BFE8)
32.0 kPa (0.320 kgf/cm², 4.6 psi) (BFEC, BFEG)
Con carga o remolque:
Recomendada: Delantero:50.0 kPa (0.500 kgf/cm², 7.3 psi)
Trasero: 50.0 kPa (0.500 kgf/cm², 7.3 psi)
Mínima:
Delantero:45.0 kPa (0.450 kgf/cm², 6.5 psi) Trasero:
45.0 kPa (0.450 kgf/cm², 6.5 psi)
Rueda delantera:Tamaño de la llanta:
12 x 6.0 AT (BFE1, BFE8)
14 x 8.0 AT (BFEC, BFEG)Rueda trasera:Tamaño de la llanta:12 x 7.5 AT (BFE1, BFE8)
14 x 8.0 AT (BFEC, BFEG)Freno delantero:Tipo:Freno hidráulico de discoFreno trasero:Tipo:Freno hidráulico de discoLíquido de frenos:Líquido de frenos especificado:
DOT 4Suspensión delantera:Tipo:Horquilla doble
Resorte:
Muelle helicoidal
Amortiguador: Amortiguador hidráulico
Trayectoria de la rueda: 193 mm (7.6 in)Suspensión trasera:Tipo:Horquilla doble
UBFE60S0.book Page 4 Tuesday, August 18, 2020 11:40 AM

11-5
11
Resorte:Muelle helicoidal
Amortiguador: Amortiguador hidráulico
Trayectoria de la rueda:
232 mm (9.1 in)Sistema eléctrico:Voltaje del sistema:12 V
Sistema de encendido:
TCI
Sistema de carga: Magneto CABatería:Modelo:
YTX20L-BS
Voltaje, capacidad: 12 V, 18.0 AhLuces:Faro delantero:
LED
Luz montada en el manillar: T15H, 35.0 W/36.5 W
Luz de freno/piloto trasero: LED
Luz de los instrumentos:
LED
Luz indicadora de punto muerto: LED
Testigo de luz de carretera: LED Luz indicadora de marcha atrás:
LED
Luz de aviso de la temperatura del refrigerante: LED
Luz indicadora de estacionamiento:
LED
Luz de aviso de avería en el motor: LED
Luz indicadora de marcha larga: LED
Luz indicadora de marcha corta:
LED
Luz indicadora de bloqueo del diferencial: LED
Luz de aviso de la EPS: LED
Luz de aviso del voltaje de la batería:
LED
Fusibles:Fusible principal:40.0 A
Fusible del faro:
10.0 A
Fusible del sistema de intermitencia: 10.0 A
Fusible del encendido: 10.0 A
Fusible de la toma de corriente continua auxiliar:
10.0 A
Fusible del sistema de inyección de gasolina: 15.0 A
UBFE60S0.book Page 5 Tuesday, August 18, 2020 11:40 AM

11-6
11
Fusible de la tracción a las cuatro ruedas:10.0 A
Fusible del motor del ventilador del radiador: 20.0 A
Fusible de la EPS:
40.0 ASBU30403Declaración relativa a los niveles de ruido y vi-
braciones (Europa)
Las cifras indicadas se refieren a los niveles de
emisión y no se corresponden necesariamente
con los niveles de seguridad en el trabajo. Aunque
existe una correlación entre los niveles de emisión
y los niveles de exposición, dicha correlación no
resulta fiable para determinar si es necesario o no
adoptar medidas suplementarias. Los factores
que influyen en el nivel real de exposición laboral
son las características del lugar de trabajo, las
otras fuentes de ruido, etc., es decir, el número de
máquinas y otros procesos adyacentes, así como
el tiempo durante el cual el operario se ve expues-
to al ruido. Asimismo, el nivel de exposición admi-
sible puede variar según el país. No obstante, con
esta información el usuario de la máquina puede
efectuar una evaluación más adecuada de los
riesgos.
SBU38670Declaración relativa a los niveles de emisiones
de CO2 (Europa)
La presente medición de CO2 es el resultado de
ensayos realizados durante un ciclo de ensayo fijo
en condiciones de laboratorio con un motor (de
referencia) representativo del tipo de motor (fami-
lia de motores) de que se trate y no constituye ga-
rantía alguna ni implícita ni expresa del
rendimiento de un motor concreto.
UBFE60S0.book Page 6 Tuesday, August 18, 2020 11:40 AM

12-1
12
SBU26004
INFORMACIÓN PARA EL CONSUMIDOR
SBU38690Etiqueta de certificación de emisiones
(Europa)Este motor cumple la normativa sobre maquinaria
móvil no vial (NRMM) vigente en el momento de su
fabricación.
La normativa NRMM limita las emisiones de gases
y partículas contaminantes de los motores de
combustión interna de las máquinas móviles no
viales.El motor Yamaha ha sido diseñado y probado
para ofrecer una combinación óptima de presta-
ciones sin un exceso de emisiones. Por tanto, no
intente alterar las especificaciones del motor ni los
sistemas de admisión, motor o escape.
ATENCIÓNSCB03790La manipulación del motor o del sistema de
control de emisiones anulará la homologación
de la Unión Europea con respecto a este mo-
tor.

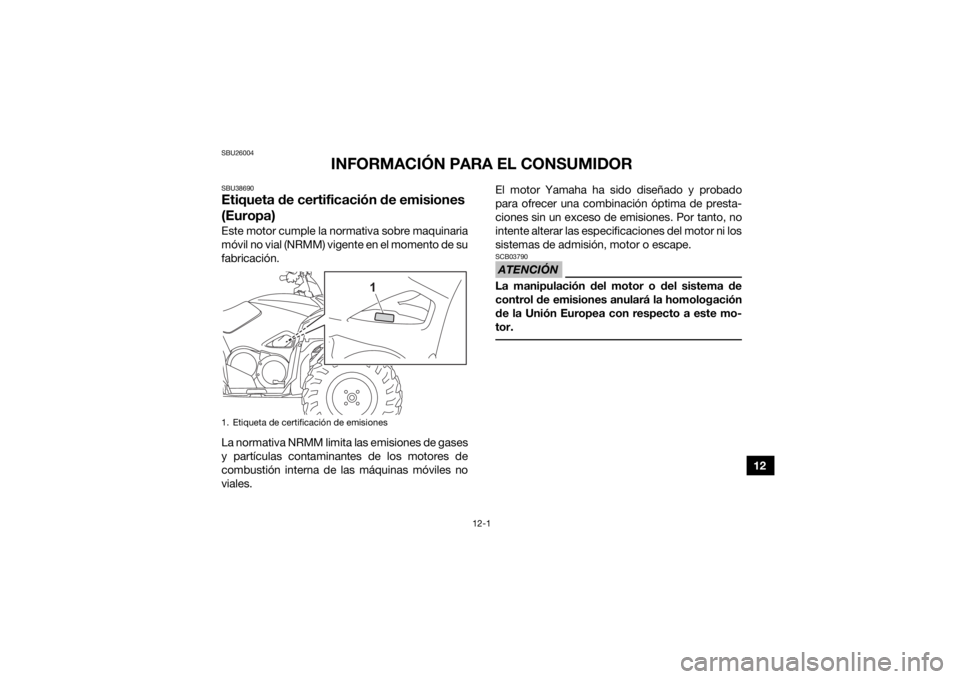

1. Etiqueta de certificación de emisiones
1
UBFE60S0.book Page 1 Tuesday, August 18, 2020 11:40 AM

13-1
13
INDEX
AAccesorios, toma de corriente continua ...................... 5-30
Accesorios y carga ........................................................ 7-6
Aceite del diferencial ............................................ 6-4, 9-30
Aceite del engranaje final ..................................... 6-4, 9-26
Aceite de motor .............................................................. 6-4
Aceite de motor y cartucho del filtro de aceite ............ 9-21
Almacenamiento .......................................................... 10-2
Arranque del motor ........................................................ 7-1
Asiento ......................................................................... 5-22BBatería .......................................................................... 9-56
Bombilla del faro, cambio ............................................ 9-63
Bujes del estabilizador, comprobación ........................ 9-55
Bujía, comprobación .................................................... 9-19CCables, comprobación y engrase ................................ 9-52
Cabrestante ................................................................. 5-28
Cojinetes de los cubos de las ruedas, comprobación ............................................................ 9-54
Compartimentos portaobjetos ..................................... 5-22
Conducción del ATV ...................................................... 8-1
Conjuntos de amortiguadores delantero y trasero, ajuste ......................................................................... 5-26
Cuadro de mantenimiento, sistema de control de emisiones ..................................................................... 9-4
Cuadro de mantenimiento y engrase ............................. 9-6
Cuadros de identificación de averías ........................... 9-68
EEje de dirección, engrase ............................................ 9-56
Enganche del remolque ............................................... 5-29
Especificaciones .......................................................... 11-1
Estacionamiento ............................................................ 7-5
Estacionamiento en una pendiente ............................... 7-5
Etiqueta de certificación de emisiones (Europa) .......... 12-1
Etiqueta de modelo ........................................................ 1-1FFijaciones del bastidor ................................................... 6-9
Filtro de aire, limpieza .................................................. 9-40
Frenos .......................................................................... 9-46
Frenos, delantero y trasero ............................................ 6-4
Fusibles, cambio .......................................................... 9-61GGasolina ............................................................... 5-20, 6-4
Guardapolvos de ejes .................................................. 9-52HHolgura de la válvula .................................................... 9-46IIcono de tracción a las cuatro ruedas/bloqueo del diferencial .................................................................... 5-4
Identificación de averías .............................................. 9-67
Información relativa a la seguridad ................................ 3-1
Instrumentos, luces e interruptores ............................... 6-9
Interruptor de arranque ................................................ 5-12
Interruptor de cancelación ........................................... 5-12
Interruptor de la bocina ................................................ 5-12
Interruptor de las luces ................................................ 5-12
UBFE60S0.book Page 1 Tuesday, August 18, 2020 11:40 AM

13-2
13
Interruptor del cabrestante .......................................... 5-12
Interruptor de paro del motor ...................................... 5-11
Interruptores del manillar ............................................. 5-11
Interruptor principal ....................................................... 5-1JJuego de la maneta de aceleración, ajuste ................. 9-45
Juego libre de las manetas de freno delantero y
trasero, comprobación .............................................. 9-49
Juego libre del pedal de freno, ajuste ......................... 9-50LLimitador de velocidad ................................................ 5-16
Limpieza ....................................................................... 10-1
Líquido de freno, cambio ............................................. 9-49
Líquido refrigerante ...............................................6-4, 9-32
Localización de las etiquetas ......................................... 2-1
Localización de las piezas ............................................. 4-1
Luces indicadoras y luces de aviso ............................... 5-2
Luz de aviso de avería del motor ................................... 5-3
Luz de aviso de la EPS .................................................. 5-4
Luz de aviso de la temperatura del líquido refrigerante .................................................................. 5-3
Luz de aviso del voltaje de la batería ............................. 5-3
Luz de freno/piloto trasero .......................................... 9-66
Luz del faro, ajuste ...................................................... 9-65
Luz indicadora de estacionamiento ............................... 5-2
Luz indicadora de la luz de carretera ............................. 5-2
Luz indicadora de marcha atrás .................................... 5-2
Luz indicadora de marcha corta .................................... 5-2
Luz indicadora de marcha larga .................................... 5-2
Luz indicadora de punto muerto ................................... 5-2MManeta de aceleración .........................................5-16, 6-5 Maneta del freno, delantero ......................................... 5-17
Manetas de freno, comprobación y engrase ............... 9-53
Manuales del propietario y juego de herramientas ....... 9-2
NNeumáticos .................................................................... 6-5
Nivel de líquido de frenos, comprobación ................... 9-47
Número de identificación del vehículo .......................... 1-1
Números de identificación ............................................. 1-1PPalanca de selección de marcha ................................. 5-19
Palanca de selección de marcha y conducción hacia
atrás ............................................................................. 7-2
Paneles, desmontaje y montaje ................................... 9-11
Parachispas, limpieza .................................................. 9-43
Pastillas de freno, compro bación de delanteras y
traseras ...................................................................... 9-46
Pedal de freno, comprobación y engrase ................... 9-54
Pedal del freno y maneta del freno trasero ................. 5-18
Pivotes de articulación traseros, engrase ................... 9-55
Portaequipajes, delantero ............................................ 5-26
Portaequipajes, trasero ............................................... 5-26RRodaje del motor ........................................................... 7-5
Rueda, desmontaje ...................................................... 9-66
Rueda, montaje ........................................................... 9-66SSelector de tracción a las cuatro ruedas (On-Command 4WD) ................................................. 5-13
Selector de tracción On-Command “4WD/LOCK” ...... 5-14
UBFE60S0.book Page 2 Tuesday, August 18, 2020 11:40 AM

13-3
13
TTapón de drenaje de la caja de la correa trapezoidal ................................................................. 9-44
Tapón del depósito de gasolina ................................... 5-19VVisor multifunción .......................................................... 5-5YYamalube ..................................................................... 9-26UBFE60S0.book Page 3 Tuesday, August 18, 2020 11:40 AM

UBFE60S0.book Page 4 Tuesday, August 18, 2020 11:40 AM

SBU26174
SIEMPRE
:
• utilizar técnicas de conducción apropiadas para
evitar que el vehículo vuelque en las pendientes,
en terreno accidentado y en las curvas.
• evitar las superficies pavimentadas—el pavimento
puede alterar seriamente la manejabilidad y el
control.
NO UTILIZAR
NUNCA BAJO
LOS EFECTOS DE
DROGAS O ALCOHOL
UTILICE SIEMPRE
UN CASCO
HOMOLOGADO Y
ROPA PROTECTORA NO UTILIZAR
NUNCA EN VÍAS ASFALTADAS NO LLEVAR
NUNCA PASAJEROS
No conducir
NUNCA
:
• sin la formación o instrucción adecuadas.
• a una velocidad excesiva para sus habilidades
o para las condiciones existentes.
• en vías públicas—puede colisionar con
otro vehículo.
• con un pasajero—los pasajeros alteran el
equilibrio y la dirección e incrementan el riesgo
de perder control.
LEA EL MANUAL DEL PROPIETARIO. OBSERVE TODAS LAS INSTRUCCIONES Y ADVERTENCIAS.
El uso incorrecto del ATV puede dar lugar a LESIONES GRAVES o UN ACCIDENTE MORTAL.
ADVERTENCIA
IMPRESO EN EE.UUK
2020.09-0.U× 1 CR (S)
UBFE60S0.book Page 1 Tuesday, August 18, 2020 11:40 AM
