3*Frein arrière • Contrôler le fonctionneme
nt et corriger si néces-
saire.
• Contrôler la garde de la pédale de frein et la régler si nécessaire.
• Contrôler le niveau du liquide, s’assurer de l’ab- sence de fuite, et corriger si nécessaire. √√√√√
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
4 *Durites de frein • Contrôler l’état et remplacer si nécessaire.
√√√√
• Remplacer. Tous les 4 ans
5 *Liquide de frein • Changer. Tous les 2 ans
6 *Roues • Contrôler le voile et l’état et remplacer si néces-
saire. √ √√√
7 *Pneus • Contrôler l’état et la profondeur des sculptures et
remplacer si nécessaire.
• Contrôler la pression de gonflage et l’équilibrage, et corriger si nécessaire. √ √√√
8 *Roulements de
moyeu de roue • Contrôler l’état et le serrage, et remplacer si né-
cessaire. √ √√√
9 *Courroie trapézoï-
dale • Contrôler l’usure et l’état, et remplacer si néces-
saire. √ √√√
10 *Visserie du châssis • S’assurer que toutes les vis et tous les écrous
sont correctement serrés. √√√√√
Nº ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL
CHAQUE
Le plus
court des
intervalles mois136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320
UBFE60F0.book Page 7 Tuesday, August 18, 2020 11:17 AM

9-8
9
11*Combinés ressort-
amortisseur • Contrôler le fonctionnement et corriger si néces-
saire.
• S’assurer de l’absence de fuites d’huile et rem- placer si nécessaire. √√√
12 *Bagues de barre
stabilisatrice
• Contrôler l’état et remplacer si nécessaire.
√√√
13 *Pivots de fusée ar-
rière • Lubrifier à la graisse à base de savon au lithium.
√√√
14 *Arbre de direction • Lubrifier à la graisse à base de savon au lithium. √√√
15 *Direction • Contrôler le fonctionnement et réparer ou rempla-
cer, si nécessaire.
• Contrôler le pincement et le régler si nécessaire. √√√√√
16 *Ancrages du mo-
teur • Contrôler l’état et remplacer si nécessaire.
√√√
17 *Soufflets d’essieu • Contrôler l’état et remplacer si nécessaire. √√√√√
18 Huile moteur • Changer.
• S’assurer de l’absence de fuites d’huile et corri-
ger si nécessaire. √ √√√
19 Cartouche du filtre
à huile moteur • Remplacer.
√√√
Nº ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320UBFE60F0.book Page 8 Tuesday, August 18, 2020 11:17 AM

9-9
9
20 Huile de différentiel• Changer.
• S’assurer de l’absence de fuites d’huile et corri-
ger si nécessaire. √√
21 Huile de couple co-
nique arrière • Changer.
• S’assurer de l’absence de fuites d’huile et corri-
ger si nécessaire. √√
22 Circuit de refroidis-
sement • Contrôler le niveau du liquide de refroidissement,
s’assurer de l’absence de fuites, et corriger si né-
cessaire. √√√√√
• Remplacer le liquide de refroidissement. Tous les 2 ans
23 *Pièces mobiles et
câbles
•Lubrifier.
√√√√
24 *Levier des gaz • Contrôler le fonctionnement.
• Contrôler la garde de levier des gaz et la régler si
nécessaire.
• Lubrifier le câble et le logement de levier. √√√√√
25 *Contacteur de feu
stop sur freins
avant et arrière • Contrôler le fonctionneme
nt et corriger si néces-
saire. √√√√√
26 *Éclairage et contac-
teurs • Contrôler le fonctionneme
nt et corriger si néces-
saire.
• Régler le faisceau des phares. √√√√√
Nº ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL
CHAQUE
Le plus
court des
intervalles mois136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320UBFE60F0.book Page 9 Tuesday, August 18, 2020 11:17 AM

9-10
9
FBU23072N.B.Il est nécessaire d’augmenter la fréquence d’entretien de certains éléments lorsque le véhicule est utilisé
dans des zones particulièrement poussiéreuses ou humides, ou s’il est conduit à pleins gaz.
 Entretien des freins hydrauliques
• Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
• Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein
tous les deux ans.
• Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées. UBFE60F0.book Page 10 Tuesday, August 18, 2020 11:17 AM

9-11
9
FBU23091Dépose et repose des cachesLa dépose des caches illustrés est requise pour
effectuer certains entretiens décrits dans ce cha-
pitre. Se référer à cette section à chaque fois qu’il
faut déposer ou reposer un cache.
FBU34720Cache A
Dépose du cacheTirer vers le haut aux endroits indiqués.
1. Cache A
2. Cache B
3. Cache C
4. Cache D
5. Cache F2
1
3
4
5
1. Cache b
2. Cache d
2
1
UBFE60F0.book Page 11 Tuesday, August 18, 2020 11:17 AM

9-12
9Mise en place du cache
Remettre le cache en place. Cache B
Dépose du cache
1. Déposer le cache A.
2. Déposer le porte-bagages avant en retirant
ses vis.
1. Cache A
1
1. Porte-bagages avant
2. Vis de porte-bagages (hautF
1
2
2
UBFE60F0.book Page 12 Tuesday, August 18, 2020 11:17 AM

9-13
9
3. Retirer les rivets démontables, tirer le cache B
vers l’avant pour libérer les saillies, puis tirer
le cache vers le haut afin de le déposer. Mise en place du cache
1. Remettre le cache à sa place, puis reposer les
rivets démontables.
1. Vis de porte-bagages (sous les garde-boue)
2. Vis de porte-bagages (bas)
1
2
2
1
1. Cache B
2. Rivet d

9-14
92. Remonter le porte-bagages avant et ses vis,
puis serrer ces dernières à leur couple spéci-
fique.
3. Reposer le cache A. Cache C
Dépose du cache
1. Déposer la selle. (Voir page 5-22.)
2. Déposer le cache A.
3. Retirer les durites du cache C.
4. Retirer les rivets démontables et les boulons.
Couples de serrage :
Vis de porte-bagages (haut) :34 N·m (3.4 kgf·m, 25 lb·ft)
Vis de porte-bagages (bas) : 34 N·m (3.4 kgf·m, 25 lb·ft)
Vis de porte-bagages (sous les garde-

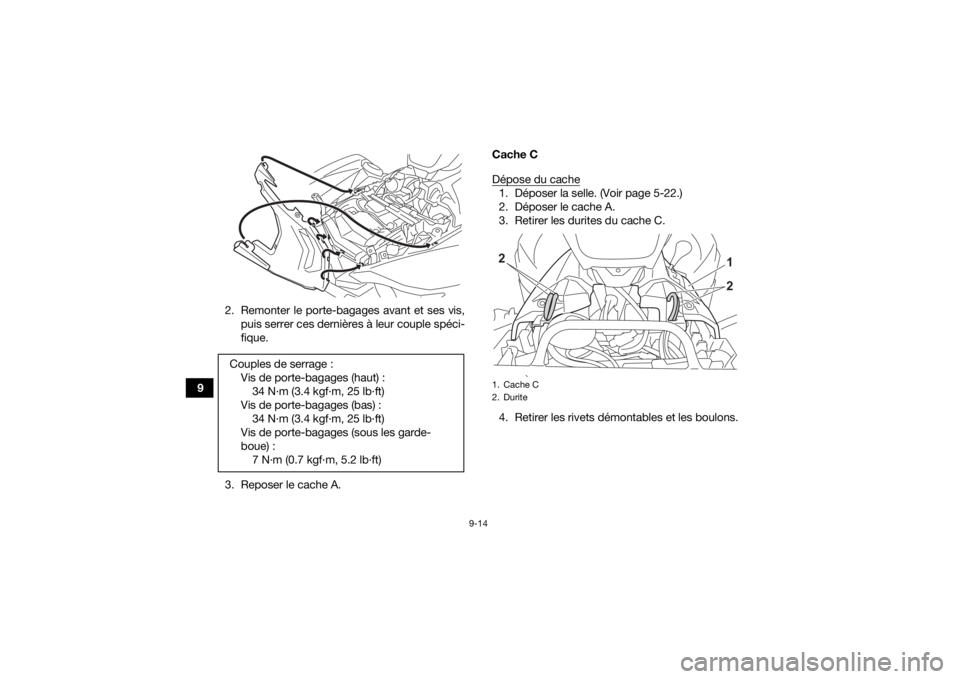

boue) : 7 N·m (0.7 kgf·m, 5.2 lb·ft)1. Cache C
2. Durite
21
2
UBFE60F0.book Page 14 Tuesday, August 18, 2020 11:17 AM

9-15
9
5. Retirer les vis situées sous le couvercle du
compartiment de rangement, puis tirer le ca-
che vers le haut et le retirer.
N.B.Afin de faciliter la dépose du cache C, placer le sé-
lecteur de marche en marche arrière.
Mise en place du cache1. Remettre le cache en place.
1. Vis
2. Rivet démontable
1
2
1. Vis
1
1
UBFE60F0.book Page 15 Tuesday, August 18, 2020 11:17 AM

9-16
92. Poser les vis, les rivets démontables, les bou-
lons et les durites.
N.B.S’assurer d’avoir acheminé et branché correcte-
ment les durites et s’assurer qu’elles ne sont pas
pincées. 3. Reposer le cache A.
4. Remettre la selle en place.
Caches D et E

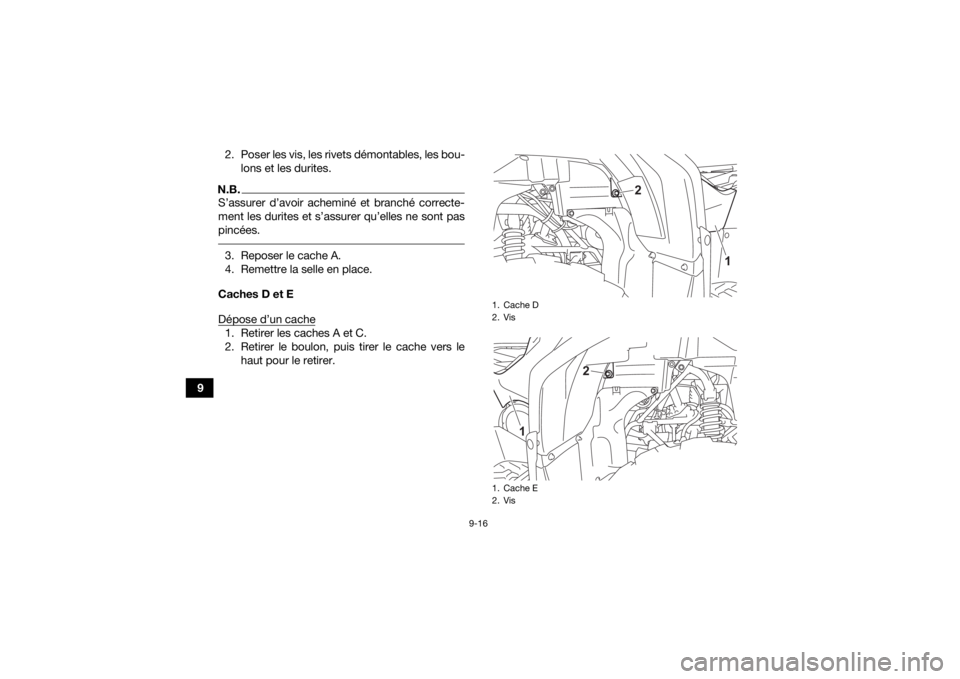

Dépose d’un cache1. Retirer les caches A et C.
2. Retirer le boulon, puis tirer le cache vers le haut pour le retirer.
1. Cache D
2. Vis
1. Cache E
2. Vis
1
2
1
2
UBFE60F0.book Page 16 Tuesday, August 18, 2020 11:17 AM
