GAU10460

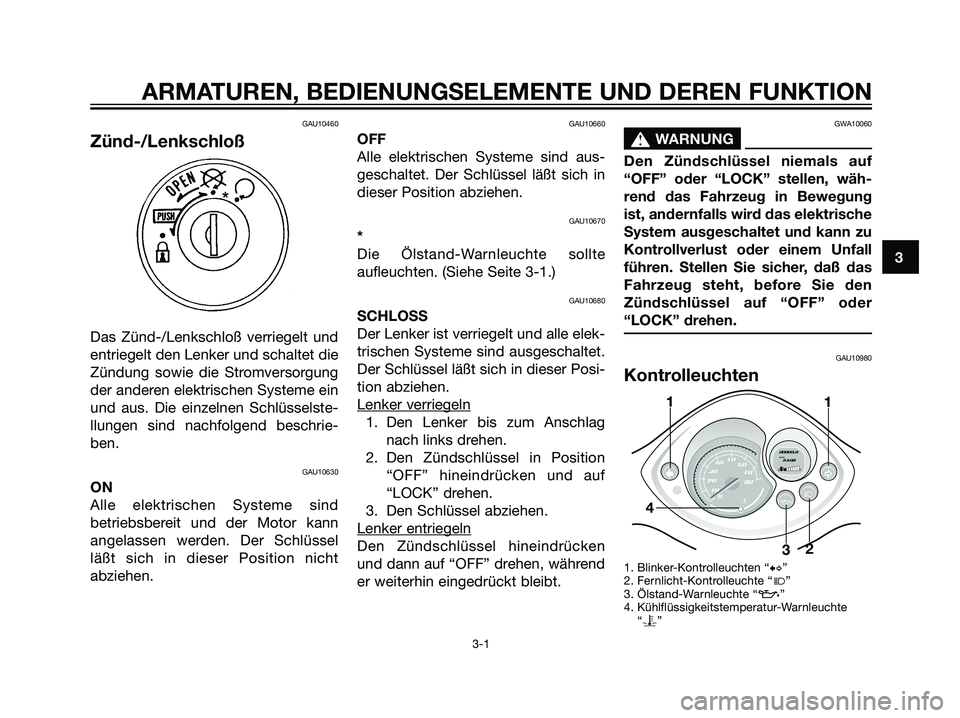

Zünd-/Lenkschloß
Das Zünd-/Lenkschloß verriegelt und
entriegelt den Lenker und schaltet die
Zündung sowie die Stromversorgung
der anderen elektrischen Systeme ein
und aus. Die einzelnen Schlüsselste-
llungen sind nachfolgend beschrie-
ben.
GAU10630
ON
Alle elektrischen Systeme sind
betriebsbereit und der Motor kann
angelassen werden. Der Schlüssel
läßt sich in dieser Position nicht
abziehen.
GAU10660
OFF
Alle elektrischen Systeme sind aus-
geschaltet. Der Schlüssel läßt sich in
dieser Position abziehen.
GAU10670
*
Die Ölstand-Warnleuchte sollte
aufleuchten. (Siehe Seite 3-1.)
GAU10680
SCHLOSS
Der Lenker ist verriegelt und alle elek-
trischen Systeme sind ausgeschaltet.
Der Schlüssel läßt sich in dieser Posi-
tion abziehen.
Lenker ver
riegeln
1. Den Lenker bis zum Anschlag
nach links drehen.
2. Den Zündschlüssel in Position
“OFF” hineindrücken und auf
“LOCK” drehen.
3. Den Schlüssel abziehen.
Lenker entriegeln
Den Zündschlüssel hineindrücken
und dann auf “OFF” drehen, während
er weiterhin eingedrückt bleibt.
GWA10060
s s
WARNUNG
Den Zündschlüssel niemals auf
“OFF” oder “LOCK” stellen, wäh-
rend das Fahrzeug in Bewegung
ist, andernfalls wird das elektrische
System ausgeschaltet und kann zu
Kontrollverlust oder einem Unfall
führen. Stellen Sie sicher, daß das
Fahrzeug steht, before Sie den
Zündschlüssel auf “OFF” oder
“LOCK” drehen.
GAU10980
Kontrolleuchten
1. Blinker-Kontrolleuchten “b”
2. Fernlicht-Kontrolleuchte “j”
3. Ölstand-Warnleuchte “z”
4. Kühlflüssigkeitstemperatur-Warnleuchte
“y”
j
d
z
c4050
30
10 2060
70
80
0
y
00000.0
23:08TOTALExF
3
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-1
2 1
4
3
1
5RW-F8199-G3.qxd 08/09/2005 18:26 Página 15

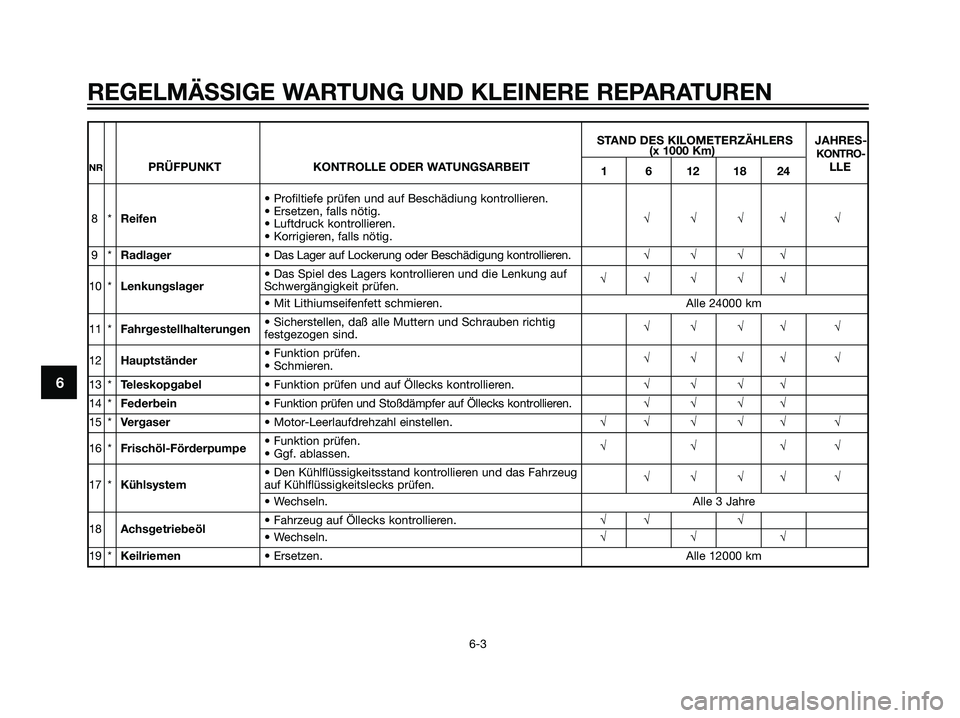

STAND DES KILOMETERZÄHLERS JAHRES-
(x 1000 Km)KONTRO-NRPRÜFPUNKT KONTROLLE ODER WATUNGSARBEIT
1 6 12 18 24LLE
• Profiltiefe prüfen und auf Beschädiung kontrollieren.
8*Reifen• Ersetzen, falls nötig.
√√√√ √
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.
9*Radlager• Das Lager auf Lockerung oder Beschädigung kontrollieren.√√√√
• Das Spiel des Lagers kontrollieren und die Lenkung auf
10 *LenkungslagerSchwergängigkeit prüfen.√√ √ √√
• Mit Lithiumseifenfett schmieren. Alle 24000 km
11 *Fahrgestellhalterungen• Sicherstellen, daß alle Muttern und Schrauben richtig
festgezogen sind.√√√√ √
12Hauptständer• Funktion prüfen.
• Schmieren.√√√√ √
13 *Teleskopgabel• Funktion prüfen und auf Öllecks kontrollieren.√√√√
14 *Federbein• Funktion prüfen und Stoßdämpfer auf Öllecks kontrollieren.√√√√
15 *Vergaser• Motor-Leerlaufdrehzahl einstellen.√√ √ √√ √
16 *Frischöl-Förderpumpe• Funktion prüfen.
• Ggf. ablassen.√√√√
• Den Kühlflüssigkeitsstand kontrollieren und das Fahrzeug
17 *Kühlsystemauf Kühlflüssigkeitslecks prüfen.√√√√ √
• Wechseln. Alle 3 Jahre
18Achsgetriebeöl• Fahrzeug auf Öllecks kontrollieren.√√ √• Wechseln.√√√
19 *Keilriemen• Ersetzen. Alle 12000 km
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-3
6
5RW-F8199-G3.qxd 08/09/2005 18:26 Página 30

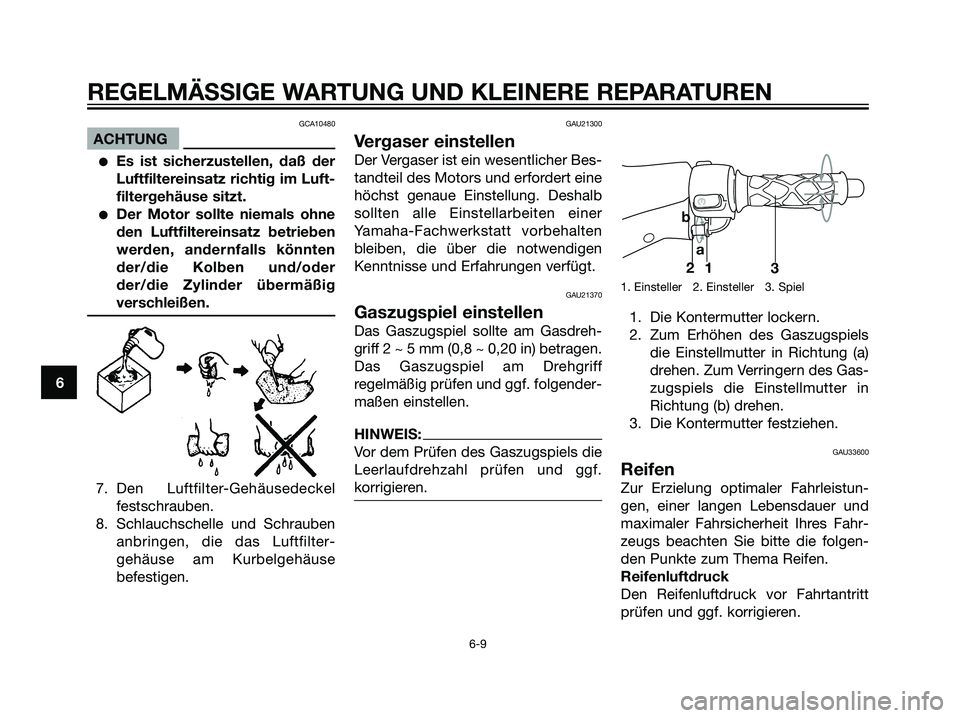

GCA10480
ACHTUNG
Es ist sicherzustellen, daß der
Luftfiltereinsatz richtig im Luft-
filtergehäuse sitzt.
Der Motor sollte niemals ohne
den Luftfiltereinsatz betrieben
werden, andernfalls könnten
der/die Kolben und/oder
der/die Zylinder übermäßig
verschleißen.
7. Den Luftfilter-Gehäusedeckel
festschrauben.
8. Schlauchschelle und Schrauben
anbringen, die das Luftfilter-
gehäuse am Kurbelgehäuse
befestigen.
GAU21300
Vergaser einstellen
Der Vergaser ist ein wesentlicher Bes-
tandteil des Motors und erfordert eine
höchst genaue Einstellung. Deshalb
sollten alle Einstellarbeiten einer
Yamaha-Fachwerkstatt vorbehalten
bleiben, die über die notwendigen
Kenntnisse und Erfahrungen verfügt.
GAU21370
Gaszugspiel einstellen
Das Gaszugspiel sollte am Gasdreh-
griff 2 ~ 5 mm (0,8 ~ 0,20 in) betragen.
Das Gaszugspiel am Drehgriff
regelmäßig prüfen und ggf. folgender-
maßen einstellen.
HINWEIS:
Vor dem Prüfen des Gaszugspiels die
Leerlaufdrehzahl prüfen und ggf.
korrigieren.
1. Einsteller 2. Einsteller 3. Spiel
1. Die Kontermutter lockern.
2. Zum Erhöhen des Gaszugspiels
die Einstellmutter in Richtung (a)
drehen. Zum Verringern des Gas-
zugspiels die Einstellmutter in
Richtung (b) drehen.
3. Die Kontermutter festziehen.
GAU33600
Reifen
Zur Erzielung optimaler Fahrleistun-
gen, einer langen Lebensdauer und
maximaler Fahrsicherheit Ihres Fahr-
zeugs beachten Sie bitte die folgen-
den Punkte zum Thema Reifen.
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt
prüfen und ggf. korrigieren.
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-9
21 b
a
3
5RW-F8199-G3.qxd 08/09/2005 18:26 Página 36

GAU23271

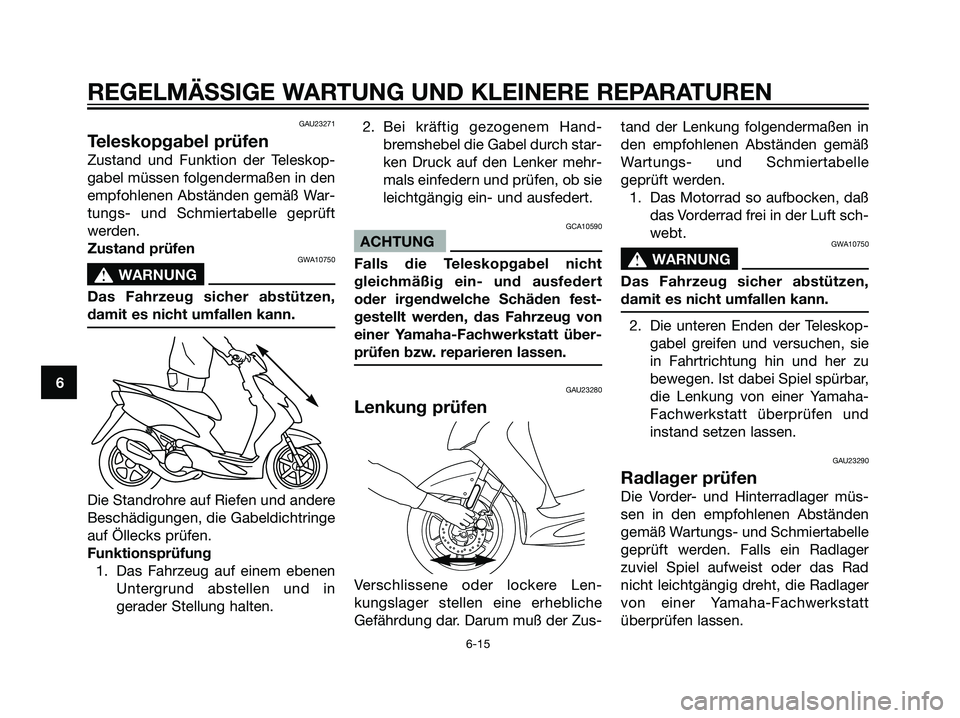

Teleskopgabel prüfen
Zustand und Funktion der Teleskop-
gabel müssen folgendermaßen in den
empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft
werden.
Zustand prüfen
GWA10750
s s
WARNUNG
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
Die Standrohre auf Riefen und andere
Beschädigungen, die Gabeldichtringe
auf Öllecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen
Untergrund abstellen und in
gerader Stellung halten.2. Bei kräftig gezogenem Hand-
bremshebel die Gabel durch star-
ken Druck auf den Lenker mehr-
mals einfedern und prüfen, ob sie
leichtgängig ein- und ausfedert.
GCA10590
ACHTUNG
Falls die Teleskopgabel nicht
gleichmäßig ein- und ausfedert
oder irgendwelche Schäden fest-
gestellt werden, das Fahrzeug von
einer Yamaha-Fachwerkstatt über-
prüfen bzw. reparieren lassen.
GAU23280
Lenkung prüfen
Verschlissene oder lockere Len-
kungslager stellen eine erhebliche
Gefährdung dar. Darum muß der Zus-tand der Lenkung folgendermaßen in
den empfohlenen Abständen gemäß
Wartungs- und Schmiertabelle
geprüft werden.
1. Das Motorrad so aufbocken, daß
das Vorderrad frei in der Luft sch-
webt.
GWA10750
s s
WARNUNG
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
2. Die unteren Enden der Teleskop-
gabel greifen und versuchen, sie
in Fahrtrichtung hin und her zu
bewegen. Ist dabei Spiel spürbar,
die Lenkung von einer Yamaha-
Fachwerkstatt überprüfen und
instand setzen lassen.
GAU23290
Radlager prüfen
Die Vorder- und Hinterradlager müs-
sen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle
geprüft werden. Falls ein Radlager
zuviel Spiel aufweist oder das Rad
nicht leichtgängig dreht, die Radlager
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-15
5RW-F8199-G3.qxd 08/09/2005 18:26 Página 42
