SAU10110

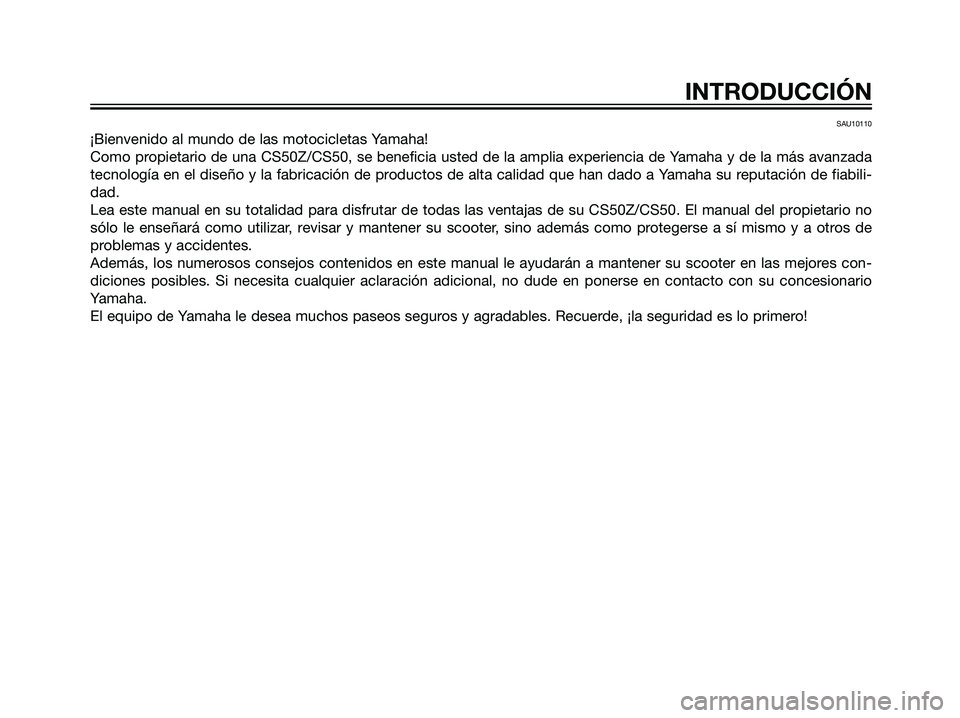

¡Bienvenido al mundo de las motocicletas Yamaha!
Como propietario de una CS50Z/CS50, se beneficia usted de la amplia experiencia de Yamaha y de la más avanzada
tecnología en el diseño y la fabricación de productos de alta calidad que han dado a Yamaha su reputación de fiabili-
dad.
Lea este manual en su totalidad para disfrutar de todas las ventajas de su CS50Z/CS50. El manual del propietario no
sólo le enseñará como utilizar, revisar y mantener su scooter, sino además como protegerse a sí mismo y a otros de
problemas y accidentes.
Además, los numerosos consejos contenidos en este manual le ayudarán a mantener su scooter en las mejores con-
diciones posibles. Si necesita cualquier aclaración adicional, no dude en ponerse en contacto con su concesionario
Yamaha.
El equipo de Yamaha le desea muchos paseos seguros y agradables. Recuerde, ¡la seguridad es lo primero!
INTRODUCCIÓN
5RW-F8199-S3.qxd 30/09/2005 10:45 Página 3

SAU34110

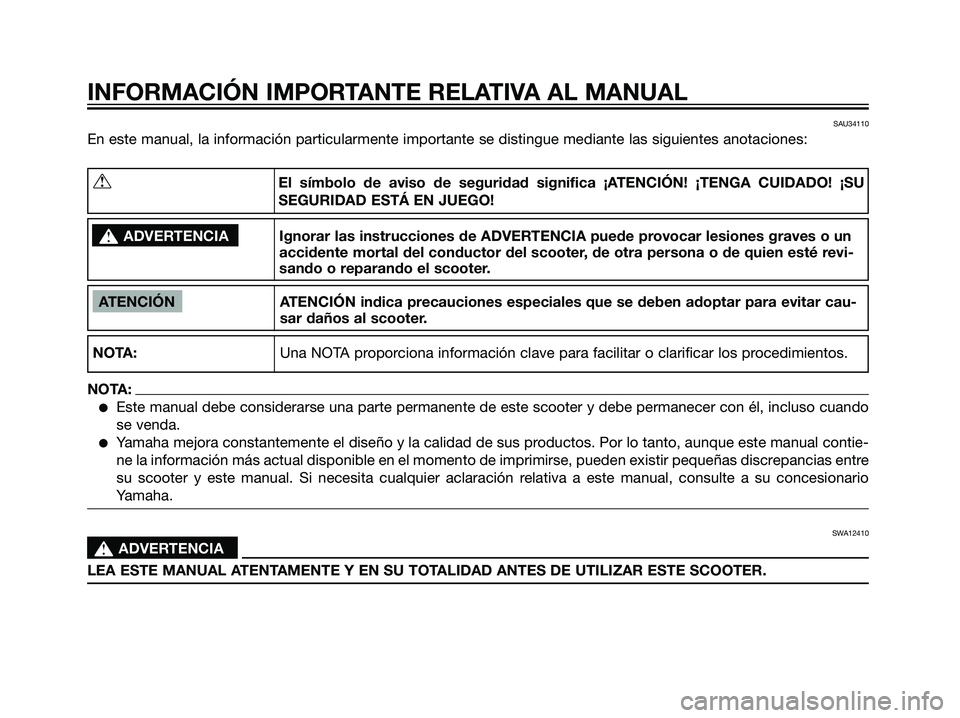

En este manual, la información particularmente importante se distingue mediante las siguientes anotaciones:
INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
ATENCIÓN ATENCIÓN indica precauciones especiales que se deben adoptar para evitar cau-
sar daños al scooter.
NOTA:Una NOTA proporciona información clave para facilitar o clarificar los procedimientos.
NOTA:
Este manual debe considerarse una parte permanente de este scooter y debe permanecer con él, incluso cuando
se venda.
Yamaha mejora constantemente el diseño y la calidad de sus productos. Por lo tanto, aunque este manual contie-
ne la información más actual disponible en el momento de imprimirse, pueden existir pequeñas discrepancias entre
su scooter y este manual. Si necesita cualquier aclaración relativa a este manual, consulte a su concesionario
Yamaha.
SWA12410
s s
ADVERTENCIA
LEA ESTE MANUAL ATENTAMENTE Y EN SU TOTALIDAD ANTES DE UTILIZAR ESTE SCOOTER.
s s
ADVERTENCIAIgnorar las instrucciones de ADVERTENCIA puede provocar lesiones graves o un
accidente mortal del conductor del scooter, de otra persona o de quien esté revi-
sando o reparando el scooter.
El símbolo de aviso de seguridad significa ¡ATENCIÓN! ¡TENGA CUIDADO! ¡SU
SEGURIDAD ESTÁ EN JUEGO!t
5RW-F8199-S3.qxd 30/09/2005 10:45 Página 4

INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL

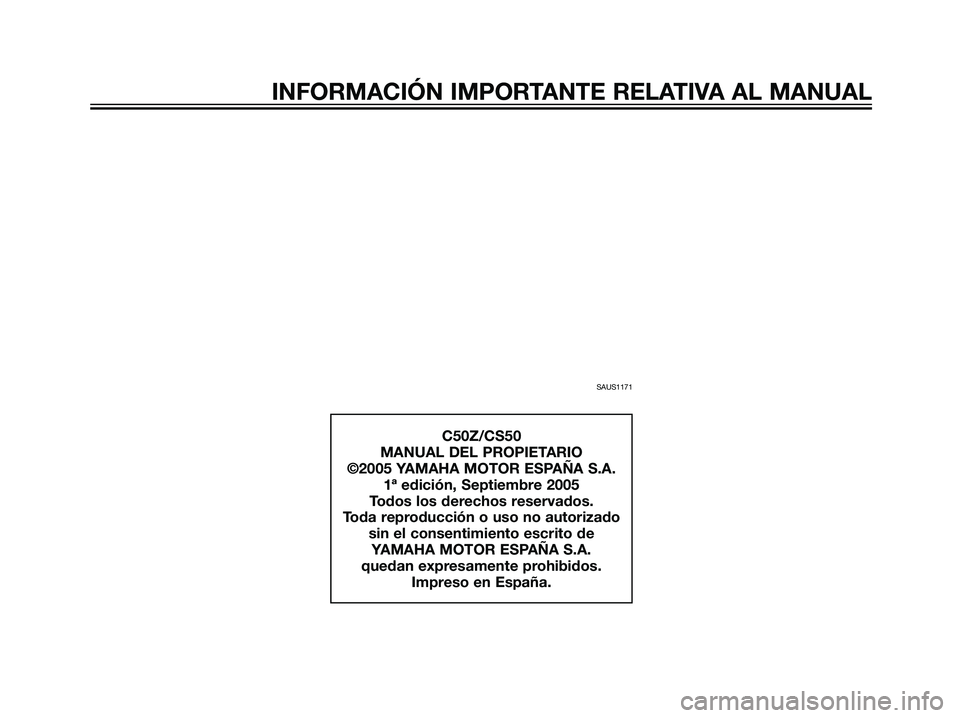

SAUS1171
C50Z/CS50
MANUAL DEL PROPIETARIO
©2005 YAMAHA MOTOR ESPAÑA S.A.
1ª edición, Septiembre 2005
Todos los derechos reservados.
Toda reproducción o uso no autorizado
sin el consentimiento escrito de
YAMAHA MOTOR ESPAÑA S.A.
quedan expresamente prohibidos.
Impreso en España.
5RW-F8199-S3.qxd 30/09/2005 10:45 Página 5

5RW-F8199-S3.qxd 30/09/2005 10:45 Página 6

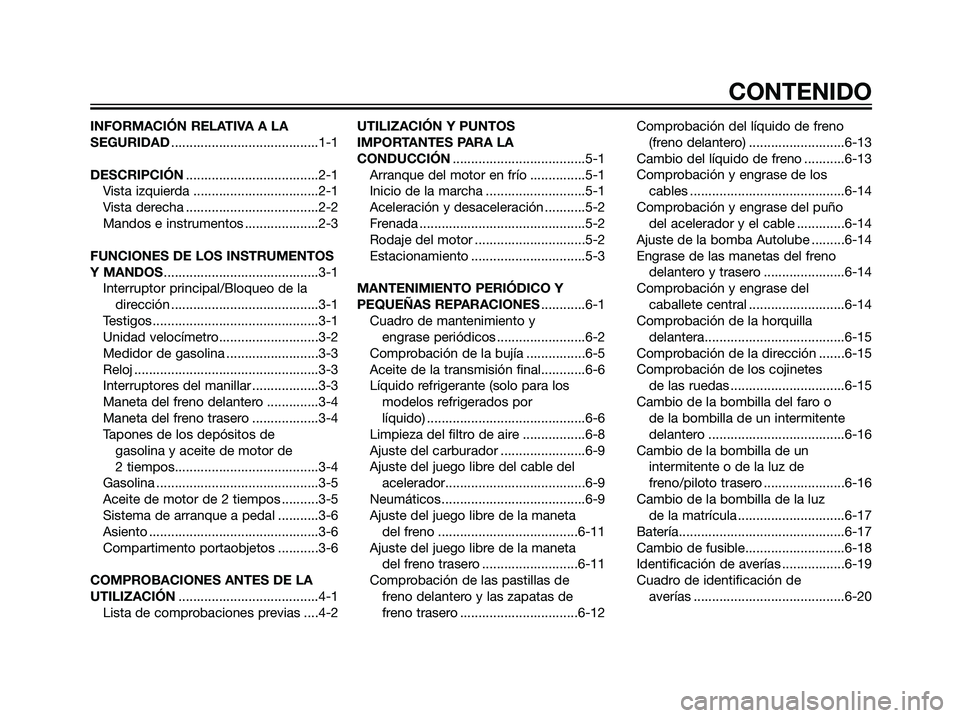

INFORMACIÓN RELATIVA A LA
SEGURIDAD........................................1-1
DESCRIPCIÓN....................................2-1
Vista izquierda ..................................2-1
Vista derecha ....................................2-2
Mandos e instrumentos ....................2-3
FUNCIONES DE LOS INSTRUMENTOS
Y MANDOS..........................................3-1
Interruptor principal/Bloqueo de la
dirección ........................................3-1
Testigos .............................................3-1
Unidad velocímetro...........................3-2
Medidor de gasolina .........................3-3
Reloj ..................................................3-3
Interruptores del manillar ..................3-3
Maneta del freno delantero ..............3-4
Maneta del freno trasero ..................3-4
Tapones de los depósitos de
gasolina y aceite de motor de
2 tiempos.......................................3-4
Gasolina ............................................3-5
Aceite de motor de 2 tiempos ..........3-5
Sistema de arranque a pedal ...........3-6
Asiento ..............................................3-6
Compartimento portaobjetos ...........3-6
COMPROBACIONES ANTES DE LA
UTILIZACIÓN......................................4-1
Lista de comprobaciones previas ....4-2UTILIZACIÓN Y PUNTOS
IMPORTANTES PARA LA
CONDUCCIÓN....................................5-1
Arranque del motor en frío ...............5-1
Inicio de la marcha ...........................5-1
Aceleración y desaceleración ...........5-2
Frenada .............................................5-2
Rodaje del motor ..............................5-2
Estacionamiento ...............................5-3
MANTENIMIENTO PERIÓDICO Y
PEQUEÑAS REPARACIONES............6-1
Cuadro de mantenimiento y
engrase periódicos ........................6-2
Comprobación de la bujía ................6-5
Aceite de la transmisión final............6-6
Líquido refrigerante (solo para los
modelos refrigerados por
líquido) ...........................................6-6
Limpieza del filtro de aire .................6-8
Ajuste del carburador .......................6-9
Ajuste del juego libre del cable del
acelerador......................................6-9
Neumáticos .......................................6-9
Ajuste del juego libre de la maneta
del freno ......................................6-11
Ajuste del juego libre de la maneta
del freno trasero ..........................6-11
Comprobación de las pastillas de
freno delantero y las zapatas de
freno trasero ................................6-12Comprobación del líquido de freno
(freno delantero) ..........................6-13
Cambio del líquido de freno ...........6-13
Comprobación y engrase de los
cables ..........................................6-14
Comprobación y engrase del puño
del acelerador y el cable .............6-14
Ajuste de la bomba Autolube .........6-14
Engrase de las manetas del freno
delantero y trasero ......................6-14
Comprobación y engrase del
caballete central ..........................6-14
Comprobación de la horquilla
delantera......................................6-15
Comprobación de la dirección .......6-15
Comprobación de los cojinetes
de las ruedas ...............................6-15
Cambio de la bombilla del faro o
de la bombilla de un intermitente
delantero .....................................6-16
Cambio de la bombilla de un
intermitente o de la luz de
freno/piloto trasero ......................6-16
Cambio de la bombilla de la luz
de la matrícula .............................6-17
Batería.............................................6-17
Cambio de fusible...........................6-18
Identificación de averías .................6-19
Cuadro de identificación de
averías .........................................6-20
CONTENIDO
5RW-F8199-S3.qxd 30/09/2005 10:45 Página 7

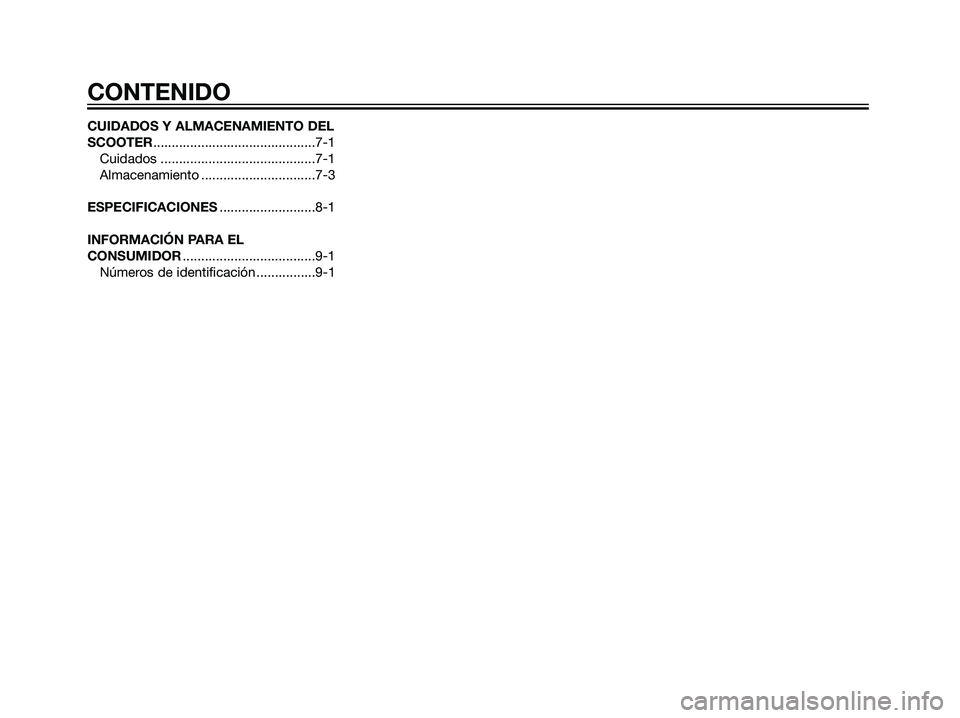

CUIDADOS Y ALMACENAMIENTO DEL
SCOOTER............................................7-1
Cuidados ..........................................7-1
Almacenamiento ...............................7-3
ESPECIFICACIONES..........................8-1
INFORMACIÓN PARA EL
CONSUMIDOR....................................9-1
Números de identificación ................9-1
CONTENIDO
5RW-F8199-S3.qxd 30/09/2005 10:45 Página 8

SAUT1010

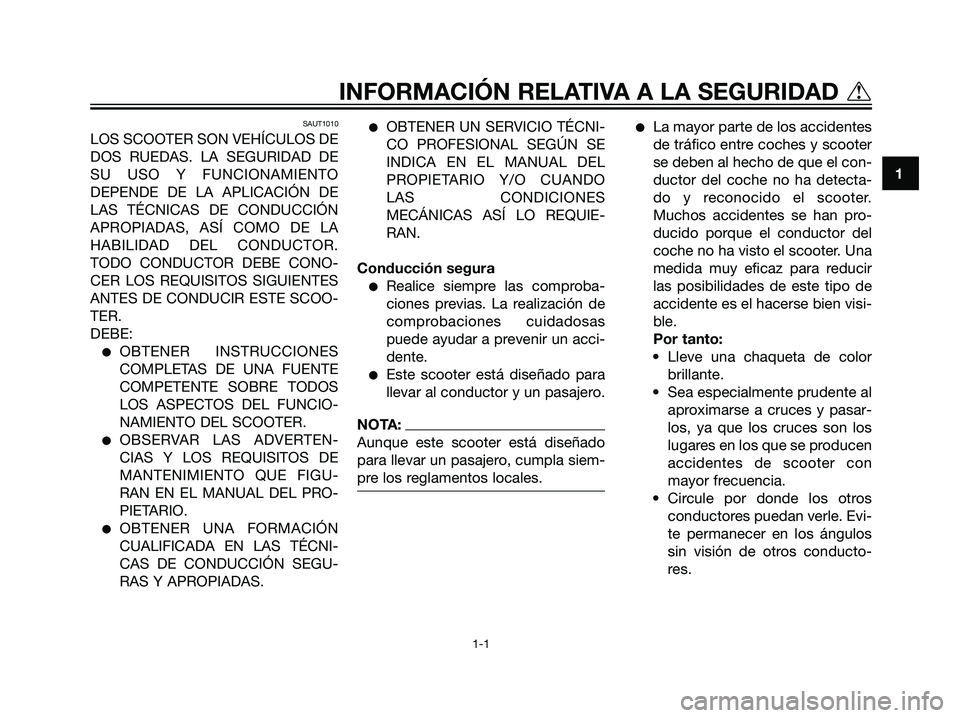

LOS SCOOTER SON VEHÍCULOS DE
DOS RUEDAS. LA SEGURIDAD DE
SU USO Y FUNCIONAMIENTO
DEPENDE DE LA APLICACIÓN DE
LAS TÉCNICAS DE CONDUCCIÓN
APROPIADAS, ASÍ COMO DE LA
HABILIDAD DEL CONDUCTOR.
TODO CONDUCTOR DEBE CONO-
CER LOS REQUISITOS SIGUIENTES
ANTES DE CONDUCIR ESTE SCOO-
TER.
DEBE:
OBTENER INSTRUCCIONES
COMPLETAS DE UNA FUENTE
COMPETENTE SOBRE TODOS
LOS ASPECTOS DEL FUNCIO-
NAMIENTO DEL SCOOTER.
OBSERVAR LAS ADVERTEN-
CIAS Y LOS REQUISITOS DE
MANTENIMIENTO QUE FIGU-
RAN EN EL MANUAL DEL PRO-
PIETARIO.
OBTENER UNA FORMACIÓN
CUALIFICADA EN LAS TÉCNI-
CAS DE CONDUCCIÓN SEGU-
RAS Y APROPIADAS.
OBTENER UN SERVICIO TÉCNI-
CO PROFESIONAL SEGÚN SE
INDICA EN EL MANUAL DEL
PROPIETARIO Y/O CUANDO
LAS CONDICIONES
MECÁNICAS ASÍ LO REQUIE-
RAN.
Conducción segura
Realice siempre las comproba-
ciones previas. La realización de
comprobaciones cuidadosas
puede ayudar a prevenir un acci-
dente.
Este scooter está diseñado para
llevar al conductor y un pasajero.
NOTA:
Aunque este scooter está diseñado
para llevar un pasajero, cumpla siem-
pre los reglamentos locales.
La mayor parte de los accidentes
de tráfico entre coches y scooter
se deben al hecho de que el con-
ductor del coche no ha detecta-
do y reconocido el scooter.
Muchos accidentes se han pro-
ducido porque el conductor del
coche no ha visto el scooter. Una
medida muy eficaz para reducir
las posibilidades de este tipo de
accidente es el hacerse bien visi-
ble.
Por tanto:
• Lleve una chaqueta de color
brillante.
• Sea especialmente prudente al
aproximarse a cruces y pasar-
los, ya que los cruces son los
lugares en los que se producen
accidentes de scooter con
mayor frecuencia.
• Circule por donde los otros
conductores puedan verle. Evi-
te permanecer en los ángulos
sin visión de otros conducto-
res.
1
INFORMACIÓN RELATIVA A LA SEGURIDAD t
1-1
5RW-F8199-S3.qxd 30/09/2005 10:45 Página 1-1

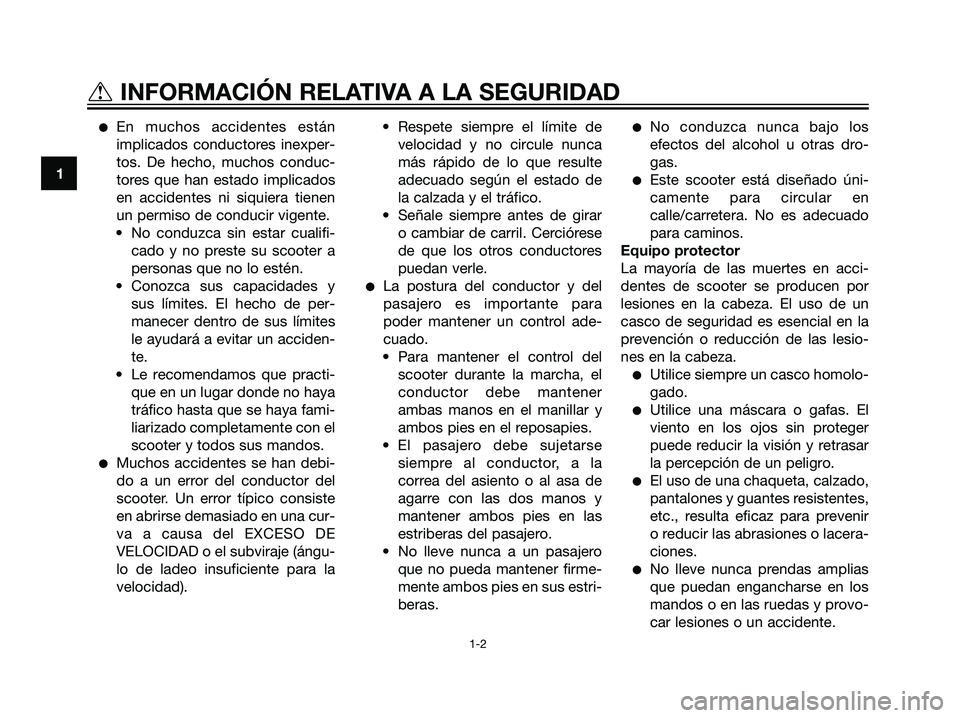

En muchos accidentes están
