DimensionsLongueur hors tout
1740 mm
Largeur hors tout
675 mm
Hauteur hors tout
1065 mm
Hauteur de la selle
770 mm
Empattement
1210 mm
Garde au sol
132 mm
PoidsAvec huile et carburant
CS50 80.5 kg
CS50Z 83.7 kg
MoteurType de moteur
CS50 Refroidissement par air, 2 temps
CS50Z Refroidissement par liquide, 2
temps
Disposition du ou des cylindres
Monocylindre incliné vers ‘avant
Cylindrée
49.2 cm
3
Alésage x course
40.0 x 39.2 mm
Taux de compression
CS50 10.20 :1
CS50Z 11.40 :1
Système de démarrage
Démarreur électrique et kickSystème de graissage
Lubrification séparée (Yamaha Autolube)
Type
YAMALUBE 2 cycles ou huile moteur 2
temps
Quantité d’huile moteurQuantité
1.4 L
Huile de boîte de vitessesType
YAMALUBE 4 (10W30) ou huile moteur
SAE 10W30 de type SE
Changement d’huile
0.10 L
Élément du filtre à air
Élément de type humide
CarburantCarburant recommandé
Essence ordinaire sans plomb
Capacité du réservoir
5.5 L
CarburateurFabricant
CS50 DELLORTO GURTNER
CS50Z DELLORTO
Modèle x quantité
CS50 PHVA 12 ZS/1 PY 12/1
CS50Z PHVA 12 ZS/1
Bougie(s)Fabricant/modèle
NGK/BR8HS
Écartement des électrodes
0.6-0.7 mmType
Sec, centrifuge automatique
TransmissionSystème de réduction primaire
Engrenage hélicoïdal
Taux de réduction primaire
52/13 (4.000)
Système de réduction secondaire
Engrenage droit
Taux de réduction secondaire
CS50 42/13 (3.230)
CS50Z 43 x 13 (3.310)
Type de boîte de vitesses
Automatique, mono-rapport
Commande
Type centrifuge automatique
Partie cycleAngle de chasse
25.00 degré
Chasse
80.0 mm
Pneu avantTaille
110/70-12 47L
Pneu arrièreTaille
120/70-12 51L 130/70-12 56L
Charge maximale
CS50 161 kg
CS50Z 158 kg
Pression de gonflage (contrôlée les
pneus froids)
Avant
175 kPa
8

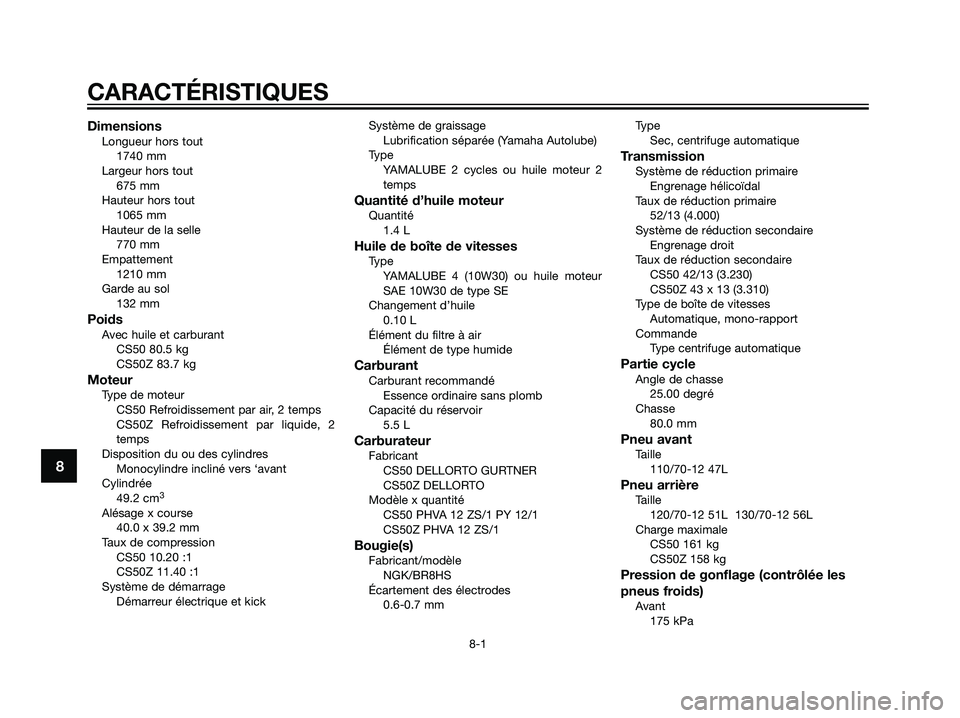

CARACTÉRISTIQUES
8-1
