YAMAHA KODIAK 400 2003 Manuale de Empleo (in Spanish)

9-8
FBU00427

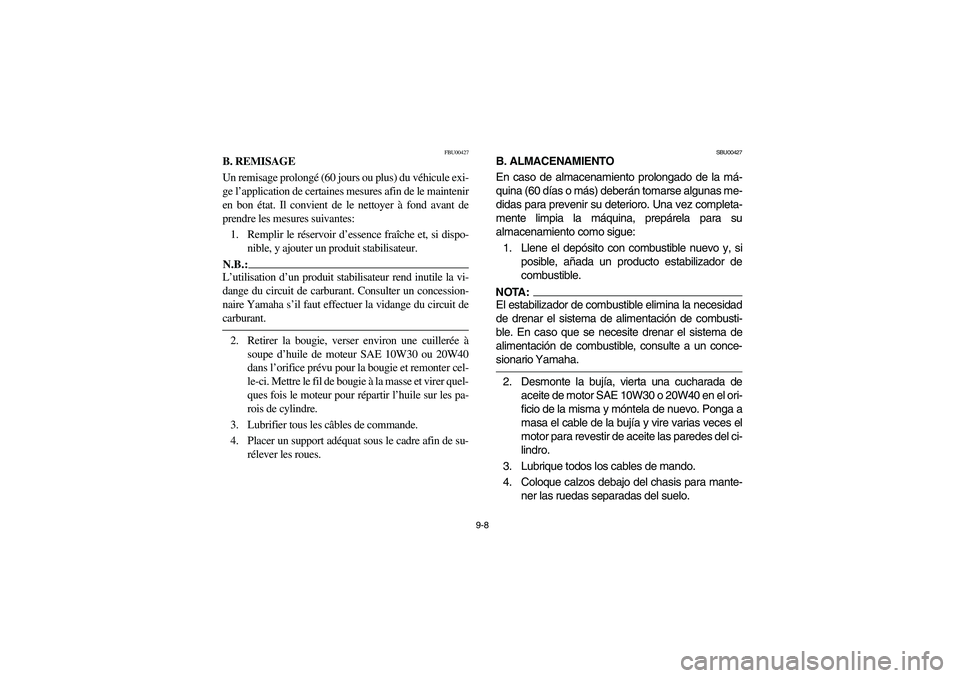

B. REMISAGE
Un remisage prolongé (60 jours ou plus) du véhicule exi-
ge l’application de certaines mesures afin de le maintenir
en bon état. Il convient de le nettoyer à fond avant de
prendre les mesures suivantes:
1. Remplir le réservoir d’essence fraîche et, si dispo-
nible, y ajouter un produit stabilisateur.N.B.:_ L’utilisation d’un produit stabilisateur rend inutile la vi-
dange du circuit de carburant. Consulter un concession-
naire Yamaha s’il faut effectuer la vidange du circuit de
carburant. _2. Retirer la bougie, verser environ une cuillerée à
soupe d’huile de moteur SAE 10W30 ou 20W40
dans l’orifice prévu pour la bougie et remonter cel-
le-ci. Mettre le fil de bougie à la masse et virer quel-
ques fois le moteur pour répartir l’huile sur les pa-
rois de cylindre.
3. Lubrifier tous les câbles de commande.
4. Placer un support adéquat sous le cadre afin de su-
rélever les roues.
SBU00427
B. ALMACENAMIENTO
En caso de almacenamiento prolongado de la má-
quina (60 días o más) deberán tomarse algunas me-
didas para prevenir su deterioro. Una vez completa-
mente limpia la máquina, prepárela para su
almacenamiento como sigue:
1. Llene el depósito con combustible nuevo y, si
posible, añada un producto estabilizador de
combustible.NOTA:_ El estabilizador de combustible elimina la necesidad
de drenar el sistema de alimentación de combusti-
ble. En caso que se necesite drenar el sistema de
alimentación de combustible, consulte a un conce-
sionario Yamaha. _2. Desmonte la bujía, vierta una cucharada de
aceite de motor SAE 10W30 o 20W40 en el ori-
ficio de la misma y móntela de nuevo. Ponga a
masa el cable de la bujía y vire varias veces el
motor para revestir de aceite las paredes del ci-
lindro.
3. Lubrique todos los cables de mando.
4. Coloque calzos debajo del chasis para mante-
ner las ruedas separadas del suelo.
U5TE60.book Page 8 Monday, June 10, 2002 8:47 AM

9-9

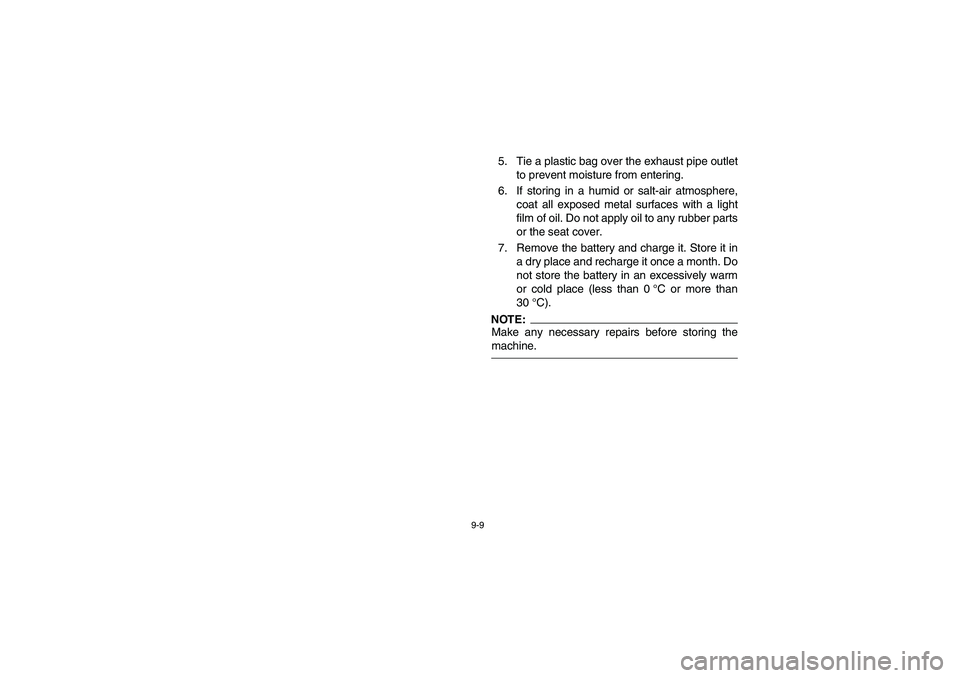

5. Tie a plastic bag over the exhaust pipe outlet
to prevent moisture from entering.
6. If storing in a humid or salt-air atmosphere,
coat all exposed metal surfaces with a light
film of oil. Do not apply oil to any rubber parts
or the seat cover.
7. Remove the battery and charge it. Store it in
a dry place and recharge it once a month. Do
not store the battery in an excessively warm
or cold place (less than 0°C or more than
30°C).NOTE:Make any necessary repairs before storing the
machine.
U5TE60.book Page 9 Monday, June 10, 2002 8:47 AM

9-10

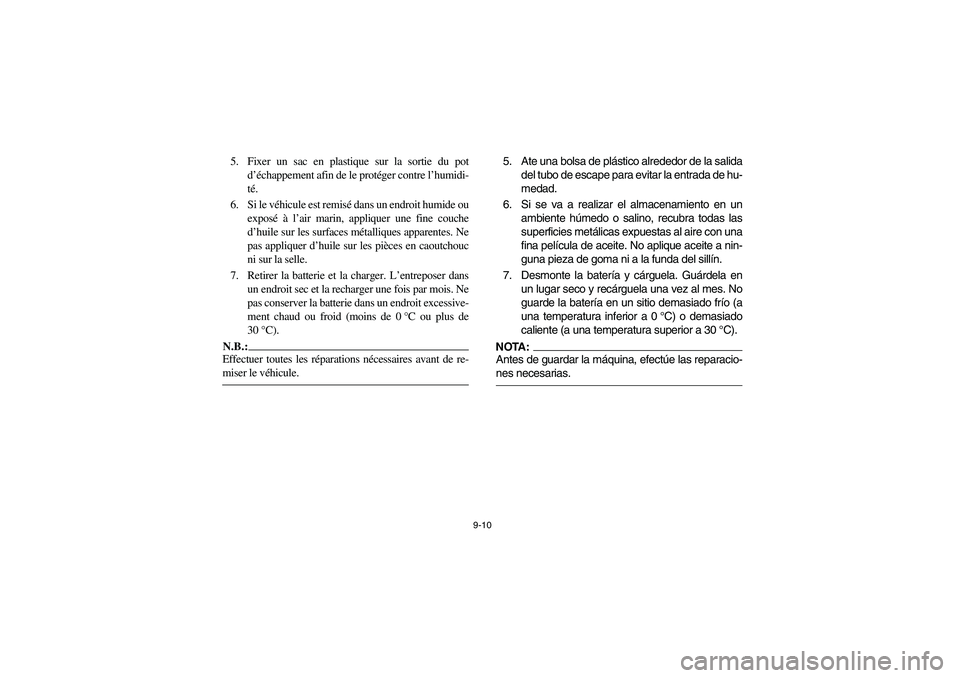

5. Fixer un sac en plastique sur la sortie du pot
d’échappement afin de le protéger contre l’humidi-
té.
6. Si le véhicule est remisé dans un endroit humide ou
exposé à l’air marin, appliquer une fine couche
d’huile sur les surfaces métalliques apparentes. Ne
pas appliquer d’huile sur les pièces en caoutchouc
ni sur la selle.
7. Retirer la batterie et la charger. L’entreposer dans
un endroit sec et la recharger une fois par mois. Ne
pas conserver la batterie dans un endroit excessive-
ment chaud ou froid (moins de 0°C ou plus de
30°C).N.B.:_ Effectuer toutes les réparations nécessaires avant de re-
miser le véhicule. _
5. Ate una bolsa de plástico alrededor de la salida
del tubo de escape para evitar la entrada de hu-
medad.
6. Si se va a realizar el almacenamiento en un
ambiente húmedo o salino, recubra todas las
superficies metálicas expuestas al aire con una
fina película de aceite. No aplique aceite a nin-
guna pieza de goma ni a la funda del sillín.
7. Desmonte la batería y cárguela. Guárdela en
un lugar seco y recárguela una vez al mes. No
guarde la batería en un sitio demasiado frío (a
una temperatura inferior a 0°C) o demasiado
caliente (a una temperatura superior a 30°C).NOTA:_ Antes de guardar la máquina, efectúe las reparacio-
nes necesarias. _
U5TE60.book Page 10 Monday, June 10, 2002 8:47 AM

10-1
EBU00428

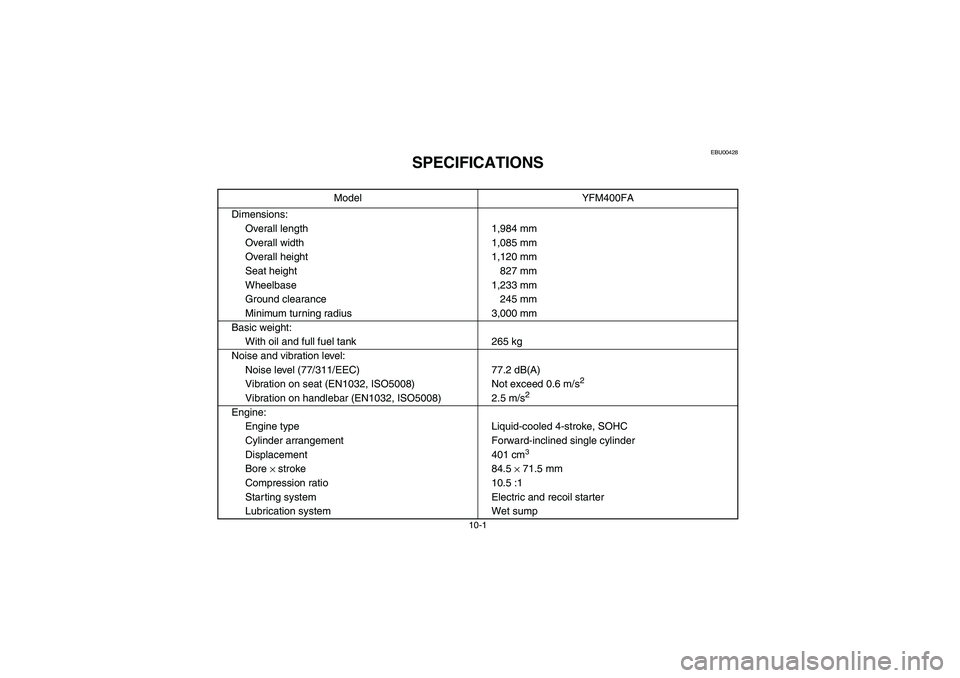

SPECIFICATIONS
Model YFM400FA
Dimensions:
Overall length 1,984 mm
Overall width 1,085 mm
Overall height 1,120 mm
Seat height 827 mm
Wheelbase 1,233 mm
Ground clearance 245 mm
Minimum turning radius 3,000 mm
Basic weight:
With oil and full fuel tank 265 kg
Noise and vibration level:
Noise level (77/311/EEC) 77.2 dB(A)
Vibration on seat (EN1032, ISO5008) Not exceed 0.6 m/s
2
Vibration on handlebar (EN1032, ISO5008) 2.5 m/s
2
Engine:
Engine type Liquid-cooled 4-stroke, SOHC
Cylinder arrangement Forward-inclined single cylinder
Displacement 401 cm
3
Bore
× stroke 84.5
× 71.5 mm
Compression ratio 10.5 :1
Starting system Electric and recoil starter
Lubrication system Wet sump
U5TE60.book Page 1 Monday, June 10, 2002 8:47 AM

10-2
10

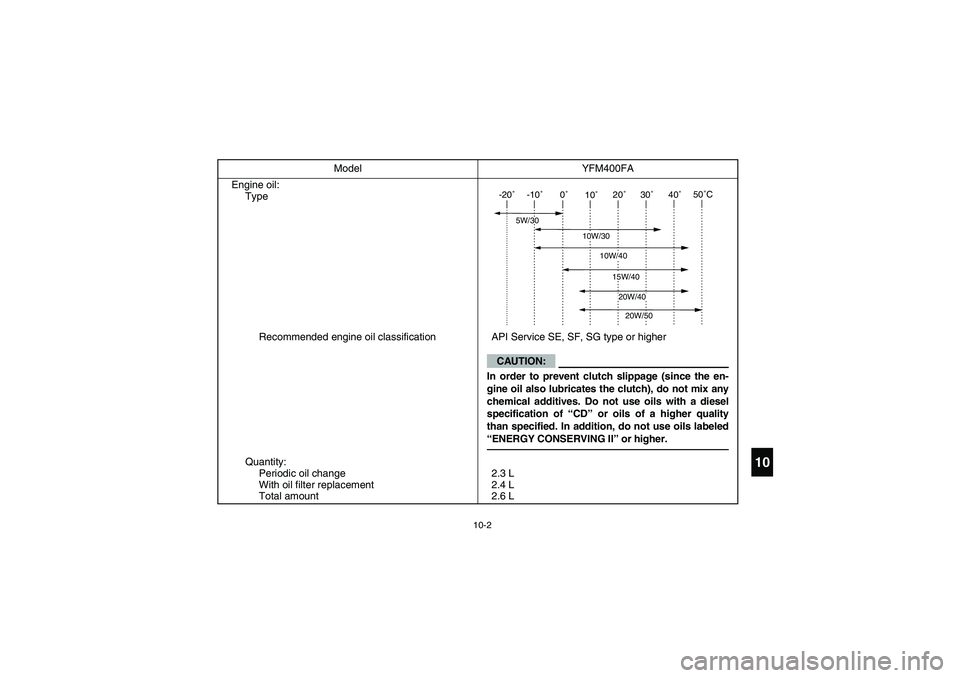

Engine oil:
Type
Recommended engine oil classification API Service SE, SF, SG type or higher
Quantity:
Periodic oil change
With oil filter replacement
Total amount2.3 L
2.4 L
2.6 L Model YFM400FA
-20˚-10˚0˚
10˚20˚30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
CAUTION:
In order to prevent clutch slippage (since the en-
gine oil also lubricates the clutch), do not mix any
chemical additives. Do not use oils with a diesel
specification of “CD” or oils of a higher quality
than specified. In addition, do not use oils labeled
“ENERGY CONSERVING II” or higher.
U5TE60.book Page 2 Monday, June 10, 2002 8:47 AM

10-3

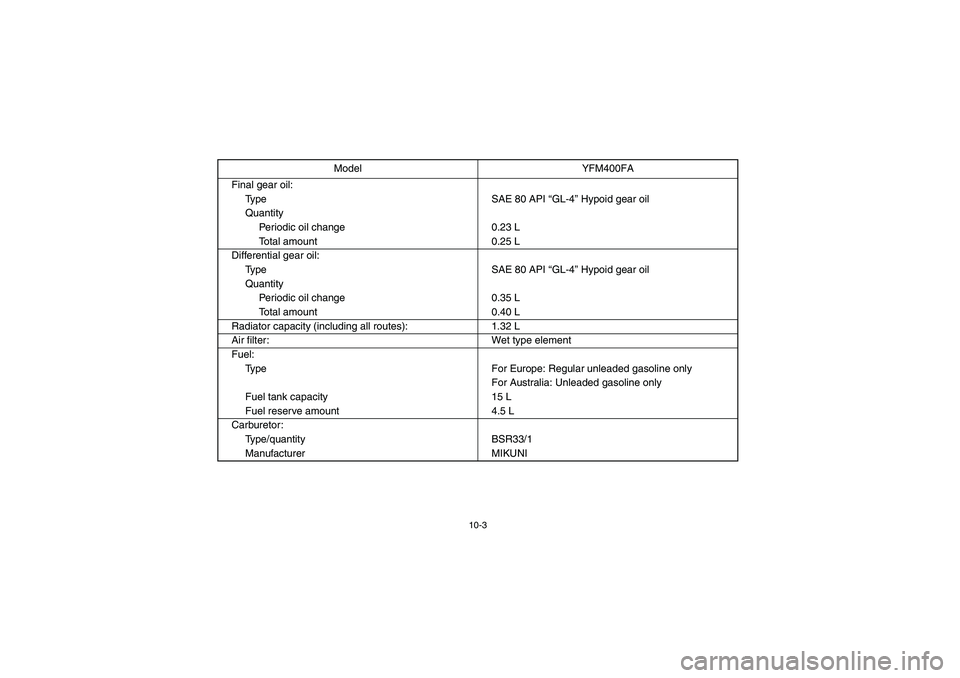

Final gear oil:
Type SAE 80 API “GL-4” Hypoid gear oil
Quantity
Periodic oil change 0.23 L
Total amount 0.25 L
Differential gear oil:
Type SAE 80 API “GL-4” Hypoid gear oil
Quantity
Periodic oil change 0.35 L
Total amount 0.40 L
Radiator capacity (including all routes): 1.32 L
Air filter: Wet type element
Fuel:
Type For Europe: Regular unleaded gasoline only
For Australia: Unleaded gasoline only
Fuel tank capacity 15 L
Fuel reserve amount 4.5 L
Carburetor:
Type/quantity BSR33/1
Manufacturer MIKUNIModel YFM400FA
U5TE60.book Page 3 Monday, June 10, 2002 8:47 AM

10-4

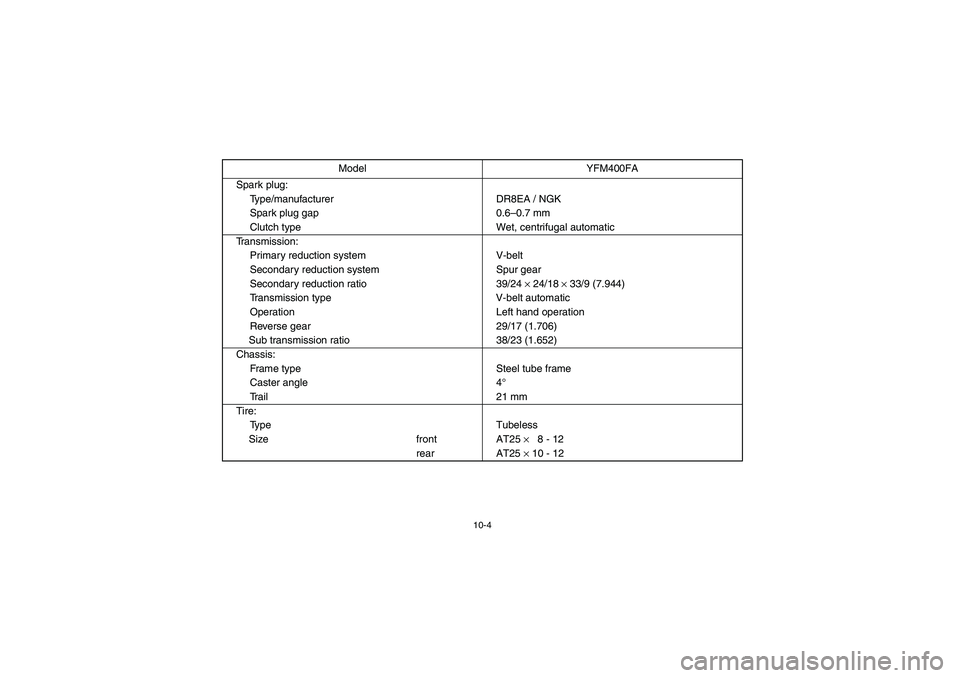

Spark plug:
Type/manufacturer DR8EA / NGK
Spark plug gap 0.6–0.7 mm
Clutch type Wet, centrifugal automatic
Transmission:
Primary reduction system V-belt
Secondary reduction system Spur gear
Secondary reduction ratio 39/24
× 24/18
× 33/9 (7.944)
Transmission type V-belt automatic
Operation Left hand operation
Reverse gear 29/17 (1.706)
Sub transmission ratio 38/23 (1.652)
Chassis:
Frame type Steel tube frame
Caster angle 4°
Trail 21 mm
Tire:
Type Tubeless
Size front AT25
×8 - 12
rear AT25
× 10 - 12 Model YFM400FA
U5TE60.book Page 4 Monday, June 10, 2002 8:47 AM

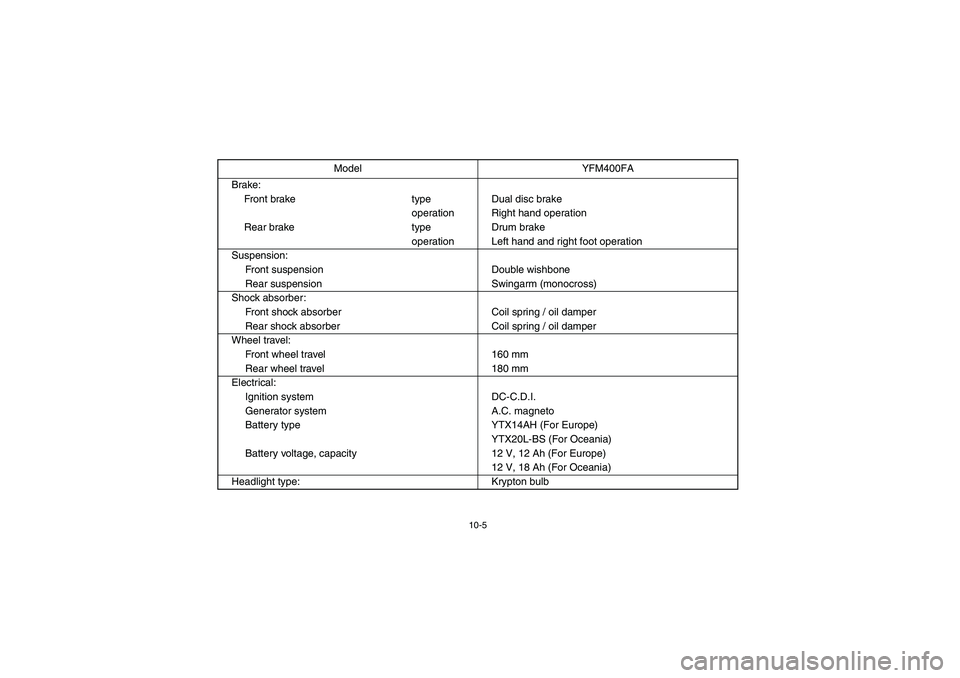

10-5
Brake:
Front brake type Dual disc brake
operation Right hand operation
Rear brake type Drum brake
operation Left hand and right foot operation
Suspension:
Front suspension Double wishbone
Rear suspension Swingarm (monocross)
Shock absorber:
Front shock absorber Coil spring / oil damper
Rear shock absorber Coil spring / oil damper
Wheel travel:
Front wheel travel 160 mm
Rear wheel travel 180 mm
Electrical:
Ignition system DC-C.D.I.
Generator system A.C. magneto
Battery type YTX14AH (For Europe)
YTX20L-BS (For Oceania)
Battery voltage, capacity 12 V, 12 Ah (For Europe)
12 V, 18 Ah (For Oceania)
Headlight type: Krypton bulbModel YFM400FA
U5TE60.book Page 5 Monday, June 10, 2002 8:47 AM

10-6
Bulb voltage, wattage
× quantity:
Headlight 12 V, 30/30 W
× 2
Tail/brake light 12 V, 5/21 W
× 1
Meter lighting 14 V, 3 W
× 1
Neutral indicator light 12 V, 1.7 W
× 1
Reverse indicator light 12 V, 1.7 W
× 1
Coolant temperature warning light 12 V, 1.7 W
× 1
Four-wheel drive indicator light 12 V, 1.7 W
× 1
Fuse:
Main fuse 30 A
Headlight fuse 15 A
Ignition fuse 10 A
Auxiliary DC jack fuse 10 A
Four-wheel-drive fuse 3 A
Signaling system fuse 10 AModel YFM400FA
U5TE60.book Page 6 Monday, June 10, 2002 8:47 AM

10-7
FBU00428

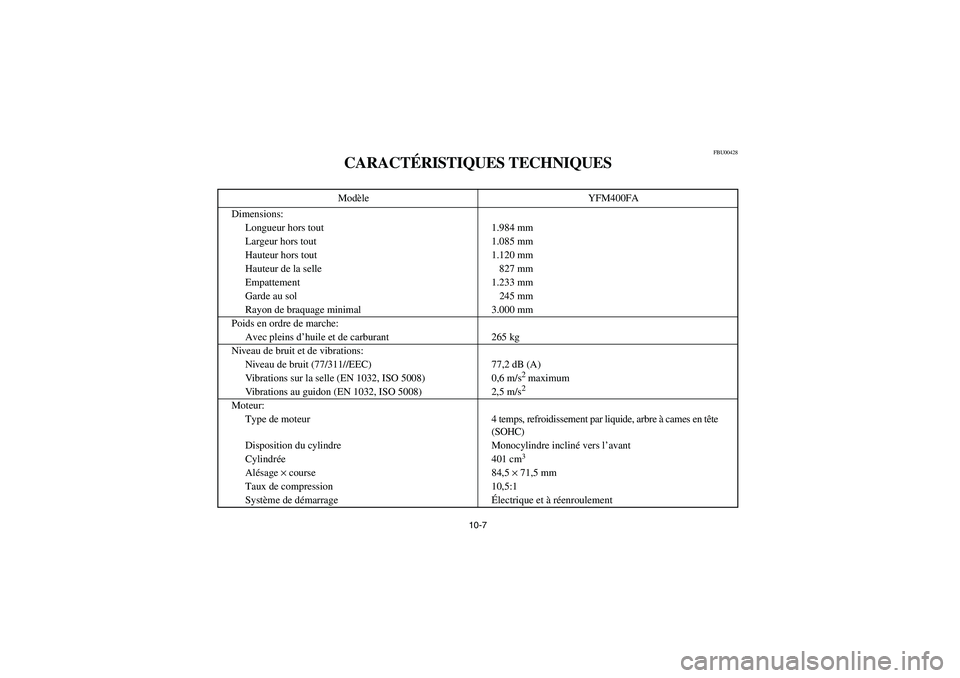

CARACTÉRISTIQUES TECHNIQUESModèle YFM400FA
Dimensions:
Longueur hors tout 1.984 mm
Largeur hors tout 1.085 mm
Hauteur hors tout 1.120 mm
Hauteur de la selle 827 mm
Empattement 1.233 mm
Garde au sol 245 mm
Rayon de braquage minimal 3.000 mm
Poids en ordre de marche:
Avec pleins d’huile et de carburant 265 kg
Niveau de bruit et de vibrations:
Niveau de bruit (77/311//EEC) 77,2 dB (A)
Vibrations sur la selle (EN 1032, ISO 5008) 0,6 m/s
2 maximum
Vibrations au guidon (EN 1032, ISO 5008) 2,5 m/s2
Moteur:
Type de moteur 4 temps, refroidissement par liquide, arbre à cames en tête
(SOHC)
Disposition du cylindre Monocylindre incliné vers l’avant
Cylindrée 401 cm
3
Alésage ×
course 84,5 ×
71,5 mm
Taux de compression 10,5:1
Système de démarrageÉlectrique et à réenroulement
U5TE60.book Page 7 Monday, June 10, 2002 8:47 AM
