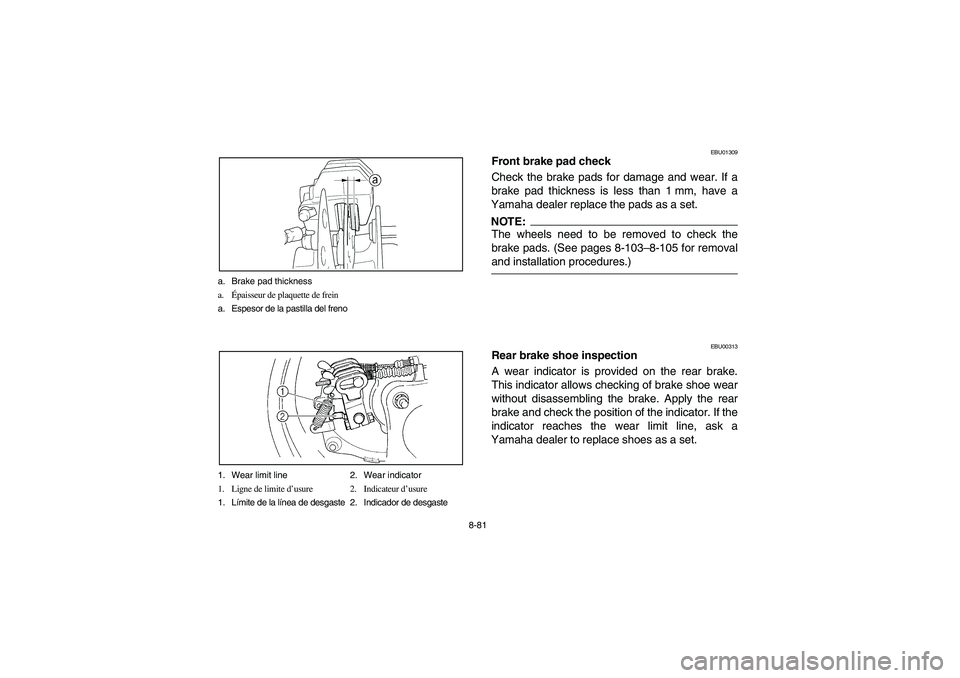

8-81 a. Brake pad thickness
a.Épaisseur de plaquette de frein
a. Espesor de la pastilla del freno
1. Wear limit line 2. Wear indicator
1. Ligne de limite d’usure 2. Indicateur d’usure
1. Límite de la línea de desgaste 2. Indicador de desgaste
EBU01309
Front brake pad check
Check the brake pads for damage and wear. If a
brake pad thickness is less than 1 mm, have a
Yamaha dealer replace the pads as a set.NOTE:_ The wheels need to be removed to check the
brake pads. (See pages 8-103–8-105 for removal
and installation procedures.) _
EBU00313
Rear brake shoe inspection
A wear indicator is provided on the rear brake.
This indicator allows checking of brake shoe wear
without disassembling the brake. Apply the rear
brake and check the position of the indicator. If the
indicator reaches the wear limit line, ask a
Yamaha dealer to replace shoes as a set.
U5VH60.book Page 81 Wednesday, August 7, 2002 12:00 PM

8-82
FBU01309

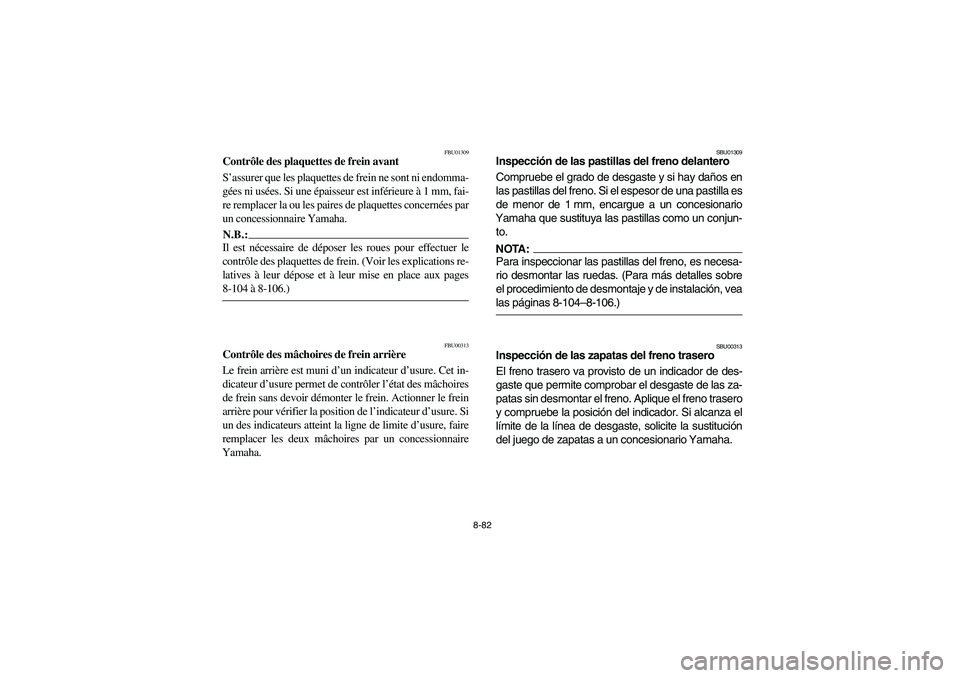

Contrôle des plaquettes de frein avant
S’assurer que les plaquettes de frein ne sont ni endomma-
gées ni usées. Si une épaisseur est inférieure à 1 mm, fai-
re remplacer la ou les paires de plaquettes concernées par
un concessionnaire Yamaha.N.B.:_ Il est nécessaire de déposer les roues pour effectuer le
contrôle des plaquettes de frein. (Voir les explications re-
latives à leur dépose et à leur mise en place aux pages
8-104 à 8-106.) _
FBU00313
Contrôle des mâchoires de frein arrière
Le frein arrière est muni d’un indicateur d’usure. Cet in-
dicateur d’usure permet de contrôler l’état des mâchoires
de frein sans devoir démonter le frein. Actionner le frein
arrière pour vérifier la position de l’indicateur d’usure. Si
un des indicateurs atteint la ligne de limite d’usure, faire
remplacer les deux mâchoires par un concessionnaire
Yamaha.
SBU01309
Inspección de las pastillas del freno delantero
Compruebe el grado de desgaste y si hay daños en
las pastillas del freno. Si el espesor de una pastilla es
de menor de 1 mm, encargue a un concesionario
Yamaha que sustituya las pastillas como un conjun-
to.NOTA:_ Para inspeccionar las pastillas del freno, es necesa-
rio desmontar las ruedas. (Para más detalles sobre
el procedimiento de desmontaje y de instalación, vea
las páginas 8-104–8-106.) _
SBU00313
Inspección de las zapatas del freno trasero
El freno trasero va provisto de un indicador de des-
gaste que permite comprobar el desgaste de las za-
patas sin desmontar el freno. Aplique el freno trasero
y compruebe la posición del indicador. Si alcanza el
límite de la línea de desgaste, solicite la sustitución
del juego de zapatas a un concesionario Yamaha.
U5VH60.book Page 82 Wednesday, August 7, 2002 12:00 PM

8-90
FBU01188

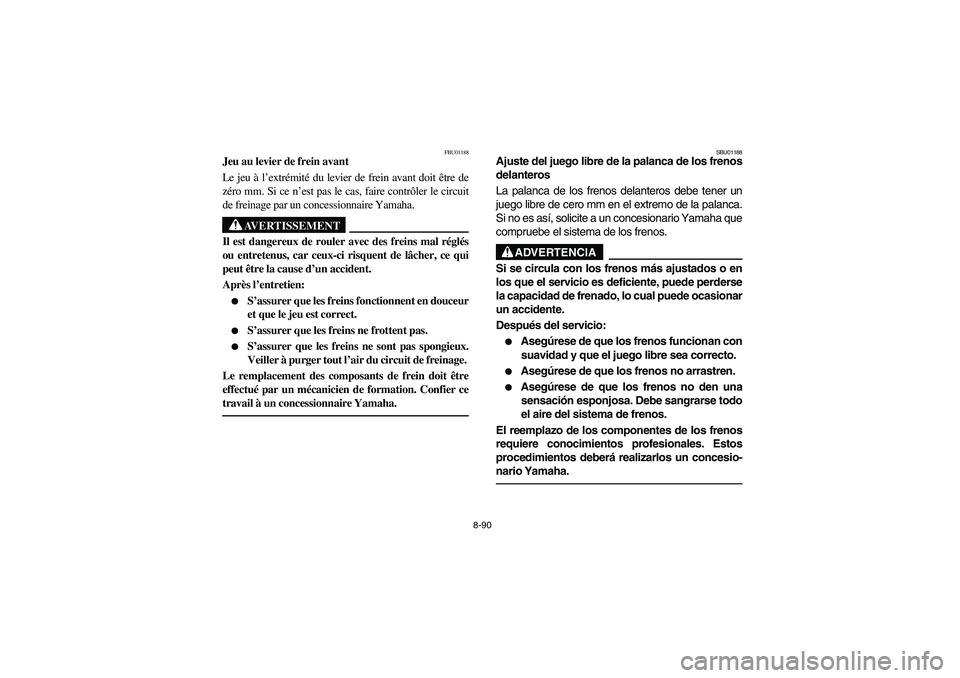

Jeu au levier de frein avant
Le jeu à l’extrémité du levier de frein avant doit être de
zéro mm. Si ce n’est pas le cas, faire contrôler le circuit
de freinage par un concessionnaire Yamaha.
AVERTISSEMENT
_ Il est dangereux de rouler avec des freins mal réglés
ou entretenus, car ceux-ci risquent de lâcher, ce qui
peut être la cause d’un accident.
Après l’entretien:

S’assurer que les freins fonctionnent en douceur
et que le jeu est correct.


S’assurer que les freins ne frottent pas.


S’assurer que les freins ne sont pas spongieux.
Veiller à purger tout l’air du circuit de freinage.
Le remplacement des composants de frein doit être
effectué par un mécanicien de formation. Confier ce
travail à un concessionnaire Yamaha.
_
SBU01188
Ajuste del juego libre de la palanca de los frenos
delanteros
La palanca de los frenos delanteros debe tener un
juego libre de cero mm en el extremo de la palanca.
Si no es así, solicite a un concesionario Yamaha que
compruebe el sistema de los frenos.
ADVERTENCIA
_ Si se circula con los frenos más ajustados o en
los que el servicio es deficiente, puede perderse
la capacidad de frenado, lo cual puede ocasionar
un accidente.
Después del servicio:

Asegúrese de que los frenos funcionan con
suavidad y que el juego libre sea correcto.


Asegúrese de que los frenos no arrastren.


Asegúrese de que los frenos no den una
sensación esponjosa. Debe sangrarse todo
el aire del sistema de frenos.
El reemplazo de los componentes de los frenos
requiere conocimientos profesionales. Estos
procedimientos deberá realizarlos un concesio-
nario Yamaha.
_
U5VH60.book Page 90 Wednesday, August 7, 2002 12:00 PM

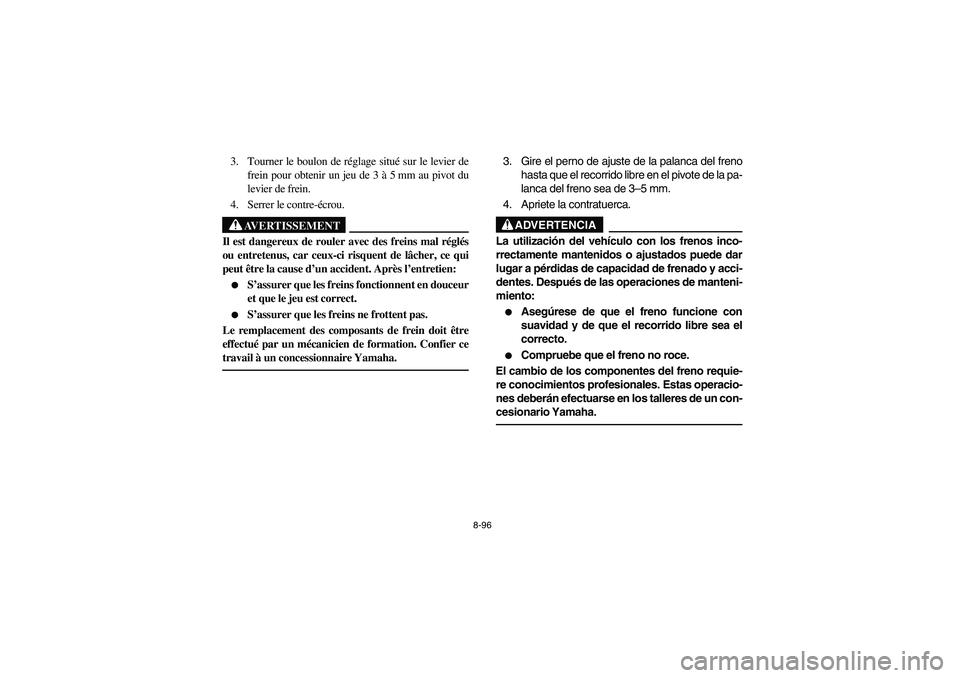

8-96
3. Tourner le boulon de réglage situé sur le levier de
frein pour obtenir un jeu de 3 à 5 mm au pivot du
levier de frein.
4. Serrer le contre-écrou.
AVERTISSEMENT
_ Il est dangereux de rouler avec des freins mal réglés
ou entretenus, car ceux-ci risquent de lâcher, ce qui
peut être la cause d’un accident. Après l’entretien:

S’assurer que les freins fonctionnent en douceur
et que le jeu est correct.


S’assurer que les freins ne frottent pas.
Le remplacement des composants de frein doit être
effectué par un mécanicien de formation. Confier ce
travail à un concessionnaire Yamaha.
_
3. Gire el perno de ajuste de la palanca del freno
hasta que el recorrido libre en el pivote de la pa-
lanca del freno sea de 3–5 mm.
4. Apriete la contratuerca.
ADVERTENCIA
_ La utilización del vehículo con los frenos inco-
rrectamente mantenidos o ajustados puede dar
lugar a pérdidas de capacidad de frenado y acci-
dentes. Después de las operaciones de manteni-
miento:

Asegúrese de que el freno funcione con
suavidad y de que el recorrido libre sea el
correcto.


Compruebe que el freno no roce.
El cambio de los componentes del freno requie-
re conocimientos profesionales. Estas operacio-
nes deberán efectuarse en los talleres de un con-
cesionario Yamaha.
_
U5VH60.book Page 96 Wednesday, August 7, 2002 12:00 PM

8-110

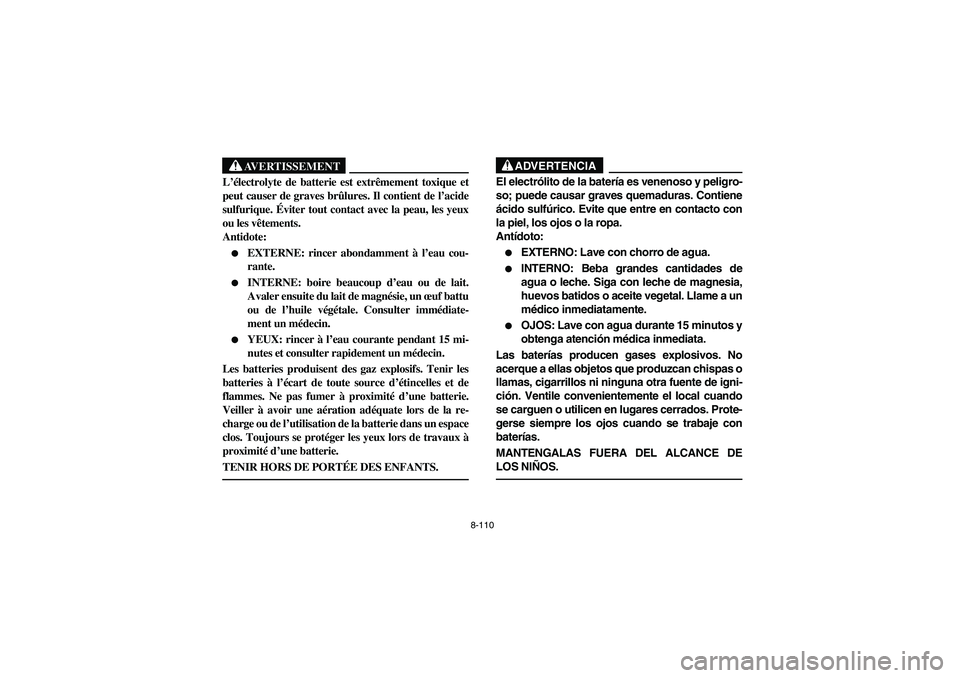

AVERTISSEMENT
_ L’électrolyte de batterie est extrêmement toxique et
peut causer de graves brûlures. Il contient de l’acide
sulfurique. Éviter tout contact avec la peau, les yeux
ou les vêtements.
Antidote:

EXTERNE: rincer abondamment à l’eau cou-
rante.


INTERNE: boire beaucoup d’eau ou de lait.
Avaler ensuite du lait de magnésie, un œuf battu
ou de l’huile végétale. Consulter immédiate-
ment un médecin.


YEUX: rincer à l’eau courante pendant 15 mi-
nutes et consulter rapidement un médecin.
Les batteries produisent des gaz explosifs. Tenir les
batteries à l’écart de toute source d’étincelles et de
flammes. Ne pas fumer à proximité d’une batterie.
Veiller à avoir une aération adéquate lors de la re-
charge ou de l’utilisation de la batterie dans un espace
clos. Toujours se protéger les yeux lors de travaux à
proximité d’une batterie.
TENIR HORS DE PORTÉE DES ENFANTS.
_
ADVERTENCIA
_ El electrólito de la batería es venenoso y peligro-
so; puede causar graves quemaduras. Contiene
ácido sulfúrico. Evite que entre en contacto con
la piel, los ojos o la ropa.
Antídoto:

EXTERNO: Lave con chorro de agua.


INTERNO: Beba grandes cantidades de
agua o leche. Siga con leche de magnesia,
huevos batidos o aceite vegetal. Llame a un
médico inmediatamente.


OJOS: Lave con agua durante 15 minutos y
obtenga atención médica inmediata.
Las baterías producen gases explosivos. No
acerque a ellas objetos que produzcan chispas o
llamas, cigarrillos ni ninguna otra fuente de igni-
ción. Ventile convenientemente el local cuando
se carguen o utilicen en lugares cerrados. Prote-
gerse siempre los ojos cuando se trabaje con
baterías.
MANTENGALAS FUERA DEL ALCANCE DE
LOS NIÑOS.
_
U5VH60.book Page 110 Wednesday, August 7, 2002 12:00 PM

8-112
FBU00385
Entretien de la batterie
1. Si la machine doit rester inutilisée pendant un mois
ou plus, enlever la batterie et la conserver dans un
endroit frais et sombre. Recharger la batterie à fond
avant de la remonter.ATTENTION:_ Un chargeur spécial (tension/courant constants ou
tension constante) est nécessaire pour recharger une
batterie de type scellé. L’utilisation d’un chargeur de
type conventionnel peut raccourcir la durée de servi-
ce de la batterie. _2. En remontant la batterie dans le véhicule, toujours
veiller à ce que les connexions soient effectuées
correctement.
SBU00385
Mantenimiento de la batería
1. Cuando no vaya a utilizar la máquina durante
un mes o más, desmonte la batería y guárdela
en un sitio oscuro y fresco. Recárgue la batería
completamente antes de montarla de nuevo.AT E N C I O N :_ Se necesita un cargador de batería especial (ten-
sión/corriente constante o tensión constante)
para recargar esta batería. El uso de un cargador
convencional podría acortar la vida útil de la ba-
tería. _2. Cuando monte de nuevo la batería en la má-
quina, asegúrese siempre de efectuar correcta-
mente las conexiones.
U5VH60.book Page 112 Wednesday, August 7, 2002 12:00 PM

8-116
AVERTISSEMENT

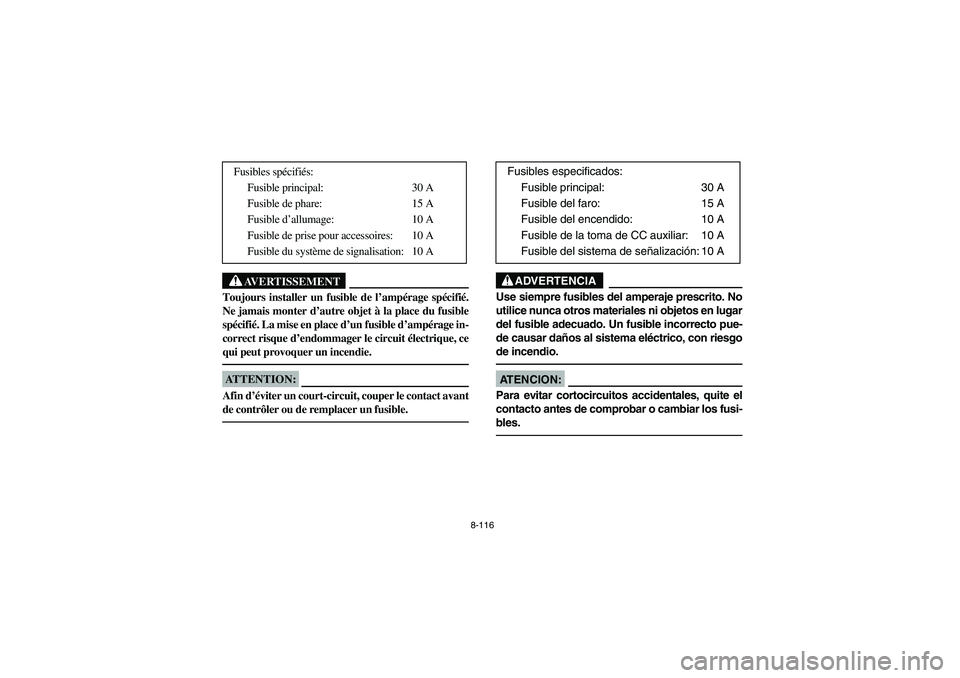

_ Toujours installer un fusible de l’ampérage spécifié.
Ne jamais monter d’autre objet à la place du fusible
spécifié. La mise en place d’un fusible d’ampérage in-
correct risque d’endommager le circuit électrique, ce
qui peut provoquer un incendie. _ATTENTION:_ Afin d’éviter un court-circuit, couper le contact avant
de contrôler ou de remplacer un fusible. _
Fusibles spécifiés:
Fusible principal: 30 A
Fusible de phare: 15 A
Fusible d’allumage: 10 A
Fusible de prise pour accessoires: 10 A
Fusible du système de signalisation: 10 A
ADVERTENCIA
_ Use siempre fusibles del amperaje prescrito. No
utilice nunca otros materiales ni objetos en lugar
del fusible adecuado. Un fusible incorrecto pue-
de causar daños al sistema eléctrico, con riesgo
de incendio. _AT E N C I O N :_ Para evitar cortocircuitos accidentales, quite el
contacto antes de comprobar o cambiar los fusi-
bles. _
Fusibles especificados:
Fusible principal: 30 A
Fusible del faro: 15 A
Fusible del encendido: 10 A
Fusible de la toma de CC auxiliar: 10 A
Fusible del sistema de señalización: 10 A
U5VH60.book Page 116 Wednesday, August 7, 2002 12:00 PM

8-120

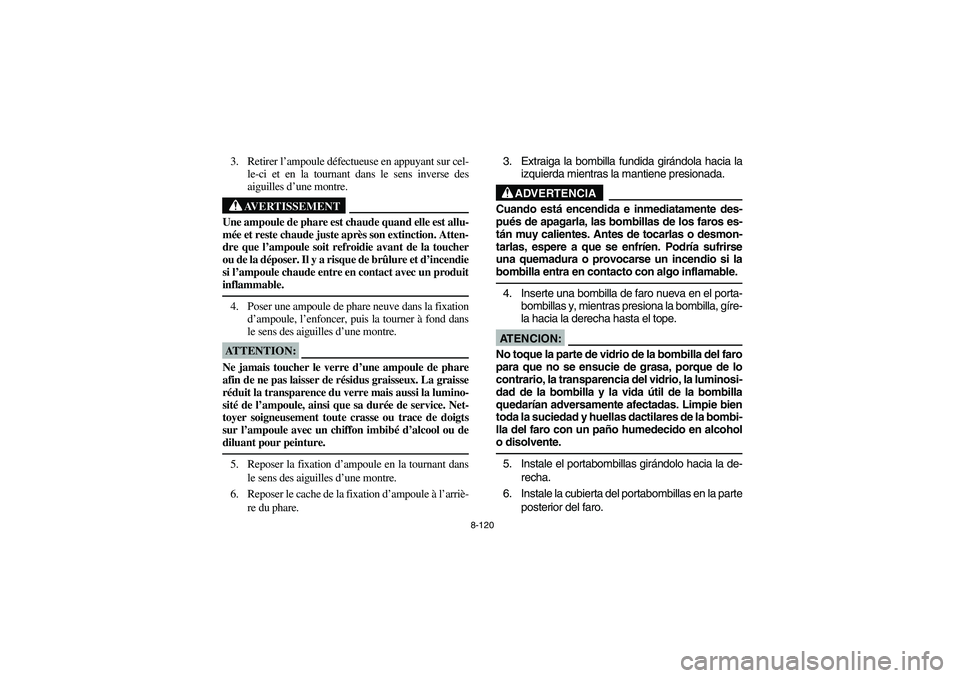

3. Retirer l’ampoule défectueuse en appuyant sur cel-
le-ci et en la tournant dans le sens inverse des
aiguilles d’une montre.
AVERTISSEMENT
_ Une ampoule de phare est chaude quand elle est allu-
mée et reste chaude juste après son extinction. Atten-
dre que l’ampoule soit refroidie avant de la toucher
ou de la déposer. Il y a risque de brûlure et d’incendie
si l’ampoule chaude entre en contact avec un produit
inflammable. _4. Poser une ampoule de phare neuve dans la fixation
d’ampoule, l’enfoncer, puis la tourner à fond dans
le sens des aiguilles d’une montre.ATTENTION:_ Ne jamais toucher le verre d’une ampoule de phare
afin de ne pas laisser de résidus graisseux. La graisse
réduit la transparence du verre mais aussi la lumino-
sité de l’ampoule, ainsi que sa durée de service. Net-
toyer soigneusement toute crasse ou trace de doigts
sur l’ampoule avec un chiffon imbibé d’alcool ou de
diluant pour peinture. _5. Reposer la fixation d’ampoule en la tournant dans
le sens des aiguilles d’une montre.
6. Reposer le cache de la fixation d’ampoule à l’arriè-
re du phare. 3. Extraiga la bombilla fundida girándola hacia la
izquierda mientras la mantiene presionada.
ADVERTENCIA
_ Cuando está encendida e inmediatamente des-
pués de apagarla, las bombillas de los faros es-
tán muy calientes. Antes de tocarlas o desmon-
tarlas, espere a que se enfríen. Podría sufrirse
una quemadura o provocarse un incendio si la
bombilla entra en contacto con algo inflamable. _4. Inserte una bombilla de faro nueva en el porta-
bombillas y, mientras presiona la bombilla, gíre-
la hacia la derecha hasta el tope.AT E N C I O N :_ No toque la parte de vidrio de la bombilla del faro
para que no se ensucie de grasa, porque de lo
contrario, la transparencia del vidrio, la luminosi-
dad de la bombilla y la vida útil de la bombilla
quedarían adversamente afectadas. Limpie bien
toda la suciedad y huellas dactilares de la bombi-
lla del faro con un paño humedecido en alcohol
o disolvente. _5. Instale el portabombillas girándolo hacia la de-
recha.
6. Instale la cubierta del portabombillas en la parte
posterior del faro.
U5VH60.book Page 120 Wednesday, August 7, 2002 12:00 PM

8-130

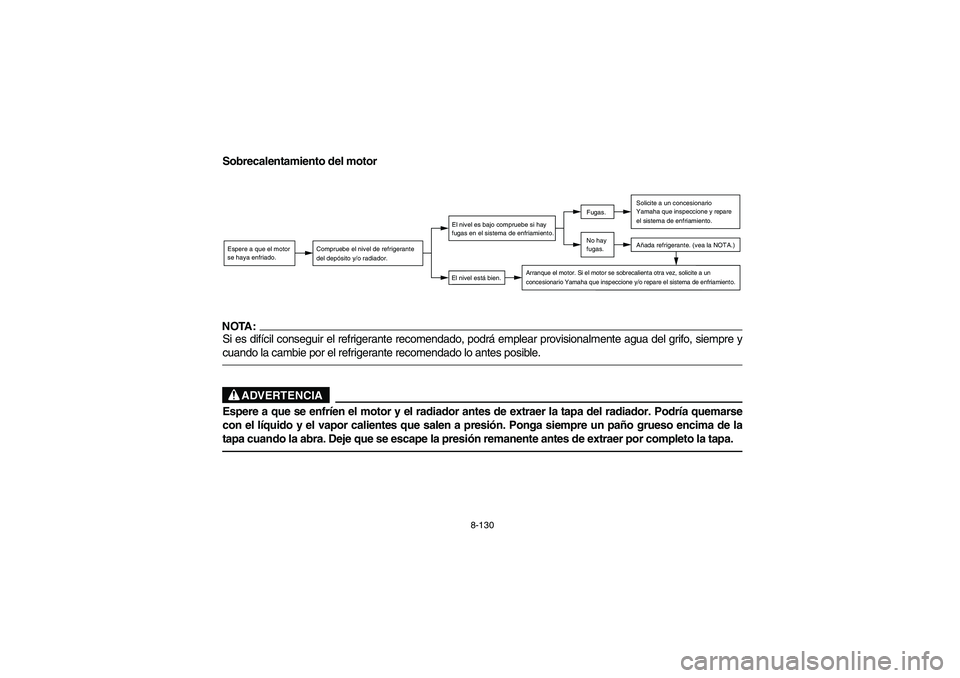

Sobrecalentamiento del motorNOTA:_ Si es difícil conseguir el refrigerante recomendado, podrá emplear provisionalmente agua del grifo, siempre y
cuando la cambie por el refrigerante recomendado lo antes posible. _
ADVERTENCIA
_ Espere a que se enfríen el motor y el radiador antes de extraer la tapa del radiador. Podría quemarse
con el líquido y el vapor calientes que salen a presión. Ponga siempre un paño grueso encima de la
tapa cuando la abra. Deje que se escape la presión remanente antes de extraer por completo la tapa. _Espere a que el motor
se haya enfriado.
Compruebe el nivel de refrigerante
del depósito y/o radiador.
El nivel está bien.El nivel es bajo compruebe si hay
fugas en el sistema de enfriamiento.
No hay
fugas.Fugas.
Solicite a un concesionario
Yamaha que inspeccione
y repare
el sistema de enfriamiento.Añada refrigerante. (vea la NOTA.)
Arranque el motor. Si el motor se sobrecalienta otra vez, solicite a un
concesionario Yamaha que inspeccione y/o repare el sistema de enfriamiento.
U5VH60.book Page 130 Wednesday, August 7, 2002 12:00 PM

9-6

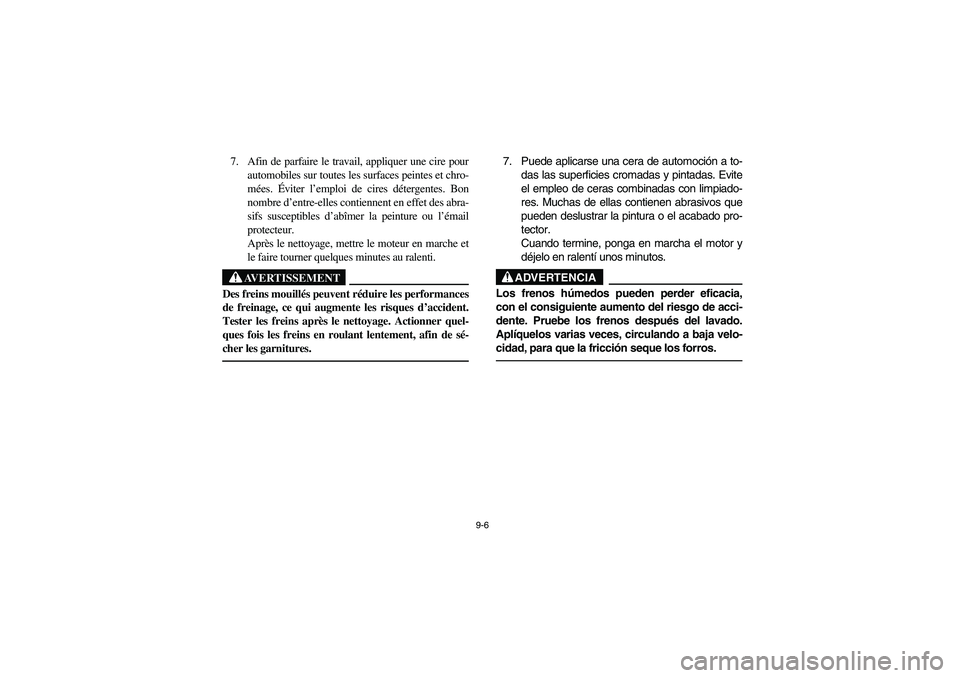

7. Afin de parfaire le travail, appliquer une cire pour
automobiles sur toutes les surfaces peintes et chro-
mées. Éviter l’emploi de cires détergentes. Bon
nombre d’entre-elles contiennent en effet des abra-
sifs susceptibles d’abîmer la peinture ou l’émail
protecteur.
Après le nettoyage, mettre le moteur en marche et
le faire tourner quelques minutes au ralenti.
AVERTISSEMENT
_ Des freins mouillés peuvent réduire les performances
de freinage, ce qui augmente les risques d’accident.
Tester les freins après le nettoyage. Actionner quel-
ques fois les freins en roulant lentement, afin de sé-
cher les garnitures. _
7. Puede aplicarse una cera de automoción a to-
das las superficies cromadas y pintadas. Evite
el empleo de ceras combinadas con limpiado-
res. Muchas de ellas contienen abrasivos que
pueden deslustrar la pintura o el acabado pro-
tector.
Cuando termine, ponga en marcha el motor y
déjelo en ralentí unos minutos.
ADVERTENCIA
_ Los frenos húmedos pueden perder eficacia,
con el consiguiente aumento del riesgo de acci-
dente. Pruebe los frenos después del lavado.
Aplíquelos varias veces, circulando a baja velo-
cidad, para que la fricción seque los forros. _
U5VH60.book Page 6 Wednesday, August 7, 2002 12:00 PM
