Page 111 of 192
8-10
8
25Sistema de refrige-
ración • Compruebe el nivel de líquido refrigerante y el
ATV por si hubiera fugas. Solucione estos proble-
mas si es necesario. √√√√√
• Cambie el refrigerante. Cada 2 años
26 *Piezas móviles y ca-
bles •Lubricar.
√√√√
27 *Maneta de acelera-
ción • Comprobar funcionamiento.
• Compruebe el juego libre de la maneta de acele-
ración y ajústelo si es necesario.
• Engrase el cable y la caja de la maneta. √√√√√
28 *Interruptores de fre-
no delantero y tra-
sero • Compruebe el funcionamiento y realice correc-
ciones si es necesario. √√√√√
29 *Luces e interrupto-
res • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Ajuste las luces del faro. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320UBB562S0.book Page 10 Wednesday, March 13, 2019 2:04 PM
Page 112 of 192
8-11
8
SBU28392NOTAAlgunas operaciones de mantenimiento deben realizarse con más frecuencia si se utiliza el vehículo en
lugares con mucha humedad, polvo, arena o barro, o si se conduce a pleno gas.
Mantenimiento del freno hidráulico
• Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
• Cada dos años cambie los componentes internos de la bomba de freno y de las pinzas, así como el
líquido de frenos.
• Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados. UBB562S0.book Page 11 Wednesday, March 13, 2019 2:04 PM
Page 113 of 192
8-12
8
SBU23091Desmontaje y montaje de los panelesLos paneles que se muestran deben desmontarse
para poder realizar algunas de las operaciones de
mantenimiento que se describen en este capítulo.
Consulte este apartado cada vez que necesite
desmontar y montar un panel.1. Panel A
2. Panel B
2
1
1. Panel C
2. Panel D
3. Panel E
1. Panel F
1
3
2
1
UBB562S0.book Page 12 Wednesday, March 13, 2019 2:04 PM
Page 114 of 192
8-13
8
SBU27605Panel A
Para desmontar o montar el panel A es necesario
extraer el tapón del depósito de gasolina.
ATENCIÓN: Asegúrese de que no penetre nin-
gún material extraño en el depósito de gasoli-
na.
[SCB01052]

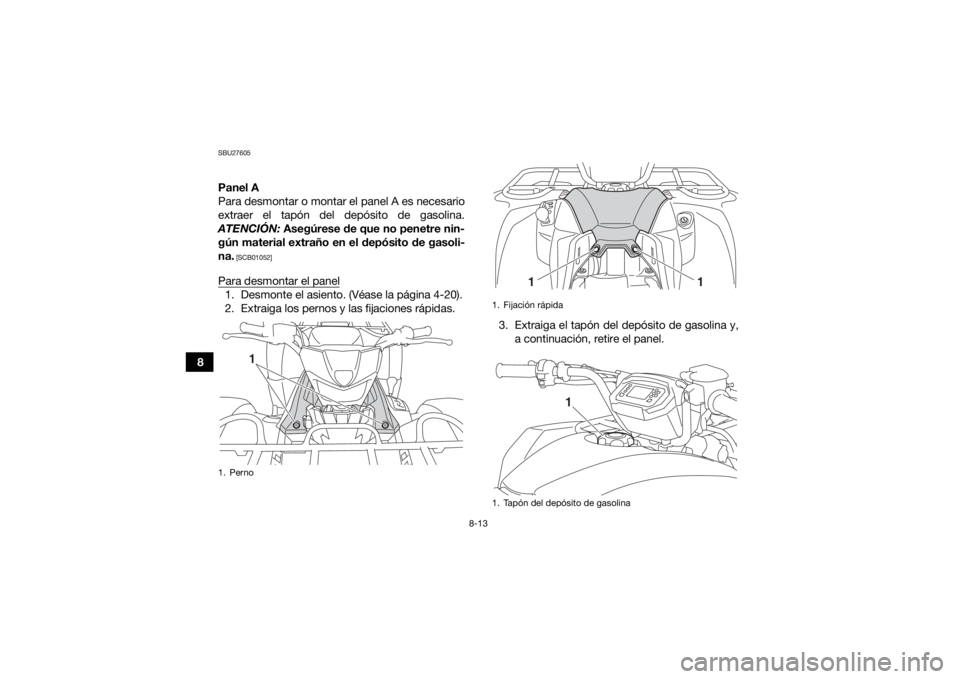

Para desmontar el panel1. Desmonte el asiento. (Véase la página 4-20).
2. Extraiga los pernos y las fijaciones rápidas.
3. Extraiga el tapón del depósito de gasolina y,a continuación, retire el panel.1. Perno
1
1. Fijación rápida
1. Tapón del depósito de gasolina
1
1
1
UBB562S0.book Page 13 Wednesday, March 13, 2019 2:04 PM
Page 115 of 192
8-14
8
4. Coloque el tapón del depósito de gasolina.
Para montar el panel
1. Extraiga el tapón del depósito de gasolina.
2. Sitúe el panel sobre el tubo de llenado del de- pósito de gasolina y, a continuación, coloque
el tapón del depósito.
3. Coloque los pernos y las fijaciones rápidas.

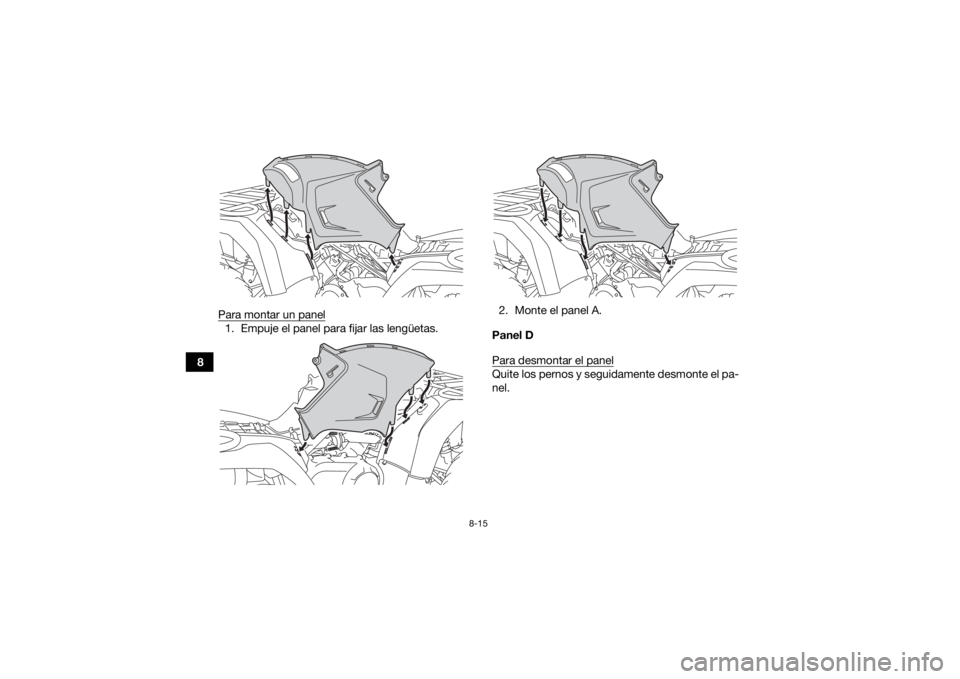

4. Monte el asiento. Paneles B y C
Para desmontar o montar el panel C, es necesario
situar la palanca de selección de marcha en una
posición distinta de la posición de estacionamien-
to. Pise el pedal de freno y sitúe la palanca de se-
lección de marcha en la posición de marcha atrás.
Para desmontar un panel
1. Desmonte el panel A.
2. Tire del panel hacia arriba para soltar las len-
güetas como se muestra.
UBB562S0.book Page 14 Wednesday, March 13, 2019 2:04 PM
Page 116 of 192
8-15
8Para montar un panel
1. Empuje el panel para fijar las lengüetas.
2. Monte el panel A.
Panel D
Para desmontar el panel
Quite los pernos y seguidamente desmonte el pa-
nel.
UBB562S0.book Page 15 Wednesday, March 13, 2019 2:04 PM
Page 117 of 192
8-16
8
Para montar el panel
Coloque el panel en su posición original y apriete
los pernos.
Panel E
Para desmontar el panelTire hacia fuera por los puntos indicados para sol-
tar los salientes y, a continuación, extraiga el pa-
nel. Para montar el panel
Introduzca el lado derecho del panel en su posi-
ción y, a continuación, presione los salientes para
acoplarlos.
1. Perno
2. Panel D
1
2
UBB562S0.book Page 16 Wednesday, March 13, 2019 2:04 PM
Page 118 of 192
8-17
8Panel F
Para desmontar el panel
1. Retire los paneles B y C.
2. Retire la cubierta.
Para modelos equipados con tapa del faro
montada en el manillar: Desmonte la cu-
bierta del faro central. (Véase la página
8-66).
Para modelos no equipados con tapa del
faro montada en el manillar: Desmonte la
cubierta del manillar.
3. Extraiga los pernos del portaequipajes supe-rior.1. Tapa del faro central
1
1. Cubierta del manillar
1
UBB562S0.book Page 17 Wednesday, March 13, 2019 2:04 PM
Page 119 of 192
8-18
8
4. Extraiga los pernos del portaequipajes de la
parte inferior del guardabarros y, a continua-
ción, quite el portaequipajes.
5. Extraiga las fijaciones rápidas.
1. Perno del portaequipajes (superior)
2. Panel F
1
1
1
2
1. Perno del portaequipajes (debajo de los guardabarros)
1. Perno del portaequipajes (debajo de los guardabarros)
1
1
UBB562S0.book Page 18 Wednesday, March 13, 2019 2:04 PM
Page 120 of 192
8-19

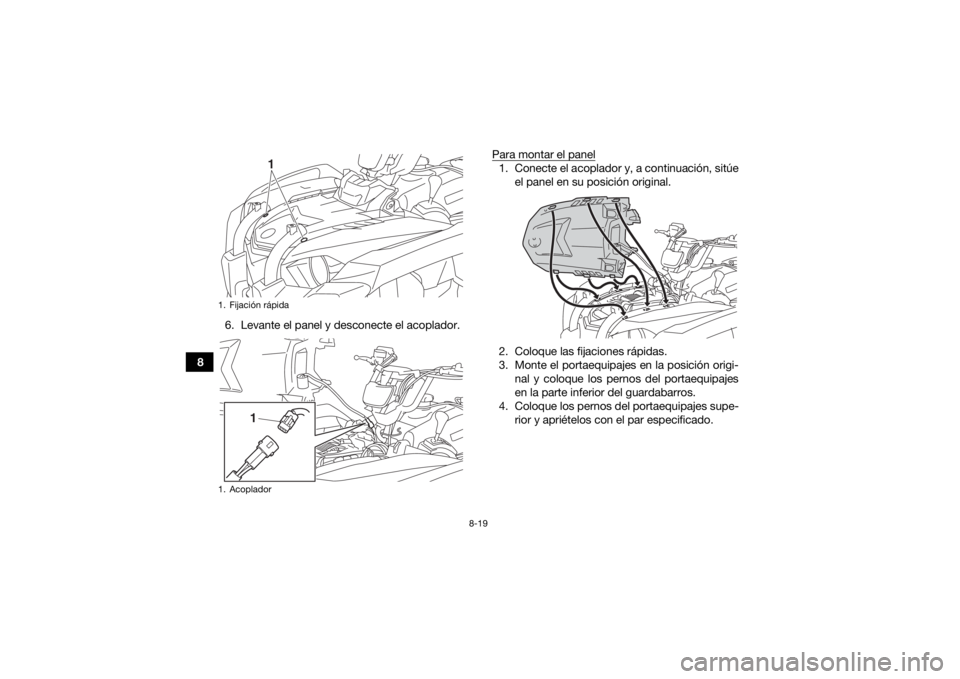

86. Levante el panel y desconecte el acoplador. Para montar el panel
1. Conecte el acoplador y, a continuación, sitúe
el panel en su posición original.
2. Coloque las fijaciones rápidas.
3. Monte el portaequipajes en la posición origi- nal y coloque los pernos del portaequipajes
en la parte inferior del guardabarros.
4. Coloque los pernos del portaequipajes supe- rior y apriételos con el par especificado.
1. Fijación rápida
1. Acoplador
1
1
UBB562S0.book Page 19 Wednesday, March 13, 2019 2:04 PM
