8-50
8
no se puede obtener el juego libre especi-
ficado de la maneta del freno; en tal caso,
proceda del modo siguiente.
[SCB01143]
NOTASi con el procedimiento descrito consigue obte-
ner el juego libre especificado de la maneta del
freno, omita los pasos 3-8. 3. Gire completamente el perno de ajuste en la
dirección (a) para aflojar el cable del freno.
4. Deslice la cubierta de goma hacia atrás. 5. Afloje la contratuerca del regulador del cable
del freno.
6. Para incrementar el juego libre de la maneta del freno, gire la tuerca de ajuste en la direc-
ción (a). Para reducir el juego libre de la ma-
neta de freno gire la tuerca de ajuste en la
dirección (b). ATENCIÓN: Verifique que la
distancia B mida 22 mm (0.87 in) como
máximo. Si la distancia B llega a 22 mm
(0.87 in), vuelva a ajustar el juego de la ma-
neta del freno en la maneta. Si la distancia
A sobrepasa 12.7 mm (0.50 in), haga revi-
sar el vehículo en un concesionario
Yamaha.
[SCB01153]
7. Apriete la contratuerca del regulador del ca- ble del freno.
8. Deslice la cubierta de goma a su posición ori- ginal.
9. Apriete la contratuerca de la maneta de freno.
1. Contratuerca del regulador del cable del freno
2. Tuerca de ajuste del juego libre de la maneta de freno
3. Cubierta de goma
4. Distancia B
(a)
(b)3
2
1
4
UBB562S0.book Page 50 Wednesday, March 13, 2019 2:04 PM

8-51
8Ajuste de la altura del pedal de freno
Mida la altura del pedal de freno y ajústela según
sea necesario.
1. Desmonte el reposapiés extrayendo las fija- ciones rápidas, los pernos y las tuercas. 2. Afloje la contratuerca.
1. Altura del pedal de freno
2. Pedal de freno
3. Soporte del reposapiésAltura del pedal de freno:
80.0 mm (3.15 in)1
2
3
1. Reposapiés
2. Fijación rápida
3. Perno y tuerca
4. Perno
42
3
312
UBB562S0.book Page 51 Wednesday, March 13, 2019 2:04 PM

8-52
8
3. Apriete o afloje el perno de ajuste hasta que
la altura del pedal de freno se sitúe dentro de
los límites especificados.
4. Apriete la contratuerca.
5. Monte el reposapiés colocando las fijaciones rápidas, los pernos y las tuercas y, a conti-
nuación, apriete los pernos con el par especi-
ficado.
NOTAApriete los pernos del reposapiés en el orden indi-
cado.
1. Contratuerca
2. Perno de ajustePar de apriete:Contratuerca:7 N·m (0.7 kgf·m, 5.2 lb·ft)
2
1
1. Perno del reposapiés A
2. Perno del reposapiés B
3. Fijación rápida
3
1
2
1
3
UBB562S0.book Page 52 Wednesday, March 13, 2019 2:04 PM

8-53
8Ajuste del juego libre del pedal de freno
Mida el juego del pedal de freno y ajústelo según
sea necesario.
NOTAEl juego libre de la maneta del freno y la altura del
pedal de freno se deben ajustar antes de ajustar el
juego libre del pedal de freno. 1. Afloje la contratuerca.
Pares de apriete:
Perno del reposapiés A:4.0 N·m (0.40 kgf·m, 3.0 lb·ft)
Perno del reposapiés B: 8 N·m (0.8 kgf·m, 5.9 lb·ft)
1
4
32
5
5
1. Juego libre del pedal de frenoJuego libre del pedal de freno:20.0 mm (0.79 in)
1
UBB562S0.book Page 53 Wednesday, March 13, 2019 2:04 PM

8-54
8
2. Para incrementar el juego libre del pedal de
freno, gire la tuerca de ajuste en la dirección
(a). Para reducir el juego libre del pedal de fre-
no gire la tuerca de ajuste en la dirección (b).
3. Apriete la contratuerca.
SBU24231Guardapolvos de ejesDebe comprobar posibles daños en los guarda-
polvos de ejes según los intervalos que se especi-
fican en el cuadro de mantenimiento periódico y
engrase. Compruebe la existencia de desgarros o daños en los guardapolvos de ejes. Si se detecta
algún daño, solicite que un concesionario Yamaha
los reponga.1. Tuerca de ajuste del juego libre del pedal de freno
2. Contratuerca
21
(a)
(b)
1. Guardapolvo del eje delantero (en cada lado)
1
1
UBB562S0.book Page 54 Wednesday, March 13, 2019 2:04 PM

8-55
8
SBU29882Interruptores de la luz de frenoLa luz de freno, que se activa con el pedal y las
manetas de freno, debe iluminarse justo antes de
que tenga efecto la frenada.
El interruptor de la luz de freno trasera correspon-
diente al pedal se puede ajustar del modo siguien-
te, pero los otros interruptores de la luz de freno
los debe ajustar un concesionario Yamaha.
Gire la tuerca de ajuste del interruptor de la luz de
freno trasera mientras sostiene el interruptor en su
sitio. Para que la luz de freno se encienda antes,gire la tuerca de ajuste en la dirección (a). Para
que la luz de freno se encienda más tarde, gire la
tuerca de ajuste en la dirección (b).
SBU24905Comprobación y engrase de los cablesCada vez que conduzca, compruebe el funciona-
miento y el estado de todos los cables de control.
Engrase los cables y sus extremos si es necesa-
rio. Si un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un conce-
sionario Yamaha.
1. Guardapolvo del eje trasero (en cada lado)
1
1
1. Interruptor de la luz del freno trasero
2. Tuerca de ajuste del interruptor de la luz del freno trasero
12
(a)
(b)
UBB562S0.book Page 55 Wednesday, March 13, 2019 2:04 PM

8-56
8
ADVERTENCIA
SWB02582Inspeccione los cables con frecuencia y
reemplácelos si están dañados. Cuando la
cubierta exterior de los cables de control
está dañada, puede producirse corrosión.
Los cables también pueden pelarse o dañar-
se, lo que restringiría el uso de los controles
y podría ser causa de un accidente o de he-
ridas.
 Asegúrese siempre de que todos los cables
de control funcionen correctamente antes
de circular en días fríos. Si los cables de con-
trol están congelados o no funcionan co-
rrectamente, puede resultar imposible
controlar el ATV, lo que puede ocasionar un
accidente o una colisión.
SBU28712Comprobación y engrase de las mane-
tas de freno delantero y traseroCada vez que vaya a conducir, debe verificar an-
tes el funcionamiento de las manetas de freno de-
lantero y trasero y engrasar los pivotes de las
manetas si fuera necesario.
Maneta del freno delantero
Lubricante recomendado:
Lubricante para cables de Yamaha o cual-
quier otro lubricante adecuadoLubricantes recomendados:Maneta del freno delantero:Grasa de silicona
Maneta del freno trasero: Grasa a base de jabón de litio
UBB562S0.book Page 56 Wednesday, March 13, 2019 2:04 PM

8-57
8Maneta del freno trasero
SBU28872Comprobación y engrase del pedal de
frenoAntes de cada utilización debe comprobar el fun-
cionamiento del pedal de freno y engrasar el pivo-
te del pedal según sea necesario.
SBU24964Comprobación de los cojinetes de los
cubos de las ruedasSe deben comprobar los cojinetes de los cubos
de las ruedas delanteras y traseras según los in-
tervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase. Si el cubo de una
rueda presenta juego o la rueda no gira con sua-
vidad, solicite a un concesionario Yamaha que re-
vise los cojinetes de los cubos de las rueda.
Lubricante recomendado:
Grasa lubricante con jabón de litio
UBB562S0.book Page 57 Wednesday, March 13, 2019 2:04 PM

8-58
8

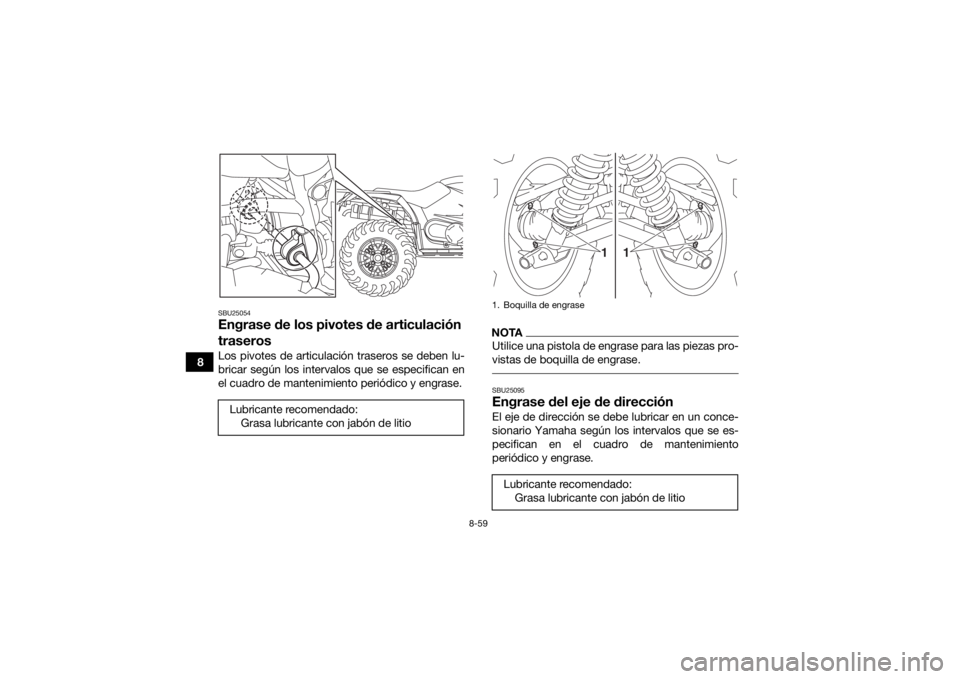

SBU24974Engrase de la junta universal del car-
dánLa junta universal del cardán debe engrasarse se-
gún los intervalos especificados en el cuadro de
mantenimiento periódico.
NOTAUtilice una pistola de engrase para las piezas pro-
vistas de boquilla de engrase. SBU25023Comprobación de los bujes del estabi-
lizadorDebe comprobar posibles daños en los bujes del
estabilizador según los intervalos que se especifi-
can en el cuadro de mantenimiento periódico y
engrase.
Solicite a un concesionario Yamaha que cambie
los bujes del estabilizador si es necesario.
Lubricante recomendado:
Grasa lubricante con jabón de litio1. Boquilla de engrase
1
UBB562S0.book Page 58 Wednesday, March 13, 2019 2:04 PM

8-59
8
SBU25054Engrase de los pivotes de articulación
traserosLos pivotes de articulación traseros se deben lu-
bricar según los intervalos que se especifican en
el cuadro de mantenimiento periódico y engrase.
NOTAUtilice una pistola de engrase para las piezas pro-
vistas de boquilla de engrase. SBU25095Engrase del eje de direcciónEl eje de dirección se debe lubricar en un conce-
sionario Yamaha según los intervalos que se es-
pecifican en el cuadro de mantenimiento
periódico y engrase.
Lubricante recomendado:
Grasa lubricante con jabón de litio1. Boquilla de engraseLubricante recomendado:Grasa lubricante con jabón de litio
1
1
