YAMAHA KODIAK 450 2021 Manuale de Empleo (in Spanish)

5-22
5
SBU18974Portaequipajes traseroNo sobrepase el límite de carga de 80.0 kg
(176 lb) del portaequipajes trasero.
 No sobrepase la carga máxima de 240.0 kg
(530 lb) del ATV.SBU1914AAmortiguadores dela nteros y traseros La precarga del muelle se puede ajustar para
adaptarlo al peso del conductor y a las condicio-
nes de conducción.
ADVERTENCIA
SWB00401Ajuste siempre los conjuntos amortiguadores
de la derecha y la izquierda a la misma posi-
ción. Un ajuste desigual puede producir un
manejo deficiente y la pérdida de estabilidad,
lo que puede ocasionar un accidente. Ajuste la precarga del muelle del modo siguiente.
Gire el aro de ajuste en la dirección (a) para au-
mentar la precarga del muelle y, de ese modo, en-
durecer la suspensión, y en la dirección (b) para
reducir la precarga del muelle y suavizar así la
suspensión. Alinee la muesca correspondiente del aro de ajus-
te con el indicador de posición del amortiguador.
NOTAPara realizar este ajuste, se puede obtener una lla-
ve especial en un concesionario Yamaha. 1. Aro de ajuste de la precarga del muelle
2. Indicador de posición
1
2345
(a)
(b)
1
2
UBEY60S0.book Page 22 Friday, July 24, 2020 9:48 AM

5-23
5
1. Llave especial
1
Posici

5-24
5

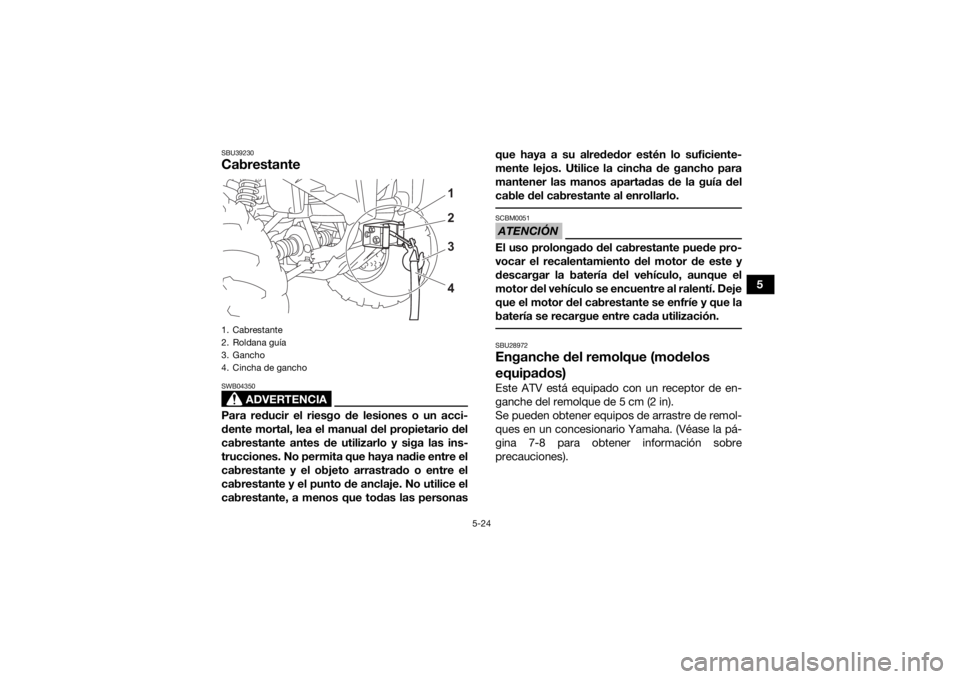

SBU39230Cabrestante
ADVERTENCIA
SWB04350Para reducir el riesgo de lesiones o un acci-
dente mortal, lea el manual del propietario del
cabrestante antes de utilizarlo y siga las ins-
trucciones. No permita que haya nadie entre el
cabrestante y el objeto arrastrado o entre el
cabrestante y el punto de anclaje. No utilice el
cabrestante, a menos que todas las personasque haya a su alrededor estén lo suficiente-
mente lejos. Utilice la cincha de gancho para
mantener las manos apartadas de la guía del
cable del cabrestante al enrollarlo.
ATENCIÓNSCBM0051El uso prolongado del cabrestante puede pro-
vocar el recalentamiento del motor de este y
descargar la batería del vehículo, aunque el
motor del vehículo se encuentre al ralentí. Deje
que el motor del cabrestante se enfríe y que la
batería se recargue entre cada utilización. SBU28972Enganche del remolque (modelos
equipados)Este ATV está equipado con un receptor de en-
ganche del remolque de 5 cm (2 in).
Se pueden obtener equipos de arrastre de remol-
ques en un concesionario Yamaha. (Véase la pá-
gina 7-8 para obtener información sobre
precauciones).
1. Cabrestante
2. Roldana guía
3. Gancho
4. Cincha de gancho
2
3
4 1
UBEY60S0.book Page 24 Friday, July 24, 2020 9:48 AM

5-25
5

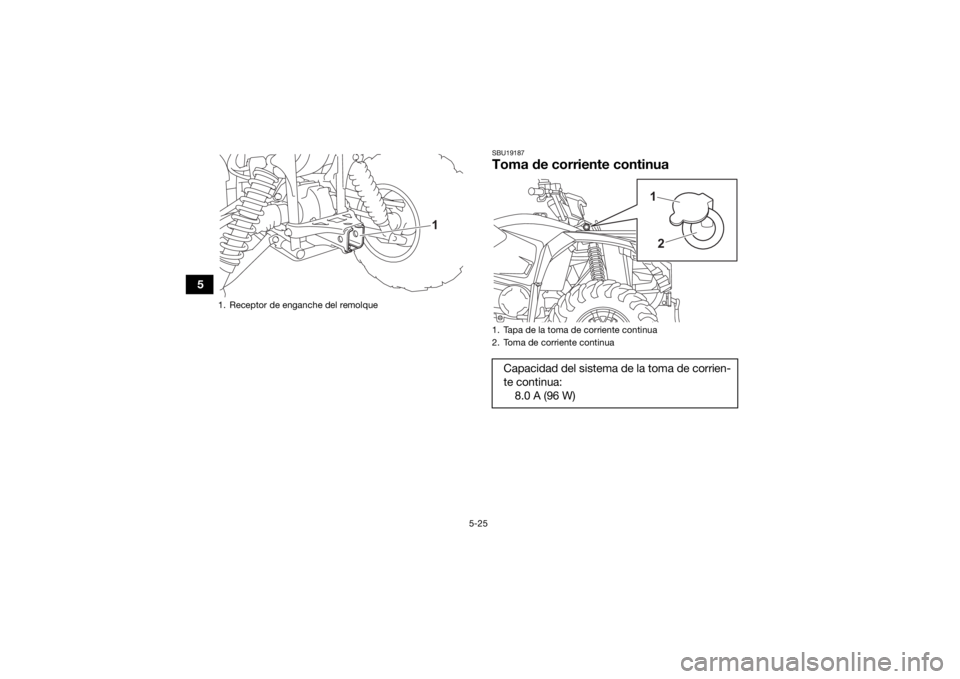

SBU19187Toma de corriente continua
1. Receptor de enganche del remolque
1
1. Tapa de la toma de corriente continua
2. Toma de corriente continuaCapacidad del sistema de la toma de corrien-
te continua:8.0 A (96 W)
1
2
UBEY60S0.book Page 25 Friday, July 24, 2020 9:48 AM

5-26
5
ATENCIÓNSCB03760No utilice en ningún momento un accesorio o
una combinación de accesorios eléctricos que
requieran una capacidad superior a la indica-
da. Esto puede producir una sobrecarga en el
circuito y hacer que los fusibles se fundan. NOTACuando se utiliza un cabrestante u otros acceso-
rios eléctricos, la energía tomada de la toma de
corriente continua debe reducirse en consecuen-
cia. Un accesorio de 12 V como, por ejemplo, una luz
de trabajo o una radio con el adaptador adecua-
do, puede utilizarse cuando está dado el contac-
to. No obstante, para evitar que se descargue la
batería, utilícelo con el motor en marcha y los fa-
ros apagados.1. Arranque el motor.
2. Apague los faros.
3. Verifique que el accesorio esté apagado.
4. Abra la tapa de la toma de corriente continua.
5. Introduzca el enchufe del accesorio en la to- ma. 6. Encienda el accesorio.
NOTA
Apague el accesorio antes de enchufarlo/des-
enchufarlo de la toma.
 Cuando no utilice la toma auxiliar de corriente
continua, cúbrala con la tapa. ATENCIÓNSCB00122Si se utilizan accesorios con el motor parado
o los faros encendidos, la batería puede des-
cargarse hasta el punto de no poder arran-
car el motor.
 No utilice un encendedor de cigarrillos de
automóvil u otros accesorios con un enchu-
fe que se caliente. La toma de corriente con-
tinua puede resultar dañada.
UBEY60S0.book Page 26 Friday, July 24, 2020 9:48 AM

6-1
6
SBU19203
COMPROBACIONES ANTES DE LA UTILIZACIÓN
SBU19227Revise el estado del vehículo cada vez que lo utilice a fin de eliminar cualquier duda sobre su seguridad.
Siga siempre los procedimientos e intervalos de inspección y mantenimiento indicados en el Manual del
propietario.
ADVERTENCIA
SWB00482Las posibilidades de accidente o daños materiales aumentan si no se revisa y mantiene el vehículo
correctamente. No utilice el vehículo si detecta cualquier problema. Si un problema no puede sub-
sanarse por los procedimientos de ajuste indicados en este manual, haga revisar el vehículo en un
concesionario Yamaha. Antes de utilizar el vehículo compruebe los elementos siguientes:
ELEMENTOOPERACIÓN PÁGINA
Gasolina • Compruebe el nivel de gasolina en el depósito de gasolina y, si es
necesario, añada la gasolina recomendada.
• Compruebe si existen fugas en la línea de gasolina. Corrija si es necesario. 5-18, 6-4
Aceite de motor • Compruebe el nivel de aceite en el motor y, si es necesario, añada
el aceite recomendado hasta el nivel especificado.
• Compruebe si existen fugas de aceite en el ATV. Corrija si es nece- sario. 6-4, 9-22
Aceite del engranaje final • Compruebe si existen fugas de aceite en el ATV. Corrija si es nece-
sario. 6-4, 9-28
UBEY60S0.book Page 1 Friday, July 24, 2020 9:48 AM

6-2
6
Aceite del diferencial• Compruebe si existen fugas de aceite en el ATV. Corrija si es nece-
sario. 6-4, 9-31
Líquido refrigerante • Compruebe el nivel de líquido refrigerante en el depósito y, si es
necesario, añada el líquido refrigerante recomendado hasta el nivel
especificado.
• Compruebe si existen fugas en el sistema de refrigeración. Corrija si es necesario. 6-4, 9-33
Freno delantero • Comprobar funcionamiento. Si el funcionamiento es blando o es-
ponjoso, solicitar a un concesionario Yamaha que purgue el siste-
ma hidráulico.
• Compruebe el grado de desgaste de las pastillas de freno y, si es necesario, sustitúyalas.
• Compruebe el nivel de líquido de frenos en el depósito y, si es ne- cesario, añada el líquido de frenos recomendado hasta el nivel es-
pecificado.
• Comprobar si existen fugas en el sistema hidráulico. Corregir si es necesario. 6-4, 9-45, 9-46, 9-48
Freno trasero • Compruebe el funcionamiento, y corrija si es necesario.
• Lubrique los cables si es necesario.
• Compruebe el juego libre del pedal y la maneta, y ajuste si es ne-
cesario. 6-4, 9-45, 9-49
Maneta de aceleración • Verificar si el funcionamiento es suave. Lubrique el cable y la caja
de la maneta si es necesario.
• Compruebe el juego libre de la maneta, y ajuste si es necesario. 6-5, 9-44
Cables de mando • Verifique si el funcionamiento es suave. Lubrique si es necesario. 9-55
Ruedas y neumáticos • Compruebe el estado de las ruedas, y sustitúyalas si están daña-
das.
• Comprobar estado de los neumáticos y profundidad del dibujo. Cambiar si es necesario.
• Comprobar la presión. Corregir si es necesario. 6-5
ELEMENTO OPERACIÓN PÁGINA
UBEY60S0.book Page 2 Friday, July 24, 2020 9:48 AM

6-3
6
Pedal de freno • Verifique si el funcionamiento es suave. Lubrique el punto pivotan-
te del pedal si es necesario. 9-57
Manetas del freno • Verifique si el funcionamiento es suave. Lubrique los puntos pivo-
tantes de las manetas si es necesario. 9-56
Guardapolvos de ejes • Compruebe si hay grietas o daños, y sustituya si es necesario. 9-54
Fijaciones del chasis • Compruebe que todas las tuercas, pernos y tornillos estén correc-
tamente apretados. 6-8
Instrumentos, luces e in-
terruptores • Compruebe el funcionamiento, y corrija si es necesario.
6-8
Cabrestante • Verifique que el gancho y la cuerda del cabrestante no estén suel-
tos.
• Verifique que el embrague del cabrestante esté bloqueado (acopla- do positivamente). 5-24
ELEMENTO
OPERACIÓN PÁGINAUBEY60S0.book Page 3 Friday, July 24, 2020 9:48 AM

6-4
6
SBU38000GasolinaCompruebe que haya suficiente gasolina en el de-
pósito antes de iniciar la marcha. Poner gasolina
si es necesario. (Véase la página 5-18).SBU19561Aceite de motorAsegúrese de que el aceite de motor está en el ni-
vel especificado. Añada aceite según se requiera.
(Véase la página 9-22).SBU19591Aceite del engranaje finalAsegúrese de que el aceite del engranaje final está
en el nivel especificado. Añada aceite según se re-
quiera. (Véase la página 9-28).SBU19601Aceite del diferencialAsegúrese de que el aceite del diferencial está en
el nivel especificado. Añada aceite según se re-
quiera. (Véase la página 9-31).
SBU19632Líquido refrigeranteAsegúrese de que el líquido refrigerante está en el
nivel especificado. Añada líquido refrigerante se-
gún se requiera. (Véase la página 9-33).NOTAEl nivel de líquido refrigerante debe verificarse con
el motor en frío, ya que varía con la temperatura
del motor. SBU28533Frenos delantero y traseroManetas del freno y pedal de freno
Compruebe que no haya juego libre en la mane-
ta del freno delantero. Si hay juego libre, haga
revisar el sistema de frenos en un concesionario
Yamaha.
 Compruebe que el juego libre de la maneta del
freno y el pedal de freno trasero sea el correcto.
Si no lo es, ajústelo. (Véase la página 9-49).
 Compruebe el funcionamiento de las manetas y
el pedal. Deben poder moverse con suavidad y
deberá notar una firme sensación al aplicar el
freno. De lo contrario, haga que los revisen en
un concesionario Yamaha.
UBEY60S0.book Page 4 Friday, July 24, 2020 9:48 AM

6-5
6Nivel del líquido de freno (freno delantero)
Compruebe el nivel del líquido de freno. Añada lí-
quido si es necesario. (Véase la página 9-46).
Fugas del líquido de freno (freno delantero)
Compruebe si hay alguna fuga de líquido de freno
por la manguera, las juntas o el depósito del líqui-
do de freno delantero. Aplique el freno con firmeza
durante un minuto. Si la maneta se mueve lenta-
mente hacia dentro, es posible que se deba a una
fuga en el sistema de frenos. Si hay alguna fuga,
haga revisar el sistema de frenos en un concesio-
nario Yamaha.
Funcionamiento de los frenos
Pruebe los frenos circulando a poca velocidad
después de haber arrancado para asegurarse de
que funcionan correctamente. Si los frenos no
proporcionan un rendimiento adecuado de frena-
do, compruebe el grado de desgaste de las pasti-
llas de freno y de las placas de fricción. (Véase la
página 9-45).
SBU19762Maneta de aceleraciónCompruebe el funcionamiento de la maneta de
aceleración. Deberá acelerar con suavidad y vol-
ver a la posición de ralentí al soltarla. Si fuera ne-
cesario, haga que un concesionario Yamaha lo
corrija.SBU38663NeumáticosCompruebe y ajuste la presión de los neumáticos
antes de cada utilización. Compruebe si los neu-
máticos están desgastados o dañados.
Líquido de frenos especificado:
DOT 4
UBEY60S0.book Page 5 Friday, July 24, 2020 9:48 AM
