3. Extraiga las fijaciones rápidas y a continua-
ción, tire del panel hacia arriba para desmon-
tarlo. Para montar el panel
1. Sitúe el panel en su posición original y colo-
que las fijaciones rápidas.
1. Perno del portaequipajes (debajo de los guardabarros)
2. Perno del portaequipajes (inferior)
1
2
2
1

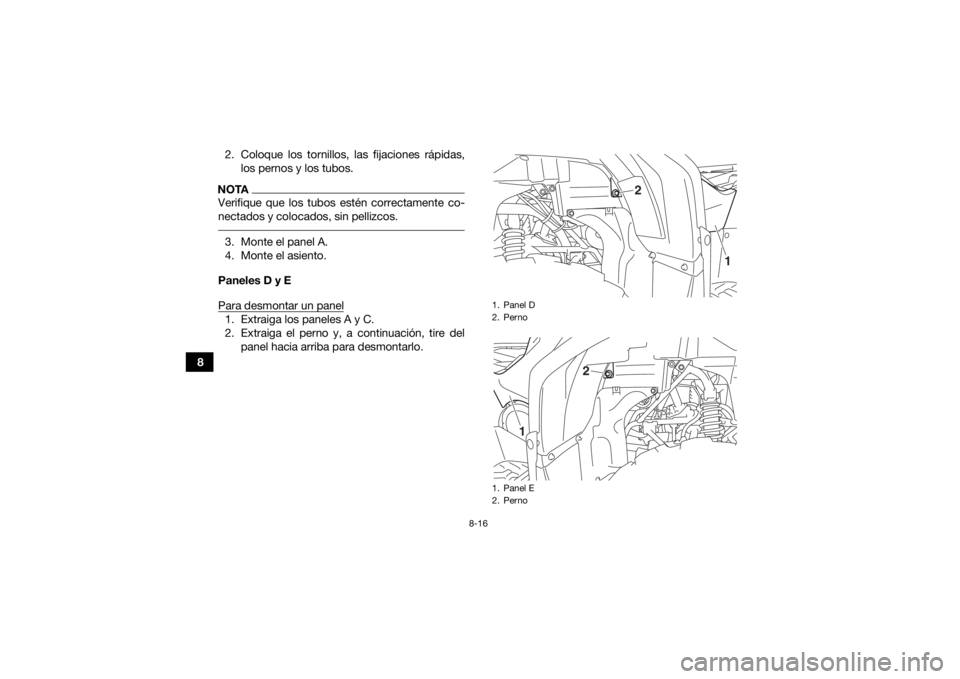

1. Panel B
2. Fijación rápida
12
2
UB5K60S0.book Page 13 Friday, May 25, 2018 4:45 PM

8-14
82. Monte el portaequipajes delantero colocando
los pernos y apretándolos con los pares es-
pecificados.

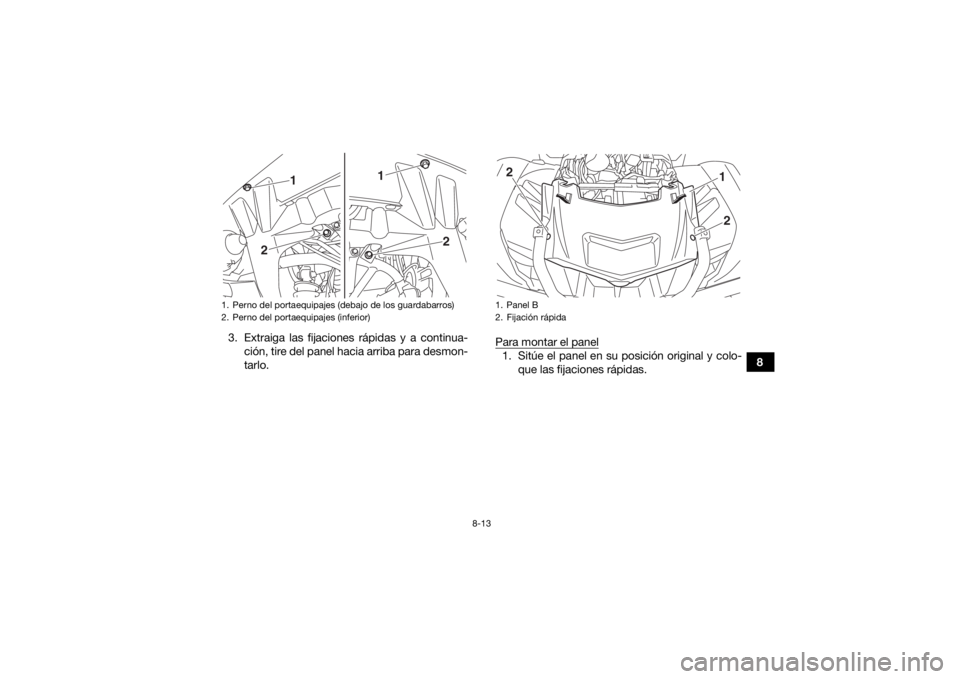

3. Monte el panel A. Panel C
Para desmontar el panel
1. Desmonte el asiento. (Véase la página 4-25).
2. Desmonte el panel A.
3. Desmonte los tubos del panel C.
4. Extraiga las fijaciones rápidas y los pernos.
Pares de apriete:
Perno del portaequipajes (superior):34 N·m (3.4 kgf·m, 25 lb·ft)
Perno del portaequipajes (inferior): 34 N·m (3.4 kgf·m, 25 lb·ft)
Perno del portaequipajes (debajo de los
guardabarros): 7 N·m (0.7 kgf·m, 5.2 lb·ft)1. Tubo
1
1
UB5K60S0.book Page 14 Friday, May 25, 2018 4:45 PM

8-15
8
5. Extraiga los tornillos situados debajo de la
tapa del compartimento portaobjetos y tire
del panel hacia arriba para desmontarlo.
NOTAPara facilitar la extracción del panel C, sitúe la pa-
lanca de selección en la posición de marcha atrás.
Para montar el panel1. Coloque el panel en su posición original.
1. Perno
2. Fijación rápida
1
1
2
1. Tornillo
1
1
UB5K60S0.book Page 15 Friday, May 25, 2018 4:45 PM

8-16
82. Coloque los tornillos, las fijaciones rápidas,

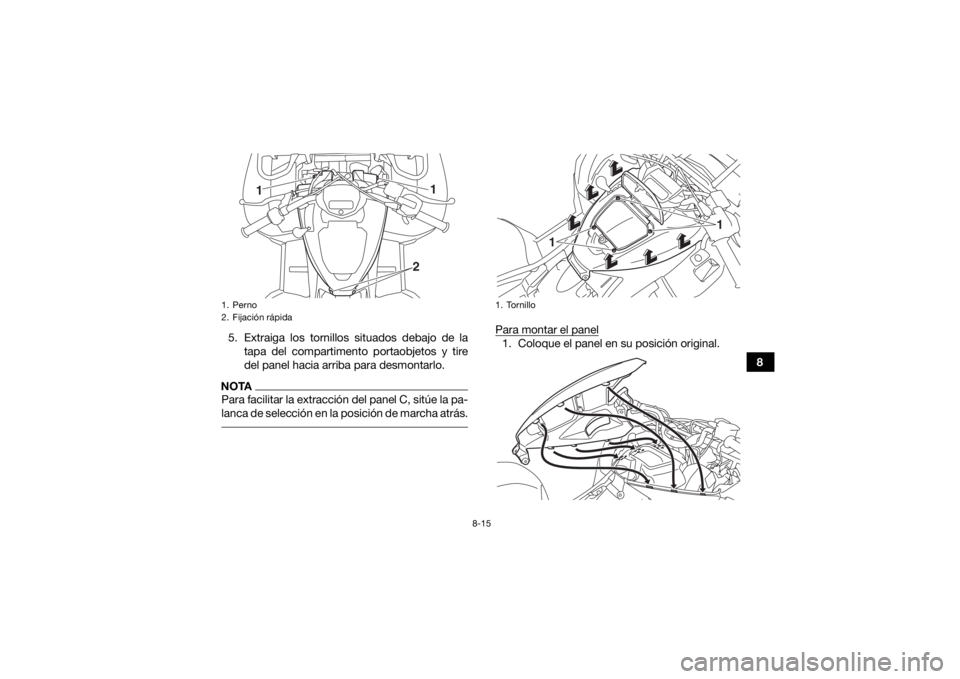

los pernos y los tubos.
NOTAVerifique que los tubos estén correctamente co-
nectados y colocados, sin pellizcos. 3. Monte el panel A.
4. Monte el asiento.
Paneles D y E
Para desmontar un panel1. Extraiga los paneles A y C.
2. Extraiga el perno y, a continuación, tire del panel hacia arriba para desmontarlo.
1. Panel D
2. Perno
1. Panel E
2. Perno
1
2
1
2
UB5K60S0.book Page 16 Friday, May 25, 2018 4:45 PM

8-17
8
Para montar un panel
1. Coloque el panel en su posición original y
apriete el perno.
2. Instale los paneles A y C. Paneles F y G
Para desmontar un panel
1. Extraiga los pernos del panel y el perno y la

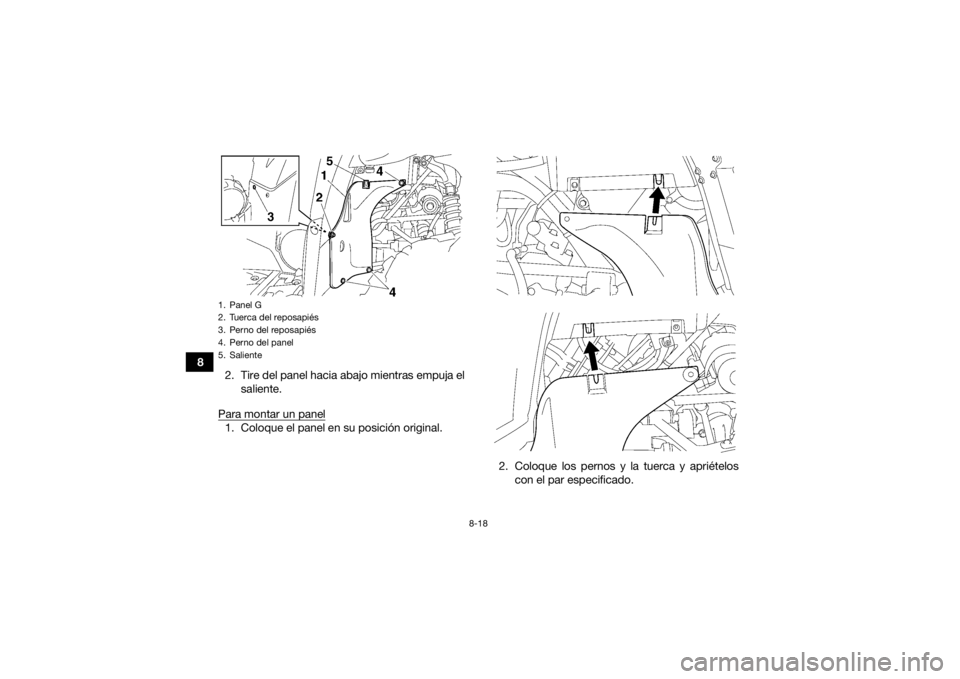

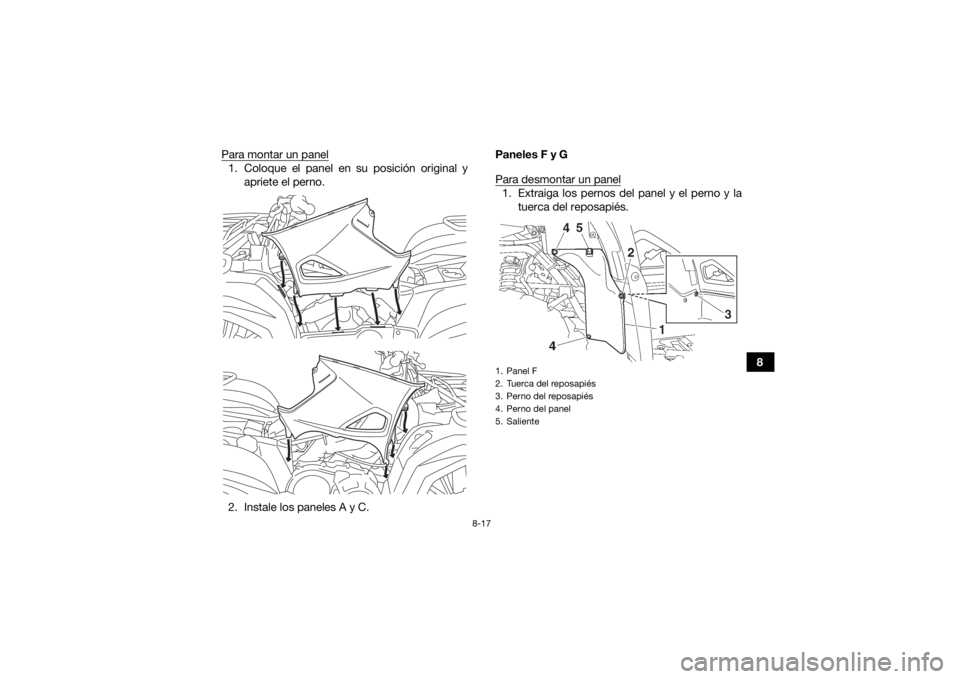

tuerca del reposapiés.1. Panel F
2. Tuerca del reposapiés
3. Perno del reposapiés
4. Perno del panel
5. Saliente
UB5K60S0.book Page 17 Friday, May 25, 2018 4:45 PM

8-18

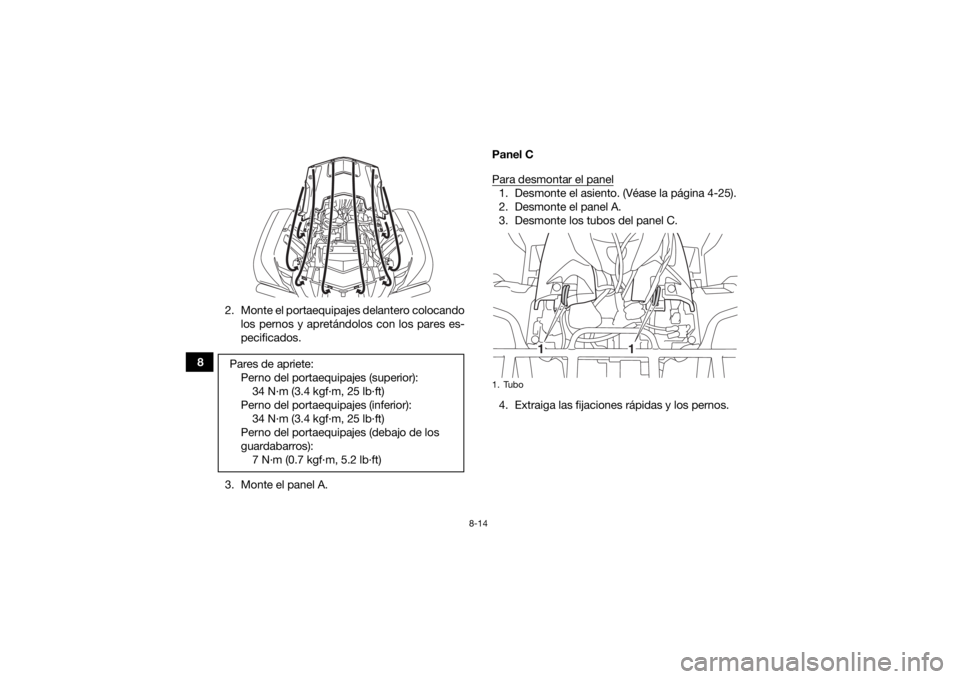

82. Tire del panel hacia abajo mientras empuja el
saliente.
Para montar un panel
1. Coloque el panel en su posición original.
2. Coloque los pernos y la tuerca y apriételoscon el par especificado.1. Panel G
2. Tuerca del reposapiés
3. Perno del reposapiés
4. Perno del panel
5. SalienteUB5K60S0.book Page 18 Friday, May 25, 2018 4:45 PM

8-19
8
SBU38130Comprobación de la bujíaLa bujía es un componente importante del motor
que resulta fácil de comprobar. El calor y los de-
pósitos de material provocan la erosión lenta de
cualquier bujía, por lo que esta debe desmontarse
y comprobarse de acuerdo con el cuadro de man-
tenimiento periódico y engrase. Además, el esta-
do de la bujía puede reflejar el estado del motor.
Para desmontar la bujía1. Desmonte los paneles A, C, y E. (Véase la pá- gina 8-11).

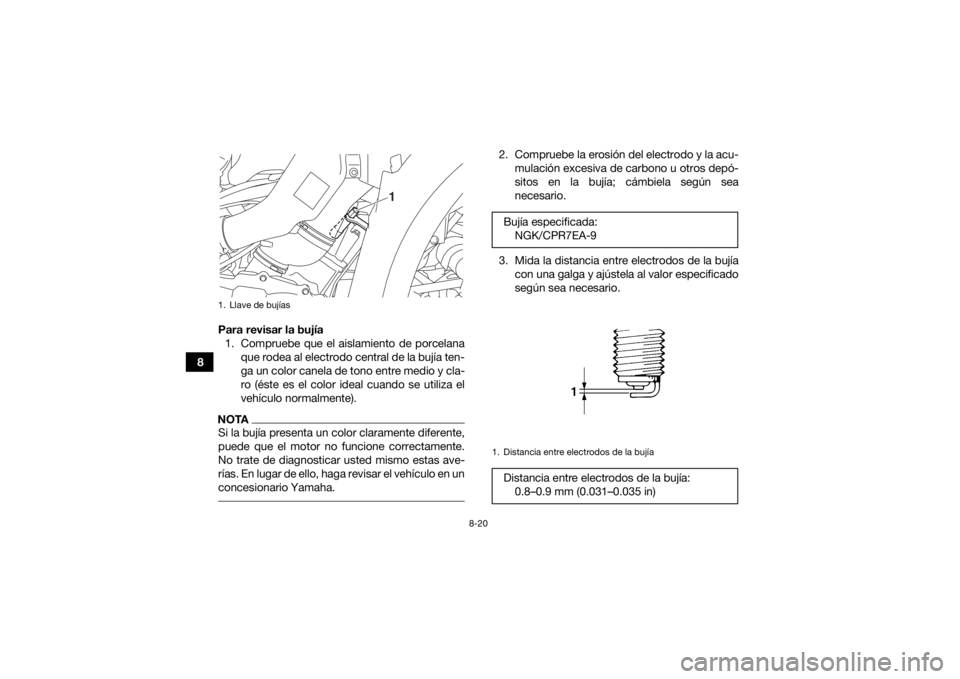

2. Retire la tapa de bujía. 3. Desmonte la bujía como se muestra con la
llave de bujías incluida en el juego de herra-
mientas del propietario.
Pares de apriete:
Perno del panel:4.0 N·m (0.40 kgf·m, 3.0 lb·ft)
Tuerca del reposapiés: 4.0 N·m (0.40 kgf·m, 3.0 lb·ft)
1. Tapa de bujía
1
UB5K60S0.book Page 19 Friday, May 25, 2018 4:45 PM

8-20
8Para revisar la bujía
1. Compruebe que el aislamiento de porcelana que rodea al electrodo central de la bujía ten-
ga un color canela de tono entre medio y cla-
ro (éste es el color ideal cuando se utiliza el
vehículo normalmente).
NOTASi la bujía presenta un color claramente diferente,
puede que el motor no funcione correctamente.
No trate de diagnosticar usted mismo estas ave-
rías. En lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.
2. Compruebe la erosión del electrodo y la acu-mulación excesiva de carbono u otros depó-
sitos en la bujía; cámbiela según sea
necesario.
3. Mida la distancia entre electrodos de la bujía con una galga y ajústela al valor especificado
según sea necesario.
1. Llave de bujías
1
Bujía especificada:NGK/CPR7EA-91. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bujía:0.8–0.9 mm (0.031–0.035 in)
UB5K60S0.book Page 20 Friday, May 25, 2018 4:45 PM

8-21
8
Para montar la bujía
1. Limpie la superficie de la junta de la bujía y su superficie de contacto; seguidamente elimine
toda suciedad de las roscas de la bujía.
2. Monte la bujía con la llave de bujías y apriéte- la con el par especificado.
NOTASi no dispone de una llave dinamométrica para
montar la bujía, una buena estimación del par de
apriete correcto es 1/4–1/2 vuelta después de ha-
berla apretado a mano. No obstante, deberá apre-
tar la bujía con el par especificado tan pronto
como sea posible. 3. Coloque la tapa de bujía.
4. Monte los paneles.
SBU2746CAceite de motor y cart ucho del filtro de
aceiteDebe comprobar el nivel de aceite del motor antes
de cada utilización. Además, debe cambiar el
aceite y el cartucho del filtro de aceite según los
intervalos que se especifican en el cuadro de
mantenimiento periódico y engrase.
Para comprobar el nivel de aceite del motor
1. Aparque el ATV en una superficie nivelada.
2. Compruebe el nivel de aceite del motor con el motor frío.NOTASi ha arrancado antes de comprobar el nivel de
aceite, para que la medición sea correcta deje que
el motor se caliente y luego espere al menos 10
minutos para que se asiente el aceite. 3. Para extraer la tapa de acceso gírela en sen-tido contrario a las agujas del reloj.
Par de apriete:
Bujía:13 N·m (1.3 kgf·m, 9.6 lb·ft)
UB5K60S0.book Page 21 Friday, May 25, 2018 4:45 PM

8-22
84. Extraiga la varilla de medición del nivel de
aceite y límpiela con un trapo limpio. 5. Inserte la varilla completamente por el orificio
de llenado de aceite, y extráigala de nuevo
para comprobar el nivel de aceite.
NOTAEl aceite del motor debe situarse entre las marcas
de nivel máximo y mínimo. 6. Si el aceite del motor se encuentra en la mar-ca de nivel mínimo o por debajo de la misma,
añada una cantidad suficiente de aceite del
tipo recomendado hasta que alcance el nivel
1. Tapa de acceso
1. Varilla de aceite del motor
1
1. Marca de nivel máximo
2. Marca de nivel mínimo
