YAMAHA KODIAK 700 2019 Manuale de Empleo (in Spanish)

Holgura de la válvula................................. 8-45
Frenos ....................................................... 8-45
Comprobación de las pastillas de freno delantero y de las placas de fricción del
freno trasero ............................................ 8-45
Comprobación del nivel de líquido de frenos ...................................................... 8-46
Cambio del líquido de freno ...................... 8-48
Comprobación del juego de la maneta del freno delantero .................................. 8-48
Ajuste de la maneta del freno trasero y del juego libre del pedal de freno ........... 8-49
Guardapolvos de ejes ............................... 8-51
Interruptores de la luz de freno ................. 8-52
Comprobación y engrase de los cables ... 8-52
Comprobación y engrase de las manetas de freno delantero y trasero .................... 8-53
Comprobación y engrase del pedal de freno ........................................................ 8-54
Comprobación de los cojinetes de los cubos de las ruedas................................ 8-54
Comprobación de los bujes del estabilizador ............................................ 8-55
Engrase de los pivotes de articulación traseros ................................................... 8-55
Engrase del eje de dirección..................... 8-56
Batería ....................................................... 8-57 Cambio de un fusible................................ 8-61
Cambio de una bombilla del faro ............. 8-64
Ajuste de una luz del faro ......................... 8-68
Cambio de la bombilla de la luz de
freno/piloto trasero ................................. 8-69
Desmontaje de una rueda ........................ 8-69
Montaje de una rueda............................... 8-70
Identificación de averías ........................... 8-71
Cuadros de identificación de averías ....... 8-73
LIMPIEZA Y ALMACENAMIENTO ................. 9-1 Limpieza ..................................................... 9-1
Almacenamiento ......................................... 9-2
ESPECIFICACIONES ................................... 10-1
INFORMACIÓN PARA EL
CONSUMIDOR ............................................ 11-1 Números de identificación ........................ 11-1
INDEX .......................................................... 12-1
UB5K60S0.book Page 3 Friday, May 25, 2018 4:45 PM

1-1
1
SBU29681
LOCALIZACIÓN DE LAS ETIQUETAS DE ADVERTENCIA Y ESPECIFICACIÓN
SBU37231Lea y entienda todas las etiquetas del ATV. Estas etiquetas contienen información importante sobre el fun-
cionamiento adecuado y seguro del vehículo.
No elimine ninguna de las etiquetas colocadas en el ATV. Si una etiqueta resulta difícil de leer o se des-
prende, puede solicitar una etiqueta de repuesto a su concesionario Yamaha.UB5K60S0.book Page 1 Friday, May 25, 2018 4:45 PM

1-2
1

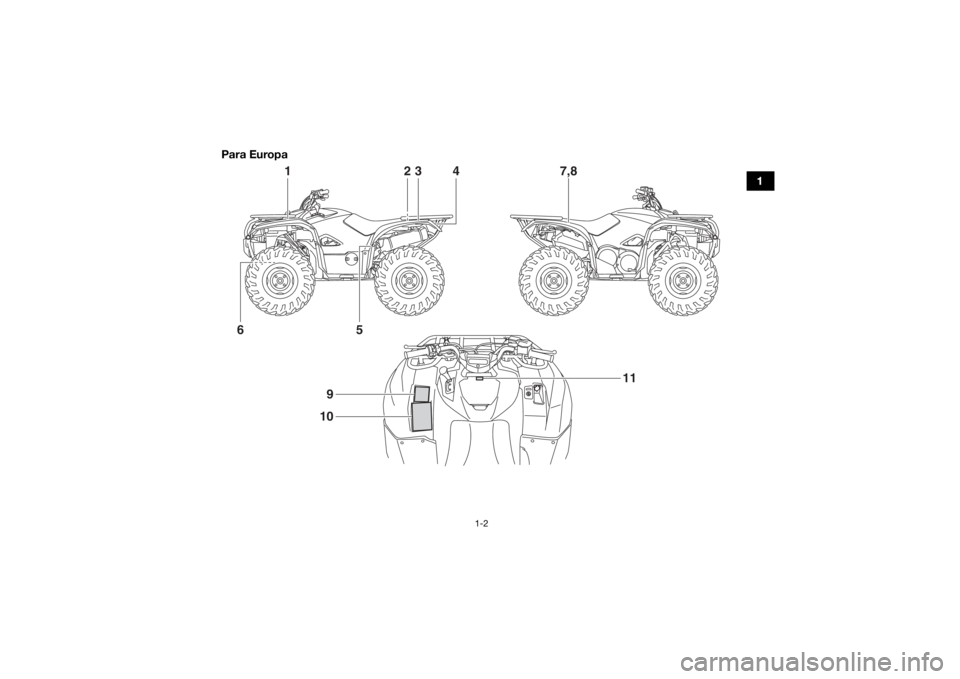

Para Europa
1
23 4
5
11
9
10
7,8
6
UB5K60S0.book Page 2 Friday, May 25, 2018 4:45 PM

1-3
1

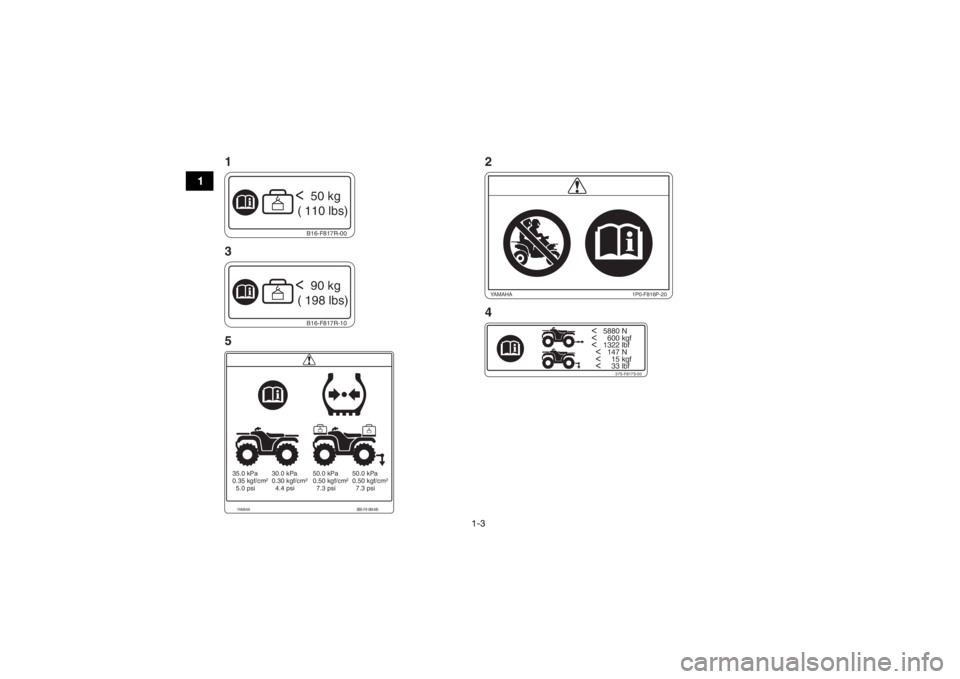

< 5880 N< 600 kgf< 1322 lbf
< 147 N
< 15 kgf
< 33 lbf
37S-F817S-00
B16-F817R-10< 90 kg
( 198 lbs)B16-F817R-00< 50 kg
( 110 lbs)
1P0-F816P-20
YAMAHA
YAMAHA BB5-F816M-M035.0 kPa
0.35 kgf/cm²
5.0 psi30.0 kPa
0.30 kgf/cm²
4.4 psi 50.0 kPa
0.50 kgf/cm²
7.3 psi50.0 kPa
0.50 kgf/cm²
7.3 psi12
3
4
5UB5K60S0.book Page 3 Friday, May 25, 2018 4:45 PM

1-4
1

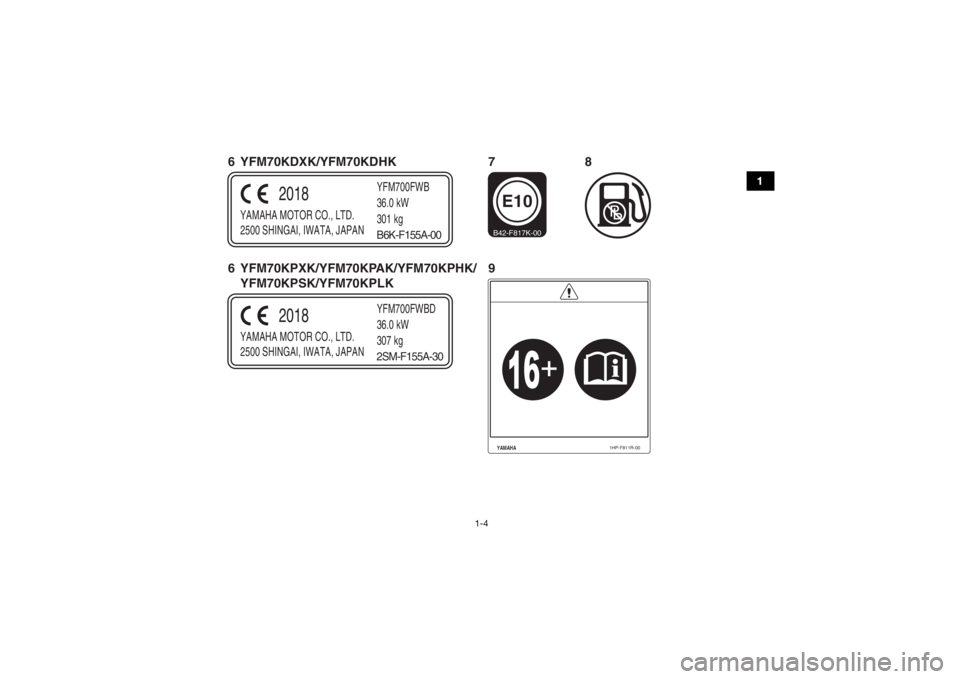

YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPANYFM700FWBD
36.0 kW
307 kg
2018
2SM-F155A-30
YAMAHA
1HP-F811R-00
E10B42-F817K-00
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPANYFM700FWB
36.0 kW
301 kg
2018
B6K-F155A-00
6 YFM70KDXK/YFM70KDHK
6 YFM70KPXK/YFM70KPAK/YFM70KPHK/
YFM70KPSK/YFM70KPLK 78
9
UB5K60S0.book Page 4 Friday, May 25, 2018 4:45 PM

1-5
1

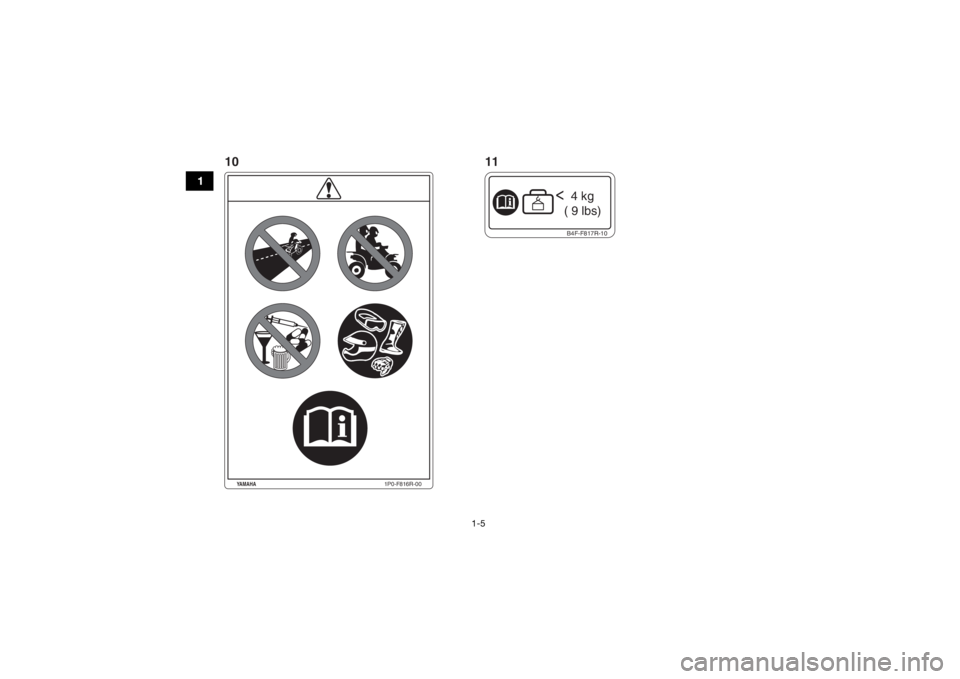

1P0-F816R-00
YAMAHA
B4F-F817R-10< 4 kg
( 9 lbs)
10 11UB5K60S0.book Page 5 Friday, May 25, 2018 4:45 PM

1-6
1

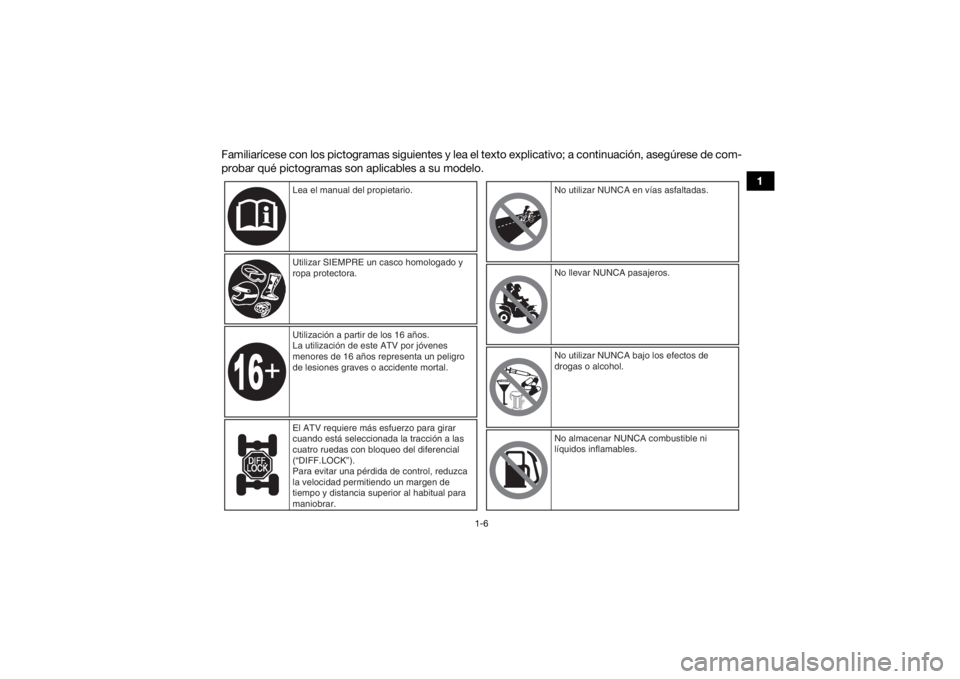

Familiarícese con los pictogramas siguientes y lea el texto explicativo; a continuación, asegúrese de com-
probar qué pictogramas son aplicables a su modelo.
Lea el manual del propietario.
Utilizar SIEMPRE un casco homologado y
ropa protectora.
Utilización a partir de los 16 años.
La utilización de este ATV por jóvenes
menores de 16 años representa un peligro
de lesiones graves o accidente mortal. No utilizar NUNCA en vías asfaltadas.
No llevar NUNCA pasajeros.
No utilizar NUNCA bajo los efectos de
drogas o alcohol.
No almacenar NUNCA combustible ni
líquidos inflamables.
El ATV requiere más esfuerzo para girar
cuando está seleccionada la tracción a las
cuatro ruedas con bloqueo del diferencial
(“DIFF.LOCK”).
Para evitar una pérdida de control, reduzca
la velocidad permitiendo
un margen de
tiempo y distancia superior al habit ual para
maniobrar.
UB5K60S0.book Page 6 Friday, May 25, 2018 4:45 PM

1-7
1
E10E5

**.* kPa
*.** kgf/cm²
*.* psi **.* kPa
*.** kgf/cm²
*.* psi
Este pictograma muestra el límite de peso remolcado.
(Peso combinado del remolque y su carga).
Un exceso de carga puede ocasionar una pérdida de
control.
Una pérdida de control puede provocar lesiones
graves o un accidente mortal.

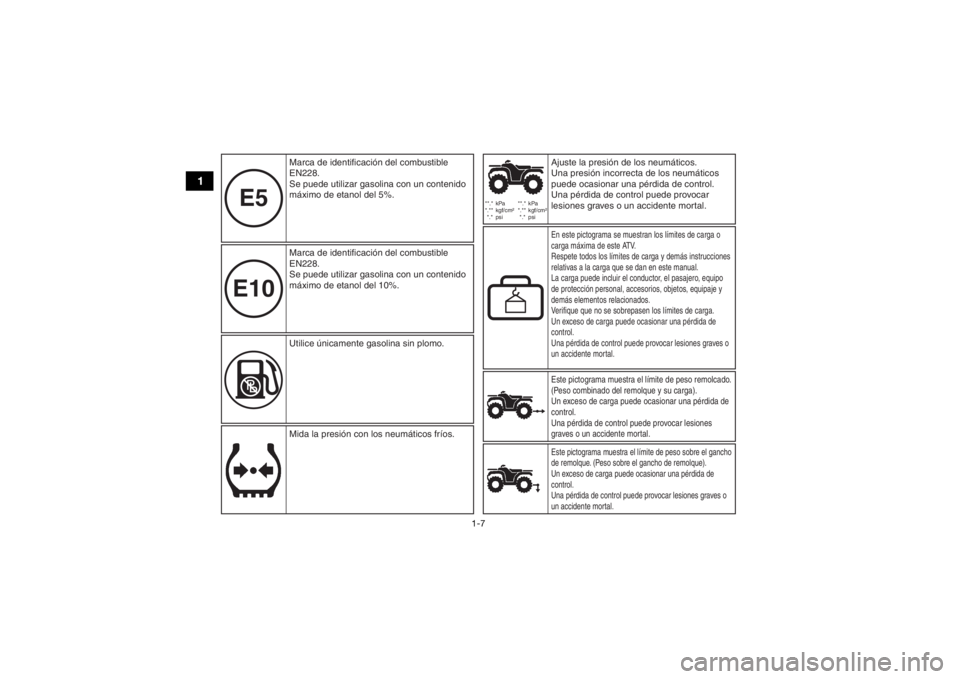

Marca de identificación del combustible
EN228.
Se puede utilizar gasolina con un contenido
máximo de etanol del 10%. Marca de identificación del combustible
EN228.
Se puede utilizar gasolina con un contenido
máximo de etanol del 5%.
Utilice únicamente gasolina sin plomo.
Mida la presión con los neumáticos fríos. Ajuste la presión de los neumáticos.
Una presión incorrecta de los neumáticos
puede ocasionar una pérdida de control.
Una pérdida de control puede provocar
lesiones graves o un accidente mortal.
En este pictograma se muestran los límites de carga o
carga máxima de este ATV.
Respete todos los límites de carga y demás instrucciones
relativas a la carga que se dan en este manual.
La carga puede incluir el conductor, el pasajero, e quipo
de protección personal, accesorios, objetos, e quipaje y
demás elementos relacionados.
Verifique que no se sobrepasen los límites de carga.
Un exceso de carga puede ocasionar una pérdida de
control.
Una pérdida de control puede provocar lesiones graves o
un accidente mortal.Este pictograma muestra el límite de peso sobre el gancho
de remolque. (Peso sobre el gancho de remolque).
Un exceso de carga puede ocasionar una pérdida de
control.
Una pérdida de control puede provocar lesiones graves o
un accidente mortal.
UB5K60S0.book Page 7 Friday, May 25, 2018 4:45 PM

1-8
1

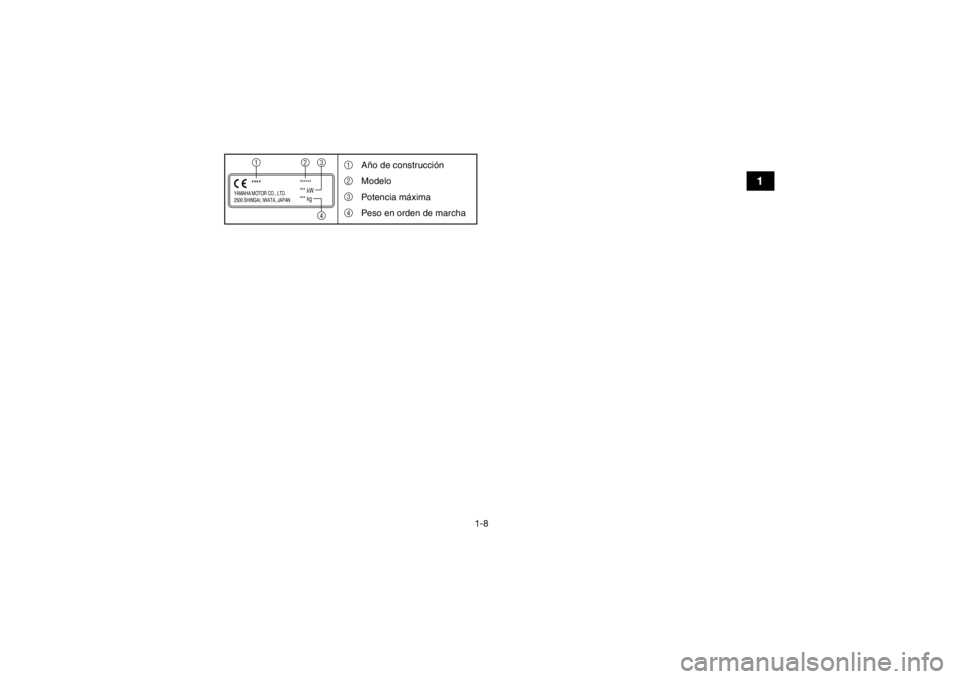

YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN
******
*** kW
*** kg
****1
2
341
2
3
4
Año de constr
ucción
Modelo
Potencia máxima
Peso en orden de marcha
UB5K60S0.book Page 8 Friday, May 25, 2018 4:45 PM

1-9

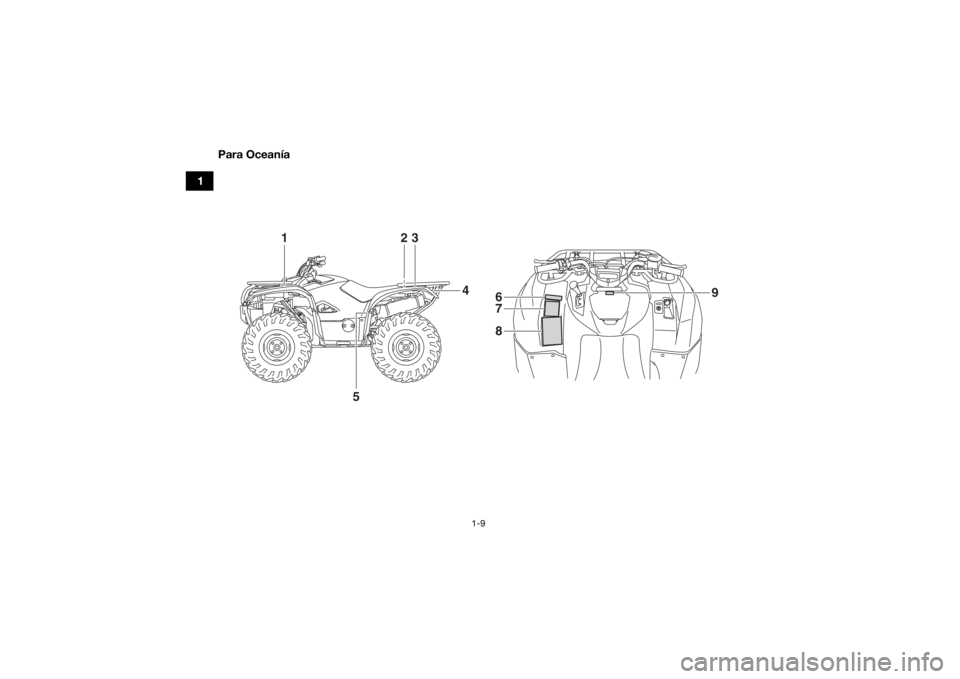

1Para Oceanía
3
5 4
9
6
7
8
1
2
UB5K60S0.book Page 9 Friday, May 25, 2018 4:45 PM
