YAMAHA KODIAK 700 2019 Notices Demploi (in French)

7-21
7
TRAVERSÉE DES EAUX PEU PROFONDES
AVERTISSEMENT
FWB01642La conduite de ce véhicule dans une eau pro-
fonde ou à courant rapide peut entraîner la
perte de son contrôle ou son renversement.
Afin de limiter au maximum les risques de
noyade ou de blessures, redoubler de pru-
dence lors de la traversée d’eau. Ne jamais
conduire ce VTT dans de l’eau d’une profon- deur dépassant la valeur spécifiée dans ce ma-
nuel, car les pneus pourraient flotter, ce qui fa-
voriserait les renversements.
Le VTT peut traverser des courants d’eau à faible
débit dont la profondeur ne dépasse pas 35 cm
(14 in). Vérifier attentivement le terrain avant de
s’aventurer dans l’eau. S’assurer qu’il n’y a pas de
renfoncements et éviter les rochers et autres obs-
tacles qui pourraient être glissants ou qui risquent
de faire capoter le VTT. Rouler lentement et avec
prudence.
UB5K60F0.book Page 21 Monday, May 21, 2018 2:16 PM

7-22
7Essayer les freins après avoir roulé dans de l’eau.
Si nécessaire, les actionner plusieurs fois pour
que le frottement sèche les garnitures. Ne pas
conduire le VTT avant de s’être assuré que les
freins fonctionnent correctement.
AVERTISSEMENT ! Des freins mouillés peu- vent réduire la puissance de freinage, ce qui
pourrait provoquer une perte de contrôle.
[FWB02622]Après avoir conduit le VTT dans de l’eau, veiller à
purger l’eau accumulée en retirant le tube de vi-
dange situé au bas du boîtier de filtre à air. Retirer
également les bouchons de vidange du comparti-
ment de rangement, ainsi que celui du carter de la courroie trapézoïdale afin de vidanger toute l’eau
qui s’y serait accumulée.
ATTENTION : Une ac-
cumulation d’eau peut provoquer un endom-
magement ou une panne.
[FCB00842]
Nettoyer le VTT à l’eau douce après avoir roulé

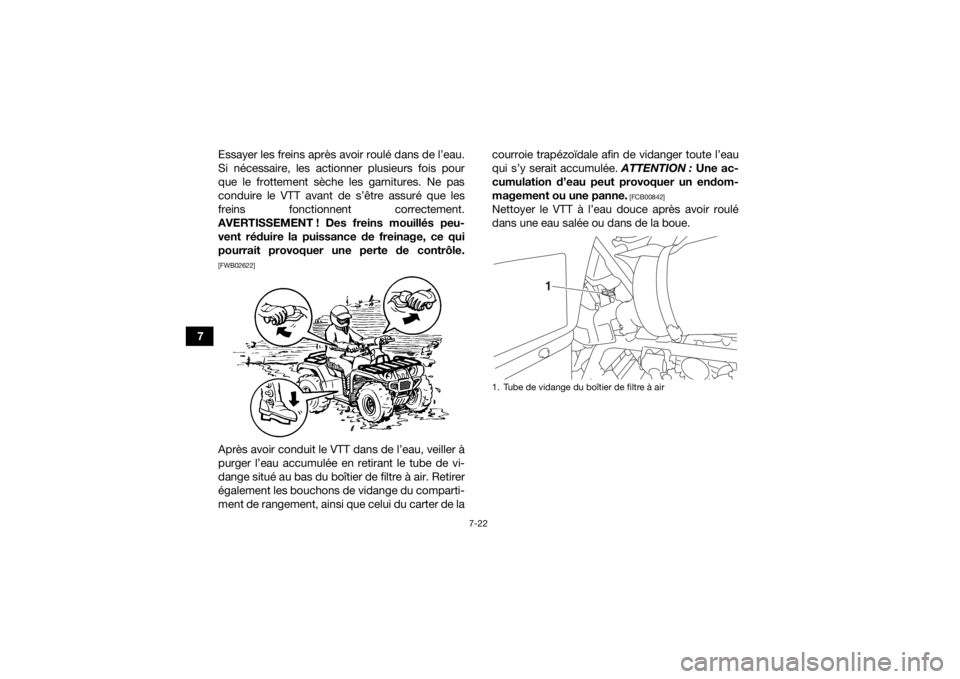

dans une eau salée ou dans de la boue.1. Tube de vidange du boîtier de filtre à air
1
UB5K60F0.book Page 22 Monday, May 21, 2018 2:16 PM

7-23
7
CONDUITE SUR TERRAIN ACCIDENTÉ
AVERTISSEMENT
FWB01652Une technique incorrecte de conduite sur des
obstacles pourrait entraîner une perte de con-
trôle du véhicule, voire une collision. Repérer
les obstacles éventuels avant de conduire sur
un terrain inconnu. Ne jamais essayer de rouler
sur des obstacles de grande taille, tels que de
gros rochers ou des arbres abattus. Toujours
suivre minutieusement les procédés de
conduite sur obstacles décrits dans ce ma-
nuel. Une vigilance extrême s’impose lors de la
conduite sur terrain accidenté. Repérer les obs-
tacles susceptibles d’endommager le VTT ou de
provoquer un accident ou le renversement du vé-
hicule. Toujours veiller à garder en permanence
les pieds sur les marchepieds. Éviter d’effectuer
des sauts, car cela risquerait d’entraîner la perte
de contrôle du VTT, voire son endommagement.
1. Bouchon de vidange du compartiment de rangement
1. Bouchon de vidange du carter de la courroie trapézoïdale
1
1
UB5K60F0.book Page 23 Monday, May 21, 2018 2:16 PM

7-24
7DÉRAPAGE ET PATINAGE
AVERTISSEMENT
FWB01663Une technique incorrecte de contrôle du pati-
nage ou du glissement peut provoquer une
perte de contrôle du VTT. Le véhicule pourrait
également être redressé trop subitement, ce
qui peut provoquer son renversement.

Apprendre à contrôler le patinage ou le glis-
sement en s’exerçant à faible vitesse sur une
surface uniforme et de niveau.
 Sur des surfaces extrêmement glissantes,
telles que de la glace, rouler lentement et
être très prudent afin de limiter le risque de
perte de contrôle du véhicule. Conduire prudemment sur les sols glissants ou
meubles, car le VTT risque de déraper. Un déra-
page soudain peut provoquer un accident si le vé-
hicule n’est pas redressé.
Une bonne technique pour réduire le risque de pa-
tinage des roues avant consiste à faire passer le
poids de son corps à l’avant du véhicule. Si les roues arrière commencent à déraper, il est
possible de regagner le contrôle du véhicule (si
l’espace disponible est suffisant) en manœuvrant
dans la direction du dérapage. Il est déconseillé
de freiner ou d’accélérer avant d’avoir repris le
contrôle du véhicule.UB5K60F0.book Page 24 Monday, May 21, 2018 2:16 PM

7-25
7
Le contrôle des dérapages est une technique qui
s’acquiert avec la pratique. Choisir avec discerne-
ment le terrain sur lequel on s’entraîne, puisque la
stabilité et le contrôle du véhicule seront réduits. Il
convient absolument d’éviter d’effectuer des ma-
nœuvres de dérapage sur des surfaces extrême-
ment glissantes, telles que la glace ou le verglas,
afin de réduire le risque de perte de contrôle du
véhicule.
QUE FAIRE SI...
Cette section est destinée à servir de référence
seulement. Il convient de lire en entier les para-
graphes concernant les techniques de conduite. QUE FAIRE...

Si le VTT ne tourne pas alors qu’on tente d’ef-
fectuer un virage :
Arrêter le VTT et effectuer à nouveau les ma-
nœuvres de changement de direction. Veiller à
faire passer tout son poids sur le marchepied du
côté extérieur du virage. Pour obtenir un
meilleur contrôle, faire passer son poids sur les
roues avant. (Voir page 7-14.)
 Si le VTT se met à basculer dans un virage :
Se pencher plus du côté intérieur du virage pour
retrouver l’équilibre. Si nécessaire, lâcher pro-
gressivement les gaz et/ou manœuvrer vers
l’extérieur du virage. (Voir page 7-14.)
 Si le VTT commence à chasser :
Si l’espace de manœuvre est suffisant, tourner
le guidon dans la direction dans laquelle le véhi-
cule chasse. Il est déconseillé de freiner ou
d’accélérer avant d’avoir repris le contrôle du
véhicule. (Voir page 7-24.)
 Si le VTT ne peut franchir la côte :
Tourner le VTT s’il avance avec suffisamment
de puissance. Sinon, s’arrêter et descendre du
VTT du côté de la montée et le tourner en le
poussant. Si le quad se met à reculer, surtout
NE PAS UTILISER LE FREIN ARRIÈRE SI LE
UB5K60F0.book Page 25 Monday, May 21, 2018 2:16 PM

7-26
7MODE À “2WD” EST SÉLECTIONNÉ, car le vé-
hicule pourrait se renverser et le pilote risque
d’être coincé sous celui-ci. Descendre du VTT
du côté amont. (Voir page 7-15.)
 S’il faut effectuer la traversée latérale d’une
pente :
Conduire en maintenant son corps du côté de la
montée afin de garder l’équilibre. Si le VTT se
met à basculer, diriger le véhicule vers le bas de
la pente (s’il n’y a aucun obstacle) afin de retrou-
ver l’équilibre. Descendre immédiatement du
côté de la montée si le véhicule ne peut pas être
redressé. (Voir page 7-20.)
 S’il est nécessaire de traverser des eaux peu
profondes :
Conduire doucement et avec prudence dans
des eaux à faible courant, en étant à l’affût des
obstacles. S’assurer de bien évacuer toute l’eau
du VTT après être sort i de l’eau et S’ASSURER
DU BON FONCTIONNEMENT DES FREINS. Ne
pas conduire le VTT avant d’être sûr que les
freins fonctionnent à nouveau. (Voir page 7-21.)
UB5K60F0.book Page 26 Monday, May 21, 2018 2:16 PM

8-1
8
FBU28788
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
FBU21677La réalisation des contrôles et entretiens, réglages
et lubrifications périodiques permet de garantir le
meilleur rendement possible et contribue haute-
ment à la sécurité de conduite. Le propriétaire et
le conducteur ont le devoir de veiller à la sûreté du
véhicule. Les points de contrôle, réglage et lubrifi-
cation principaux du véhicule sont expliqués aux
pages suivantes.
AVERTISSEMENT
FWB01842L’omission d’entretiens ou l’utilisation de tech-
niques d’entretien incorrectes peut accroître
les risques de blessures, voire de mort, pen-
dant un entretien ou l’utilisation du véhicule. Si
l’on ne maîtrise pas les techniques d’entretien
du véhicule, ce travail doit être confié à un con-
cessionnaire Yamaha.
AVERTISSEMENT
FWB02563Couper le moteur avant d’effectuer tout entre-
tien, sauf quand autrement spécifié.
Les pièces mobiles d’un moteur en marche
risquent de happer un membre ou un vête-
ment et les éléments électriques de provo-
quer décharges et incendies.
 Faire tourner le moteur pendant l’entretien
du véhicule peut résulter en blessures ocu-
laires, brûlures, empoisonnement par le mo-
noxyde de carbone pouvant provoquer la
mort. Se reporter à la page 2-7 pour plus
d’informations concernant le monoxyde de
carbone.

AVERTISSEMENT
FWB02691Les disques, étriers, tambours et garnitures de
frein peuvent devenir très chauds lors de leur
utilisation. Pour éviter tout risque de brûlures,
laisser refroidir les éléments de frein avant de
les toucher. Les fréquences données dans les tableaux des
entretiens périodiques s’entendent pour la
conduite dans des conditions normales. Le pro-
priétaire devra donc ADAPTER LES FRÉ-
UB5K60F0.book Page 1 Monday, May 21, 2018 2:16 PM

8-2
8QUENCES PRÉCONISÉES ET ÉVENTUELLE-
MENT LES RACCOURCIR en fonction du climat,
du terrain, de la situation géographique et de
l’usage qu’il fait de son véhicule.
FBU29573Manuel du propriétaire et trousse de
réparationS’assurer de toujours conserver le manuel du pro-
priétaire, la trousse de réparation et le manomètre
basse pression pour pneus dans le véhicule afin
de les avoir sous la main en cas de besoin. Veiller
à protéger le manuel du propriétaire en le rangeant
dans la pochette en plastique, puis en plaçant
cette dernière dans la pochette à documents.
Les informations données dans ce manuel et les
outils de la trousse de réparation sont destinés à
fournir au propriétaire les moyens nécessaires
pour effectuer l’entretien préventif et les petites ré-
parations. Toutefois, des outils supplémentaires
comme une clé dynamométrique sont néces-
saires pour effectuer correctement certains tra-
vaux d’entretien.
1. Manuel du propriétaire
2. Trousse de réparation
3. Manomètre basse pression pour pneus
1
2
3
UB5K60F0.book Page 2 Monday, May 21, 2018 2:16 PM

8-3
8
N.B.Si l’on ne dispose pas des outils ou de l’expé-
rience nécessaires pour mener un travail à bien, il
faut le confier à un concessionnaire Yamaha. UB5K60F0.book Page 3 Monday, May 21, 2018 2:16 PM

8-4
8
FBU36872Tableau des entretiens périodiques : Système antipollutionN.B.Si le VTT n’est pas équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences
d’entretien indiquées en mois.
 Pour les véhicules équipés d’un compteur kilométrique ou d’un compteur horaire, suivre la fréquence
d’entretien indiquée en mois si le VTT n’a pas atteint la distance indiquée ou les heures de fonctionne-
ment du moteur indiquées.
 L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données tech-
niques, les connaissances et l’outillage adéquats, il doit être confié à un concessionnaire Yamaha. Nº ÉLÉMENTS CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL
CHAQUE
Le plus
court des
intervalles mois136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320
1 *Canalisation de car-
burant • Contrôler l’état des durites d’alimentation et les
remplacer si elles sont abîmées. √√√
2 Bougie • Contrôler l’état et nettoyer, régler l’écartement
des électrodes ou remplacer si nécessaire. √√√√√
3 *Soupapes • Contrôler le jeu de soupape et le régler si néces-
saire. √ √√√
4 *Circuit de ventila-
tion du carter mo-
teur • Contrôler l’état de la durite de mise à l’air et la
remplacer si elle est abîmée. √√√
UB5K60F0.book Page 4 Monday, May 21, 2018 2:16 PM
