IDENTIFICACIÓN DEL VEHÍCULO
SBU28205Números de identificaciónAnote el número de identificación del vehículo y
los datos de la etiqueta de modelo en los espacios
previstos a continuación.
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL MODELO:SBU26032Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor. Este número de 17 dígitos se
utiliza para identificar su ATV.

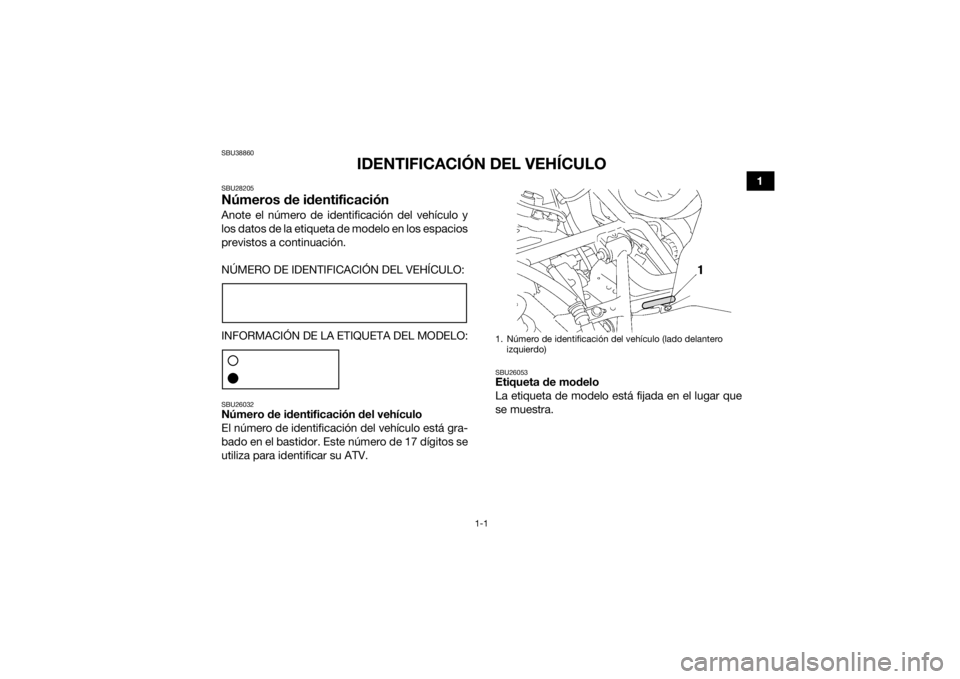

SBU26053Etiqueta de modelo
La etiqueta de modelo está fijada en el lugar que
se muestra.1. Número de identificación del vehículo (lado delantero izquierdo)
UB5K62S0.book Page 1 Wednesday, May 8, 2019 11:57 AM

1-2

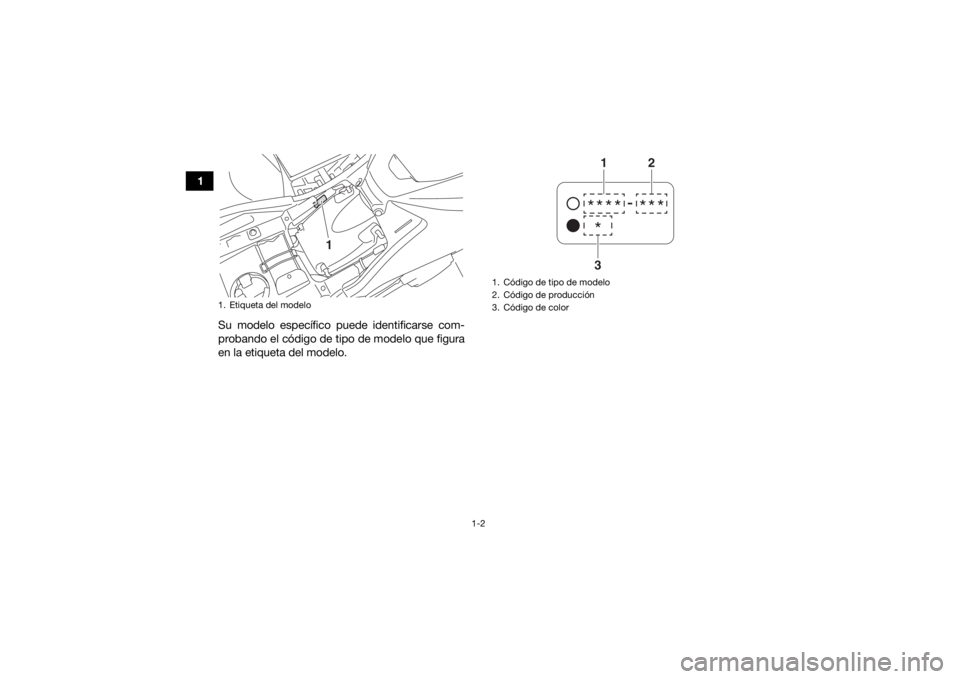

1Su modelo específico puede identificarse com-
probando el código de tipo de modelo que figura
en la etiqueta del modelo.
1. Etiqueta del modelo
1
1. Código de tipo de modelo
2. Código de producción
3. Código de color
*
****
-
***1
3
2
UB5K62S0.book Page 2 Wednesday, May 8, 2019 11:57 AM

2-1
2
SBU29681

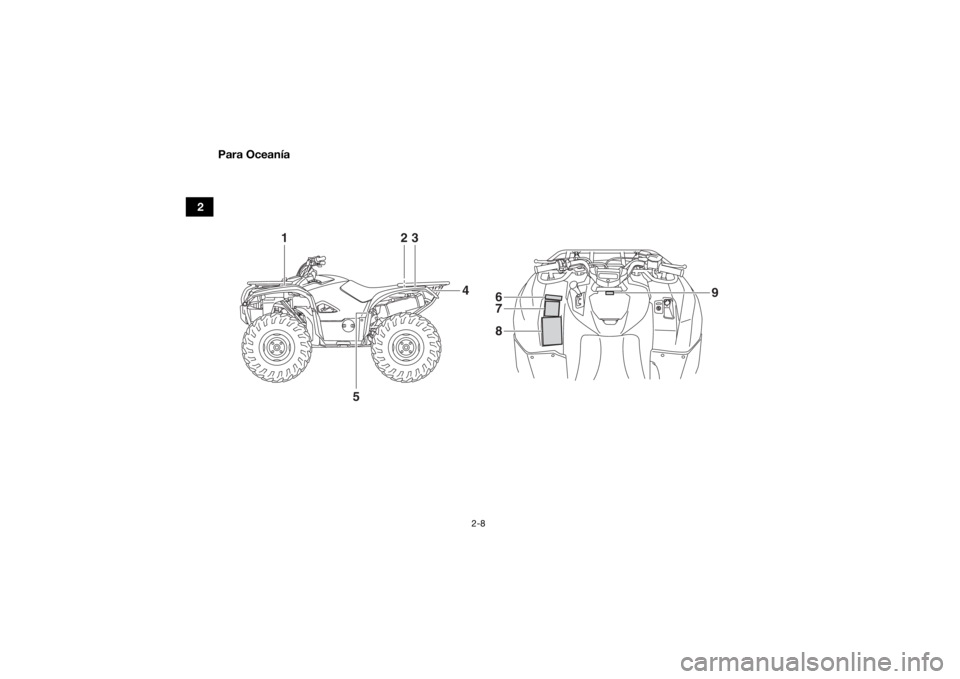

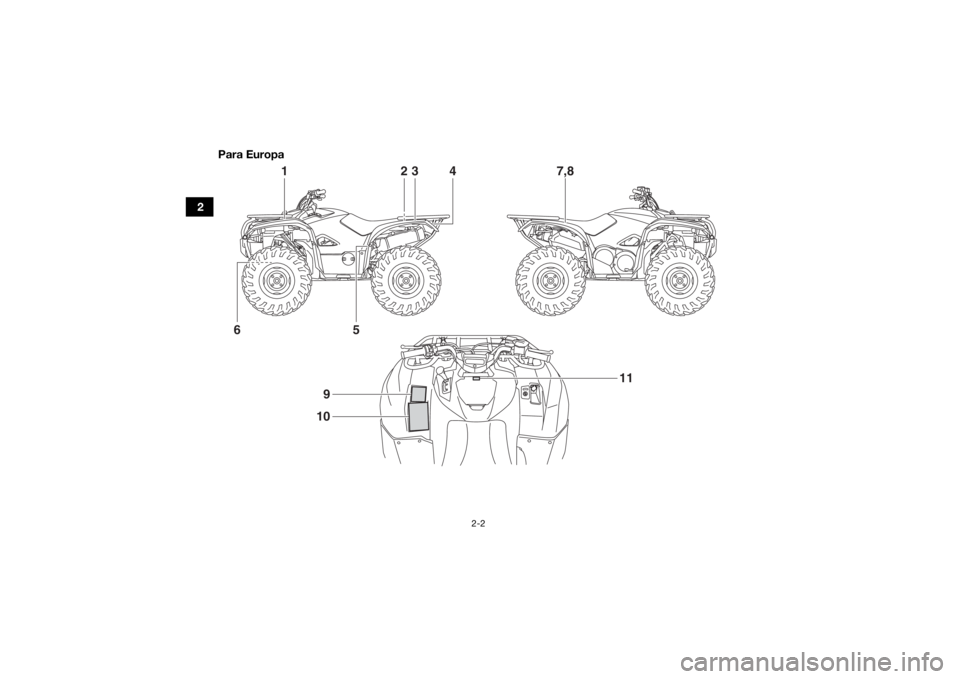

LOCALIZACIÓN DE LAS ETIQUETAS DE ADVERTENCIA Y ESPECIFICACIÓN
SBU37163Lea y entienda todas las etiquetas del ATV. Estas etiquetas contienen información importante sobre el fun-
cionamiento adecuado y seguro del vehículo.
No elimine ninguna de las etiquetas colocadas en el ATV. Si una etiqueta resulta difícil de leer o se des-
prende, puede solicitar una etiqueta de repuesto a su concesionario Yamaha.UB5K62S0.book Page 1 Wednesday, May 8, 2019 11:57 AM

2-2
2Para Europa
1
23 4
5
11
9
10
7,8
6
UB5K62S0.book Page 2 Wednesday, May 8, 2019 11:57 AM

2-3
2
< 5880 N< 600 kgf< 1322 lbf
< 147 N
< 15 kgf
< 33 lbf
37S-F817S-00
B16-F817R-10< 90 kg
( 198 lbs)B16-F817R-00< 50 kg
( 110 lbs)
1P0-F816P-20
YAMAHA
YAMAHA BB5-F816M-M035.0 kPa
0.35 kgf/cm²
5.0 psi30.0 kPa
0.30 kgf/cm²
4.4 psi 50.0 kPa
0.50 kgf/cm²
7.3 psi50.0 kPa
0.50 kgf/cm²
7.3 psi12
3
4
5
UB5K62S0.book Page 3 Wednesday, May 8, 2019 11:57 AM

2-4
2
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPANYFM700FWBD
36.0 kW
318 kg
2019
B5K-F155A-60
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPANYFM700FWBD
36.0 kW
323 kg
2019
B5K-F155A-70
YAMAHA
1HP-F811R-00
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPANYFM700FWB
36.0 kW
313 kg
2019
B6K-F155A-30

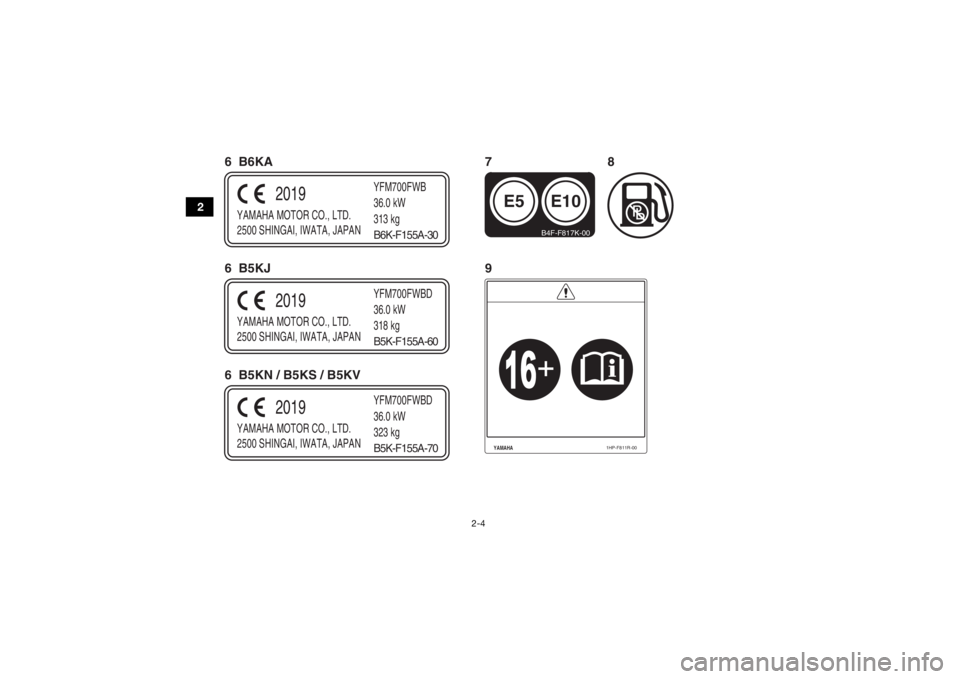

E10
E5
B4F-F817K-00
6 B6KA
6 B5KJ
6 B5KN / B5KS / B5KV 78
9UB5K62S0.book Page 4 Wednesday, May 8, 2019 11:57 AM

2-5
2
1P0-F816R-00
YAMAHA
B4F-F817R-10< 4 kg
( 9 lbs)
10 11
UB5K62S0.book Page 5 Wednesday, May 8, 2019 11:57 AM

2-6
2Familiarícese con los pictogramas siguientes y lea el texto explicativo; a continuación, asegúrese de com-
probar qué pictogramas son aplicables a su modelo.
Lea el manual del propietario.
Utilizar SIEMPRE un casco homologado y
ropa protectora.
Utilización a partir de los 16 años.
La utilización de este ATV por jóvenes
menores de 16 años representa un peligro
de lesiones graves o accidente mortal. No utilizar NUNCA en vías asfaltadas.
No llevar NUNCA pasajeros.
No utilizar NUNCA bajo los efectos de
drogas o alcohol.
No almacenar NUNCA combustible ni
líquidos inflamables.
Esta unidad contiene nitrógeno gaseoso a
alta presión.
Una manipulación indebida puede provocar
una explosión. No debe nunca incinerar,
perforar ni abrir.
UB5K62S0.book Page 6 Wednesday, May 8, 2019 11:57 AM

2-7
2
E10E5

**.* kPa
*.** kgf/cm²
*.* psi **.* kPa
*.** kgf/cm²
*.* psi
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN
******
*** kW
*** kg
****1
2
34
Este pictograma m
uestra el límite de peso remolcado.
(Peso combinado del remolque y su carga).
Un exceso de carga puede ocasionar una pérdida de
control.
Una pérdida de control p uede provocar lesiones
gra ves o un accidente mortal.
Marca de identificación del comb ustible
EN228.
Se puede utilizar gasolina con un contenido
máximo de etanol del 10%. Marca de identificación del comb ustible
EN228.
Se puede utilizar gasolina con un contenido
máximo de etanol del 5%.
Utilice únicamente gasolina sin plomo.
Mida la presión con los ne umáticos fríos. Ajuste la presión de los ne
umáticos.
Una presión incorrecta de los ne umáticos
puede ocasionar una pérdida de control.
Una pérdida de control p uede provocar
lesiones gra ves o un accidente mortal.
En este pictograma se m uestran los límites de carga o
carga máxima de este AT V.
Respete todos los límites de carga y demás instr ucciones
relativ as a la carga que se dan en este man ual.
La carga puede incluir el conductor, el pasajero, e quipo
de protección personal, accesorios, objetos, e quipaje y
demás elementos relacionados.
V erifique que no se sobrepasen los límites de carga.
Un exceso de carga p uede ocasionar una pérdida de
control.
Una pérdida de control p uede provocar lesiones gra ves o
un accidente mortal.Este pictograma m uestra el límite de peso sobre el gancho
de remolque. (Peso sobre el gancho de remolque).
Un exceso de carga p uede ocasionar una pérdida de
control.
Una pérdida de control p uede provocar lesiones gra ves o
un accidente mortal.
1
2
3
4 Año de constr
ucción
Modelo
Potencia máxima
Peso en orden de marcha
UB5K62S0.book Page 7 Wednesday, May 8, 2019 11:57 AM

2-8
2Para Oceanía
3
5 4
9
6
7
8
