YAMAHA KODIAK 700 2020 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2020, Model line: KODIAK 700, Model: YAMAHA KODIAK 700 2020Pages: 196, tamaño PDF: 7 MB
Page 1 of 196

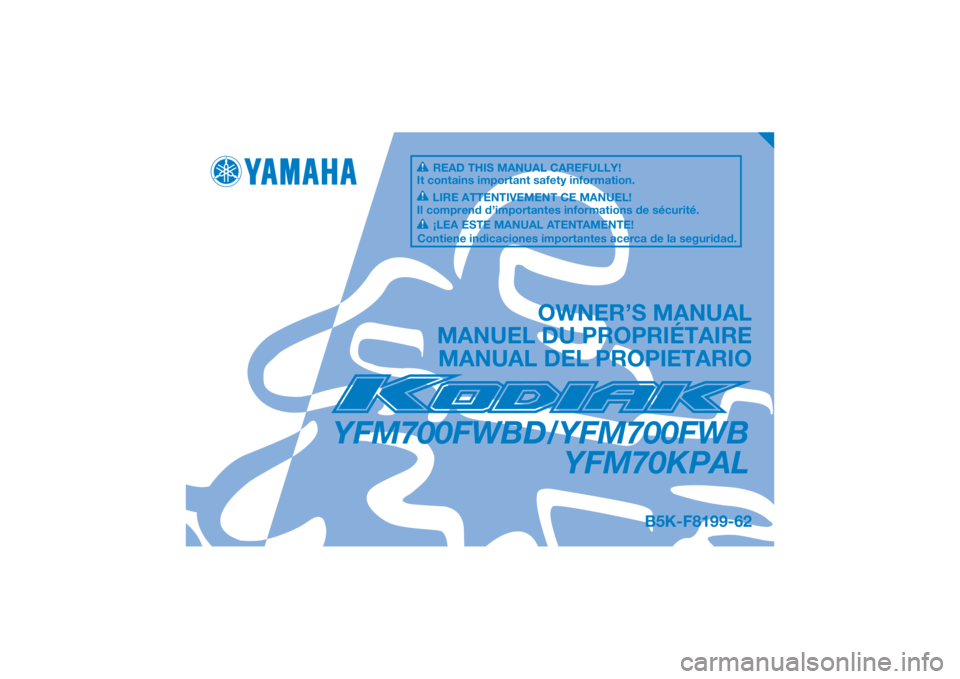

DIC183
YFM700FWBD/YFM700FWBYFM70KPAL
OWNER’S MANUAL
MANUEL DU PROPRIÉTAIRE MANUAL DEL PROPIETARIO
B5K-F8199-62
READ THIS MANUAL CAREFULLY!
It contains important safety information.
LIRE ATTENTIVEMENT CE MANUEL!
Il comprend d’importantes informations de sécurité.
¡LEA ESTE MANUAL ATENTAMENTE!
Contiene indicaciones importantes acerca de la seguridad.
Page 2 of 196
DIC183
Original instructionsNotice originaleManual original
PRINTED IN USA
2019.05-0.6×1 CR (E,F,S)
Page 3 of 196

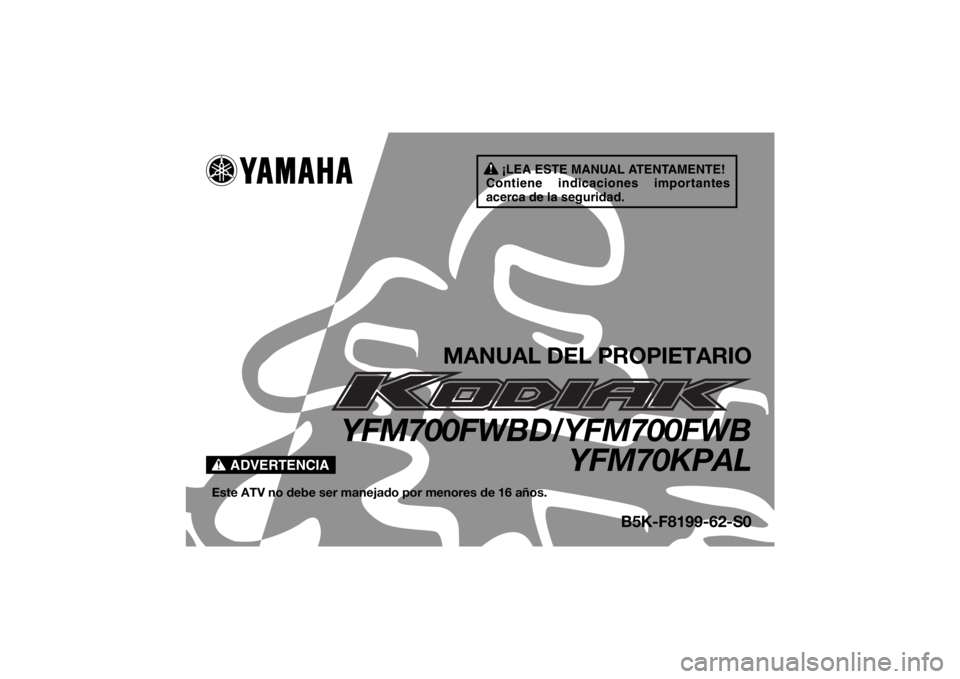

¡LEA ESTE MANUAL ATENTAMENTE!
Contiene indicaciones importantes
acerca de la seguridad.
ADVERTENCIA
MANUAL DEL PROPIETARIO
YFM700FWBD/YFM700FWB YFM70KPAL
Este ATV no debe ser manejado por menores de 16 años.
B5K-F8199-62-S0
UB5K62S0.book Page 1 Wednesday, May 8, 2019 11:57 AM
Page 4 of 196

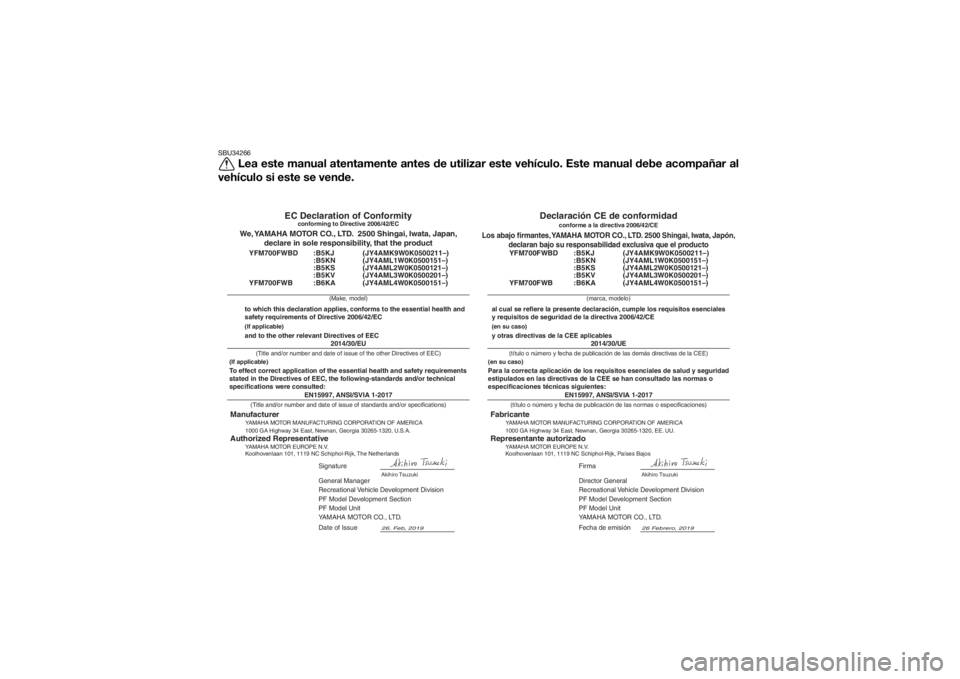

SBU34266
Lea este manual atentamente antes de utilizar este vehículo. Este manual debe acompañar al
vehículo si este se vende.
EN15997, ANSI/SVIA 1-2017
Director General
Recreational Vehicle Development Division
PF Model Development Section
PF Model Unit
YAMAHA MOTOR CO., LTD.
Los abajo firmantes, YAMAHA MOTOR CO., LTD. 2500 Shingai, Iwata, Japón, declaran bajo su responsabilidad exclusiva que el producto
(marca, modelo)2014/30/UE
(título o número y fecha de publicación de las demás directivas de la CEE)YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol-Rijk, Países Bajos
Firma
Fecha de emisión
(en su caso)y otras directivas de la CEE aplicables al cual se refiere la presente declaración, cumple los requisitos esenciales
y requisitos de seguridad de la directiva 2006/42/CE(en su caso)Para la correcta aplicación de los requisitos esenciales de salud y se\
guridad
estipulados en las directivas de la CEE se han consultado las normas o
especificaciones técnicas siguientes:
(título o número y fecha de publicación de las normas o especificaciones)
Representante autorizado
Declaración CE de conformidad
conforme a la directiva 2006/42/CE
Fabricante
YAMAHA MOTOR MANUFACTURING CORPORATION OF AMERICA
1000 GA Highway 34 East, Newnan, Georgia 30265-1320, EE. UU.
Akihiro Tsuzuki26 Febrero, 2019
YFM700FWBD :B5KJ (JY4AMK9W0K0500211–)
:B5KN (JY4AML1W0K0500151–)
:B5KS (JY4AML2W0K0500121–)
:B5KV (JY4AML3W0K0500201–)
YFM700FWB :B6KA (JY4AML4W0K0500151–)
EN15997, ANSI/SVIA 1-2017
General Manager
Recreational Vehicle Development Division
PF Model Development Section
PF Model Unit
YAMAHA MOTOR CO., LTD.
26, Feb,
2019
We, YAMAHA MOTOR CO., LTD. 2500 Shingai, Iwata, Japan,declare in sole responsibility, that the product
(Make, model)
(If applicable)
and to the other relevant Directives of EEC
2014/30/EU
(Title and/or number and date of issue of the other Directives of EEC)
(If applicable)YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol-Rijk, The Netherlands
Signature
Akihiro Tsuzuki
Date of Issue
to which this declaration applies, conforms to the essential health and
safety requirements of Directive 2006/42/EC
To effect correct application of the essential health and safety requirements
stated in the Directives of EEC, the following-standards and/or technical
specifications were consulted:
(Title and/or number and date of issue of standards and/or specifications)
Authorized Representative
EC Declaration of Conformity
conforming to Directive 2006/42/EC
Manufacturer
YAMAHA MOTOR MANUFACTURING CORPORATION OF AMERICA
1000 GA Highway 34 East, Newnan, Georgia 30265-1320, U.S.A.YFM700FWBD :B5KJ (JY4AMK9W0K0500211–)
:B5KN (JY4AML1W0K0500151–)
:B5KS (JY4AML2W0K0500121–)
:B5KV (JY4AML3W0K0500201–)
YFM700FWB :B6KA (JY4AML4W0K0500151–)
UB5K62S0.book Page 1 Wednesday, May 8, 2019 11:57 AM
Page 5 of 196
SBU17171
INTRODUCCIÓN
SBU17293Le felicitamos por su compra del Yamaha YFM700FWBD / YFM700FWB / YFM70KPAL. Este ATV repre-
senta el resultado de muchos años de experiencia de Yamaha en la producción de máquinas deportivas,
de turismo y de competición que marcan el ritmo de las carreras. Con la compra de este Yamaha, podrá
apreciar el alto grado de perfección técnica y fiabilidad que han convertido a Yamaha en el líder de estos
campos.
El presente manual le proporcionará un buen conocimiento básico de las características y el manejo del
ATV. También contiene indicaciones importantes acerca de la seguridad y aporta información so-
bre las técnicas y habilidades especiales necesarias para conducir el ATV, así como los procedimien-
tos básicos de mantenimiento e inspección. Si tiene alguna duda respecto al mantenimiento o manejo del
ATV, consulte a su concesionario Yamaha.
MENSAJE IMPORTANTE SOBRE SEGURIDAD:
Lea íntegramente este manual antes de utilizar el ATV. Asegúrese de haber comprendido todas las ins-
trucciones.
Preste mucha atención a los rótulos de advertencia y atención del ATV.
Este ATV no debe ser manejado por menores de 16 años.UB5K62S0.book Page 1 Wednesday, May 8, 2019 11:57 AM
Page 6 of 196
SBU17331
INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
SBU17344LA INOBSERVANCIA DE LAS ADVERTENCIAS CONTENIDAS EN ESTE MANUAL PUEDE ACARREAR
LESIONES GRAVES O INCLUSO MORTALES.
En este manual, la información particularmente importante se distingue mediante las siguientes anotacio-
nes:NOTAEl producto y las especificaciones pueden modificarse sin previo aviso.
El ATV que ha adquirido puede variar ligeramente de las ilustraciones que aparecen en este manual.
Este es el símbolo de alerta de seguridad. Se utiliza para avisarle de
un posible peligro de lesiones personales. Respete todos los mensa-
jes de seguridad situados después de este símbolo, a fin de evitar la
posibilidad de lesiones o un accidente mortal.
Una ADVERTENCIA indica una situación de peligro que, si no se evi-
ta, puede ocasionar lesiones graves o un accidente mortal.
Un mensaje de ATENCIÓN indica precauciones especiales que se
deben adoptar para evitar causar daños materiales a su vehículo u
otras propiedades.
Una NOTA proporciona información clave para facilitar o clarificar los pro-
cedimientos.
ADVERTENCIA
ATENCIÓN NOTAUB5K62S0.book Page 1 Wednesday, May 8, 2019 11:57 AM
Page 7 of 196
SBU17351
AVISO IMPORTANTE
SBU17373Este ATV ha sido fabricado y diseñado únicamente para uso en terrenos sin pavimentar. Por lo tanto, es
peligroso circular con el ATV por superficies pavimentadas, calles, carreteras o autopistas.
Se ruega consultar las leyes y reglamentaciones locales sobre vehículos motorizados antes de usar el
ATV.
SBU17411YFM700FWBD / YFM700FWB / YFM70KPALMANUAL DEL PROPIETARIO
©2020 Yamaha Motor Co., Ltd.
1ª edición, abril 2019
Todos los derechos reservados.
Toda reproducción o uso no autorizado
sin el consentimiento escrito de Yamaha Motor Co., Ltd.
quedan expresamente prohibidos.
Impreso en EE.UU.
UB5K62S0.book Page 1 Wednesday, May 8, 2019 11:57 AM
Page 8 of 196
SBU17421
TABLA DE CONTENIDOS
IDENTIFICACIÓN DEL VEHÍCULO ................. 1-1Números de identificación .......................... 1-1
LOCALIZACIÓN DE LAS ETIQUETAS DE
ADVERTENCIA Y ESPECIFICACIÓN ............. 2-1
INFORMACIÓN RELATIVA A LA
SEGURIDAD ................................................... 3-1
DESCRIPCIÓN ............................................... 4-1 Vista izquierda ............................................. 4-1
Vista derecha .............................................. 4-1
Mandos e instrumentos .............................. 4-2
FUNCIONES DE LOS INSTRUMENTOS Y
LOS MANDOS................................................ 5-1 Interruptor principal..................................... 5-1
Luces indicadoras y luces de aviso ............ 5-1
Visor multifunción (YFM700FWBD / YFM70KPAL) ............................................. 5-6
Interruptores del manillar .......................... 5-12
Palanca de tracción “2WD/4WD” (YFM700FWB) ......................................... 5-18
Maneta de aceleración .............................. 5-19 Limitador de velocidad ............................. 5-19
Maneta del freno delantero ...................... 5-20
Pedal del freno y maneta del freno
trasero .................................................... 5-21
Palanca de selección de marcha.............. 5-22
Tapón del depósito de gasolina ............... 5-22
Gasolina .................................................... 5-23
Asiento ...................................................... 5-25
Compartimento portaobjetos ................... 5-26
Portaequipajes delantero.......................... 5-27
Portaequipajes trasero ............................. 5-27
Amortiguadores delanteros y traseros (YFM700FWBD / YFM70KPAL) .............. 5-27
Enganche del remolque ........................... 5-29
Toma de corriente continua...................... 5-30
COMPROBACIONES ANTES DE LA
UTILIZACIÓN ................................................. 6-1 Gasolina ...................................................... 6-4
Aceite de motor .......................................... 6-4
Aceite del engranaje final ........................... 6-4
Aceite del diferencial .................................. 6-4
Líquido refrigerante .................................... 6-4
Frenos delantero y trasero.......................... 6-4UB5K62S0.book Page 1 Wednesday, May 8, 2019 11:57 AM
Page 9 of 196
Maneta de aceleración................................ 6-5
Neumáticos ................................................. 6-5
Fijaciones del bastidor ................................ 6-9
Instrumentos, luces e interruptores ............ 6-9
FUNCIONAMIENTO ....................................... 7-1 Arranque del motor ..................................... 7-1
Funcionamiento de la palanca de selección de marcha y conducción hacia
atrás .......................................................... 7-3
Rodaje del motor......................................... 7-5
Estacionamiento ......................................... 7-5
Estacionamiento en una pendiente............. 7-5
Accesorios y carga...................................... 7-6
CONDUCCIÓN DEL ATV ............................... 8-1 FAMILIARÍCESE CON SU ATV ................... 8-2
CONDUZCA CON CUIDADO Y SENTIDO COMÚN..................................................... 8-2
VIGILE POR DÓNDE CONDUCE .............. 8-10
CÓMO GIRAR CON SU ATV..................... 8-14
SUBIDA DE PENDIENTES ........................ 8-15
BAJADA DE PENDIENTES........................ 8-18
CRUCE DE PENDIENTES ......................... 8-20
CRUCE DE AGUAS POCO PROFUNDAS .......................................... 8-21 CONDUCCIÓN EN TERRENO
ACCIDENTADO ...................................... 8-23
PATINAZOS Y DERRAPES ....................... 8-24
QUÉ DEBE HACER SI... ........................... 8-25
AJUSTES Y MANTENIMIENTO
PERIÓDICOS ................................................. 9-1 Manual del propietario y juego de herramientas ............................................. 9-2
Cuadro de mantenimiento periódico: Sistema de control de emisiones ............. 9-4
Cuadro de mantenimiento periódico: Mantenimiento y engrase generales......... 9-6
Desmontaje y montaje de los paneles...... 9-11
Comprobación de la bujía ........................ 9-19
Aceite de motor y cartucho del filtro de aceite ...................................................... 9-21
Por qué Yamalube .................................... 9-26
Aceite del engranaje final ......................... 9-26
Aceite del diferencial ................................ 9-30
Líquido refrigerante .................................. 9-32
Limpieza del filtro de aire.......................... 9-40
Limpieza del parachispas ........................ 9-43
Tapón de drenaje de la caja de la correa trapezoidal .............................................. 9-44
Ajuste del juego de la maneta de aceleración ............................................. 9-45
UB5K62S0.book Page 2 Friday, May 10, 2019 1:33 PM
Page 10 of 196
Holgura de la válvula ................................. 9-46
Frenos ....................................................... 9-46
Comprobación de las pastillas de freno delantero y de las placas de fricción del
freno trasero ............................................ 9-46
Comprobación del nivel de líquido de frenos ...................................................... 9-47
Cambio del líquido de freno ...................... 9-49
Comprobación del juego de la maneta del freno delantero .................................. 9-49
Ajuste de la maneta del freno trasero y del juego libre del pedal de freno ........... 9-50
Guardapolvos de ejes ............................... 9-52
Interruptores de la luz de freno ................. 9-53
Comprobación y engrase de los cables ... 9-53
Comprobación y engrase de las manetas de freno delantero y trasero .................... 9-54
Comprobación y engrase del pedal de freno ........................................................ 9-55
Comprobación de los cojinetes de los cubos de las ruedas ................................ 9-55
Comprobación de los bujes del estabilizador ............................................ 9-56
Engrase de los pivotes de articulación traseros ................................................... 9-56
Engrase del eje de dirección ..................... 9-57
Batería ....................................................... 9-58 Cambio de un fusible................................ 9-62
Cambio de una bombilla del faro ............. 9-65
Ajuste de una luz del faro ......................... 9-68
Cambio de la bombilla de la luz de
freno/piloto trasero ................................. 9-69
Desmontaje de una rueda ........................ 9-70
Montaje de una rueda............................... 9-70
Identificación de averías ........................... 9-72
Cuadros de identificación de averías ....... 9-73
LIMPIEZA Y ALMACENAMIENTO ............... 10-1 Limpieza ................................................... 10-1
Almacenamiento ....... ................................ 10-2
ESPECIFICACIONES ................................... 11-1
INFORMACIÓN PARA EL
CONSUMIDOR ............................................ 12-1 Etiqueta de certificación de emisiones (Europa) .................................................. 12-1
INDEX .......................................................... 13-1
UB5K62S0.book Page 3 Wednesday, May 8, 2019 11:57 AM
