YAMAHA KODIAK 700 2022 Manuale de Empleo (in Spanish)

9-37
9
11. Conecte el tubo flexible del depósito de refri-
gerante.
12. Vierta líquido refrigerante del tipo recomen- dado en el radiador hasta que esté lleno.
13. Vierta líquido refrigerante del tipo recomen- dado en el depósito hasta la marca de nivel
máximo y seguidamente coloque el tapón.
14. Afloje el tornillo de purga de aire de la bomba de agua, sin extraerlo, para que salga el aire
por el orificio. 15. Cuando empiece a salir refrigerante del orifi-
cio del tornillo, apriete el tornillo de purga de
aire de la bomba de agua con el par especifi-
cado.
16. Desmonte el panel E. (Véase la página 9-11).
17. Afloje el tornillo de la abrazadera y desmonte el conducto de refrigeración de la correa tra-
pezoidal.
Par de apriete:
Perno de drenaje del líquido refrigerante:10 N·m (1.0 kgf·m, 7.4 lb·ft)
1. Perno purgador de aire de la bomba de agua
1
Par de apriete: Tornillo de purga de aire de la bomba de
agua:10 N

9-38
918. Afloje el tornillo de purga de aire de la culata,
sin extraerlo, para que salga el aire por el ori-
ficio.
19. Cuando empiece a salir refrigerante del orifi- cio del tornillo, apriete el tornillo de purga de
aire de la culata con el par especificado.
20. Arranque el motor y déjelo al ralentí diez mi- nutos.
21. Acelere cinco veces. 22. Vierta líquido refrigerante adicional en el ra-
diador hasta que esté lleno.
23. Pare el motor y deje que se enfríe. Si el nivel de refrigerante ha descendido después de
haberse enfriado el motor, añada líquido refri-
gerante hasta que este llegue a la parte supe-
rior del radiador; seguidamente coloque el
tapón del radiador.
24. Arranque el motor y compruebe si se pierde líquido refrigerante.
NOTASi observa alguna fuga, haga revisar el sistema de
refrigeración en un concesionario Yamaha. 25. Monte el conducto de refrigeración de la co-rrea trapezoidal y apriete el tornillo de la abra-
zadera.
26. Monte el reposapiés colocando los pernos y las tuercas y, a continuación, apriételos con
el par especificado.
1. Perno purgador de aire de la culataPar de apriete:Tornillo de purga de aire de la culata:10 N

9-39
9

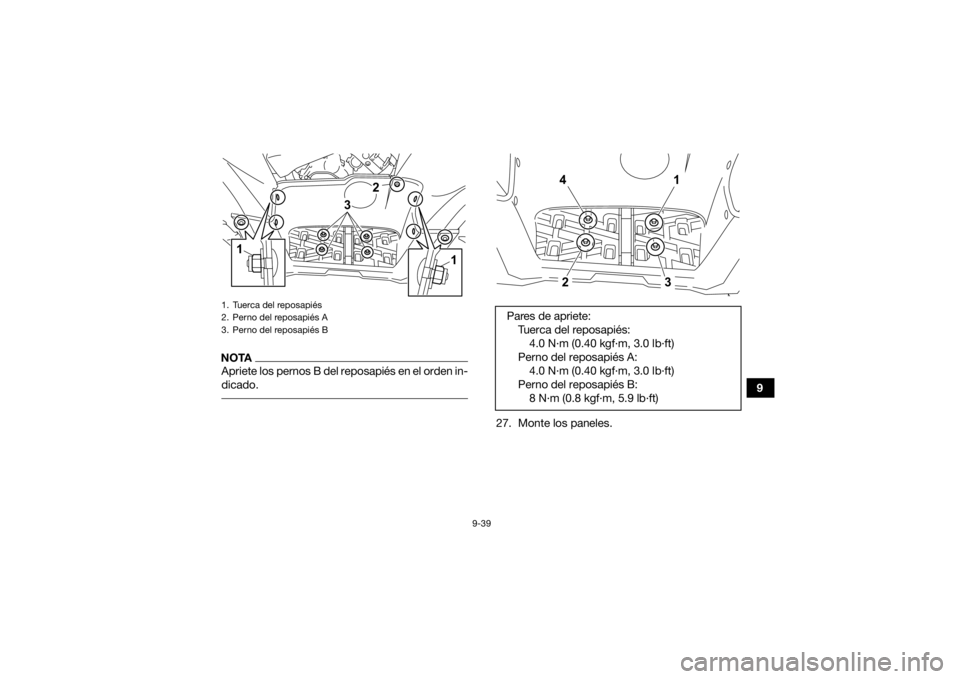

NOTAApriete los pernos B del reposapiés en el orden in-
dicado.
27. Monte los paneles.
1. Tuerca del reposapiés
2. Perno del reposapiés A
3. Perno del reposapiés B
3
1
2
1
Pares de apriete:Tuerca del reposapi

9-40
9
SBU34234Limpieza del filtro de aireDebe limpiar el filtro de aire según los intervalos
que se especifican en el cuadro de mantenimiento
periódico. Limpie o cambie el filtro de aire con ma-
yor frecuencia si utiliza el vehículo en lugares es-
pecialmente húmedos o polvorientos.NOTAEn la parte inferior de la caja del filtro de aire hay
un tubo de vaciado. Si se ha acumulado polvo o
agua en dicho tubo, vacíelo y limpie el filtro de aire
y la caja del mismo. 1. Aparque el ATV en una superficie nivelada.2. Desmonte el asiento. (Véase la página 5-25).
3. Retire la cubierta de la caja del filtro de aire
desenganchando las sujeciones.
4. Extraiga el filtro de aire de su caja.1. Tubo de vaciado de la caja del filtro de aire
1
1. Soporte de la cubierta de la caja del filtro de aire
2. Cubierta de la caja del filtro de aire
1 2
1
UB5K64S0.book Page 40 Tuesday, September 7, 2021 1:31 PM

9-41
9
5. Retire la placa de fijación del filtro de aire y
extraiga el material esponjoso de la rejilla del
filtro del aire. 6. Lave el material esponjoso con disolvente,
suavemente pero a fondo. ¡ADVERTENCIA!
Utilice siempre disolvente para la limpieza
de piezas. No utilice nunca disolventes
con una temperatura de inflamabilidad
baja o gasolina, pues el motor podría in-
cendiarse o explotar.
[SWB01943]
7. Escurra el exceso de disolvente del materialesponjoso y déjelo secar. ATENCIÓN: Al
oprimir el material esponjoso, no lo retuer-
za.
[SCB00442]

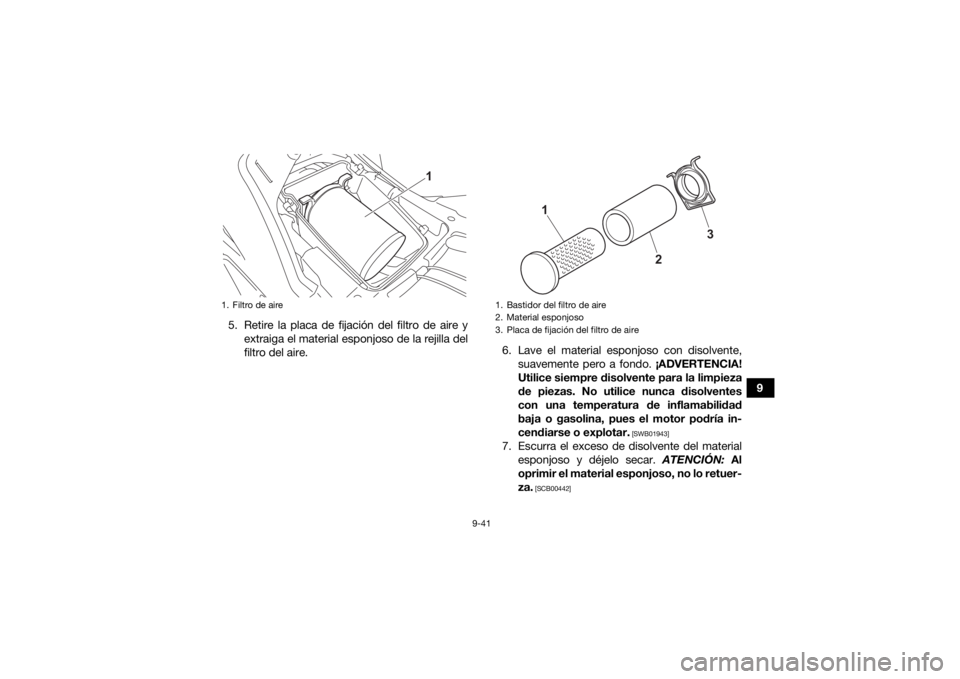

1. Filtro de aire
1
1. Bastidor del filtro de aire
2. Material esponjoso
3. Placa de fijaci

9-42
98. Compruebe el material esponjoso y cámbielo
si está dañado.
9. Aplique aceite de filtro del aire en espuma de Yamaha o de calidad similar al material es-
ponjoso.
NOTAEl material esponjoso debe estar húmedo, pero
sin gotear. 10. Instale el material esponjoso sobre la rejilla del filtro del aire y coloque la placa de fijación.
11. Introduzca el filtro de aire en la caja y monte la cubierta de la misma enganchando las su-
jeciones. ATENCIÓN: Verifique que el filtro
de aire esté correctamente asentado en la caja. No utilice nunca el motor sin el filtro
de aire. Si lo hace, la penetración de aire
no filtrado al motor acelera su desgaste y
puede provocar averías. Asimismo, el sis-
tema de inyección de gasolina se verá
afectado, provocando una reducción de
las prestaciones del motor y un posible re-
calentamiento.
[SCB00763]
12. Monte el asiento.NOTACada vez que realice el mantenimiento del filtro de
aire, compruebe si la toma de entrada a la caja del
mismo está obstruida. Verifique que la junta de
goma entre la caja del filtro de aire y el cuerpo del
acelerador y del colector sea estanca. Apriete
bien todos los racores para prevenir la posibilidad
de que entre aire no filtrado al motor. SBU28905Limpieza del parachispas Asegúrese de que el tubo de escape y el silencia-
dor estén fríos antes de limpiar el parachispas.
UB5K64S0.book Page 42 Tuesday, September 7, 2021 1:31 PM

9-43
9
ADVERTENCIA
SWB02342Deje siempre que el sistema de escape se en-
fríe antes de tocar ninguno de sus componen-
tes.
No arranque el motor con el parachispas des-
montado. Las chispas o las partículas del es-
cape pueden provocar lesiones, quemaduras o
un incendio. 1. Quite los pernos del tubo de escape.2. Desmonte el tubo de escape extrayéndolo
del silenciador y luego retire la junta.
3. Golpee ligeramente el tubo de escape y, a continuación, use un cepillo de alambre para
retirar cualquier acumulación de carbón tanto
en la parte del parachispas del tubo de esca-
pe como en el interior del alojamiento del
tubo de escape.
4. Comprobar si la junta está dañada. Cambiar si es necesario.
5. Coloque la junta en el tubo de escape y, a continuación, introduzca el tubo de escape
en el silenciador y alinee los orificios de los
pernos.
6. Coloque los pernos y apriételos con el par es- pecificado.1. Junta
2. Parachispas
3. Tubo trasero
4. Perno del tubo de escape
3
2
4
1
4
Par de apriete:
Perno del tubo de escape:10 N

9-44
9
SBU23932Tapón de drenaje de la caja de la co-
rrea trapezoidalDespués de circular por aguas lo bastante profun-
das como para que pueda introducirse agua en la
caja de la correa trapezoidal, extraiga el tapón de
drenaje de la caja de la correa trapezoidal para
drenar el agua de la caja.NOTASi se drena agua de la caja de la correa trapezoi-
dal después de haber extraído el tapón, solicite a
un concesionario Yamaha que inspeccione el
ATV: es posible que el agua haya afectado otras
partes del motor.
1. Tapón de drenaje de la caja de la correa trapezoidal
1
UB5K64S0.book Page 44 Tuesday, September 7, 2021 1:31 PM

9-45
9
SBU29705Ajuste del juego de la maneta de acele-
raciónCompruebe periódicamente el juego de la maneta
de aceleración y ajústelo según sea necesario.1. Deslice la cubierta de goma hacia atrás.
2. Afloje la contratuerca. 3. Para incrementar el juego de la maneta de
aceleración gire el perno de ajuste en la direc-
ción (a). Para reducir el juego de la maneta de
aceleración gire el perno de ajuste en la direc-
ción (b).
4. Apriete la contratuerca.
5. Deslice la cubierta de goma a su posición ori- ginal.
SBU24062Holgura de la válvulaLa holgura de la válvula se altera con el uso y,
como consecuencia de ello, se desajusta la mez-
cla de aire y gasolina y/o el motor produce ruidos.
Para evitarlo, un concesionario Yamaha debe
ajustar la holgura de la válvula según los intervalos
que se especifican en el cuadro de mantenimiento
periódico.SBU29602FrenosLa sustitución de componentes de los frenos re-
quiere conocimientos profesionales. El manteni-
miento de los frenos debe realizarse en un
concesionario Yamaha.
1. Cubierta de goma
2. Perno de ajuste del juego libre de la maneta de aceleración
3. Contratuerca
4. Juego libre de la palanca del aceleradorJuego de la maneta de aceleración: 3.0–5.0 mm (0.12–0.20 in)
2WD
4WD
3
2
1
4
(b)
(a)
UB5K64S0.book Page 45 Tuesday, September 7, 2021 1:31 PM

9-46
9
ADVERTENCIA
SWB02572Un mantenimiento o ajuste incorrecto de los
frenos puede provocar la pérdida de capaci-
dad de frenada, con el consiguiente riesgo de
accidente. SBU28415Comprobación de las pastillas de freno
delantero y las placas de fricción del
freno traseroDebe comprobar el desgaste de las pastillas de
freno delantero y de las placas de freno trasero
según los intervalos que se especifican en el cua-
dro de mantenimiento periódico.NOTAEste ATV está dotado de un freno trasero de múl-
tiples discos húmedos situado en el interior de la
caja del engranaje final. SBUM0191Pastillas de freno delantero
Cada pastilla de freno dispone de una ranura indi-
cadora de desgaste que le permite comprobar
éste sin necesidad de desmontar el freno. Para
comprobar el desgaste de la pastilla de freno, ob-serve la ranura indicadora de desgaste. Si una
pastilla de freno se ha desgastado hasta el punto
en que la ranura indicadora de desgaste ha des-
aparecido casi por completo, solicite a un conce-
sionario Yamaha que cambie el conjunto de las
pastillas de freno.
NOTAEs necesario quitar las ruedas para comprobar las
pastillas de freno. (Véase la página 9-69). 1. Ranura indicadora de desgaste
