SBU30322Placas de fricción del freno trasero
Las placas de fricción del freno trasero deben
comprobarse y, según sea necesario, cambiarse
en un concesionario Yamaha según los intervalos
que se especifican en el cuadro de mantenimiento
periódico.SBU29845Comprobación del nivel de líquido de
frenosAntes de utilizar el vehículo, verifique que el líqui-
do de frenos se encuentre por encima de la marca
de nivel mínimo. Añada líquido de frenos según
sea necesario.NOTAEnderece el manillar para que la medición sea
precisa.
ATENCIÓNSCB01161El líquido de frenos puede dañar las superfi-
cies pintadas o las piezas de plástico. Elimine
siempre inmediatamente el líquido que se haya
derramado. A medida que las pastillas de freno se desgastan,
es normal que el nivel de líquido de freno disminu-
ya de forma gradual. Un nivel bajo de líquido de
frenos puede ser indicativo del desgaste de las1. Marca de nivel mínimoLíquido de frenos especificado:
DOT 4
2WD
4WD
1
UB5K64S0.book Page 47 Tuesday, September 7, 2021 1:31 PM

9-48
9pastillas o de una fuga en el sistema de frenos.
Por tanto, es necesario comprobar si las pastillas
de freno están desgastadas y si hay fugas en el
sistema de frenos. Si el nivel de líquido de frenos
disminuye de forma repentina, haga revisar el sis-
tema de frenos en un concesionario Yamaha an-
tes de seguir utilizando el vehículo.
ADVERTENCIA
SWB02721Un mantenimiento inadecuado puede reducir
la capacidad de frenada. Observe las precau-
ciones siguientes:

Una cantidad insuficiente de líquido de fre-
nos puede ocasionar la penetración de aire
en el sistema, con lo que se reducirán las
prestaciones de los frenos.
 Limpie el tapón de llenado antes de extraer-
lo. Utilice únicamente líquido de frenos DOT
4 de un recipiente sellado.
 Utilice únicamente el líquido de frenos espe-
cificado; de lo contrario se pueden deterio-
rar las juntas de goma y producirse fugas.
 Añada el mismo tipo de líquido de freno. Si
añade un líquido de frenos distinto a DOT 4
se puede producir una reacción química per-
judicial. 
Evite que penetre agua en el depósito cuan-
do añada líquido. El agua reducirá significa-
tivamente el punto de ebullición del líquido y
puede provocar una obstrucción por vapor.
SBU24284Cambio del líquido de frenoSolicite a un concesionario Yamaha que cambie el
líquido de freno según los intervalos que se espe-
cifican en el cuadro de mantenimiento periódico.
Además, se deben cambiar las juntas de aceite de
la bomba y las pinzas de freno, así como los tubos
de freno, según los intervalos indicados a conti-
nuación o siempre que estén dañados o presen-
ten fugas.
Juntas de aceite: Cambiar cada dos años.
 Tubos de freno: Cambiar cada cuatro años.
UB5K64S0.book Page 48 Tuesday, September 7, 2021 1:31 PM

9-49
9
SBU24396Comprobación del juego de la maneta
del freno delanteroNo debe haber ningún juego en el extremo de la
maneta de freno. Si hay juego, haga revisar el sis-
tema de frenos en un concesionario Yamaha.SBU34246Ajuste de la maneta del freno trasero y
del juego libre del pedal de frenoSe debe comprobar y ajustar, si fuera necesario,
el juego libre de la maneta del freno trasero y el
pedal de freno según los intervalos que se especi-
fican en el cuadro de mantenimiento periódico.Ajuste del juego libre de la maneta del freno
Mida el juego libre de la maneta de freno como se
muestra.
Si es incorrecto, ajústelo del modo siguiente.
1. Afloje la contratuerca de la maneta del freno.1. Sin juego libre de la palanca del freno
1. Juego libre de la maneta de frenoJuego libre de la maneta de freno: 6.0-7.0 mm (0.24-0.28 in)
1
UB5K64S0.book Page 49 Tuesday, September 7, 2021 1:31 PM

9-50
92. Para incrementar el juego libre de la maneta
del freno, gire el perno de ajuste en la direc-
ción (a). Para reducir el juego libre de la ma-
neta del freno gire el perno de ajuste en la
dirección (b).
NOTASi con el procedimiento descrito consigue obte-
ner el juego especificado de la maneta del freno,
omita los pasos 3–8. 3. Gire completamente el perno de ajuste en ladirección (a) para aflojar el cable del freno.
4. Deslice la cubierta de goma hacia atrás. 5. Afloje la contratuerca del regulador del cable
del freno.
6. Para incrementar el juego libre de la maneta del freno, gire la tuerca de ajuste en la direc-
ción (a). Para reducir el juego libre de la ma-
neta de freno gire la tuerca de ajuste en la
dirección (b).
7. Apriete la contratuerca del regulador del ca- ble del freno.
8. Deslice la cubierta de goma a su posición ori- ginal.
9. Apriete la contratuerca de la maneta de freno.1. Contratuerca
2. Perno de ajuste del juego libre de la maneta de freno
(a)
(b)
12
1. Contratuerca del regulador del cable del freno
2. Tuerca de ajuste del juego libre de la maneta de freno
3. Cubierta de goma
2
3
1
(a)(b)
UB5K64S0.book Page 50 Tuesday, September 7, 2021 1:31 PM

9-51
9
Ajuste del juego libre del pedal de freno
Mida el juego libre del pedal de freno como se
muestra.
Si es incorrecto, ajústelo del modo siguiente.
1. Desmonte el panel G.
2. Afloje la contratuerca. 3. Para incrementar el juego libre del pedal de
freno, gire la tuerca de ajuste en la dirección
(a). Para reducir el juego libre del pedal de fre-
no gire la tuerca de ajuste en la dirección (b).
4. Apriete la contratuerca.
5. Monte el panel.
SBU24232Guardapolvos de ejesDebe comprobar posibles daños en los guarda-
polvos de ejes según los intervalos que se especi-
fican en el cuadro de mantenimiento periódico.
Compruebe la existencia de desgarros o daños en
1. Juego libre del pedal de frenoJuego libre del pedal de freno: 12.0–17.0 mm (0.47–0.67 in)
1
1. Tuerca de ajuste del juego libre del pedal de freno
2. Contratuerca
2
(a)
(b)
1
UB5K64S0.book Page 51 Tuesday, September 7, 2021 1:31 PM

9-52
9los guardapolvos de ejes. Si se detecta algún da-
ño, solicite que un concesionario Yamaha los re-
ponga.
SBU34270Interruptores de la luz de frenoLa luz de freno, que se activa con el pedal y las
manetas de freno, debe iluminarse justo antes de
que tenga efecto la frenada.
El interruptor de la luz de freno trasero se puede
ajustar del modo siguiente, pero el interruptor de
la luz de freno delantero lo debe ajustar un conce-
sionario Yamaha.
Gire la tuerca de ajuste del interruptor de la luz de
freno trasera mientras sostiene el interruptor en su
sitio. Para que la luz de freno se encienda antes,
1. Guardapolvo del eje delantero (en cada lado)
1
1
1. Guardapolvo del eje trasero (en cada lado)
1
1
UB5K64S0.book Page 52 Tuesday, September 7, 2021 1:31 PM

9-53
9
gire la tuerca de ajuste en la dirección (a). Para
que la luz de freno se encienda más tarde, gire la
tuerca de ajuste en la dirección (b).
SBU24905Comprobación y engrase de los cablesCada vez que conduzca, compruebe el funciona-
miento y el estado de todos los cables de control.
Engrase los cables y sus extremos si es necesa-
rio. Si un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un conce-
sionario Yamaha.
ADVERTENCIA
SWB02582
Inspeccione los cables con frecuencia y
reemplácelos si están dañados. Cuando la
cubierta exterior de los cables de control
está dañada, puede producirse corrosión.
Los cables también pueden pelarse o dañar-
se, lo que restringiría el uso de los controles
y podría ser causa de un accidente o de he-
ridas.
 Asegúrese siempre de que todos los cables
de control funcionen correctamente antes
de circular en días fríos. Si los cables de con-
trol están congelados o no funcionan co-
rrectamente, puede resultar imposible
controlar el ATV, lo que puede ocasionar un
accidente o una colisión.
1. Tuerca de ajuste del interruptor de la luz del freno trasero
2. Interruptor de la luz del freno trasero
1
2 (b)
(a)
Lubricante recomendado: Lubricante para cables de Yamaha o cual-
quier otro lubricante adecuado
UB5K64S0.book Page 53 Tuesday, September 7, 2021 1:31 PM

9-54
9
SBU28712Comprobación y engrase de las mane-
tas de freno delantero y traseroCada vez que vaya a conducir, debe verificar an-
tes el funcionamiento de las manetas de freno de-
lantero y trasero y engrasar los pivotes de las
manetas si fuera necesario.
Maneta del freno delanteroManeta del freno trasero
SBU28833Comprobación y engrase del pedal de
frenoAntes de cada utilización debe comprobar el fun-
cionamiento del pedal de freno y engrasar el pivo-
te del pedal según sea necesario.NOTAPara acceder al pivote del pedal de freno, des-
monte el panel G. (Véase la página 9-11).
Lubricantes recomendados:
Maneta del freno delantero:Grasa de silicona
Maneta del freno trasero: Grasa a base de jabón de litio
Lubricante recomendado:Grasa lubricante con jabón de litio
UB5K64S0.book Page 54 Tuesday, September 7, 2021 1:31 PM

9-55
9
SBU24965Comprobación de los cojinetes de los
cubos de las ruedasSe deben comprobar los cojinetes de los cubos
de las ruedas delanteras y traseras según los in-
tervalos que se especifican en el cuadro de man-
tenimiento periódico. Si el cubo de una rueda
presenta juego o la rueda no gira con suavidad,
solicite a un concesionario Yamaha que revise los
cojinetes de los cubos de las rueda.
SBU25024Comprobación de los bujes del estabi-
lizadorDebe comprobar posibles daños en los bujes del
estabilizador según los intervalos que se especifi-
can en el cuadro de mantenimiento periódico.
Solicite a un concesionario Yamaha que cambie
los bujes del estabilizador si es necesario.
UB5K64S0.book Page 55 Tuesday, September 7, 2021 1:31 PM

9-56
9

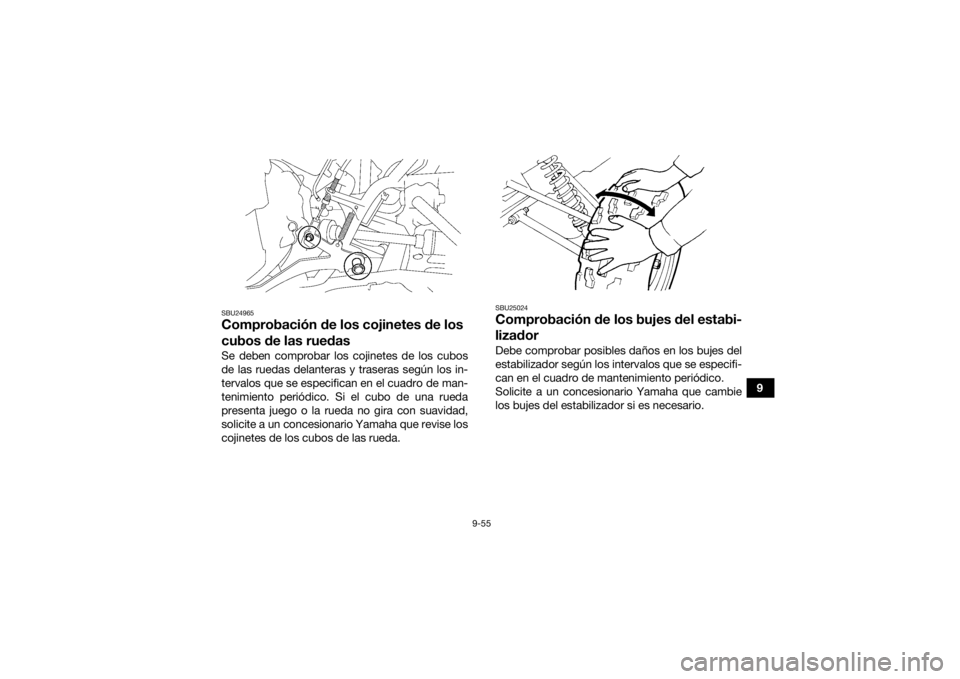

SBU25055Engrase de los pivotes de articulación
traserosLos pivotes de articulación traseros se deben en-
grasar según los intervalos que se especifican en
el cuadro de mantenimiento periódico.
NOTAUtilice una pistola de engrase para las piezas pro-
vistas de boquilla de engrase. SBU25096Engrase del eje de direcciónEl eje de dirección se debe lubricar en un conce-
sionario Yamaha según los intervalos que se es-
pecifican en el cuadro de mantenimiento
periódico.
Lubricante recomendado:
Grasa lubricante con jabón de litio1. Boquilla de engraseLubricante recomendado:Grasa lubricante con jabón de litio
