CARACTÉRISTIQUES
FBU38811N.B.Le code à 4 caractères du type de modèle peut
être confirmé en vérifiant l’étiquette de modèle.
(Voir page 1-1.) Dimensions:Longueur hors-tout:2070 mm (81.5 in)
Largeur hors-tout:
1180 mm (46.5 in)
Hauteur hors-tout: 1240 mm (48.8 in)
Empattement: 1250 mm (49.2 in)
Garde au sol:
275 mm (10.8 in)Poids:Poids à vide:314.0 kg (692 lb) (B6KJ)
319.0 kg (703 lb) (BGFD)
324.0 kg (714 lb) (BGFM)Charge:Charge maximale:240.0 kg (530 lb) (Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)
Niveau sonore et vibratoire:Niveau sonore (77/311/CEE):
79.0 dB(A) à 3125 tr/mn
Incertitude de mesure:
0.6 dB(A)
Vibrations au niveau de la selle (EN1032, ISO5008): 0.5 m/s2 maximum
Incertitude de mesure: 0.0 m/s2
Vibrations au niveau de la poignée (EN1032, ISO5008):
2.5 m/s2 maximum (YFM700FWBD)
Vibrations au niveau de la poignée (EN1032, ISO5008): 2.9 m/s2 (YFM700FWB)
Incertitude de mesure: 0.2 m/s2 (YFM700FWB)
0.4 m/s2 (YFM700FWBD)Niveau de dioxyde de carbone (CO2):Émissions de dioxyde de carbone (CO2) (2016/1628):
904.6 g/kWhMoteur:Cycle de combustion:4 temps
Circuit de refroidissement:
Refroidissement par liquide
Dispositif de commande des soupapes: SACT
UB5K64F0.book Page 1 Tuesday, September 7, 2021 1:24 PM

11-2
11
Nombre de cylindres:Monocylindre
Cylindrée: 686 cm3
Alésage  course:
102.0  84.0 mm (4.02  3.31 in)
Système de démarrage: Démarreur électriqueHuile de moteur:Marque recommandée :
Viscosités SAE:5W-30, 10W-30, 10W-40, 15W-40, 20W-40, 20W-50 Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO MA
Quantité: Changement d’huile: 2.00 L (2.11 US qt, 1.76 Imp.qt)
Avec dépose du filtre à huile: 2.10 L (2.22 US qt, 1.85 Imp.qt)
Huile de couple conique arrière:Type:Huile Yamaha améliorée de transmission par cardan à
coefficient de frottement modifié (N° de pièce: ACC-
SHAFT-PL-32)
Quantité:
0.52 L (0.55 US qt, 0.46 Imp.qt)0 10 30 50 70 90 110 130 F
–20 –10 0 10 20 30 40 50 CSAE 5W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
UB5K64F0.book Page 2 Tuesday, September 7, 2021 1:24 PM

11-3
11
Huile de différentiel:Type:Huile Yamaha améliorée de transmission par cardan à
coefficient de frottement modifié (N° de pièce: ACC-
SHAFT-PL-32) ou huile pour engrenages hypoïdes SAE
80 API GL-4
Quantité:
0.21 L (0.23 US qt, 0.19 Imp.qt)Quantité de liquide de refroidissement:Radiateur (circuit compris):1.99 L (2.10 US qt, 1.75 Imp.qt)
Vase d’expansion (jusqu’au repère de niveau maximum):
0.24 L (0.25 US qt, 0.21 Imp.qt)Carburant:Carburant recommandé:Essence ordinaire sans plomb (essence-alcool (E10)
acceptée)
Octane de recherche minimum: 91
Capacité du réservoir:
18 L (4.8 US gal, 4.0 Imp.gal)
Quantité de la réserve: 4.0 L (1.06 US gal, 0.88 Imp.gal)Boîtier d’injection:Repère d’identification:
B4F1Pneu avant:Taille:AT25 x 8-12
Fabricant/modèle:
MAXXIS/MU19
Pneu arrière:Taille:AT25 x 10-12
Fabricant/modèle:
MAXXIS/MU20Frein avant:Type:Frein hydraulique à disqueFrein arrière:Type:Frein mécanique multidisque humideSuspension avant:Type:
Double bras triangulaireSuspension arrière:Type:Double bras triangulairePartie électrique:Tension du système électrique:12 VBatterie:Modèle:
YTX20L-BS
Voltage, capacité: 12 V, 18.0 AhÉclairage:Phare:
T19L, 30.0 W/30.0 W
Phare monté sur le guidon: T15H, 35.0 W/36.5 W (YFM700FWBD)
UB5K64F0.book Page 3 Tuesday, September 7, 2021 1:24 PM

11-4
11
Stop/feu arrière:21.0 W/5.0 W
FBU30403Déclaration relative aux niveaux de bruit et de
vibrations (Europe)
Les chiffres indiqués correspondent à des niveaux
d’émission qui ne sont pas nécessairement des
niveaux d’utilisation sûrs. Même s’il existe une
corrélation entre les niveaux d’émission et d’ex-
position, ces chiffres ne peuvent pas être utilisés
pour déterminer si d’autres précautions sont né-
cessaires. Les facteurs influençant le niveau réel
d’exposition de la main-d’œuvre incluent les ca-
ractéristiques du lieu de travail, les autres sources
sonores, c’est-à-dire le nombre de machines, les
autres processus adjacents et la durée d’exposi-
tion aux bruits d’un technicien. Le niveau d’expo-
sition autorisé peut également varier d’un pays à
l’autre. Ces informations permettent toutefois à
l’utilisateur de la machine de mieux évaluer les
risques et dangers.
UB5K64F0.book Page 4 Tuesday, September 7, 2021 1:24 PM

11-5
11
FBU38670Déclaration des niveaux d’émissions de CO2
(pour l’Europe)
Cette mesure du CO2 est le résultat d’un essai,
réalisé sur un cycle fixe dans des conditions de la-
boratoire, portant sur un moteur (parent) repré-
sentatif du type de moteurs (de la famille de mo-
teurs), et ne constitue pas une indication ou une
garantie des performances d’un moteur particu-
lier.UB5K64F0.book Page 5 Tuesday, September 7, 2021 1:24 PM

12-1
12
FBU26004
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU38690Étiquette de certification des émis-
sions (pour l’Europe)Ce moteur est conforme à la/aux réglementa-
tion(s) sur les engins mobiles non routiers (EMNR)
en vigueur au moment de la fabrication.
La réglementation EMNR limite les émissions de
particules et de gaz polluants des moteurs à com-
bustion interne d’engins mobiles non routiers.Votre moteur Yamaha a été conçu et testé pour un
mélange optimal de performances sans émissions
excessives. Par conséquent, ne pas essayer de
changer les spécifications du moteur ni de modi-
fier les systèmes d’admission, moteur ou
d’échappement.
ATTENTIONFCB03790La modification du moteur ou du système de
contrôle des émissions annule l’homologation
de type de ce moteur par l’Union Européenne.

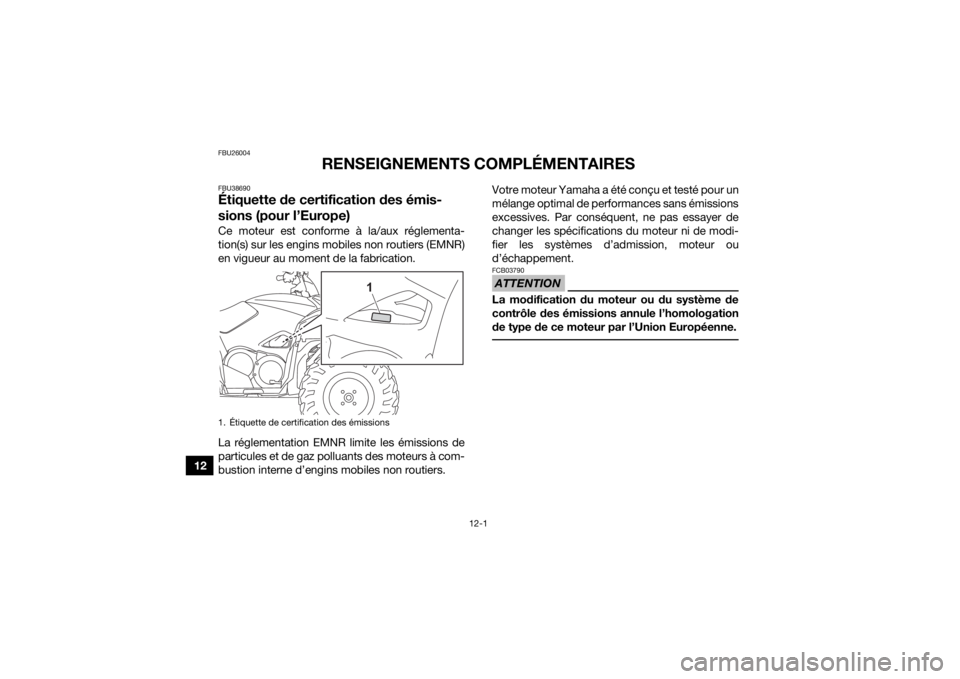

1. Étiquette de certification des émissions
1
UB5K64F0.book Page 1 Tuesday, September 7, 2021 1:24 PM

13-1
13
INDEX
AAccessoires et chargement ........................................... 7-6
Accessoires, prise CC ................................................. 5-31
Amortisseurs, réglage des éléments avant et arrière (YFM700FWBD) .............................................. 5-28
Ampoule de feu arrière/stop, remplacement ............... 9-69
Ampoule de phare, remplacement .............................. 9-64
Arbre de direction, lubrification ................................... 9-56
Attache-remorque ........................................................ 5-30
Avertisseur ................................................................... 5-14BBagues de barre stabilisatrice, contrôle ...................... 9-55
Batterie ........................................................................ 9-57
Blocage de différentiel, indicateurs (YFM700FWBD) .... 5-6
Bouchon du réservoir de carburant ............................. 5-22
Bougie, contrôle .......................................................... 9-19CCâbles, contrôle et lubrification ................................... 9-53
Caches, dépose et repose ........................................... 9-11
Caractéristiques ........................................................... 11-1
Carburant ..............................................................5-24, 6-4
Commutateur de l’entraînement à quatre roues motrices (On-Command 4WD) (YFM700FWBD) ....... 5-15
Commutateur du système d’entraînement On-Command “4WD/LOCK” (YFM700FWBD) .......... 5-16
Commutateur du treuil ................................................. 5-14
Compartiment de rangement ....................................... 5-26
Conduite du VTT ............................................................ 8-1
Contacteur à clé ............................................................ 5-1 Contacteur d’éclairage ................................................ 5-14
Contacteurs à la poignée ............................................. 5-12
Contacteurs de feu stop .............................................. 9-52
Coupe-circuit du moteur ............................................. 5-13
Courroie trapézoïdale, bouchon de vidange du
carter ......................................................................... 9-44
DDémarrage du moteur .................................................... 7-1
Démarreur .................................................................... 5-14EÉcran multifonction ........................................................ 5-6
Élément du filtre à air, nettoyage ................................. 9-40
Emplacement des éléments .......................................... 4-1
Emplacement des étiquettes ......................................... 2-1
Étiquette de certification des émissions (pour l’Europe) ........................................................... 12-1
Étiquette de modèle ...................................................... 1-1FFaisceau de phare, réglage ......................................... 9-68
Frein arrière, levier et pédale ....................................... 5-21
Frein arrière, réglage du levier, garde de la pédale ..... 9-49
Frein avant, contrôle de la garde du levier .................. 9-49
Frein avant, levier ......................................................... 5-21
Freins ........................................................................... 9-46
Freins avant et arrière .................................................... 6-4
Fusibles, remplacement .............................................. 9-61GGarde du levier des gaz, réglage ................................. 9-45
UB5K64F0.book Page 1 Tuesday, September 7, 2021 1:24 PM

13-2
13
HHuile de couple conique arrière ........................... 6-4, 9-26
Huile de différentiel .............................................. 6-4, 9-29
Huile moteur ................................................................... 6-4
Huile moteur et cartouche du filtre à huile ................... 9-21IIcône de transmission à quatre roues motrices (YFM700FWBD) ............................................ 5-5
Instruments, éclairage et commandes ........................... 6-8
Interrupteur d’annulation (YFM700FWBD) ................... 5-14JJeu de soupapes .......................................................... 9-46LLevier des gaz ...................................................... 5-19, 6-5
Leviers de frein, contrôle et lubrification ...................... 9-54
Limiteur de vitesse ....................................................... 5-20
Liquide de frein, changement ...................................... 9-48
Liquide de refroidissement .................................. 6-4, 9-32MManuels du propriétaire et trousse de réparation .......... 9-2NNettoyage ..................................................................... 10-1
Niveau de liquide de frein, vérification ......................... 9-47
Numéro d’identification du véhicule .............................. 1-1
Numéros d’identification ................................................ 1-1PPannes, diagnostic ....................................................... 9-71
Pare-étincelles, nettoyage ........................................... 9-43
Pédale de frein, contrôle et lubrification ...................... 9-54
Pivots de fusée arrière, lubrification ............................. 9-56
Plaquettes de frein et disques de friction, contrôle ..... 9-46 Pneus ............................................................................. 6-5
Porte-bagages arrière .................................................. 5-28
Porte-bagages avant ................................................... 5-27
RRangement ................................................................... 10-2
Rodage du moteur ......................................................... 7-5
Roue, dépose ............................................................... 9-69
Roue, montage ............................................................ 9-70
Roulements de moyeu de roue, contrôle ..................... 9-55SSécurité .......................................................................... 3-1
Sélecteur de marche .................................................... 5-22
Sélecteur de marche et conduite en marche arrière ...... 7-3
Sélecteur de mode de traction 2WD/4WD
(YFM700FWB) ............................................................ 5-18
Selle ............................................................................. 5-25
Soufflets d’essieu ......................................................... 9-51
Stationnement ................................................................ 7-5
Stationnement en pente ................................................. 7-6TTableau d’entretien, entretien général et graissage ....... 9-6
Tableau des entretiens, système antipollution .............. 9-4
Tableaux de dépistage des pannes ............................. 9-73
Témoin d’alerte de la température du liquide de refroidissement ............................................................ 5-3
Témoin d’alerte de la tension de batterie ...................... 5-3
Témoin d’alerte de panne du moteur ............................. 5-4
Témoin d’alerte du niveau de carburant (YFM700FWB) .............................................................. 5-4
Témoin d’alerte EPS (YFM700FWBD) ........................... 5-5
Témoin de feu de route .................................................. 5-3
Témoin de la gamme basse (YFM700FWBD) ................ 5-2
UB5K64F0.book Page 2 Tuesday, September 7, 2021 1:24 PM

13-3
13
Témoin de la gamme haute (YFM700FWBD) ................ 5-2
Témoin de marche arrière .............................................. 5-2
Témoin de stationnement .............................................. 5-2
Témoin de transmission à quatre roues motrices (YFM700FWB) .............................................. 5-5
Témoin du point mort .................................................... 5-2
Témoins et témoins d’alerte .......................................... 5-1
Treuil ............................................................................ 5-30VVisserie du châssis ........................................................ 6-8YYamalube ..................................................................... 9-25
UB5K64F0.book Page 3 Tuesday, September 7, 2021 1:24 PM

FBU26174
TOUJOURS
:
• utiliser des techniques de conduite acceptées pour
éviter le renversement du véhicule sur collines,
terrains accidentés et dans les virages.
• éviter les chaussées pavées—au risque d’affecter
gravement la manœuvrabilité et le contrôle.
NE JAMAIS
CONDUIRE SOUS L’INFLUENCE DE
STUPÉFIANTS OU D’ALCOOL
TOUJOURS PORTER
UN CASQUE ET
DES VÊTEMENTS DE SÉCURITÉ APPROUVÉS NE JAMAIS
CONDUIRE
SUR ROUTE
GOUDRONNÉE NE JAMAIS
ACCEPTER DE PASSAGER
NE JAMAIS
conduire:
• sans avoir reçu une formation ou des directives
adéquates au préalable.
• à des vitesses excédant vos compétences ou les
conditions de conduite.
• sur les routes publiques—au risque de provoquer
une collision avec un autre véhicule.
• avec un passager—les passagers affectent
l’équilibre et la manœuvrabilité et augmentent le
risque de perte de contrôle.
REPÉRER ET LIRE LE MANUEL DU PROPRIÉTAIRE. SUIVRE TOUS LES AVERTISSEMENTS ET DIRECTIVES.
L’utilisation incorrecte du VTT peut résulter en des BLESSURES GRAVES ou MÊME LA MORT.
AVERTISSEMENT
IMPRIM
