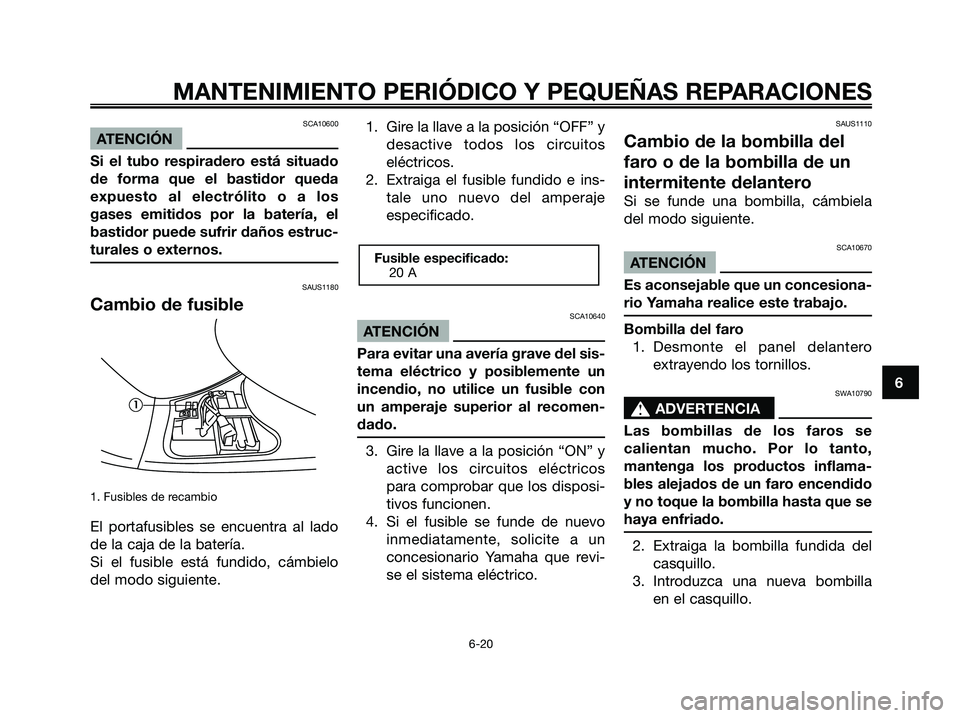

SCA10600
ATENCIÓN
Si el tubo respiradero está situado
de forma que el bastidor queda
expuesto al electrólito o a los
gases emitidos por la batería, el
bastidor puede sufrir daños estruc-
turales o externos.
SAUS1180
Cambio de fusible
1. Fusibles de recambio
El portafusibles se encuentra al lado
de la caja de la batería.
Si el fusible está fundido, cámbielo
del modo siguiente.1. Gire la llave a la posición “OFF” y
desactive todos los circuitos
eléctricos.
2. Extraiga el fusible fundido e ins-
tale uno nuevo del amperaje
especificado.
SCA10640
ATENCIÓN
Para evitar una avería grave del sis-
tema eléctrico y posiblemente un
incendio, no utilice un fusible con
un amperaje superior al recomen-
dado.
3. Gire la llave a la posición “ON” y
active los circuitos eléctricos
para comprobar que los disposi-
tivos funcionen.
4. Si el fusible se funde de nuevo
inmediatamente, solicite a un
concesionario Yamaha que revi-
se el sistema eléctrico.
SAUS1110
Cambio de la bombilla del
faro o de la bombilla de un
intermitente delantero
Si se funde una bombilla, cámbiela
del modo siguiente.
SCA10670
ATENCIÓN
Es aconsejable que un concesiona-
rio Yamaha realice este trabajo.
Bombilla del faro
1. Desmonte el panel delantero
extrayendo los tornillos.
SWA10790
s s
ADVERTENCIA
Las bombillas de los faros se
calientan mucho. Por lo tanto,
mantenga los productos inflama-
bles alejados de un faro encendido
y no toque la bombilla hasta que se
haya enfriado.
2. Extraiga la bombilla fundida del
casquillo.
3. Introduzca una nueva bombilla
en el casquillo.
Fusible especificado:
20 A
1
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-20
5XL-F8199-S3.qxd 19/09/2005 16:31 Página 51

4. Monte el panel colocando los
tornillos.
5. Solicite a un concesionario
Yamaha que ajuste la luz del faro
según sea necesario.
Bombilla del intermitente delantero
1. Desmonte el panel delantero
extrayendo los tornillos.
2. Extraiga la bombilla fundida del
casquillo.
3. Introduzca una nueva bombilla
en el casquillo.
4. Monte el panel colocando los
tornillos.SAU24250
Cambio de la bombilla de un
intermitente delantero
1. Tulipa intermitente delantero
2. Bombilla
1. Desmonte la óptica del intermi-
tente delantero extrayendo el tor-
nillo.
2. Extraiga la bombilla fundida
empujándola hacia adentro y
girándola en el sentido contrario
al de las agujas del reloj.
3. Introduzca una nueva bombilla
en el casquillo, empújela hacia
adentro y luego gírela en el senti-
do de las agujas del reloj hasta
que se detenga.
4. Monte la óptica colocando el tor-
nillo.
SCA11190
ATENCIÓN
No apriete excesivamente el torni-
llo, ya que se puede romper la ópti-
ca.
SAU24310
Cambio de la bombilla de la
luz de la matrícula
1. Bombilla de la luz de matrícula
1. Desmonte la óptica de la luz de la
matrícula extrayendo los torni-
llos.
2. Extraiga el casquillo (con la bom-
billa) tirando de él.
3. Extraiga la bombilla fundida
tirando de ella.
1
1
2
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-21
5XL-F8199-S3.qxd 19/09/2005 16:31 Página 52

4. Introduzca una nueva bombilla
en el casquillo.
5. Monte el casquillo (con la bombi-
lla) empujándolo dentro.
6. Monte la óptica de la luz de la
matrícula colocando los tornillos.

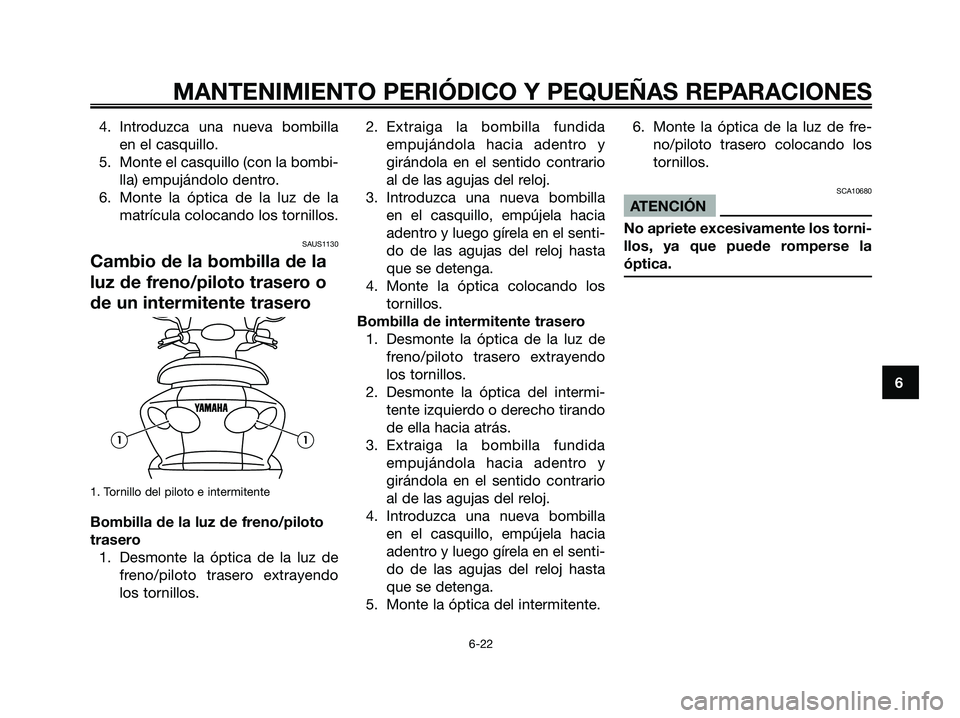

SAUS1130
Cambio de la bombilla de la
luz de freno/piloto trasero o
de un intermitente trasero
1. Tornillo del piloto e intermitente
Bombilla de la luz de freno/piloto
trasero
1. Desmonte la óptica de la luz de
freno/piloto trasero extrayendo
los tornillos.2. Extraiga la bombilla fundida
empujándola hacia adentro y
girándola en el sentido contrario
al de las agujas del reloj.
3. Introduzca una nueva bombilla
en el casquillo, empújela hacia
adentro y luego gírela en el senti-
do de las agujas del reloj hasta
que se detenga.
4. Monte la óptica colocando los
tornillos.
Bombilla de intermitente trasero
1. Desmonte la óptica de la luz de
freno/piloto trasero extrayendo
los tornillos.
2. Desmonte la óptica del intermi-
tente izquierdo o derecho tirando
de ella hacia atrás.
3. Extraiga la bombilla fundida
empujándola hacia adentro y
girándola en el sentido contrario
al de las agujas del reloj.
4. Introduzca una nueva bombilla
en el casquillo, empújela hacia
adentro y luego gírela en el senti-
do de las agujas del reloj hasta
que se detenga.
5. Monte la óptica del intermitente.6. Monte la óptica de la luz de fre-
no/piloto trasero colocando los
tornillos.
SCA10680
ATENCIÓN
No apriete excesivamente los torni-
llos, ya que puede romperse la
óptica.
11
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-22
5XL-F8199-S3.qxd 19/09/2005 16:31 Página 53

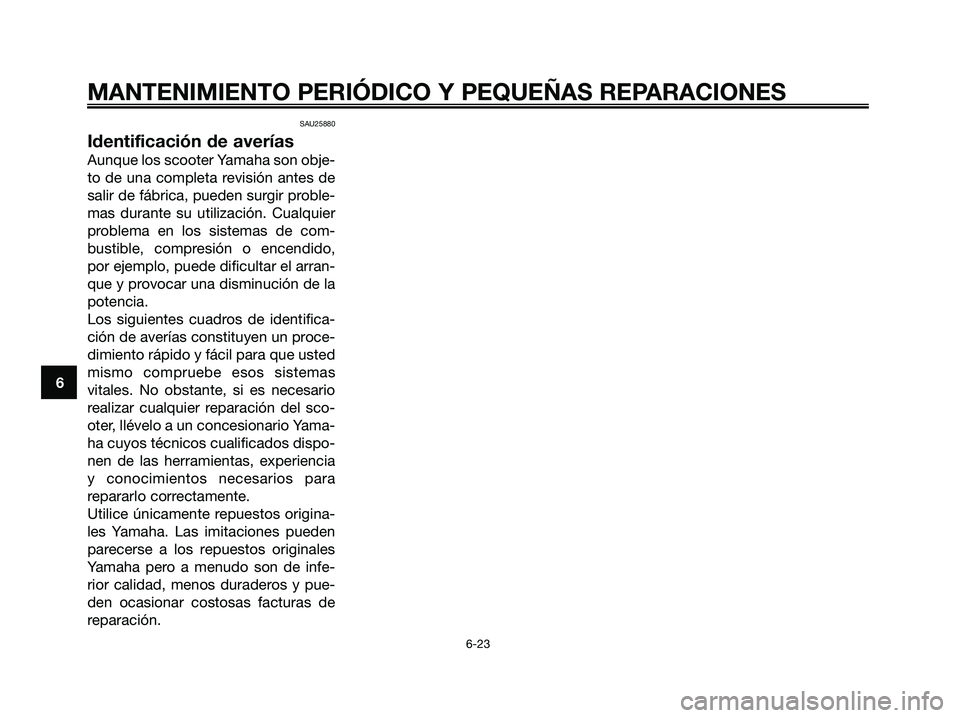

SAU25880
Identificación de averías
Aunque los scooter Yamaha son obje-
to de una completa revisión antes de
salir de fábrica, pueden surgir proble-
mas durante su utilización. Cualquier
problema en los sistemas de com-
bustible, compresión o encendido,
por ejemplo, puede dificultar el arran-
que y provocar una disminución de la
potencia.
Los siguientes cuadros de identifica-
ción de averías constituyen un proce-
dimiento rápido y fácil para que usted
mismo compruebe esos sistemas
vitales. No obstante, si es necesario
realizar cualquier reparación del sco-
oter, llévelo a un concesionario Yama-
ha cuyos técnicos cualificados dispo-
nen de las herramientas, experiencia
y conocimientos necesarios para
repararlo correctamente.
Utilice únicamente repuestos origina-
les Yamaha. Las imitaciones pueden
parecerse a los repuestos originales
Yamaha pero a menudo son de infe-
rior calidad, menos duraderos y pue-
den ocasionar costosas facturas de
reparación.
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-23
5XL-F8199-S3.qxd 19/09/2005 16:31 Página 54

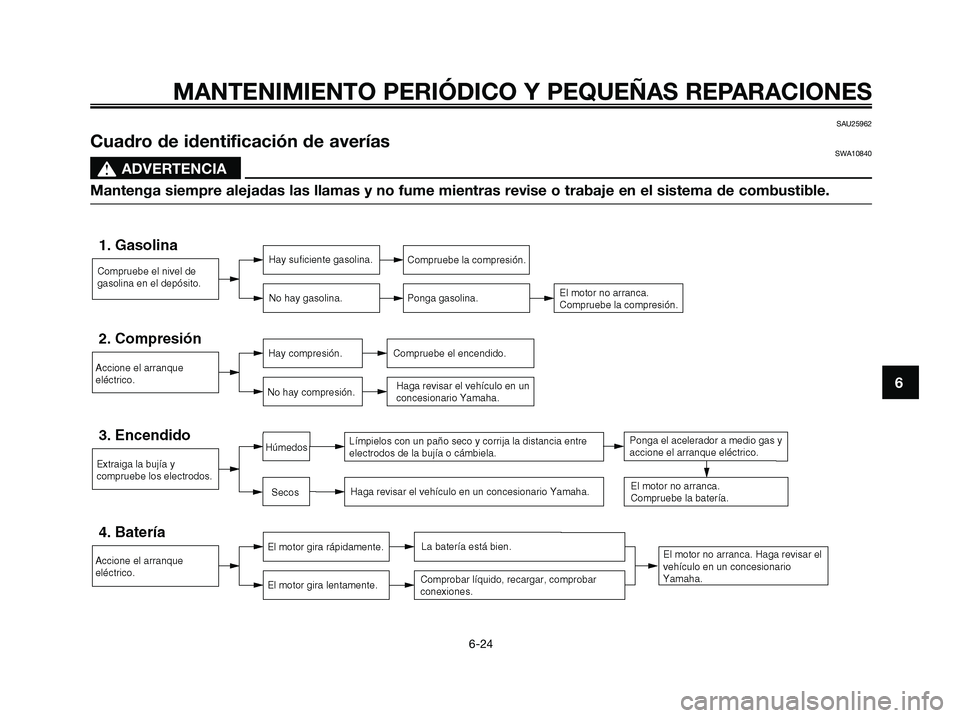

SAU25962
Cuadro de identificación de averíasSWA10840
s s
ADVERTENCIA
Mantenga siempre alejadas las llamas y no fume mientras revise o trabaje en el sistema de combustible.
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-24
6
5XL-F8199-S3.qxd 19/09/2005 16:31 Página 55

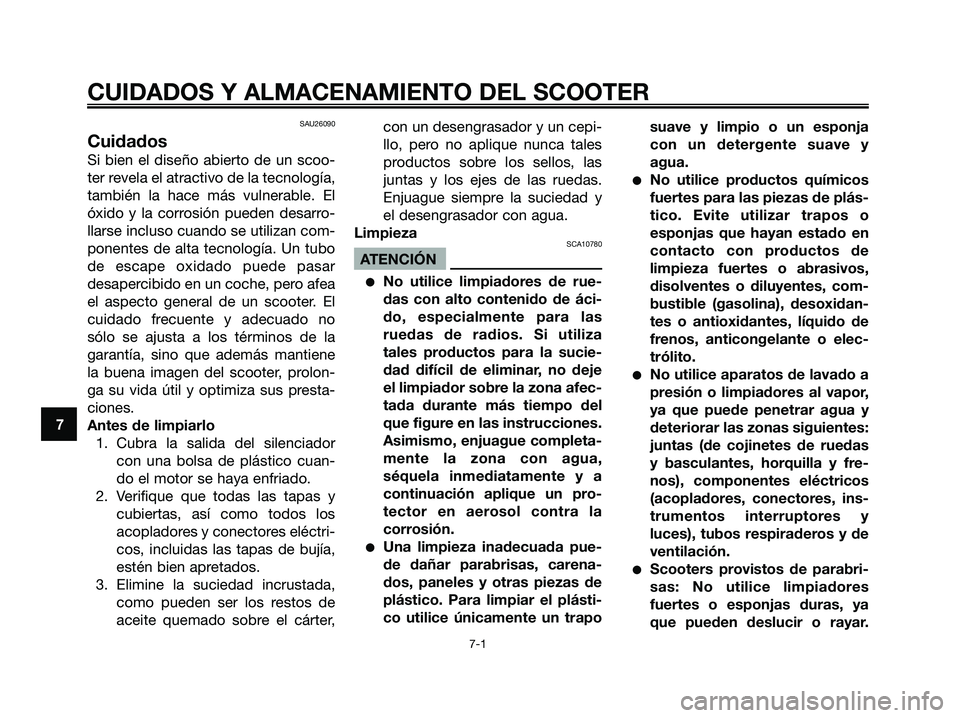

SAU26090
Cuidados
Si bien el diseño abierto de un scoo-
ter revela el atractivo de la tecnología,
también la hace más vulnerable. El
óxido y la corrosión pueden desarro-
llarse incluso cuando se utilizan com-
ponentes de alta tecnología. Un tubo
de escape oxidado puede pasar
desapercibido en un coche, pero afea
el aspecto general de un scooter. El
cuidado frecuente y adecuado no
sólo se ajusta a los términos de la
garantía, sino que además mantiene
la buena imagen del scooter, prolon-
ga su vida útil y optimiza sus presta-
ciones.
Antes de limpiarlo
1. Cubra la salida del silenciador
con una bolsa de plástico cuan-
do el motor se haya enfriado.
2. Verifique que todas las tapas y
cubiertas, así como todos los
acopladores y conectores eléctri-
cos, incluidas las tapas de bujía,
estén bien apretados.
3. Elimine la suciedad incrustada,
como pueden ser los restos de
aceite quemado sobre el cárter,con un desengrasador y un cepi-
llo, pero no aplique nunca tales
productos sobre los sellos, las
juntas y los ejes de las ruedas.
Enjuague siempre la suciedad y
el desengrasador con agua.
Limpieza
SCA10780
ATENCIÓN
No utilice limpiadores de rue-
das con alto contenido de áci-
do, especialmente para las
ruedas de radios. Si utiliza
tales productos para la sucie-
dad difícil de eliminar, no deje
el limpiador sobre la zona afec-
tada durante más tiempo del
que figure en las instrucciones.
Asimismo, enjuague completa-
mente la zona con agua,
séquela inmediatamente y a
continuación aplique un pro-
tector en aerosol contra la
corrosión.
Una limpieza inadecuada pue-
de dañar parabrisas, carena-
dos, paneles y otras piezas de
plástico. Para limpiar el plásti-
co utilice únicamente un traposuave y limpio o un esponja
con un detergente suave y
agua.
No utilice productos químicos
fuertes para las piezas de plás-
tico. Evite utilizar trapos o
esponjas que hayan estado en
contacto con productos de
limpieza fuertes o abrasivos,
disolventes o diluyentes, com-
bustible (gasolina), desoxidan-
tes o antioxidantes, líquido de
frenos, anticongelante o elec-
trólito.
No utilice aparatos de lavado a
presión o limpiadores al vapor,
ya que puede penetrar agua y
deteriorar las zonas siguientes:
juntas (de cojinetes de ruedas
y basculantes, horquilla y fre-
nos), componentes eléctricos
(acopladores, conectores, ins-
trumentos interruptores y
luces), tubos respiraderos y de
ventilación.
Scooters provistos de parabri-
sas: No utilice limpiadores
fuertes o esponjas duras, ya
que pueden deslucir o rayar.
7
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-1
5XL-F8199-S3.qxd 19/09/2005 16:31 Página 56

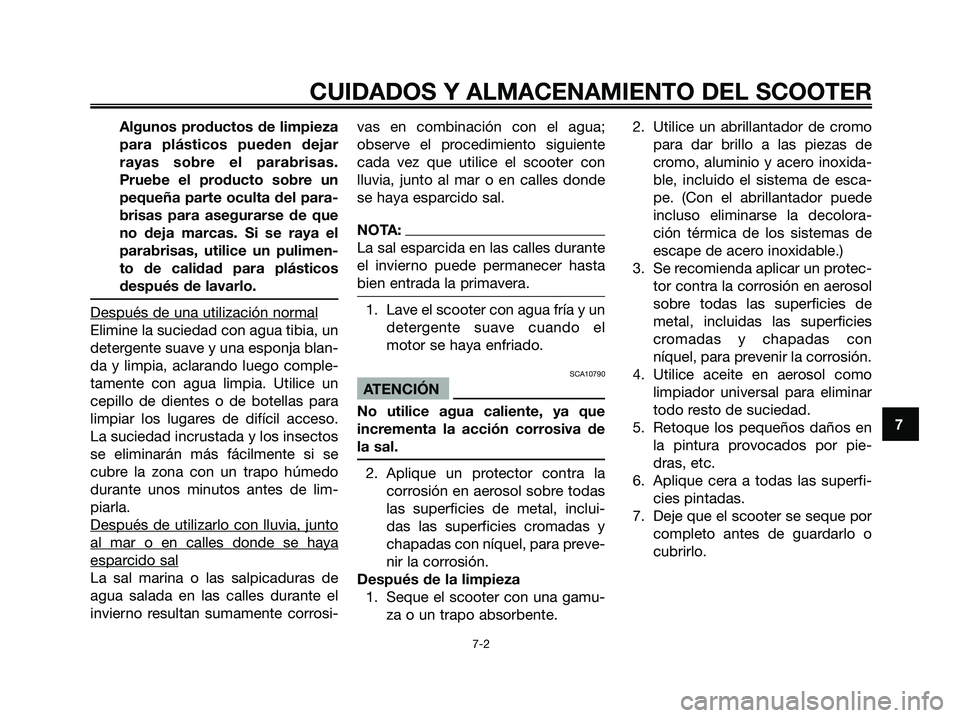

Algunos productos de limpieza
para plásticos pueden dejar
rayas sobre el parabrisas.
Pruebe el producto sobre un
pequeña parte oculta del para-
brisas para asegurarse de que
no deja marcas. Si se raya el
parabrisas, utilice un pulimen-
to de calidad para plásticos
después de lavarlo.
Después de una utilización normal
Elimine la suciedad con agua tibia, un
detergente suave y una esponja blan-
da y limpia, aclarando luego comple-
tamente con agua limpia. Utilice un
cepillo de dientes o de botellas para
limpiar los lugares de difícil acceso.
La suciedad incrustada y los insectos
se eliminarán más fácilmente si se
cubre la zona con un trapo húmedo
durante unos minutos antes de lim-
piarla.
Después de utilizarlo con lluvia, junto
al mar o en calles donde se haya
esparcido sal
La sal marina o las salpicaduras de
agua salada en las calles durante el
invierno resultan sumamente corrosi-vas en combinación con el agua;
observe el procedimiento siguiente
cada vez que utilice el scooter con
lluvia, junto al mar o en calles donde
se haya esparcido sal.
NOTA:
La sal esparcida en las calles durante
el invierno puede permanecer hasta
bien entrada la primavera.
1. Lave el scooter con agua fría y un
detergente suave cuando el
motor se haya enfriado.
SCA10790
ATENCIÓN
No utilice agua caliente, ya que
incrementa la acción corrosiva de
la sal.
2. Aplique un protector contra la
corrosión en aerosol sobre todas
las superficies de metal, inclui-
das las superficies cromadas y
chapadas con níquel, para preve-
nir la corrosión.
Después de la limpieza
1. Seque el scooter con una gamu-
za o un trapo absorbente.2. Utilice un abrillantador de cromo
para dar brillo a las piezas de
cromo, aluminio y acero inoxida-
ble, incluido el sistema de esca-
pe. (Con el abrillantador puede
incluso eliminarse la decolora-
ción térmica de los sistemas de
escape de acero inoxidable.)
3. Se recomienda aplicar un protec-
tor contra la corrosión en aerosol
sobre todas las superficies de
metal, incluidas las superficies
cromadas y chapadas con
níquel, para prevenir la corrosión.
4. Utilice aceite en aerosol como
limpiador universal para eliminar
todo resto de suciedad.
5. Retoque los pequeños daños en
la pintura provocados por pie-
dras, etc.
6. Aplique cera a todas las superfi-
cies pintadas.
7. Deje que el scooter se seque por
completo antes de guardarlo o
cubrirlo.
7
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-2
5XL-F8199-S3.qxd 19/09/2005 16:31 Página 57

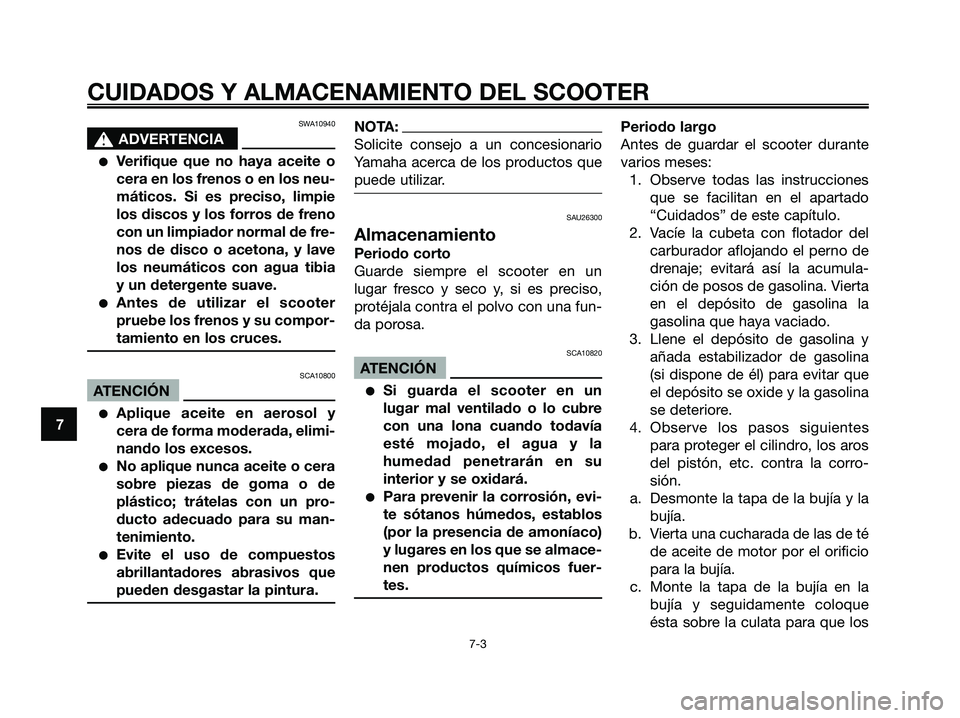

SWA10940
s s
ADVERTENCIA
Verifique que no haya aceite o
cera en los frenos o en los neu-
máticos. Si es preciso, limpie
los discos y los forros de freno
con un limpiador normal de fre-
nos de disco o acetona, y lave
los neumáticos con agua tibia
y un detergente suave.
Antes de utilizar el scooter
pruebe los frenos y su compor-
tamiento en los cruces.
SCA10800
ATENCIÓN
Aplique aceite en aerosol y
cera de forma moderada, elimi-
nando los excesos.
No aplique nunca aceite o cera
sobre piezas de goma o de
plástico; trátelas con un pro-
ducto adecuado para su man-
tenimiento.
Evite el uso de compuestos
abrillantadores abrasivos que
pueden desgastar la pintura.
NOTA:
Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.
SAU26300
Almacenamiento
Periodo corto
Guarde siempre el scooter en un
lugar fresco y seco y, si es preciso,
protéjala contra el polvo con una fun-
da porosa.
SCA10820
ATENCIÓN
Si guarda el scooter en un
lugar mal ventilado o lo cubre
con una lona cuando todavía
esté mojado, el agua y la
humedad penetrarán en su
interior y se oxidará.
Para prevenir la corrosión, evi-
te sótanos húmedos, establos
(por la presencia de amoníaco)
y lugares en los que se almace-
nen productos químicos fuer-
tes.
Periodo largo
Antes de guardar el scooter durante
varios meses:
1. Observe todas las instrucciones
que se facilitan en el apartado
“Cuidados” de este capítulo.
2. Vacíe la cubeta con flotador del
carburador aflojando el perno de
drenaje; evitará así la acumula-
ción de posos de gasolina. Vierta
en el depósito de gasolina la
gasolina que haya vaciado.
3. Llene el depósito de gasolina y
añada estabilizador de gasolina
(si dispone de él) para evitar que
el depósito se oxide y la gasolina
se deteriore.
4. Observe los pasos siguientes
para proteger el cilindro, los aros
del pistón, etc. contra la corro-
sión.
a. Desmonte la tapa de la bujía y la
bujía.
b. Vierta una cucharada de las de té
de aceite de motor por el orificio
para la bujía.
c. Monte la tapa de la bujía en la
bujía y seguidamente coloque
ésta sobre la culata para que los
7
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-3
5XL-F8199-S3.qxd 19/09/2005 16:31 Página 58

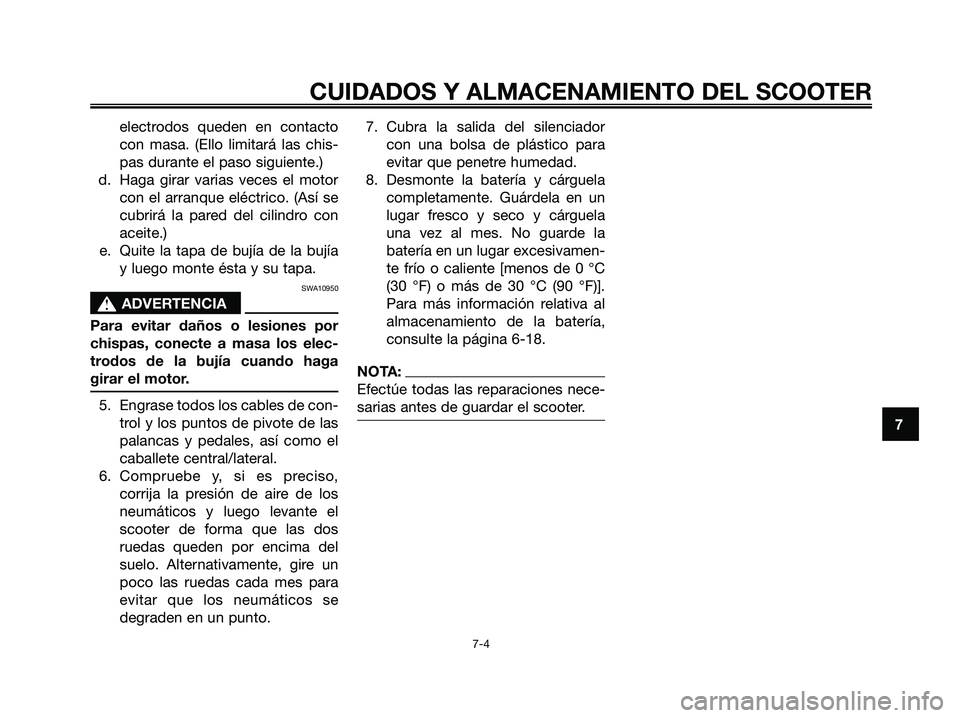

electrodos queden en contacto
con masa. (Ello limitará las chis-
pas durante el paso siguiente.)
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirá la pared del cilindro con
aceite.)
e. Quite la tapa de bujía de la bujía
y luego monte ésta y su tapa.
SWA10950
s s
ADVERTENCIA
Para evitar daños o lesiones por
chispas, conecte a masa los elec-
trodos de la bujía cuando haga
girar el motor.
5. Engrase todos los cables de con-
trol y los puntos de pivote de las
palancas y pedales, así como el
caballete central/lateral.
6. Compruebe y, si es preciso,
corrija la presión de aire de los
neumáticos y luego levante el
scooter de forma que las dos
ruedas queden por encima del
suelo. Alternativamente, gire un
poco las ruedas cada mes para
evitar que los neumáticos se
degraden en un punto.7. Cubra la salida del silenciador
con una bolsa de plástico para
evitar que penetre humedad.
8. Desmonte la batería y cárguela
completamente. Guárdela en un
lugar fresco y seco y cárguela
una vez al mes. No guarde la
batería en un lugar excesivamen-
te frío o caliente [menos de 0 °C
(30 °F) o más de 30 °C (90 °F)].
Para más información relativa al
almacenamiento de la batería,
consulte la página 6-18.
NOTA:
Efectúe todas las reparaciones nece-
sarias antes de guardar el scooter.
7
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-4
5XL-F8199-S3.qxd 19/09/2005 16:31 Página 59

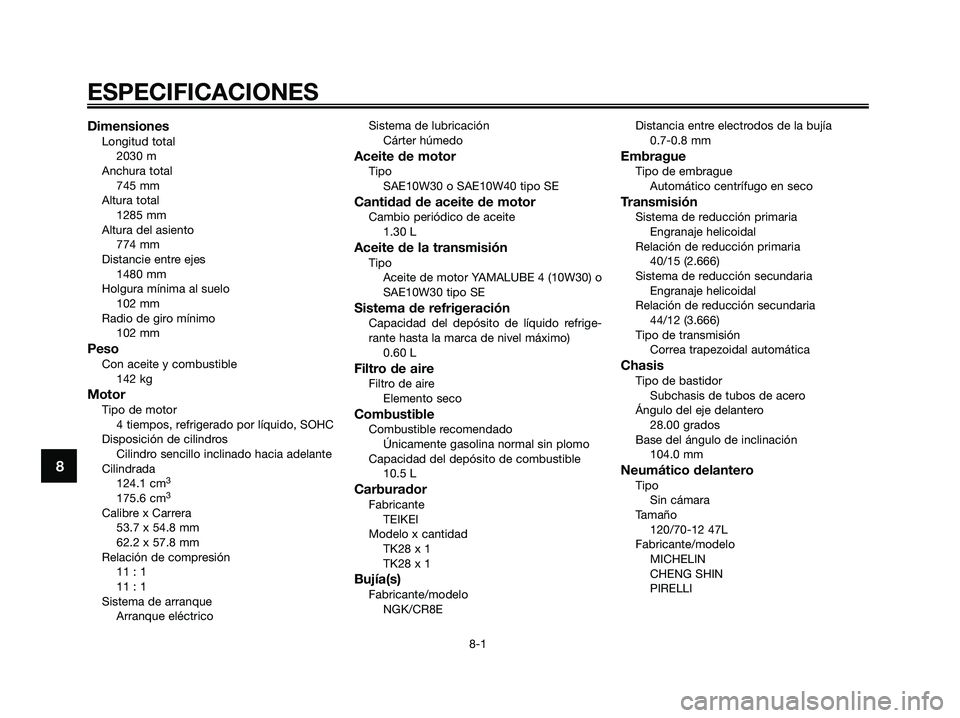

DimensionesLongitud total
2030 m
Anchura total
745 mm
Altura total
1285 mm
Altura del asiento
774 mm
Distancie entre ejes
1480 mm
Holgura mínima al suelo
102 mm
Radio de giro mínimo
102 mm
PesoCon aceite y combustible
142 kg
MotorTipo de motor
4 tiempos, refrigerado por líquido, SOHC
Disposición de cilindros
Cilindro sencillo inclinado hacia adelante
Cilindrada
124.1 cm
3
175.6 cm3
Calibre x Carrera
53.7 x 54.8 mm
62.2 x 57.8 mm
Relación de compresión
11 : 1
11 : 1
Sistema de arranque
Arranque eléctricoSistema de lubricación
Cárter húmedo
Aceite de motorTipo
SAE10W30 o SAE10W40 tipo SE
Cantidad de aceite de motorCambio periódico de aceite
1.30 L
Aceite de la transmisiónTipo
Aceite de motor YAMALUBE 4 (10W30) o
SAE10W30 tipo SE
Sistema de refrigeraciónCapacidad del depósito de líquido refrige-
rante hasta la marca de nivel máximo)
0.60 L
Filtro de aireFiltro de aire
Elemento seco
CombustibleCombustible recomendado
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible
10.5 L
CarburadorFabricante
TEIKEI
Modelo x cantidad
TK28 x 1
TK28 x 1
Bujía(s)Fabricante/modelo
NGK/CR8EDistancia entre electrodos de la bujía
0.7-0.8 mm
EmbragueTipo de embrague
Automático centrífugo en seco
TransmisiónSistema de reducción primaria
Engranaje helicoidal
Relación de reducción primaria
40/15 (2.666)
Sistema de reducción secundaria
Engranaje helicoidal
Relación de reducción secundaria
44/12 (3.666)
Tipo de transmisión
Correa trapezoidal automática
ChasisTipo de bastidor
Subchasis de tubos de acero
Ángulo del eje delantero
28.00 grados
Base del ángulo de inclinación
104.0 mm
Neumático delanteroTipo
Sin cámara
Tamaño
120/70-12 47L
Fabricante/modelo
MICHELIN
CHENG SHIN
PIRELLI
8
ESPECIFICACIONES
8-1
5XL-F8199-S3.qxd 19/09/2005 16:31 Página 60
