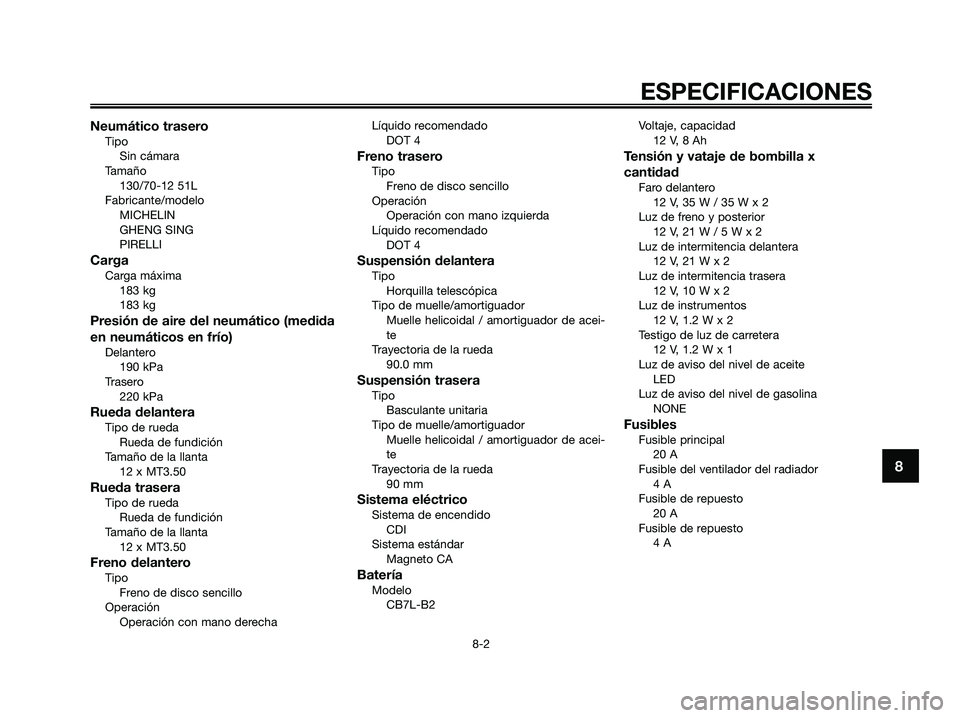

YAMAHA MAJESTY 180 2006 Manuale de Empleo (in Spanish)

Neumático traseroTipo
Sin cámara
Tamaño
130/70-12 51L
Fabricante/modelo
MICHELIN
GHENG SING
PIRELLI
CargaCarga máxima
183 kg
183 kg
Presión de aire del neumático (medida
en neumáticos en frío)
Delantero
190 kPa
Trasero
220 kPa
Rueda delanteraTipo de rueda
Rueda de fundición
Tamaño de la llanta
12 x MT3.50
Rueda traseraTipo de rueda
Rueda de fundición
Tamaño de la llanta
12 x MT3.50
Freno delanteroTipo
Freno de disco sencillo
Operación
Operación con mano derechaLíquido recomendado
DOT 4
Freno traseroTipo
Freno de disco sencillo
Operación
Operación con mano izquierda
Líquido recomendado
DOT 4
Suspensión delanteraTipo
Horquilla telescópica
Tipo de muelle/amortiguador
Muelle helicoidal / amortiguador de acei-
te
Trayectoria de la rueda
90.0 mm
Suspensión traseraTipo
Basculante unitaria
Tipo de muelle/amortiguador
Muelle helicoidal / amortiguador de acei-
te
Trayectoria de la rueda
90 mm
Sistema eléctricoSistema de encendido
CDI
Sistema estándar
Magneto CA
BateríaModelo
CB7L-B2Voltaje, capacidad
12 V, 8 Ah
Tensión y vataje de bombilla x
cantidad
Faro delantero
12 V, 35 W / 35 W x 2
Luz de freno y posterior
12 V, 21 W / 5 W x 2
Luz de intermitencia delantera
12 V, 21 W x 2
Luz de intermitencia trasera
12 V, 10 W x 2
Luz de instrumentos
12 V, 1.2 W x 2
Testigo de luz de carretera
12 V, 1.2 W x 1
Luz de aviso del nivel de aceite
LED
Luz de aviso del nivel de gasolina
NONE
FusiblesFusible principal
20 A
Fusible del ventilador del radiador
4 A
Fusible de repuesto
20 A
Fusible de repuesto
4 A
8
ESPECIFICACIONES
8-2
5XL-F8199-S3.qxd 19/09/2005 16:31 Página 61

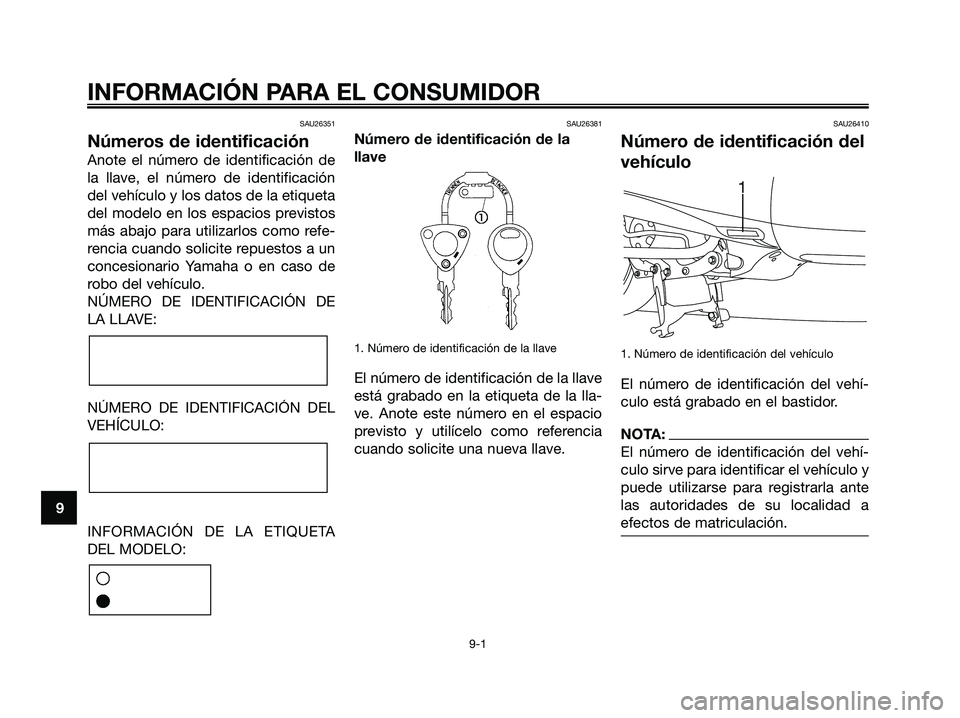

SAU26351
Números de identificación
Anote el número de identificación de
la llave, el número de identificación
del vehículo y los datos de la etiqueta
del modelo en los espacios previstos
más abajo para utilizarlos como refe-
rencia cuando solicite repuestos a un
concesionario Yamaha o en caso de
robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE
LA LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA
DEL MODELO:
SAU26381
Número de identificación de la
llave
1. Número de identificación de la llave
El número de identificación de la llave
está grabado en la etiqueta de la lla-
ve. Anote este número en el espacio
previsto y utilícelo como referencia
cuando solicite una nueva llave.
SAU26410
Número de identificación del
vehículo
1. Número de identificación del vehículo
El número de identificación del vehí-
culo está grabado en el bastidor.
NOTA:
El número de identificación del vehí-
culo sirve para identificar el vehículo y
puede utilizarse para registrarla ante
las autoridades de su localidad a
efectos de matriculación.
1
9
INFORMACIÓN PARA EL CONSUMIDOR
9-1
5XL-F8199-S3.qxd 19/09/2005 16:31 Página 62

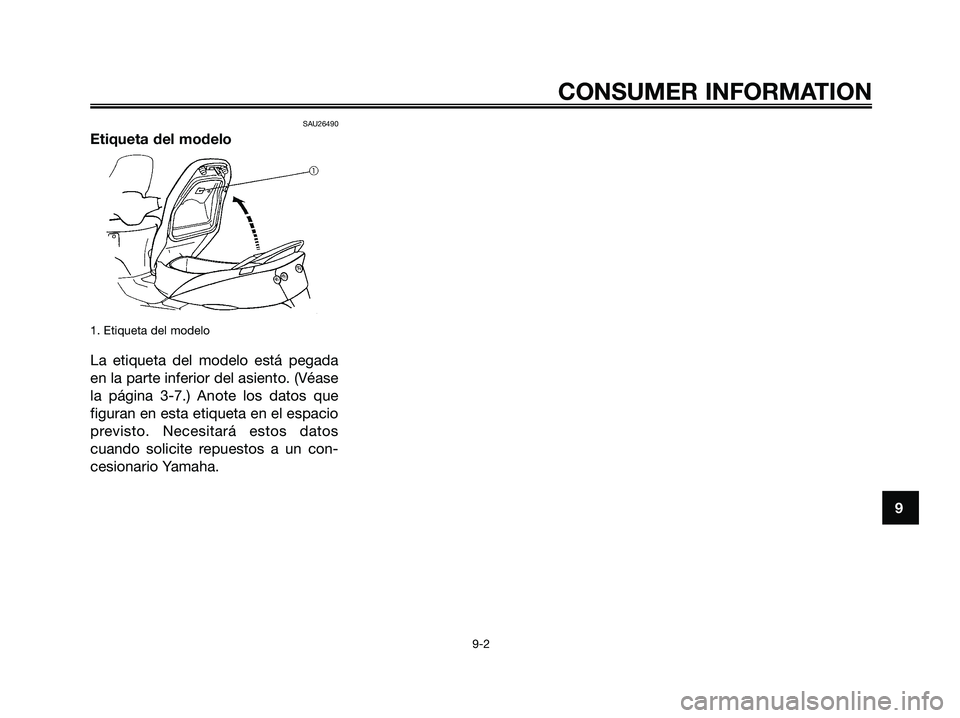

SAU26490
Etiqueta del modelo
1. Etiqueta del modelo
La etiqueta del modelo está pegada
en la parte inferior del asiento. (Véase
la página 3-7.) Anote los datos que
figuran en esta etiqueta en el espacio
previsto. Necesitará estos datos
cuando solicite repuestos a un con-
cesionario Yamaha.
9
CONSUMER INFORMATION
9-2
5XL-F8199-S3.qxd 19/09/2005 16:31 Página 63

AAceite de motor .........................................6-7
Aceite del engranaje final...........................6-9
Aceleración y desaceleración ....................5-2
Ajuste de los conjuntos amortiguadores ...3-8
Ajuste del carburador ..............................6-12
Ajuste del juego libre de la maneta
del freno .................................................6-15
Alarma antirrobo (opcional) ........................3-4
Almacenamiento ........................................7-3
Arranque del motor en frío.........................5-1
Asiento .......................................................3-7
BBatería ......................................................6-18
CCaballete lateral .........................................3-8
Cambio de fusible ....................................6-20
Cambio de la bombilla de la luz de
freno/piloto trasero o de un intermitente
trasero ....................................................6-22
Cambio de la bombilla de la luz de la
matrícula ................................................6-21
Cambio de la bombilla de un intermitente
delantero ................................................6-21
Cambio de la bombilla del faro o de la
bombilla de un intermitente delantero...6-20
Cambio del líquido de freno ....................6-16
Compartimento porta objetos ...................3-7
Compartimento porta objetos delantero ...3-7
Comprobación de la bujía..........................6-6
Comprobación de la dirección ................6-17
Comprobación de la horquilla delantera .6-17
Comprobación de las pastillas de freno
delantero y trasero.................................6-15Comprobación de los cojinetes de las
ruedas ....................................................6-18
Comprobación del funcionamiento del
interruptor del caballete lateral ................3-9
Comprobación del juego libre del cable
del acelerador ........................................6-12
Comprobación del líquido de freno .........6-15
Comprobación y engrase de los cables ..6-16
Cuadro de identificación de averías ........6-24
Cuadro de mantenimiento y engrase
periódicos ................................................6-2
Cuidados ....................................................7-1
DDesmontaje y montaje de carenados y
paneles ....................................................6-5
EEstacionamiento ........................................5-3
FFiltro de aire y filtro de aire de la caja de
la correa trapezoidal ..............................6-11
Frenada ......................................................5-2
GGasolina .....................................................3-6
IIdentificación de averías ..........................6-23
Inicio de la marcha.....................................5-2
Interruptor principal ...................................3-1
Interruptores del manillar ...........................3-4
JJuego de herramientas del propietario ......6-1
LLíquido refrigerante ..................................6-10
Lista de comprobaciones previas..............4-2
MMandos e instrumentos .............................2-3
Maneta del freno delantero ........................3-5
Maneta del freno trasero............................3-6
Medidor de voltaje de la batería/
gasolina....................................................3-3
NNeumáticos ..............................................6-13
Números de identificación .........................9-1
RReloj ...........................................................3-4
Rodaje del motor .......................................5-3
TTapón del depósito de gasolina.................3-6
Testigos ......................................................3-1
UUnidad velocímetro ....................................3-3
VVerificación y engrase del caballete
central y el caballete lateral ...................6-17
Vista derecha .............................................2-2
Vista izquierda ............................................2-1
ÍNDICE
