YAMAHA MAJESTY 250 2000 Instructieboekje (in Dutch)

BEDIENING EN BELANGRIJKE TIPS VOOR HET RIJDEN
5-5
5
DAU02941
Aanbevolen snelheden voor
op- en terugschakelen
(alleen voor Zwitserland)In de onderstaande tabel vindt u de aanbe-
volen snelheden voor het omschakelen tus-
sen de verschillende versnellingen.CF-25DOPMERKING:@ Als u in één keer van de vierde naar de
tweede versnelling schakelt, zorg dan dat
de snelheid van uw motorfiets niet boven
de 35 km/h ligt. @
DAU00424
Tips voor het beperken van het
benzineverbruikHet benzineverbruik van uw motorfiets
hangt voor een groot deel af van uw rijstijl.
Hieronder volgen enkele tips voor het be-
perken van het benzineverbruik:l
Laat de motor warmdraaien voordat u
wegrijdt.
l
Zet de chokeknop (choke) zo snel mo-
gelijk in de uit-stand terug.
l
Schakel vlot door naar een hogere
versnelling en laat de motor tijdens het
accelereren niet teveel toeren maken.
l
Geef geen gas tussen het schakelen
door (dubbel-clutch) of tijdens het te-
rugschakelen en vermijd hoge toeren-
tallen bij onbelaste motor.
l
Zet de motor af in plaats van deze
lang stationair te laten draaien tijdens
het wachten voor een stoplicht, een
spoorwegovergang e.d..
DAU01128
InrijdenDe meest belangrijke periode voor de pres-
taties en de levensduur van uw motorfiets
zijn de eerste 1.600 km. Lees de onder-
staande paragraaf aandachtig door en volg
de aanwijzingen hiervan op. Aangezien de
motor nieuw is, dient u deze de eerste
1.600 km niet al te zwaar te belasten. De
motor-onderdelen dienen zich naar elkaar
te zetten en zich harmonieus aan elkaar
aan te passen. Tijdens de inrijperiode dient
u lange tijd met vol gas rijden en andere
omstandigheden die kunnen leiden tot te
zware belasting/verhitting van de motor, te
vermijden.
Aanbevolen snelheid
(km/h)
1-ste®
2-de
2-de®
3-de
3-de®
4-de
4-de®
5-de23
36
50
60
D_5ja_Operation.fm Page 5 Saturday, October 16, 1999 10:04 AM

BEDIENING EN BELANGRIJKE TIPS VOOR HET RIJDEN
5-6
5
DAU01740
0 ~ 1.000 km
Vermijd gebruik met het gas verder dan
1/3 opengedraaid.
1.000 ~ 1.600 km
Vermijd konstante snelheden met het gas
verder dan 1/2 opengedraaid.
DCA00026
LET OP:@ Na 1000 km rijden dient u de motorolie
en de transmissie-olie te verversen en
het oliefilter te vervangen. @
1.600 km en hoger
U kunt normaal rijden.
DC000049
LET OP:@ Mochten er zich moeilijkheden met de
motor voordoen tijdens de inrijperiode,
raadpleeg dan onmiddellijk u Yamaha
dealer. @
DAU00457
ParkerenAls u de motorfiets parkeert, zet de motor
dan af en verwijder de sleutel uit het
kontaktslot. Draai de hendel van de benzi-
nekraan altijd naar “OFF” als u de motor af-
zet.
DW000058
WAARSCHUWING
@ De uitlaatpijp en het samenstel worden
bijzonder heet. Parkeer de motorfiets op
een plek waar spelende kinderen en
voorbijgangers zich niet kunnen bran-
den aan de uitlaat. Parkeer de motorfiets
niet op een helling of op een zachte on-
dergrond, aangezien de kans bestaat dat
deze omvalt. @
D_5ja_Operation.fm Page 6 Saturday, October 16, 1999 10:04 AM

D_5ja_Operation.fm Page 7 Saturday, October 16, 1999 10:04 AM

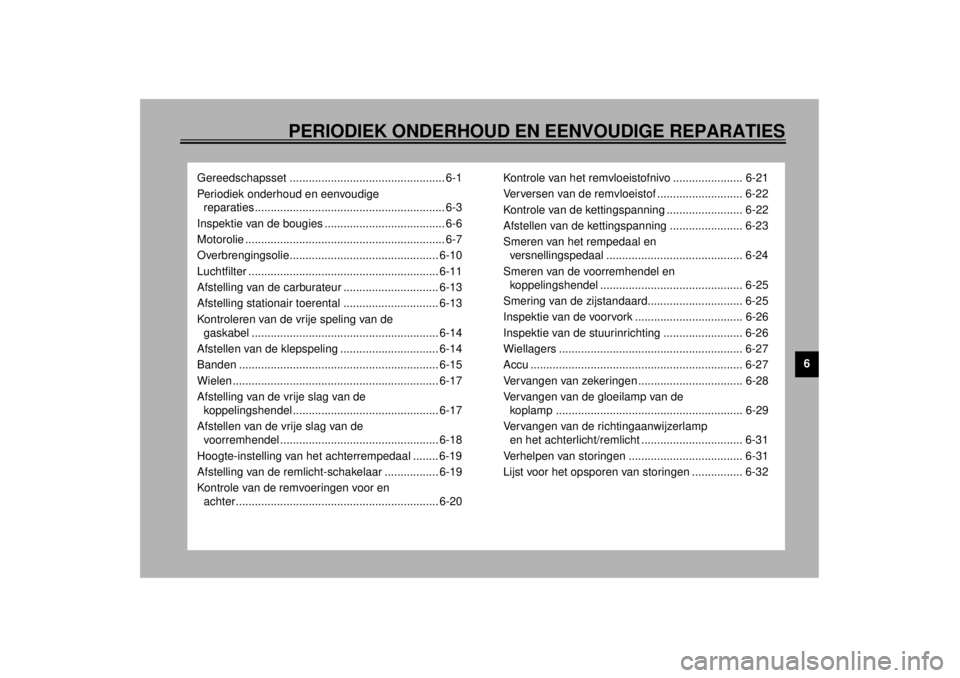

PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
6
Gereedschapsset ................................................. 6-1
Periodiek onderhoud en eenvoudige
reparaties ............................................................ 6-3
Inspektie van de bougies ...................................... 6-6
Motorolie ............................................................... 6-7
Overbrengingsolie............................................... 6-10
Luchtfilter ............................................................ 6-11
Afstelling van de carburateur .............................. 6-13
Afstelling stationair toerental .............................. 6-13
Kontroleren van de vrije speling van de
gaskabel ........................................................... 6-14
Afstellen van de klepspeling ............................... 6-14
Banden ............................................................... 6-15
Wielen ................................................................. 6-17
Afstelling van de vrije slag van de
koppelingshendel .............................................. 6-17
Afstellen van de vrije slag van de
voorremhendel .................................................. 6-18
Hoogte-instelling van het achterrempedaal ........ 6-19
Afstelling van de remlicht-schakelaar ................. 6-19
Kontrole van de remvoeringen voor en
achter................................................................ 6-20Kontrole van het remvloeistofnivo ...................... 6-21
Verversen van de remvloeistof ........................... 6-22
Kontrole van de kettingspanning ........................ 6-22
Afstellen van de kettingspanning ....................... 6-23
Smeren van het rempedaal en
versnellingspedaal ........................................... 6-24
Smeren van de voorremhendel en
koppelingshendel ............................................. 6-25
Smering van de zijstandaard.............................. 6-25
Inspektie van de voorvork .................................. 6-26
Inspektie van de stuurinrichting ......................... 6-26
Wiellagers .......................................................... 6-27
Accu ................................................................... 6-27
Vervangen van zekeringen ................................. 6-28
Vervangen van de gloeilamp van de
koplamp ........................................................... 6-29
Vervangen van de richtingaanwijzerlamp
en het achterlicht/remlicht ................................ 6-31
Verhelpen van storingen .................................... 6-31
Lijst voor het opsporen van storingen ................ 6-32
D_5ja_PeriodicTOC.fm Page 1 Saturday, October 16, 1999 10:04 AM

6-1
6
DAU00462
6-PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
DAU00464
Het tijdig uitvoeren van het periodieke on-
derhoud, van de benodigde afstellingen en
van de smering zal uw motorfiets in een
goede en veilige staat houden. Veiligheid is
een “must” voor iedere motorrijder! De on-
derhoudstabellen en de smeringstabel zijn
een ruwe leidraad voor de intervallen waar-
op deze werkzaamheden moeten worden
uitgevoerd. VERGEET NIET DAT HET
WEER, HET SOORT TERREIN, DE MA-
NIER WAAROP DE MOTORFIETS
WORDT BESTUURD EN VELE ANDERE
OMSTANDIGHEDEN, AANPASSING VAN
DEZE INTERVALLEN NOODZAKELIJK
KUNNEN MAKEN. De meest belangrijke
punten voor onderhoud, smering en afstel-
ling worden in de volgende bladzijden be-
handeld.
DW000060
WAARSCHUWING
@ Als u geen ervaring heeft met onderhou-
den van een motorfiets, laat dit werk dan
over aan een erkende Yamaha dealer. @
DAU01826
GereedschapssetDe gereedschapsset bevindt zich onder het
bestuurderszadel. (Zie blz. 3-13 voor het
verwijderen en weer aanbrengen daarvan.)
Het gereedschap van de bijgeleverde ge-
reedschapsset dient voor het verrichten
van het periodiek onderhoud. Daarnaast
kan echter nog ander gereedschap nodig
zijn, zoals een momentsleutel, om het on-
derhoud geheel naar behoren te verrichten.
De aanwijzingen in deze handleiding die-
nen om u, de eigenaar van deze motorfiets,
de nodige informatie te verschaffen over
het periodieke onderhoud van de motorfiets
en over eenvoudige reparaties.1. Gereedschapsset
D_5ja_Periodic.fm Page 1 Saturday, October 16, 1999 10:05 AM

PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
6-2
6
OPMERKING:@ Als u voor bepaalde onderhoudswerkzaam-
heden niet het vereiste gereedschap heeft,
breng uw motorfiets voor dat onderhoud
dan naar een Yamaha dealer. @
DW000063
WAARSCHUWING
@ Veranderingen aan deze motorfiets die
niet door Yamaha zijn goedgekeurd,
kunnen leiden tot slechtere prestaties
en zelfs tot vermindering van de veilig-
heid van de motorfiets. Raadpleeg altijd
eerst een Yamaha dealer, alvorens enige
verandering aan te brengen. @
D_5ja_Periodic.fm Page 2 Saturday, October 16, 1999 10:05 AM

PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
6-3
6
DAU00473
PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
CP-01DNr. ONDERDEEL KONTROLE EN ONDERHOUDSWERKZAAMHEDENEERSTE
MAAL
(na 1.000 km)IEDERE
6.000 km of
6 maanden
(al naar gelang
het eerst
bereikt wordt)
12.000 km of
12 maanden(al naar gelang
het eerst
bereikt wordt)
1
*Brandstofleiding• Brandstofslangen controleren op barsten of andere schade.
• Vervangen indien nodig.ÖÖ
2*Brandstoffilter• Controleren.
• Vervangen indien nodig.Ö
3 Bougies• Controleren.
• Reinigen, elektrodenafstand bijstellen, indien nodig vervangen.ÖÖÖ
4*Kleppen• Klepspeling controleren.
• Bijstellen indien nodig.Iedere 24.000 km of 24 maanden
(welk het eerst bereikt wordt)
5 Luchtfilter• Reinigen, indien nodig vervangen.ÖÖ
6 Koppeling• Controleren.
• Kabel bijstellen of vervangen. ÖÖÖ
7*Voorrem• Werking en vloeistofpeil controleren en zonodig lekkage opsporen.
(Zie OPMERKING op blz. 6-5.)
• Corrigeren naar vereist.
• Remvoeringen vervangen indien nodig.ÖÖÖ
8*Achterrem• Werking en vloeistofpeil controleren en zonodig lekkage opsporen.
(Zie OPMERKING op blz. 6-5.)
• Corrigeren naar vereist.
• Remvoeringen vervangen indien nodig.ÖÖÖ
9*Wielen• Controleren op balans, uitloop, spakenspanning en schade.
• Spaken spannen en herbalanceren, vervangen indien nodig.ÖÖ
10*Banden• Controleren op profieldiepte en schade.
• Vervangen indien nodig.
• Bandenspanning controleren.
• Corrigeren indien nodig.ÖÖ
D_5ja_Periodic.fm Page 3 Saturday, October 16, 1999 10:05 AM

PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
6-4
6
11
*Wiellagers• Controleren op loszitten of schade.
• Vervangen indien nodig.ÖÖ
12*Zwaaiarm• Scharnierpunt controleren op speling.
• Corrigeren indien nodig.
• Smeren met molybdeen-disulfidevet om de 24.000 km of
24 maanden (welk het eerst bereikt wordt).ÖÖ
13*Aandrijfriem• Riemspanning controleren.
• Bijstellen indien nodig. Zorgen dat achterwiel juist is uitgelijnd.ÖIedere 4.000 km
14*Stuurlagers• Controleren op speling en soepele stuurbeweging.
• Corrigeren naar vereist.
• Smeren met vet op lithiumzeepbasis om de 24.000 km of
24 maanden (welk het eerst bereikt wordt).ÖÖ
15*Bevestigingspunten aan
het frame• Controleren of alle bouten, moeren en schroeven stevig vast zitten.
• Aandraaien indien nodig.ÖÖ
16 Zijstandaard• Controleren.
• Smeren en rapareren indien nodig.ÖÖ
17*Zijstandaardschakelaar• Controleren.
• Vervangen indien nodig.ÖÖÖ
18*Voorvork• Controleren op juiste werking en op olielekkage.
• Corrigeren naar vereist.ÖÖ
19*Achterschokbreker• Controleren op juiste werking en op olielekkage.
• Gehele schokbrekerset vervangen indien nodig. ÖÖ
20*Scharnierpunten
achterophanging-
verbindingsarmen• Controleren.
• Smeren met molybdeen-disulfidevet om de 24.000 km of
24 maanden (welk het eerst bereikt wordt).ÖÖ
21*Carburateur• Controleren op stationair-toerental en werking van de starter.
• Bijstellen indien nodig.ÖÖÖ Nr. ONDERDEEL KONTROLE EN ONDERHOUDSWERKZAAMHEDENEERSTE
MAAL
(na 1.000 km)IEDERE
6.000 km of
6 maanden
(al naar gelang
het eerst
bereikt wordt)
12.000 km of
12 maanden(al naar gelang
het eerst
bereikt wordt)
D_5ja_Periodic.fm Page 4 Saturday, October 16, 1999 10:05 AM

PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
6-5
6
* Onderhoud aan deze onderdelen vereist speciaal gereedschap, technische vaardigheden en service-gegevens. Laat dit onderhoud over aan uw Yamaha
dealer.
DAU02970
OPMERKING:@ l
Als u veel op stoffige wegen of in regenachtige gebieden rijdt, dient u het luchtfilter vaker schoon te maken.
l
Hydraulisch remsysteem
• Na het demonteren van de hoofdcilinder of de plunjer-cilinder dient u altijd de remvloeistof te verversen. Normaal kunt u volstaan
met het controleren van het remvloeistofpeil en het bijvullen van remvloeistof.
• Vervang de oliekeringen binnenin de hoofdcilinder en de plunjer om de twee jaar.
• Vervang alle remleidingen om de vier jaar of als ze gescheurd of anderszins beschadigd zijn.
@22 Motorolie• Controleren op oliepeil en olielekkage.
• Corrigeren indien nodig.
• Verversen. (Voor aftappen eerst motor laten warmdraaien.)ÖÖÖ
23 Motorolie-filtercassette• Vervangen.ÖÖ
24
*Overbrengingsolie• Controleren op lekkage.
• Olie verversen na de eerste 1.000 km en daarna om de 24.000 km
of 24 maanden (welk het eerst bereikt wordt).ÖÖ Nr. ONDERDEEL KONTROLE EN ONDERHOUDSWERKZAAMHEDENEERSTE
MAAL
(na 1.000 km)IEDERE
6.000 km of
6 maanden
(al naar gelang
het eerst
bereikt wordt)
12.000 km of
12 maanden(al naar gelang
het eerst
bereikt wordt)
D_5ja_Periodic.fm Page 5 Saturday, October 16, 1999 10:05 AM

PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
6-6
6
DAU01639
Inspektie van de bougiesDe bougie is een belangrijk onderdeel van
de motor en dient regelmatig te worden
geïnspecteerd, bij voorkeur door een
Yamaha dealer. De staat van de bougie
geeft informatie over de algehele toestand
van de motor.
Normaal gesproken moeten de witte porce-
leinen isolatoren rondom de midden-elek-
trode van de bougies van de verschillende
cilinders van dezelfde motor, dezelfde kleur
hebben. De ideale kleur voor de bougies
van een motorfiets waar normaal mee
wordt gereden, is lichtbruin. Als één van de
bougies een verschillende kleur heeft, kan
het zijn dat er iets mis is met de motor.Probeer niet zelf een diagnose te maken
voor dergelijke problemen, maar breng uw
motorfiets naar een Yamaha dealer. De
bougies dienen regelmatig verwijderd en
geïnspekteerd te worden, aangezien de hit-
te en de aanslag de bougies langzaam aan-
tast. Als de elektrodes te ver versleten of
als er sterke koolafzetting of andere aan-
slag op de bougie is, moet de bougie door
een nieuwe van het voorgeschreven type
worden vervangen.
Meet, alvorens een bougie te installeren, de
elektroden-afstand met behulp van een
voelermaatje en stel in op de voorgeschre-
ven afstand.Wanneer u een bougie aanbrengt, maak
het oppervlak waar de pakkingring tegen-
aan komt dan altijd goed schoon en gebruik
een nieuwe pakkingring. Maak tevens de
schroefdraad zorgvuldig schoon en trek de
bougie met het voorgeschreven koppel
aan.
OPMERKING:@ Als u bij het installeren van de nieuwe bou-
gies geen momentsleutel tot uw beschik-
king heeft, kunt u het volgende als
vuistregel aanhouden: Draai de bougie met
uw vingers zo strak mogelijk aan en draai
deze hierna nog , 1/4 à 1/2 slag aan met
een bougiesleutel. Laat echter wel zo snel
mogelijk de bougie met het voorgeschreven
aantrekkoppel vastdraaien. @
a. Elektroden-afstand
Standaard bougie:
DPR7EA-9/NGK of
X22EPR-U9/DENSO
Elektroden-afstand:
0,8 ~ 0,9 mm
Voorgeschreven aantrekkoppel:
Aantrekkoppel bougie:
17,5 Nm (1,75 m·kg)
D_5ja_Periodic.fm Page 6 Saturday, October 16, 1999 10:05 AM
