YAMAHA MAJESTY 250 2001 Betriebsanleitungen (in German)

1
2
3
4
5
6
7
8
95GM-9-G1(German/No ABS) 9/27/00 2:21 PM Page 10

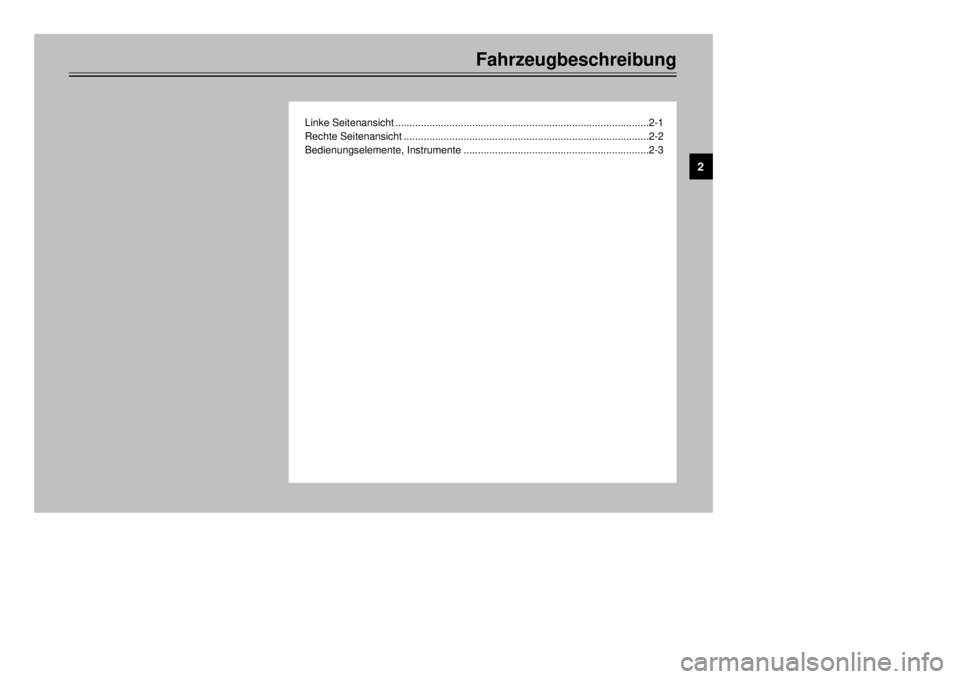

Fahrzeugbeschreibung
Linke Seitenansicht.........................................................................................2-1
Rechte Seitenansicht......................................................................................2-2
Bedienungselemente, Instrumente.................................................................2-3
2
5GM-9-G1(German/No ABS) 9/27/00 2:21 PM Page 11

GAU00026
Fahrzeugbeschreibung
12
3
4
5
6
7
8
9
2-1
1.Hinteres Ablagefach(Seite 3-13)
2.Haltegriff(Seite 5-2)
3.Federvorspannring(Seite 3-14)
4.Luftfilter(Seite 6-20)5.RiementriebgehŠuse-Filter(Seite 6-21)
6.HauptstŠnder(Seite 6-29)
7.SeitenstŠnder(Seite 3-15, 6-29)
8.Kraftstofftankverschlu§(Seite 3-9)
12
3
4 5 6 7
8
Linke Seitenansicht
5GM-9-G1(German/No ABS) 9/27/00 2:21 PM Page 12

Fahrzeugbeschreibung
12
3
4
5
6
7
8
9
2-2
9.Beifahrersitz
10.Fahrersitz(Seite 3-11)
11.Luftdurchla§gitter(Seite 6-22)
12.Scheinwerfer(Seite 6-34)
13.KŸhler14.Batterie(Seite 6-31)
15.Sicherungen(Seite 6-33)
16.KŸhlflŸssigkeits-AusgleichsbehŠlter(Seite 6-19)
17.Sichtfenster (KŸhlflŸssigkeitsstand)(Seite 6-19)
18.Motoršl-EinfŸllschraubverschlu§(Seite 6-15)
10
11
12
13 16 17
1815, 14
9
Rechte Seitenansicht
5GM-9-G1(German/No ABS) 9/27/00 2:21 PM Page 13

12
3
4
5
6
7
8
9
2-3
1.Handbremshebel (Hinterradbremse)(Seite 3-8)
2.Lenkerarmatur links(Seite 3-5)
3.Vorderes Ablagefach A(Seite 3-12)
4.Digitaluhr(Seite 3-5)
5.Tachometer(Seite 3-3)
6.KŸhlflŸssigkeitstemperatur-Anzeige(Seite 3-4)7.Tankanzeige(Seite 3-4)
8.Lenkerarmatur rechts(Seite 3-6)
9.Handbremshebel (Vorderradbremse)(Seite 3-8)
10.Gasdrehgriff
11.Vorderes Ablagefach B(Seite 3-13)
12.ZŸnd-/Lenkschlo§(Seite 3-1)
12345
6789
10
11 12
Bedienungselemente, InstrumenteFahrzeugbeschreibung
5GM-9-G1(German/No ABS) 9/27/00 2:21 PM Page 14

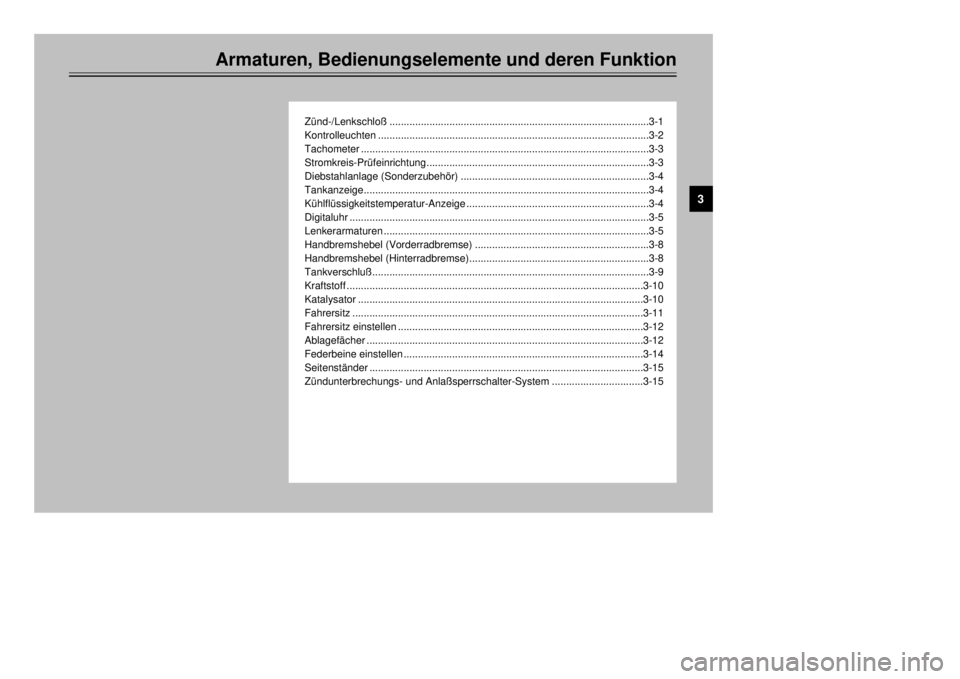

Armaturen, Bedienungselemente und deren Funktion
ZŸnd-/Lenkschlo§...........................................................................................3-1
Kontrolleuchten...............................................................................................3-2
Tachometer.....................................................................................................3-3
Stromkreis-PrŸfeinrichtung..............................................................................3-3
Diebstahlanlage (Sonderzubehšr)..................................................................3-4
Tankanzeige....................................................................................................3-4
KŸhlflŸssigkeitstemperatur-Anzeige................................................................3-4
Digitaluhr.........................................................................................................3-5
Lenkerarmaturen.............................................................................................3-5
Handbremshebel (Vorderradbremse).............................................................3-8
Handbremshebel (Hinterradbremse)...............................................................3-8
Tankverschlu§.................................................................................................3-9
Kraftstoff........................................................................................................3-10
Katalysator....................................................................................................3-10
Fahrersitz......................................................................................................3-11
Fahrersitz einstellen......................................................................................3-12
AblagefŠcher.................................................................................................3-12
Federbeine einstellen....................................................................................3-14
SeitenstŠnder................................................................................................3-15
ZŸndunterbrechungs- und Anla§sperrschalter-System................................3-15
3
5GM-9-G1(German/No ABS) 9/27/00 2:21 PM Page 15

3-1
IGNITION
P
LOCK
ON
OFF
OPENPUSHPUSH
GAU00029
ZŸnd-/Lenkschlo§Das ZŸnd-/Lenkschlo§ verriegelt und
entriegelt den Lenker und schaltet die
ZŸndung sowie die Stromversorgung der
anderen elektrischen Systeme ein und
aus. Die einzelnen SchlŸsselstellungen
sind nachfolgend beschrieben.
GAU00036
ON
Die ZŸndung ist eingeschaltet, der Motor
kann angelassen werden, und alle elektri-
schen Systeme sind betriebsbereit. Der
SchlŸssel lŠ§t sich in dieser Position nicht
abziehen.
GAU00038
OFF
Alle elektrischen Systeme sind ausge-
schaltet. Der SchlŸssel kann in dieser
Position abgezogen werden.
GAU00040
LOCK
Der Lenker ist verriegelt, und alle Strom-
kreise sind ausgeschaltet. Der SchlŸssel
kann in dieser Position abgezogen wer-
den.
Lenker verriegeln1.Den Lenker bis zum Anschlag nach
links drehen.
2.Den ZŸndschlŸssel in Position ãOFFÒ
hineindrŸcken und auf ãLOCKÒ dre-
hen.
3.Den SchlŸssel abziehen.
Lenker entriegelnDen ZŸndschlŸssel in Position ãLOCKÒ
hineindrŸcken und auf ãOFFÒ drehen.
GW000016
WDen SchlŸssel niemals auf ãOFFÒ oder
ãLOCKÒ drehen, wŠhrend das Fahr-
zeug in Bewegung ist. Das dadurch
bewirkte Ausschalten der Stromkreise
kšnnte zu einem Verlust der Fahrzeug-
kontrolle und mšglicherweise zu
einem Unfall fŸhren.
GAU03733
.
(Parken)
Der Lenker ist verriegelt, und die Park-
beleuchtung, bestehend aus Standlicht
vorn und RŸcklicht, sowie die Kenn-
zeichenbeleuchtung sind eingeschaltet.
Die anderen elektrischen Systeme sind
ausgeschaltet. Der SchlŸssel lŠ§t sich in
dieser Position abziehen.
Um das ZŸndschlo§ auf ã
.
Ò
zu stellen:
1.Den ZŸndschlŸssel auf ãLOCKÒ dre-
hen.
2.Den SchlŸssel bis zum Anschlag im
Gegenuhrzeigersinn drehen.
3.Den SchlŸssel an dieser Stelle ge-
genhalten und eindrŸcken, bis das
Schlo§ einschnappt.
GCA00043
dDBei einer langen Standzeit in dieser
ZŸndschlo§stellung kann die einge-
schaltete Parkbeleuchtung die Batterie
entladen.
GAU00027
Armaturen, Bedienungselemente und deren Funktion
1
23
4
5
6
7
8
95GM-9-G1(German/No ABS) 9/27/00 2:21 PM Page 16

3-2
134
2
GAU00056
Kontrolleuchten
GAU03734
…lwechsel-Intervallanzeige ã
7
Ò
Wenn die …lwechsel-Intervallanzeige
brennt, mu§ das Motoršl gewechselt wer-
den. Die Anzeige leuchtet nach den
ersten 1.000 km und dann alle 3.000 km.
Nach dem …lwechsel mu§ die Anzeige
zurŸckgestellt werden, damit sie korrekt
die FŠlligkeit des nŠchsten …lwechsels
signalisiert. (Zum RŸckstellen der Funk-
tion siehe Seite 6-17.)Der Stromkreis der Anzeige kann auf
nachfolgende Weise geprŸft werden.
1.Den Motorstoppschalter auf ã#Ò und
den ZŸndschlŸssel auf ãONÒ stellen.
2.PrŸfen, ob die …lwechsel-Intervall-
anzeige einige Sekunden lang auf-
brennt und dann erlischt.
3.Brennt die Anzeige nicht auf, den
Stromkreis vom YAMAHA-HŠndler
prŸfen lassen.
HINWEIS:Wenn der Roller auf dem HauptstŠnder
steht, kann es vorkommen, da§ die
…lwechsel-Intervallanzeige beim Gasge-
ben blinkt, was unter diesen UmstŠnden
normal ist.
1.…lwechsel-Intervallanzeige ã
7
Ò
2.Fernlicht-Kontrolleuchte ã &Ò
3.Blinker-Kontrolleuchte links ã 4Ò
4.Blinker-Kontrolleuchte rechts ã 6Ò
Armaturen, Bedienungselemente und deren Funktion
1
23
4
5
6
7
8
9
GAU00063
Fernlicht-Kontrolleuchte ã&Ò
Die Kontrolleuchte brennt bei eingeschal-
tetem Fernlicht.
GAU03299
Blinker-Kontrolleuchten ã4Ò u. ã6Ò
Wenn der Blinkerschalter betŠtigt wird,
blinkt die entsprechende Kontrolleuchte.
5GM-9-G1(German/No ABS) 9/27/00 2:21 PM Page 17

GAU03740
Stromkreis-PrŸfeinrichtungDieses Modell ist mit einer Einrichtung fŸr
die PrŸfung folgender Stromkreise ausge-
stattet: Drosselklappensensor, …lwech-
sel-Intervallanzeige und Tachometer.
Falls Stšrungen in einem dieser Strom-
kreise auftreten, blinkt die …lwechsel-
Intervallanzeige.
Falls die …lwechsel-Intervallanzeige blinkt
bzw. leuchtet, das Motorrad von einem
YAMAHA-HŠndler ŸberprŸfen lassen.HINWEIS:Wenn der Roller auf dem HauptstŠnder
steht, kann es vorkommen, da§ die …l-
wechsel-Intervallanzeige beim Gasgeben
blinkt, was unter diesen UmstŠnden nor-
mal ist.
3-3
GAU01586
TachometerZum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometer- und
einen TageskilometerzŠhler auf. Der
TageskilometerzŠhler kann auf Null
zurŸckgesetzt werden.
Mit einem Druck auf den Knopf ãTRIPÒ
schaltet das Display zwischen den Be-
triebsarten ãODOÒ (odometer = Kilome-
terzŠhler) und ÒTRIPÓ (tripmeter = Tages-
kilometerzŠhler) um. Um den
TagesÐkilometerzŠhler auf Null zurŸckzu-
setzen, aus der TageskilometerzŠhler-
Betriebsart (TRIP) den Knopf ãTRIPÒ we-
nigstens eine Sekunde lang gedrŸckthalten. Mit dem TageskilometerzŠhler
kann z. B. die durchschnittliche Reich-
weite einer TankfŸllung ermittelt werden,
was die Planung von Tankintervallen
erlaubt.Armaturen, Bedienungselemente und deren Funktion
1
23
4
5
6
7
8
9
123
1.Tachometer
2.Kilometer- und TageskilometerzŠhler
3.ã TRIPÒ-Knopf
5GM-9-G1(German/No ABS) 9/27/00 2:21 PM Page 18

3-4
Armaturen, Bedienungselemente und deren Funktion
1
23
4
5
6
7
8
9
1
GAU00110
TankanzeigeDie Tankanzeige zeigt den Kraftstoff-
vorrat an. Wenn die Nadel auf ÒEÓ (empty
= leer) herabsinkt, verbleiben noch ca.
1,0 L Kraftstoff im Tank. In diesem Fall so
bald wie mšglich auftanken.HINWEIS:Warten Sie nicht, bis der Tank vollstŠndig
leer ist, bevor Sie ans Auftanken denken.1.Tankanzeige
1
2
1.KŸhlflŸssigkeitstemperatur-Anzeige
2.Rote Markierung
GAU03124
KŸhlflŸssigkeitstemperatur-
AnzeigeBei eingeschalteter ZŸndung kann von
der KŸhlflŸssigkeitstemperatur-Anzeige
die Temperatur der KŸhlflŸssigkeit abge-
lesen werden. Die Betriebstemperatur
des Motors Šndert sich mit der Wetterlage
und der Motorlast. Sobald die Nadel die
rote Markierung erreicht oder diese sogar
Ÿberschreitet, sofort anhalten und den
Motor abkŸhlen lassen; siehe dazu Seite
6-18.
GC000002
dDDen Motor bei †berhitzung nicht lŠn-
ger betreiben.
GAU00109
Diebstahlanlage (Sonderzu-
behšr)Eine als Sonderzubehšr erhŠltliche
Diebstahlanlage kann vom YAMAHA-
HŠndler installiert werden.
