YAMAHA MAJESTY 250 2001 Instructieboekje (in Dutch)
Manufacturer: YAMAHA, Model Year: 2001, Model line: MAJESTY 250, Model: YAMAHA MAJESTY 250 2001Pages: 95, PDF Size: 19.06 MB
Page 21 of 95
FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
3-7
3
DAU00143
7. Startschakelaar “ ”
Als u de startschakelaar indrukt zal de start-
motor de motor doen ronddraaien.
DC000005
LET OP:@ Zie, alvorens de motor te starten, de pa-
ragraaf met aanwijzingen over het star-
ten. @
DAU00152
KoppelingshendelDe koppelingshendel is bevestigd aan het
linkerhandvat van het stuur, en het ontste-
kingsblokkeersysteem is ingebouwd in het
koppelingshendel-handvat. Om te ontkop-
pelen, trekt u de koppelingshendel in. Om
de koppeling weer te laten opkomen laat u
de koppelingshendel weer langzaam van
het stuur weg gaan. Voor een soepele be-
diening is het het beste om de koppe-
lingshendel snel in te trekken en langzaam
te laten opkomen. (Zie de paragraaf met de
aanwijzingen over het starten, voor een be-
schrijving van het circuit van het ontste-
kingsblokkeersysteem).
DAU01215
VersnellingspedaalHet versnellingspedaal bevindt zich links
van het motorblok. Schakel nooit op of te-
rug zonder de koppeling te gebruiken. Ge-
bruik uw tenen of uw hiel om naar een
hogere versnelling te schakelen en uw te-
nen om terug te schakelen.
1. Koppelingshendel
1. Versnellingspedaal
D_5ja_Functions.fm Page 7 Saturday, October 16, 1999 10:02 AM
Page 22 of 95
FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
3-8
3
DAU00158
VoorremhendelDe voorremhendel is bevestigd aan het
rechterhandvat van het stuur. Trek de hen-
del in om te remmen.
DAU00162
AchterrempedaalHet achterrempedaal bevindt zich rechts
van het motorblok. Trap het pedaal in om te
remmen.
1. Voorremhendel
1. Achterrempedaal
D_5ja_Functions.fm Page 8 Saturday, October 16, 1999 10:02 AM
Page 23 of 95
FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
3-9
3
DAU02917

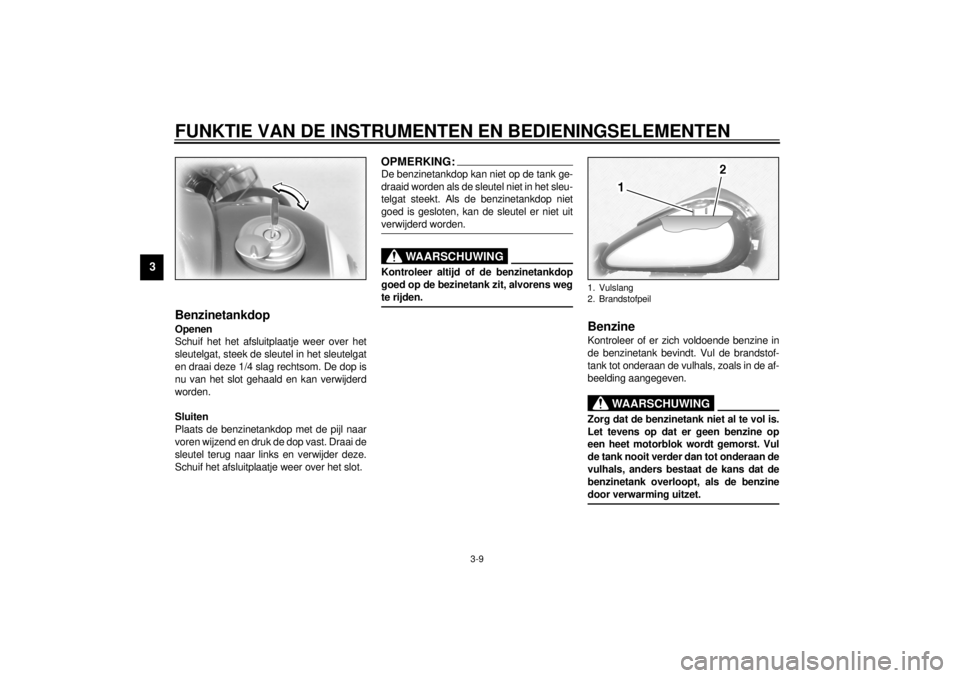

BenzinetankdopOpenen
Schuif het het afsluitplaatje weer over het
sleutelgat, steek de sleutel in het sleutelgat
en draai deze 1/4 slag rechtsom. De dop is
nu van het slot gehaald en kan verwijderd
worden.
Sluiten
Plaats de benzinetankdop met de pijl naar
voren wijzend en druk de dop vast. Draai de
sleutel terug naar links en verwijder deze.
Schuif het afsluitplaatje weer over het slot.
OPMERKING:@ De benzinetankdop kan niet op de tank ge-
draaid worden als de sleutel niet in het sleu-
telgat steekt. Als de benzinetankdop niet
goed is gesloten, kan de sleutel er niet uit
verwijderd worden. @
DW000023
WAARSCHUWING
@ Kontroleer altijd of de benzinetankdop
goed op de bezinetank zit, alvorens weg
te rijden. @
DAU01183
BenzineKontroleer of er zich voldoende benzine in
de benzinetank bevindt. Vul de brandstof-
tank tot onderaan de vulhals, zoals in de af-
beelding aangegeven.
DW000130
WAARSCHUWING
@ Zorg dat de benzinetank niet al te vol is.
Let tevens op dat er geen benzine op
een heet motorblok wordt gemorst. Vul
de tank nooit verder dan tot onderaan de
vulhals, anders bestaat de kans dat de
benzinetank overloopt, als de benzine
door verwarming uitzet. @1. Vulslang
2. Brandstofpeil
D_5ja_Functions.fm Page 9 Saturday, October 16, 1999 10:02 AM
Page 24 of 95
FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
3-10
3
DAU00185
LET OP:@ Als er benzine wordt gemorst, veeg deze
dan onmiddellijk weg met een droge,
zachte doek. Benzine kan geverfde op-
pervlakken en plastic afwerking aantas-
ten. @
DAU00191
OPMERKING:@ Als de motor klopt of pingelt, probeer dan
een verschillend merk benzine of benzine
met een hoger oktaangehalte. @
DAU02955

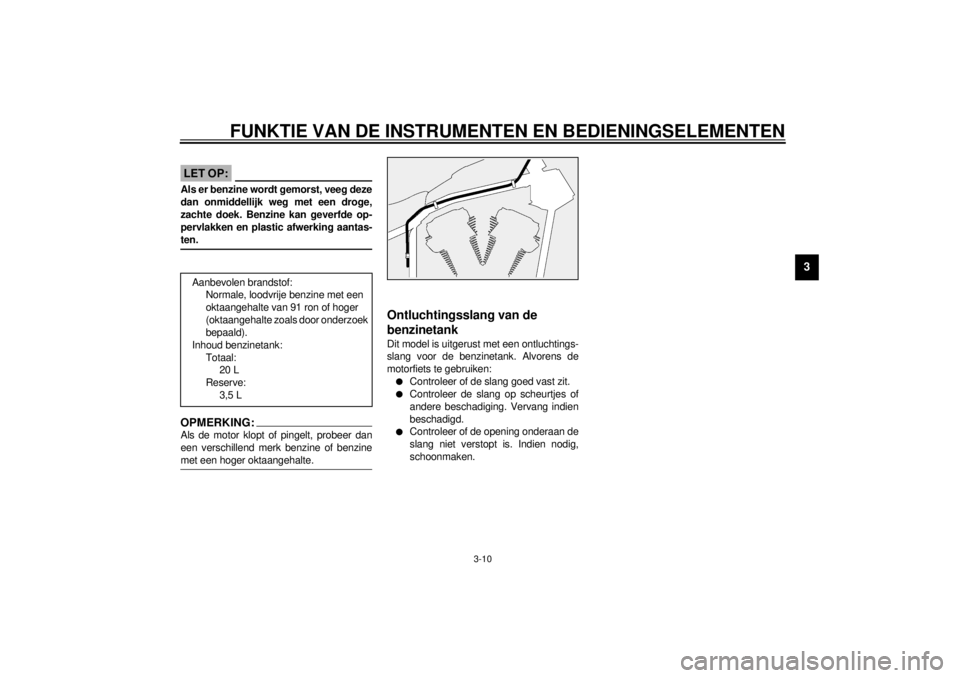

Ontluchtingsslang van de
benzinetankDit model is uitgerust met een ontluchtings-
slang voor de benzinetank. Alvorens de
motorfiets te gebruiken:l
Controleer of de slang goed vast zit.
l
Controleer de slang op scheurtjes of
andere beschadiging. Vervang indien
beschadigd.
l
Controleer of de opening onderaan de
slang niet verstopt is. Indien nodig,
schoonmaken. Aanbevolen brandstof:
Normale, loodvrije benzine met een
oktaangehalte van 91 ron of hoger
(oktaangehalte zoals door onderzoek
bepaald).
Inhoud benzinetank:
Totaal:
20 L
Reserve:
3,5 L
D_5ja_Functions.fm Page 10 Saturday, October 16, 1999 10:02 AM
Page 25 of 95
FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
3-11
3
DAU03050

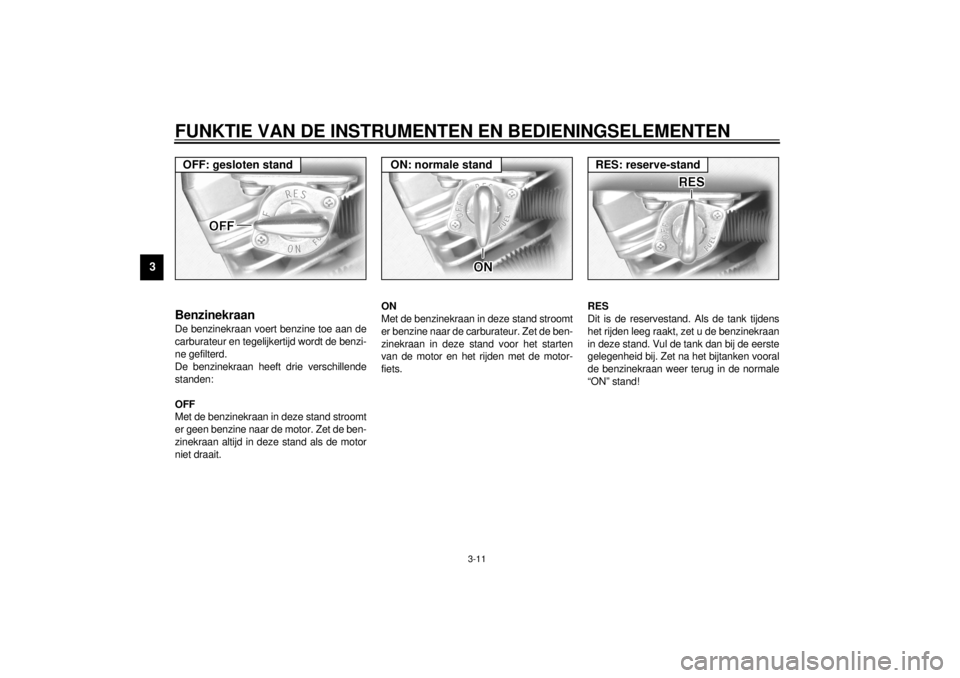

BenzinekraanDe benzinekraan voert benzine toe aan de
carburateur en tegelijkertijd wordt de benzi-
ne gefilterd.
De benzinekraan heeft drie verschillende
standen:
OFF
Met de benzinekraan in deze stand stroomt
er geen benzine naar de motor. Zet de ben-
zinekraan altijd in deze stand als de motor
niet draait.ON
Met de benzinekraan in deze stand stroomt
er benzine naar de carburateur. Zet de ben-
zinekraan in deze stand voor het starten
van de motor en het rijden met de motor-
fiets.RES
Dit is de reservestand. Als de tank tijdens
het rijden leeg raakt, zet u de benzinekraan
in deze stand. Vul de tank dan bij de eerste
gelegenheid bij. Zet na het bijtanken vooral
de benzinekraan weer terug in de normale
“ON” stand! OFF: gesloten stand
ON: normale stand
RES: reserve-stand
D_5ja_Functions.fm Page 11 Saturday, October 16, 1999 10:02 AM
Page 26 of 95
FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
3-12
3
DAU03032

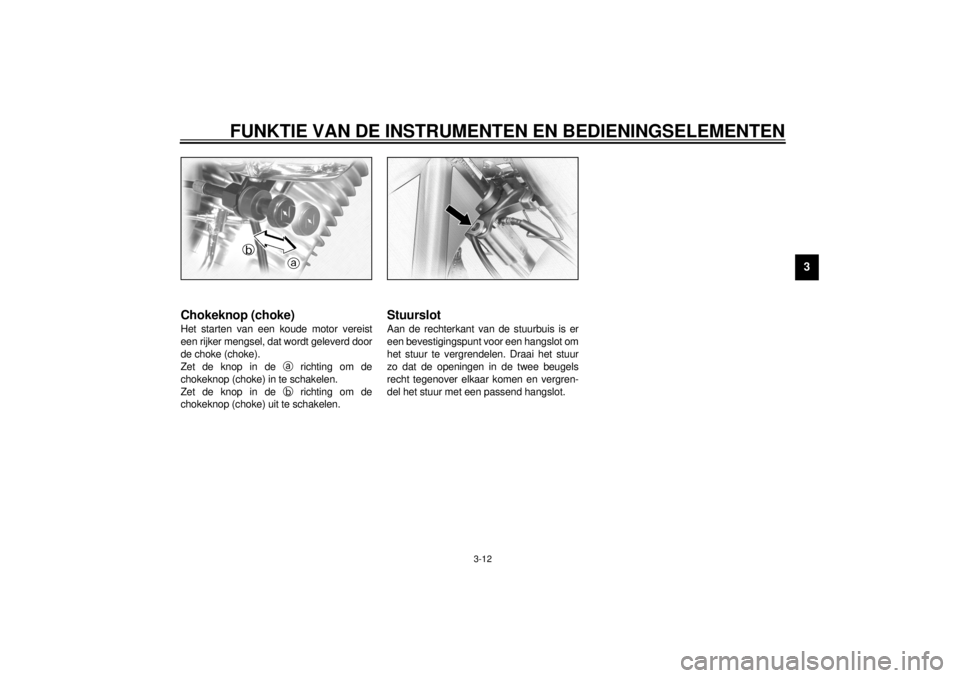

Chokeknop (choke)Het starten van een koude motor vereist
een rijker mengsel, dat wordt geleverd door
de choke (choke).
Zet de knop in de
a richting om de
chokeknop (choke) in te schakelen.
Zet de knop in de
b richting om de
chokeknop (choke) uit te schakelen.
DAU01214*
StuurslotAan de rechterkant van de stuurbuis is er
een bevestigingspunt voor een hangslot om
het stuur te vergrendelen. Draai het stuur
zo dat de openingen in de twee beugels
recht tegenover elkaar komen en vergren-
del het stuur met een passend hangslot.
D_5ja_Functions.fm Page 12 Saturday, October 16, 1999 10:02 AM
Page 27 of 95
FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
3-13
3
DAU01737

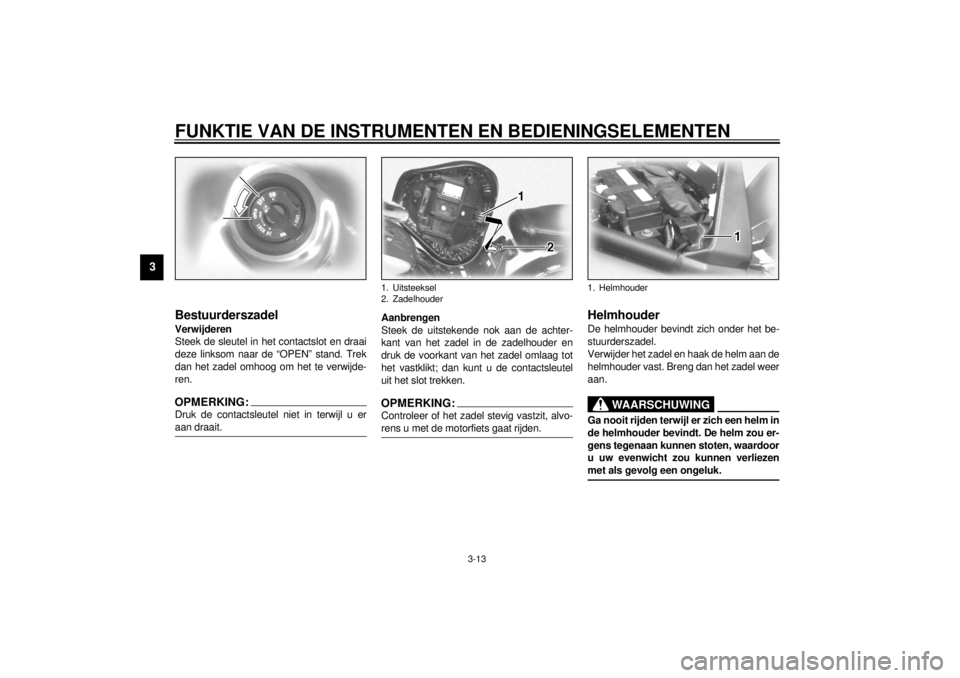

BestuurderszadelVerwijderen
Steek de sleutel in het contactslot en draai
deze linksom naar de “OPEN” stand. Trek
dan het zadel omhoog om het te verwijde-
ren.OPMERKING:@ Druk de contactsleutel niet in terwijl u er
aan draait. @
Aanbrengen
Steek de uitstekende nok aan de achter-
kant van het zadel in de zadelhouder en
druk de voorkant van het zadel omlaag tot
het vastklikt; dan kunt u de contactsleutel
uit het slot trekken.OPMERKING:@ Controleer of het zadel stevig vastzit, alvo-
rens u met de motorfiets gaat rijden. @
DAU01819*
HelmhouderDe helmhouder bevindt zich onder het be-
stuurderszadel.
Verwijder het zadel en haak de helm aan de
helmhouder vast. Breng dan het zadel weer
aan.
DW000030
WAARSCHUWING
@ Ga nooit rijden terwijl er zich een helm in
de helmhouder bevindt. De helm zou er-
gens tegenaan kunnen stoten, waardoor
u uw evenwicht zou kunnen verliezen
met als gevolg een ongeluk. @
1. Uitsteeksel
2. Zadelhouder
1. Helmhouder
D_5ja_Functions.fm Page 13 Saturday, October 16, 1999 10:02 AM
Page 28 of 95
FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
3-14
3
DAU01694

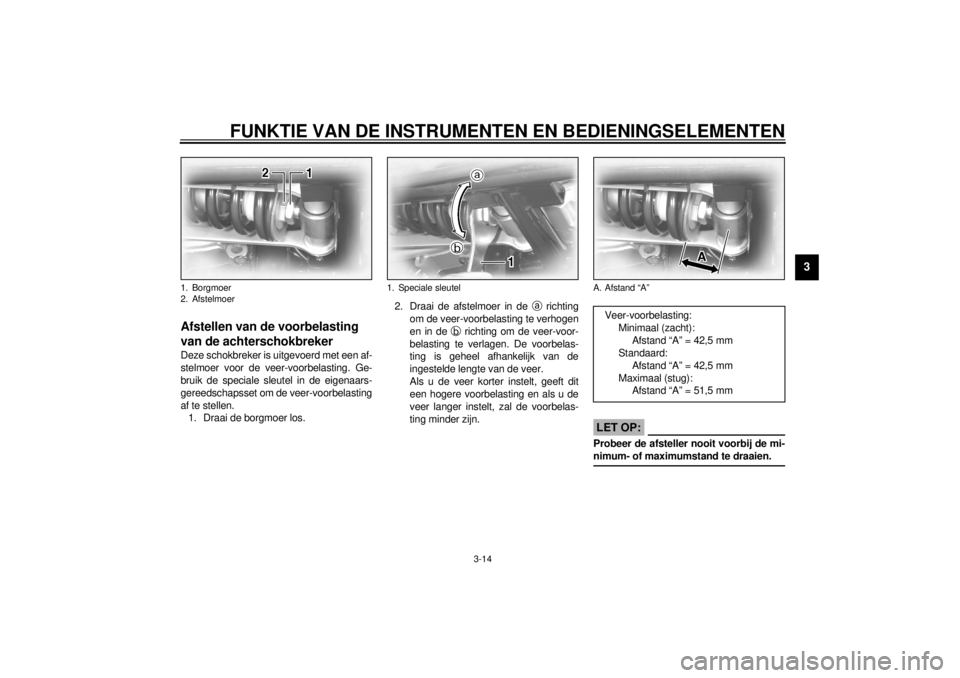

Afstellen van de voorbelasting
van de achterschokbrekerDeze schokbreker is uitgevoerd met een af-
stelmoer voor de veer-voorbelasting. Ge-
bruik de speciale sleutel in de eigenaars-
gereedschapsset om de veer-voorbelasting
af te stellen.
1. Draai de borgmoer los.2. Draai de afstelmoer in de
a richting
om de veer-voorbelasting te verhogen
en in de
b richting om de veer-voor-
belasting te verlagen. De voorbelas-
ting is geheel afhankelijk van de
ingestelde lengte van de veer.
Als u de veer korter instelt, geeft dit
een hogere voorbelasting en als u de
veer langer instelt, zal de voorbelas-
ting minder zijn.
DC000015
LET OP:@ Probeer de afsteller nooit voorbij de mi-
nimum- of maximumstand te draaien. @
1. Borgmoer
2. Afstelmoer
1. Speciale sleutel
A. Afstand “A”Veer-voorbelasting:
Minimaal (zacht):
Afstand “A” = 42,5 mm
Standaard:
Afstand “A” = 42,5 mm
Maximaal (stug):
Afstand “A” = 51,5 mm
D_5ja_Functions.fm Page 14 Saturday, October 16, 1999 10:02 AM
Page 29 of 95
FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
3-15
3
3. Draai de borgmoer vast met het voor-
geschreven aantrekkoppel.
DC000018
LET OP:@ Draai de vergrendelmoer altijd tegen de
veer-afstelmoer aan en draai de vergren-
delmoer met het voorgeschreven aan-
trekkoppel vast. @
DAU00315
WAARSCHUWING
@ Deze schokbreker bevat stikstofgas on-
der bijzonder hoge druk. Lees de onder-
staande informatie aandachtig door
alvorens over te gaan tot onder-
houdswerkzaamheden aan de schok-
breker. Yamaha is niet verantwoordelijk
voor beschadigingen of verwondingen
ontstaan door verkeerd behandelen van
de schokbreker.l
Probeer de cilinder niet te openen.
l
Zorg dat de schokbreker niet in de
buurt komt van open vuur of bloot-
gesteld wordt aan hoge temperatu-
ren. Dit zou kunnen leiden tot een
ontploffing door uitzetting van het
stikstofgas.
l
Zorg dat de cilinder niet vervormd
of anderzins beschadigd wordt. Dit
zal een slechte werking van de
schokbreker tot gevolg hebben.
l
Als er iets mis is met de schokbre-
ker of er moet onderhoudswerk aan
verricht worden, breng uw motor-
fiets dan naar een Yamaha dealer.
@
DAU00330
ZijstandaardDit model is uitgerust met een onderbre-
kingscircuit voor de onsteking. Rijd nooit
met de motorfiets terwijl de zijstandaard is
uitgeklapt. De zijstandaard bevindt zich aan
de linkerkant. (Zie blz. 5-1 voor een uitleg
van dit onderbrekingscircuit).
DW000044
WAARSCHUWING
@ Rijd nooit met deze motorfiets terwijl de
zijstandaard is uitgeklapt. Als de zijstan-
daard niet volledig is opgeklapt, kan het
gebeuren dat deze de grond raakt waar-
door u uw balans zou kunnen verliezen
met als gevolg een zeer ernstig ongeluk.
Yamaha heeft in deze motorfiets een on-
derbrekingscircuit voor de ontsteking
ingebouwd om ongelukken door een
niet goed ingeklapte zijstandaard te ver-
mijden. Voer de hieronder beschreven
procedure regelmatig uit, om te kontro-
leren of het onderbrekingscircuit juist
funktioneert. Mocht er iets mis zijn met
het onderbrekingscircuit, raadpleeg dan
onmiddellijk een Yamaha dealer. @
Aantrekkoppel:
Borgmoer:
35 Nm (3,5 m·kg)
D_5ja_Functions.fm Page 15 Saturday, October 16, 1999 10:02 AM
Page 30 of 95
FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
3-16
3
DAU00331

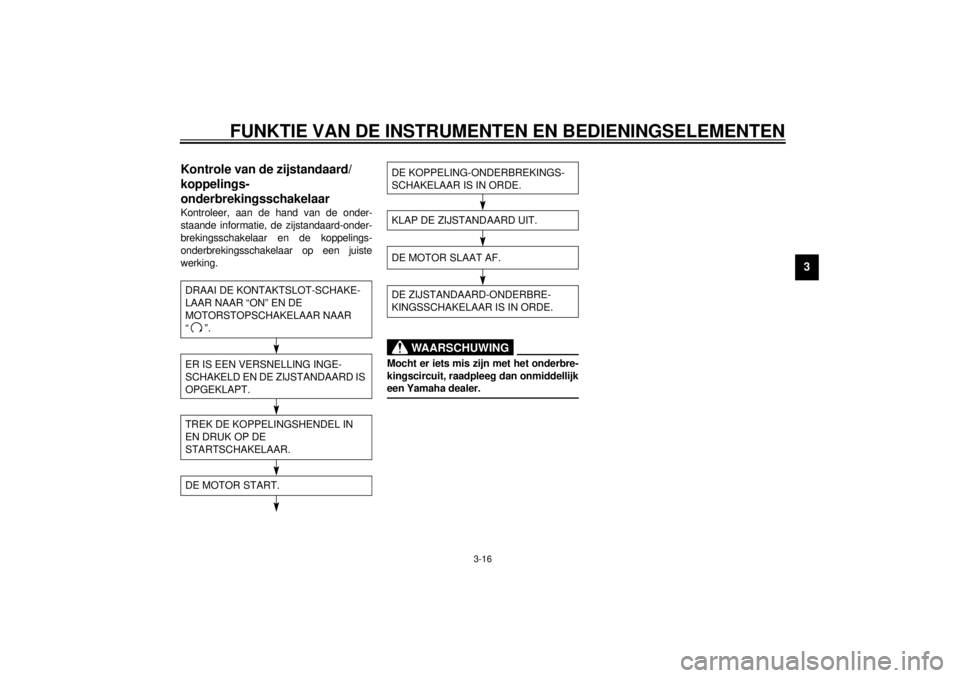

Kontrole van de zijstandaard/
koppelings-
onderbrekingsschakelaarKontroleer, aan de hand van de onder-
staande informatie, de zijstandaard-onder-
brekingsschakelaar en de koppelings-
onderbrekingsschakelaar op een juiste
werking.CD-11D
CD-11D
DW000045
WAARSCHUWING
@ Mocht er iets mis zijn met het onderbre-
kingscircuit, raadpleeg dan onmiddellijk
een Yamaha dealer. @
DRAAI DE KONTAKTSLOT-SCHAKE-
LAAR NAAR “ON” EN DE
MOTORSTOPSCHAKELAAR NAAR
“”.ER IS EEN VERSNELLING INGE-
SCHAKELD EN DE ZIJSTANDAARD IS
OPGEKLAPT.TREK DE KOPPELINGSHENDEL IN
EN DRUK OP DE
STARTSCHAKELAAR.DE MOTOR START.
DE MOTOR SLAAT AF.KLAP DE ZIJSTANDAARD UIT.DE KOPPELING-ONDERBREKINGS-
SCHAKELAAR IS IN ORDE.DE ZIJSTANDAARD-ONDERBRE-
KINGSSCHAKELAAR IS IN ORDE.
D_5ja_Functions.fm Page 16 Saturday, October 16, 1999 10:02 AM
