4-1
SAU01114
COMPROBACIONES ANTES DE LA UTILIZACIÓN
4
El estado de un vehículo es responsabilidad de su propietario. Los componentes vitales pueden empezar a deteriorarse rápida-
mente incluso si no se utiliza el vehículo (por ejemplo, como resultado de su exposición a los elementos). Cualquier avería,
fuga o disminución de la presión de los neumáticos puede tener graves consecuencias. Por lo tanto, es muy importante, ade-
más de una completa inspección visual, verificar los puntos siguientes antes de cada utilización.
SAU03439
Lista de comprobaciones previas a la utilización
Lista de comprobaciones previas a la utilización
ELEMENTO COMPROBACIONES PÁGINA
Gasolina•Comprobar el nivel de gasolina en el depósito.
•Poner gasolina si es necesario.
•Comprobar si hay fugas en los conductos de gasolina.3-4, 3-14–3-15
Aceite del motor•Comprobar el nivel de aceite del motor.
•Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
•Comprobar si hay fugas de aceite en el vehículo.6-14–6-17
Aceite del transmisión final•Comprobar si hay fugas de aceite en el vehículo. 6-18–6-19
Líquido refrigerante•Comprobar el nivel de líquido refrigerante en el depósito.
•Si es necesario, añadir líquido refrigerante del tipo recomendado hasta el nivel
especificado.
•Comprobar si hay fugas en el sistema de refrigeración.3-5, 6-19–6-20
Freno delantero•Comprobar su funcionamiento.
•Si es blando o esponjoso, haga purgar el sistema hidráulico en un concesionario Yamaha.
•Comprobar el juego libre de la maneta.
•Ajustar si es necesario.
•Comprobar el nivel de líquido en el depósito.
•Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel especificado.
•Comprobar si hay fugas en el sistema hidráulico.3-12, 6-27–6-30
5SJ-28199-S0 1/7/02 5:55 PM Page 40

4-2
COMPROBACIONES ANTES DE LA UTILIZACIÓN
4
Freno trasero•Comprobar su funcionamiento.
•Si es blando o esponjoso, haga purgar el sistema hidráulico en un concesionario Yamaha.
•Comprobar el nivel de líquido en el depósito.
•Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel especificado.
•Comprobar si hay fugas en el sistema hidráulico.3-13, 6-27–6-30
Puño del acelerador•Verificar si su funcionamiento es suave.
•Comprobar el juego del cable.
•Si es necesario, solicitar al concesionario Yamaha que ajuste el juego del cable y engrase
éste y la caja del puño.6-23, 6-31
Ruedas y neumáticos•Comprobar si están dañadas.
•Comprobar el estado de los neumáticos y la profundidad del dibujo.
•Comprobar la presión de aire.
•Corregir si es necesario.6-24–6-27
Manetas de freno•Verificar si su funcionamiento es suave.
•Engrasar los puntos de articulación de las manetas si es necesario.3-12–3-13, 6-27, 6-31
Caballete central, caballete
lateral•Verificar si su funcionamiento es suave.
•Engrasar los puntos de articulación si es necesario.6-31–6-32
Fijaciones del chasis•Verificar que todas las tuercas, tornillos y pernos estén bien apretados.
•Apretar si es necesario.—
Instrumentos, luces, señales e
interruptores•Comprobar su funcionamiento.
•Corregir si es necesario.3-2–3-12, 6-37–6-42
Interruptor del caballete lateral•Comprobar el funcionamiento del sistema de corte del circuito de encendido.
•Si el sistema está averiado, haga revisar el vehículo en un concesionario Yamaha.3-20–3-22 ELEMENTO COMPROBACIONES PÁGINA
5SJ-28199-S0 1/7/02 5:55 PM Page 41

4-3
COMPROBACIONES ANTES DE LA UTILIZACIÓN
4
NOTA:
Las comprobaciones previas deben realizarse cada vez que se utiliza la scooter. Dicha revisión puede efectuarse en muy poco
tiempo, que queda ampliamente compensado por la seguridad añadida que aporta.
SWA00033
XrSi cualquiera de los elementos de la lista de comprobaciones previas a la utilización funciona incorrectamente, hágalo
revisar y reparar antes de utilizar la scooter.
5SJ-28199-S0 1/7/02 5:55 PM Page 42

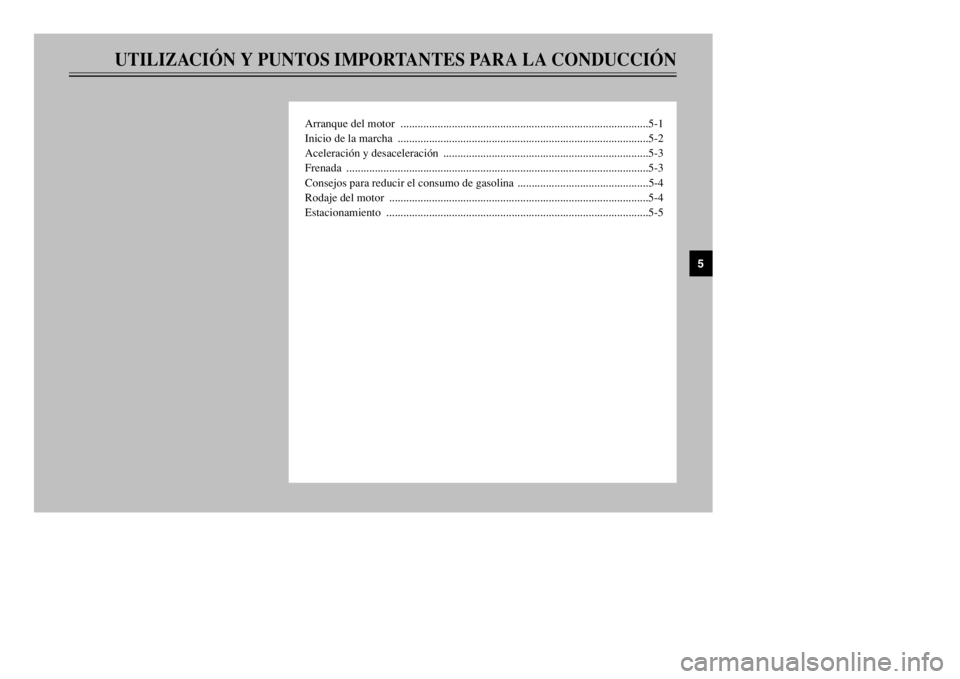

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
Arranque del motor .......................................................................................5-1
Inicio de la marcha ........................................................................................5-2
Aceleración y desaceleración ........................................................................5-3
Frenada ..........................................................................................................5-3
Consejos para reducir el consumo de gasolina ..............................................5-4
Rodaje del motor ...........................................................................................5-4
Estacionamiento ............................................................................................5-5
5
5SJ-28199-S0 1/7/02 5:55 PM Page 43

5-1
SAU00372
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5
SAU01118
Xr8Familiarícese bien con todos los
mandos y sus funciones antes de
utilizar la scooter. Consulte a un
concesionario Yamaha si tiene
alguna duda acerca de alguno de
los mandos o funciones.
8No arranque nunca el motor ni
lo utilice en un lugar cerrado.
Los gases del escape son tóxicos
y su inhalación puede provocar
rápidamente la pérdida del
conocimiento y la muerte.
Asegúrese siempre de que la
ventilación sea adecuada.
8Para su seguridad, arranque
siempre el motor con el caballete
central bajado.
SAU03843
Arranque del motorArranque del motor
SC000046
bBVéanse en la página 5-4 las instruc-
ciones para rodar el motor antes de
utilizar el vehículo por primera vez.Para que el sistema de corte del circuito
de encendido permita el arranque, el
caballete lateral debe estar levantado.
SW000054
Xr8 8
Compruebe periódicamente el
funcionamiento del sistema de
corte del circuito de encendido
conforme al procedimiento des-
crito en la página 3-22.
8 8
No conduzca nunca con el caba-
llete lateral bajado.
1. Gire la llave a la posición “ON” y
verifique que el interruptor de paro
del motor se encuentre en “#”.
2. Cierre completamente el acelera-
dor.
3. Arranque el motor pulsando el
interruptor de arranque mientras
aplica el freno delantero o trasero.
3
2
1
1. Interruptor de arranque
2. Maneta del freno delantero
3. Maneta del freno trasero
5SJ-28199-S0 1/7/02 5:55 PM Page 44

5-2
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5
NOTA:
Si el motor no arranca, suelte el inte-
rruptor de arranque, espere unos segun-
dos e inténtelo de nuevo. Cada intento
de arranque debe ser lo más breve posi-
ble a fin de preservar la batería. No
accione el arranque durante más de 10
segundos seguidos. Si el motor no
arranca, inténtelo con el acelerador
abierto 1/8 de vuelta.
SCA00045
bBPara prolongar al máximo la vida
útil del motor, ¡nunca acelere mucho
con el motor frío!
4. Compruebe si viene tráfico y
luego gire lentamente el puño del
acelerador (en el lado derecho)
para iniciar la marcha.
5. Apague la luz de intermitencia.
SAU00433
Inicio de la marcha
Inicio de la marcha
NOTA:
Antes de iniciar la marcha, deje que el
motor se caliente.1. Mientras mantiene apretada la
maneta del freno trasero con la
mano izquierda y sujeta el asa de
agarre con la mano derecha,
empuje el scooter fuera del caba-
llete central.
2. Ocupe el asiento y ajuste los espe-
jos retrovisores.
3. Encienda la luz de intermitencia.
1
1. Asa de agarre
5SJ-28199-S0 1/7/02 5:55 PM Page 45

5-3
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5
SAU00434
Aceleración y desaceleraciónAceleración y desaceleraciónLa velocidad puede ajustarse abriendo
y cerrando el acelerador. Para incre-
mentar la velocidad, gire el puño del
acelerador en la dirección a. Para
reducir la velocidad, gire el puño del
acelerador en la dirección b.
SW000057
Xr8Evite frenar fuerte o bruscamen-
te (en especial cuando esté incli-
nado hacia un lado), ya que el
scooter puede derrapar o volcar.
8Los pasos de nivel, las líneas de
separación de carriles, las plan-
chas de hierro en lugares en
obras y las tapas de alcantarilla
u otros servicios pueden ser muy
resbaladizos cuando están moja-
dos. Por lo tanto, reduzca la
velocidad cuando se aproxime a
dichos lugares y crúcelos con
precaución.
8Tenga en cuenta que frenar
sobre una calzada húmeda es
mucho más difícil.
8Conduzca despacio al bajar una
pendiente, ya que frenar puede
resultar muy difícil.
b
a
SAU00435
FrenadaFrenada1. Cierre completamente el acelera-
dor.
2. Aplique simultáneamente los fre-
nos delantero y trasero aumentan-
do la presión de forma gradual.
5SJ-28199-S0 1/7/02 5:55 PM Page 46

5-4
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5
SAU03093
Consejos para reducir el
consumo de gasolinaConsumo de gasolina, consejos para reducirloEl consumo de gasolina depende en
gran medida del estilo de conducción.
Considere los consejos siguientes para
reducir el consumo de gasolina:
8Caliente bien el motor.
8Evite revolucionar mucho el motor
durante la aceleración.
8Evite acelerar en punto muerto.
8Pare el motor en lugar de dejarlo a
ralentí durante periodos prolonga-
dos (p. ej. en los atascos, en los
semáforos o en los pasos a nivel).
SAU01128
Rodaje del motorRodaje del motorNo existe un periodo más importante
para la vida del motor que el compren-
dido entre 0 y 1.600 km. Por esta
razón, debe leer atentamente el mate-
rial siguiente.
Puesto que el motor es nuevo, no lo
fuerce excesivamente durante los pri-
meros 1.600 km. Las diferentes piezas
del motor se desgastan y pulen hasta
sus holguras correctas de trabajo.
Durante este periodo debe evitar el fun-
cionamiento prolongado a todo gas o
cualquier condición que pueda provo-
car el recalentamiento del motor.
SAU04590
0–1.000 km
Evite el funcionamiento prolongado a
más de 4.000 r/min.
1.000–1.600 km
Evite el funcionamiento prolongado a
más de 5.000 r/min.
SCA00138
bBA los 1.000 km de funcionamiento,
debe cambiar el aceite del motor y el
aceite de la transmisión final.1.600 km en adelante
Ya puede utilizar el vehículo normal-
mente.
SCA00137
bB8Mantenga el régimen del motor
por debajo de 8.500 r/min.
8Si surge algún problema durante
el rodaje del motor lleve inme-
diatamente el vehículo a un con-
cesionario Yamaha para que lo
revise.
5SJ-28199-S0 1/7/02 5:55 PM Page 47

5-5
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5
SAU00461
EstacionamientoEstacionamientoCuando aparque, pare el motor y quite
la llave del interruptor principal.
SW000058
Xr8El motor y el sistema de escape
pueden calentarse mucho; esta-
cione en un lugar en el que
resulte difícil que los peatones o
los niños puedan tocarlos.
8No estacione en una pendiente o
sobre suelo blando, ya que la
motocicleta puede volcar.
SC000062
bBNo estacione nunca en un lugar
donde exista peligro de incendio por
la presencia, por ejemplo, de rastro-
jos u otros materiales inflamables.
5SJ-28199-S0 1/7/02 5:55 PM Page 48

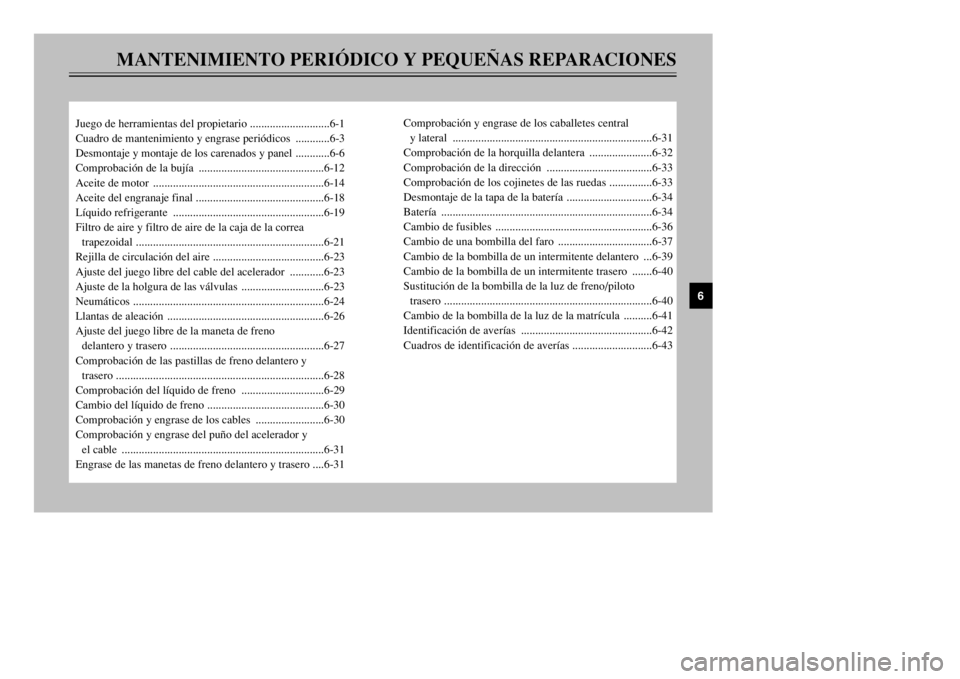

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
Juego de herramientas del propietario ............................6-1
Cuadro de mantenimiento y engrase periódicos ............6-3
Desmontaje y montaje de los carenados y panel ............6-6
Comprobación de la bujía ............................................6-12
Aceite de motor ............................................................6-14
Aceite del engranaje final .............................................6-18
Líquido refrigerante .....................................................6-19
Filtro de aire y filtro de aire de la caja de la correa
trapezoidal ..................................................................6-21
Rejilla de circulación del aire .......................................6-23
Ajuste del juego libre del cable del acelerador ............6-23
Ajuste de la holgura de las válvulas .............................6-23
Neumáticos ...................................................................6-24
Llantas de aleación .......................................................6-26
Ajuste del juego libre de la maneta de freno
delantero y trasero ......................................................6-27
Comprobación de las pastillas de freno delantero y
trasero .........................................................................6-28
Comprobación del líquido de freno .............................6-29
Cambio del líquido de freno .........................................6-30
Comprobación y engrase de los cables ........................6-30
Comprobación y engrase del puño del acelerador y
el cable .......................................................................6-31
Engrase de las manetas de freno delantero y trasero ....6-31Comprobación y engrase de los caballetes central
y lateral ......................................................................6-31
Comprobación de la horquilla delantera ......................6-32
Comprobación de la dirección .....................................6-33
Comprobación de los cojinetes de las ruedas ...............6-33
Desmontaje de la tapa de la batería ..............................6-34
Batería ..........................................................................6-34
Cambio de fusibles .......................................................6-36
Cambio de una bombilla del faro .................................6-37
Cambio de la bombilla de un intermitente delantero ...6-39
Cambio de la bombilla de un intermitente trasero .......6-40
Sustitución de la bombilla de la luz de freno/piloto
trasero .........................................................................6-40
Cambio de la bombilla de la luz de la matrícula ..........6-41
Identificación de averías ..............................................6-42
Cuadros de identificación de averías ............................6-43
6
5SJ-28199-S0 1/7/02 5:55 PM Page 49
